本技術涉及照明燈具，尤其涉及一種方便安裝的防爆燈。

背景技術：

1、防爆燈具是具有防爆性能的一類照明燈具。主要有隔爆型防爆燈具、安全型防爆燈具、移動型防爆燈具等，是指用于可燃性氣體和粉塵存在的危險場所，能防止燈內部可能產生的電弧、火花和高溫引燃周圍環境里的可燃性氣體和粉塵，從而達到防爆要求的燈具。主要有隔爆型防爆燈具、安全型防爆燈具、移動型防爆燈具等。防爆平臺燈適用于：石化裝置、石油平臺、加油站、油泵房、中轉站等易燃易爆場所作照明，隨著社會的發展，當危險場所需要進行燈光照明時使用防爆燈。

2、發明人在日常工作中發現，工作者將防爆燈安裝在指定位置，以便防爆燈進行照明，當防爆燈表面的保護架受到沖擊時發生形變時，工作者需要對保護架進行更換，但是保護架與防爆燈的表面采用多個螺栓進行安裝，致使工作者在安裝新的保護架時需要使用輔助工具逐一調節螺栓，且每個螺栓的安裝步驟較為繁瑣，進而導致工作者在安裝保護架時會出現不便的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在工作者在安裝保護架時會出現不便的缺點，而提出的一種方便安裝的防爆燈。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種方便安裝的防爆燈，包括燈罩、基座、保護架和便利裝置，所述燈罩安裝在基座底端的表面上，所述保護架放置在基座的表面上，所述便利裝置設置在基座的表面上，所述便利裝置包括引導套，所述引導套與基座的表面固定連接，所述引導套位于燈罩的上方，所述基座底端的表面固定連接有四個防轉桿，所述保護架套設在防轉桿的表面上，所述引導套的內表面滑動連接有滑桿，所述滑桿位于燈罩的上方，所述滑桿的一端固定連接有套板，所述套板與基座的表面觸接，所述套板套設在保護架的表面上，所述滑桿與引導套之間固定連接有拉動彈簧，所述拉動彈簧位于燈罩的上方，拉動彈簧可以與滑桿和引導套之間相配合以達到拉動滑桿的目的。

3、優選的，所述滑桿的表面固定連接有拉環，所述拉環位于基座的一側，拉環可以與滑桿相配合以達到方便工作者調節滑桿的目的。

4、優選的，所述保護架的表面設置有清理裝置，所述清理裝置包括限位圈，所述限位圈與燈罩的表面固定連接，所述限位圈位于基座的下方，限位圈可以與燈罩相配合以達到支撐限位圈的目的。

5、優選的，所述燈罩的表面放置有清理條，所述清理條位于基座的下方，清理條可以與燈罩相配合以達到清理燈罩的目的。

6、優選的，所述清理條的表面開設有滑槽，所述滑槽與限位圈的表面觸接，滑槽可以與清理條相配合以達到引導清理條滑動的目的。

7、優選的，所述清理條的底端固定連接有螺栓，所述保護架套設在螺栓的表面上，所述螺栓的表面螺紋連接有螺紋帽，所述螺紋帽位于基座的下方，螺栓可以與清理條、螺紋帽相配合以達到方便工作者調節清理條轉動的目的。

8、與現有技術相比，本實用新型的優點和積極效果在于：

9、1、本實用新型中，通過設置便利裝置，當保護架安裝時，方便工作者對保護架進行安裝，使用設備，設備通過自身發光的方式對工作環境進行照明，將保護架套設在防轉桿上，松開拉環，拉環失去對滑桿的束縛，拉動彈簧拉動滑桿，滑桿受到引導套的引導并滑動，滑桿滑動并推動套板，套板套設在保護架上，通過設置便利裝置，有效的方便工作者對保護架進行安裝，當保護架安裝時，調節便利裝置，避免了工作者需要使用輔助工具對多個螺栓進行調節，提高了工作者安裝保護架的便利性，降低了工作者安裝保護架的難度，提高了工作者的工作效率。

技術特征：

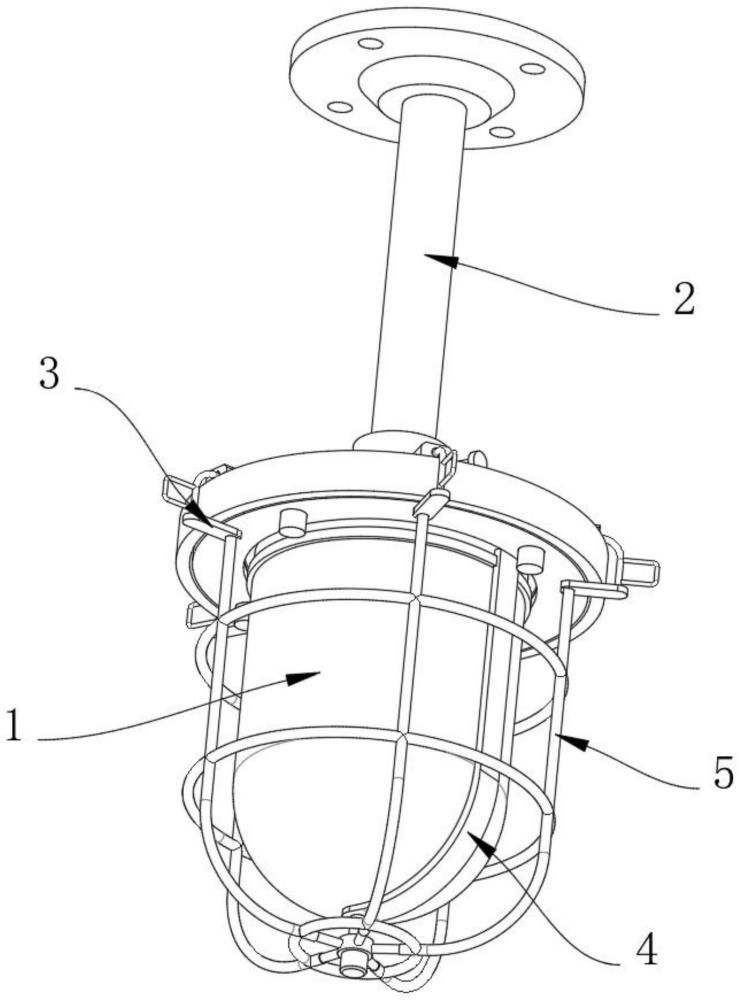

1.一種方便安裝的防爆燈，包括燈罩(1)、基座(2)、保護架(5)和便利裝置(3)，其特征在于：所述燈罩(1)安裝在基座(2)底端的表面上，所述保護架(5)放置在基座(2)的表面上，所述便利裝置(3)設置在基座(2)的表面上，所述便利裝置(3)包括引導套(34)，所述引導套(34)與基座(2)的表面固定連接，所述引導套(34)位于燈罩(1)的上方，所述基座(2)底端的表面固定連接有四個防轉桿(36)，所述保護架(5)套設在防轉桿(36)的表面上，所述引導套(34)的內表面滑動連接有滑桿(32)，所述滑桿(32)位于燈罩(1)的上方，所述滑桿(32)的一端固定連接有套板(35)，所述套板(35)與基座(2)的表面觸接，所述套板(35)套設在保護架(5)的表面上。

2.根據權利要求1所述的一種方便安裝的防爆燈，其特征在于：所述滑桿(32)與引導套(34)之間固定連接有拉動彈簧(33)，所述拉動彈簧(33)位于燈罩(1)的上方。

3.根據權利要求2所述的一種方便安裝的防爆燈，其特征在于：所述滑桿(32)的表面固定連接有拉環(31)，所述拉環(31)位于基座(2)的一側。

4.根據權利要求1所述的一種方便安裝的防爆燈，其特征在于：所述保護架(5)的表面設置有清理裝置(4)，所述清理裝置(4)包括限位圈(44)，所述限位圈(44)與燈罩(1)的表面固定連接，所述限位圈(44)位于基座(2)的下方。

5.根據權利要求1所述的一種方便安裝的防爆燈，其特征在于：所述燈罩(1)的表面放置有清理條(43)，所述清理條(43)位于基座(2)的下方。

6.根據權利要求5所述的一種方便安裝的防爆燈，其特征在于：所述清理條(43)的表面開設有滑槽(45)，所述滑槽(45)與限位圈(44)的表面觸接。

7.根據權利要求6所述的一種方便安裝的防爆燈，其特征在于：所述清理條(43)的底端固定連接有螺栓(42)，所述保護架(5)套設在螺栓(42)的表面上，所述螺栓(42)的表面螺紋連接有螺紋帽(41)，所述螺紋帽(41)位于基座(2)的下方。

技術總結
本技術涉及照明燈具技術領域，具體為一種方便安裝的防爆燈，包括燈罩、基座、保護架和便利裝置，燈罩安裝在基座底端的表面上，保護架放置在基座的表面上，便利裝置設置在基座的表面上，便利裝置包括引導套，引導套與基座的表面固定連接，引導套位于燈罩的上方，基座底端的表面固定連接有四個防轉桿，保護架套設在防轉桿的表面上，引導套的內表面滑動連接有滑桿，滑桿位于燈罩的上方。本技術，通過設置便利裝置，有效的方便工作者對保護架進行安裝，當保護架安裝時，調節便利裝置，避免了工作者需要使用輔助工具對多個螺栓進行調節，提高了工作者安裝保護架的便利性，降低了工作者安裝保護架的難度，提高了工作者的工作效率。

技術研發人員：李超,霍俊科,黃文韜
受保護的技術使用者：青島柏億森機電有限公司
技術研發日：20240529
技術公布日：2025/4/24
