本技術涉及照明，尤其涉及一種柔性導電軌道及燈條。

背景技術：

1、電器與電源線連接方式主要有焊接和螺釘連接的連接方式。這些連接方式具有良好的連接穩定性，但是電器的拆卸不便。為了解決電器與電源線拆卸不便的問題，現有技術中采用導電軌道為電器提供電力供應，比如軌道燈。軌道燈通常包括一條或多條金屬導軌，這些導軌被設計成能夠安全、有效地傳輸電力給安裝在軌道上的燈具。燈具可以拆卸設置于所述導電軌道上。

2、但是，現有的導電軌道通常為剛性軌道，無法靈活彎曲，使用場景有限，不能滿足用戶的不同使用需求。

3、因此，現有技術有待改進和發展。

技術實現思路

1、針對現有技術的上述缺陷，本實用新型的目的在于提供一種柔性導電軌道及燈條，用以解決現有的剛性導電軌道無法靈活彎曲，不能適應不同使用場景的技術問題。

2、本實用新型為了解決上述問題所采用的技術方案如下：

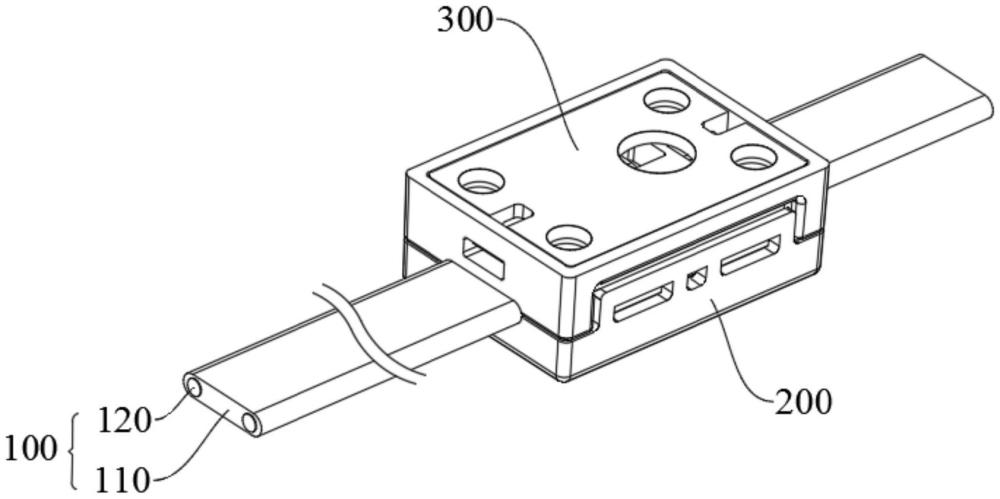

3、一種柔性導電軌道，其中，包括：

4、柔性電源線，所述柔性電源線內部設有導電線；

5、卡扣組件，設于所述柔性電源線上；所述卡扣組件包括活動連接的第一卡扣和第二卡扣，所述第一卡扣與所述第二卡扣可相向移動，用于夾持所述柔性電源線；

6、其中，所述第二卡扣上朝向所述第一卡扣的一側設有用于連接用電設備的導電端子；所述導電端子朝向所述第一卡扣凸出；當所述第一卡扣和所述第二卡扣夾持所述柔性電源線時，所述導電端子刺入至所述柔性電源線內并與所述導電線導通。

7、可選的，所述第一卡扣上設有第一夾持槽和位于所述第一夾持槽兩側的卡接槽，所述第二卡扣上設有第二夾持槽和位于所述第二夾持槽兩側的彈性凸起，所述第一夾持槽和所述第二夾持槽拼接形成夾持通道，所述彈性凸起可拆卸設置于所述卡接槽內，實現所述第一卡扣與所述第二卡扣的可拆卸連接。

8、可選的，所述第二卡扣背離所述第二夾持槽的一側設有空腔，所述導電端子包括刺破端和夾線槽，所述刺破端延伸至所述第二夾持槽內，用于與導電線電連接，所述夾線槽設于所述空腔內，用于與外部電器連接。

9、可選的，所述刺破端自靠近所述夾線槽的一端朝向所述第二夾持槽的方向延伸，并且，所述刺破端的寬度自靠近所述夾線槽的一端朝向所述第二夾持槽的方向逐漸減小。

10、可選的，所述導電端子設置兩個，所述空腔內設有兩個安裝槽，所述安裝槽內設有定位柱以及用于連通所述第二夾持槽的開口，所述夾線槽設于所述安裝槽內，所述刺破端通過所述開口延伸至所述第二夾持槽內；所述夾線槽上設有與所述定位柱配合的定位孔。

11、可選的，所述夾持通道的寬度與所述柔性電源線的寬度相同，所述導電線設置兩條，兩條所述導電線之間的距離與兩個所述刺破端之間的距離相同。

12、可選的，所述第二卡扣上背離所述第二夾持槽的一側設有安裝孔以及與所述空腔連通的過孔，所述安裝孔用于與外部電器連接，所述過孔用于供外部電器的導電線伸入所述空腔內并與所述夾線槽連接。

13、可選的，所述第二卡扣包括主體和蓋體，所述第二夾持槽和所述空腔設于所述主體上，所述蓋體蓋合于所述空腔上，所述安裝孔和所述過孔設于所述蓋體上。

14、可選的，所述第一卡扣上與所述第一夾持槽平行的側壁上設有導向凸緣，所述導向凸緣上設有所述卡接槽；所述第二卡扣上與所述第二夾持槽平行的側壁上設有導向凹槽，所述導向凹槽設有所述彈性凸起，所述導向凸緣設于所述導向凹槽內。

15、一種燈條，其中所述燈條包括燈體和如上任一項所述的柔性導電軌道，所述燈體設于所述第二卡扣上，并且所述燈體與所述導電端子電連接。

16、綜上所述，本實用新型的有益效果是：

17、本實用新型的柔性導電軌道及燈條，其中柔性導電軌道通過在卡扣組件上設置導電端子，使得燈具可以通過卡扣組件可拆卸安裝于電源線上，提高了使用的便捷性，并且，由于電源線的柔性特質，它不僅能夠有效保證電流的順暢傳遞，還能夠在各種復雜環境中靈活彎曲，無需拘泥于特定的安裝線路，適用不同的使用場景。

技術特征：

1.一種柔性導電軌道，其特征在于，包括：

2.根據權利要求1所述的柔性導電軌道，其特征在于，所述第一卡扣上設有第一夾持槽和位于所述第一夾持槽兩側的卡接槽，所述第二卡扣上設有第二夾持槽和位于所述第二夾持槽兩側的彈性凸起，所述第一夾持槽和所述第二夾持槽拼接形成夾持通道，所述彈性凸起可拆卸設置于所述卡接槽內，實現所述第一卡扣與所述第二卡扣的可拆卸連接。

3.根據權利要求2所述的柔性導電軌道，其特征在于，所述第二卡扣背離所述第二夾持槽的一側設有空腔，所述導電端子包括刺破端和夾線槽，所述刺破端延伸至所述第二夾持槽內，用于與導電線電連接，所述夾線槽設于所述空腔內，用于與外部電器連接。

4.根據權利要求3所述的柔性導電軌道，其特征在于，所述刺破端自靠近所述夾線槽的一端朝向所述第二夾持槽的方向延伸，并且，所述刺破端的寬度自靠近所述夾線槽的一端朝向所述第二夾持槽的方向逐漸減小。

5.根據權利要求3所述的柔性導電軌道，其特征在于，所述導電端子設置兩個，所述空腔內設有兩個安裝槽，所述安裝槽內設有定位柱以及用于連通所述第二夾持槽的開口，所述夾線槽設于所述安裝槽內，所述刺破端通過所述開口延伸至所述第二夾持槽內；所述夾線槽上設有與所述定位柱配合的定位孔。

6.根據權利要求5所述的柔性導電軌道，其特征在于，所述夾持通道的寬度與所述柔性電源線的寬度相同，所述導電線設置兩條，兩條所述導電線之間的距離與兩個所述刺破端之間的距離相同。

7.根據權利要求3所述的柔性導電軌道，其特征在于，所述第二卡扣上背離所述第二夾持槽的一側設有安裝孔以及與所述空腔連通的過孔，所述安裝孔用于與外部電器連接，所述過孔用于供外部電器的導電線伸入所述空腔內并與所述夾線槽連接。

8.根據權利要求7所述的柔性導電軌道，其特征在于，所述第二卡扣包括主體和蓋體，所述第二夾持槽和所述空腔設于所述主體上，所述蓋體蓋合于所述空腔上，所述安裝孔和所述過孔設于所述蓋體上。

9.根據權利要求2所述的柔性導電軌道，其特征在于，所述第一卡扣上與所述第一夾持槽平行的側壁上設有導向凸緣，所述導向凸緣上設有所述卡接槽；所述第二卡扣上與所述第二夾持槽平行的側壁上設有導向凹槽，所述導向凹槽設有所述彈性凸起，所述導向凸緣設于所述導向凹槽內。

10.一種燈條，其特征在于，包括燈體和如權利要求1-9中任一項所述的柔性導電軌道，所述燈體設于所述第二卡扣上，并且所述燈體與所述導電端子電連接。

技術總結
本技術公開了一種柔性導電軌道及燈條，其中所述柔性導電軌道包括柔性電源線和夾持于柔性電源線上的卡扣組件，柔性電源線內部設有導電線，卡扣組件包括活動連接的第一卡扣和第二卡扣，第一卡扣和第二卡扣可相向移動，用于夾持所述柔性電源線；第二卡扣上設有導電端子；導電端子朝向第一卡扣凸出，當?shù)谝豢酆偷诙蹔A持柔性電源線時，導電端子刺入柔性電源線內并與其中的導電線導通。本發明通過在卡扣組件上設置導電端子，使得燈具可以通過卡扣組件可拆卸安裝于電源線上，提高了使用的便捷性，并且，由于電源線的柔軟特性，其能夠在各種復雜環境中靈活彎曲，無需拘泥于特定的安裝線路，可適用不同的使用場景。

技術研發人員：陳觀彥,黃超,林鎮中
受保護的技術使用者：才展照明（深圳）有限公司
技術研發日：20240702
技術公布日：2025/3/20
