本技術涉及裝飾照明的，特指一種便于拆裝的模塊化裝飾燈的連接組件。

背景技術：

1、隨著社會的進步，人民生活水平的提高，燈光照明在建筑環境中的作用與日俱增，照明設計已成為建筑設計的重要組成部分；照明不再是傳統意義上的單純把燈點亮，而是要用燈光這種特殊“語言”創造賞心悅目的藝術氣氛，這類照明，稱之為裝飾照明，也稱氣氛照明，是在基礎照明的情況下，通過一些色彩和動感上的變化，令環境增添氣氛感。

2、傳統的裝飾照明中，有一種拼裝式結構的裝飾照明，此類照明是通過構成裝飾圖案的基礎部件進行拼接，并在拼接時或拼接后，在基礎部件中穿設裝飾燈串，將裝飾燈串布滿整個裝飾圖案，在燈串通電工作時，燈串的光亮從裝飾圖案各個位置發出，實現整個裝飾圖案的發光效果，而且，這些燈串能在控制器的調控下，實現不同發光方式的切換，使用者可根據環境氛圍需要進行發光方式的調節。

3、然而，這類裝飾照明，布設在對裝飾圖案布設燈串時，一般采用單一燈串連貫地穿設裝飾圖案的各個位置，這就需要預留長度至少與裝飾圖案總長一致的燈串，使得燈串總體預留的長度較長，這使得在產品裝配時，對裝飾圖案各基礎部件穿設燈串過程中，燈串容易出現打結、穿設不暢等情況，給產品裝配增加難度；而且，當需要對產品進行收納時，燈串由于較長，需對燈串進行纏繞(采用線輪)或重復對折，壓縮燈串的收納體積并加以固定，才能進行收納，收納過程較為繁瑣；若收納固定不當，燈串出現散亂，容易導致燈串糾纏到一起，甚至出現打結的情況，影響產品的二次使用，為使用者帶來困擾。

技術實現思路

1、本實用新型的目的在于克服現有技術中的不足之處而提供一種裝飾燈的連接組件，該連接組件大大節省了部件包裝/收納的空間，既有利于縮小產品包裝體積，提升產品運輸時的裝箱利用率，又能節省日常收納空間，便于使用者物品的收納存放；也能有效避免燈串糾纏或打結的情況發生，保證了產品可重復正常使用，也使得產品裝配更為簡易順暢，拆裝更為輕松便捷，大大縮短了產品安裝或拆卸的時間。

2、為實現上述目的，本實用新型采用如下的技術方案：

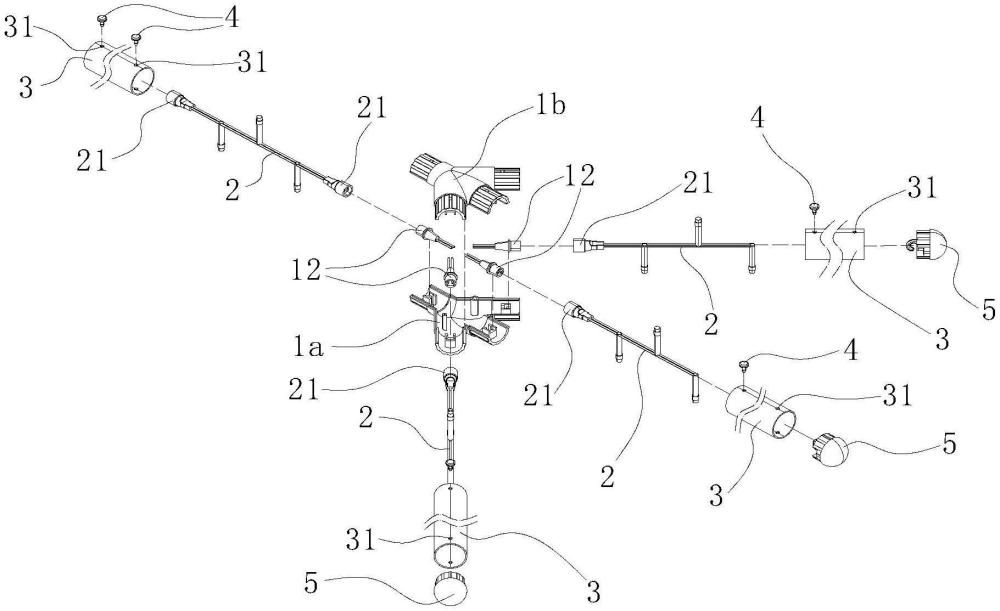

3、一種裝飾燈的連接組件，包括至少一連接件、至少一燈串以及至少一套管，所述連接件設有至少一連接端，該連接端設有至少一第一連接器，所述燈串至少一端設有第二連接器，該第二連接器與第一連接器電性連接，所述套管套設于對應燈串上且至少其中一端與連接件之連接端相連接，該連接組件通過該連接件、套管和燈串拼接成通電后可發光的裝飾圖案。

4、所述該連接件為一空腔結構，當該連接件有兩個以上連接端時，各連接端相連通，該連接端設有至少一安裝座，該安裝座與至少一第一連接器相連接，當該連接件上設有兩個以上第一連接器時，各該第一連接器之間電性連接。

5、當所述連接件設有兩個連接端時，該二連接端成直線結構、或z字形結構、又或呈夾角結構設置；或，當該連接件設有三個以上連接端時，各該連接端于呈平面放射結構設置或呈空間放射結構設置。

6、所述連接件之連接端的外表面設有防滑紋，該防滑紋用以輔助連接端與套管的穩定連接。

7、當所述第一連接器為一公座結構時，該第二連接器為一與第一連接器匹配連接的母座結構，或，當該第一連接器為一母座結構時，該第二連接器為一與第一連接器匹配連接的公座結構。

8、所述套管未與連接件相連接的一端設有堵頭，該堵頭內設有至少一輔助連接部，該輔助連接部用以連接燈串未與第一連接器相連接的一端。

9、本實用新型的有益效果在于：其在連接件的連接端設置第一連接器，且當同一連接件設置兩個以上第一連接器時，各第一連接器電性連接，使該連接件和第一連接器構成一可具有電性連接特性的安裝部件；其各燈串至少一端設置第二連接器，通過第二連接器與連接件上對應的第一連接器相連接，使各燈串在連接到各連接件后，相互之間實現電性連接，在各連接件之間實現燈串電性連接的同時，實現了各燈串與連接件的快捷拆裝，為使用者日常使用和收納提供了便利；各燈串上的套管設置，能對燈串和各連接件上的第一連接器起到防護作用，而且各套管配合卡釘與各連接件相連接，除了確保套管與連接件之間連接的穩定性，還便于后續收納時套管和連接件之間的拆卸；其連接件的連接端還設于防滑紋，以提升套管與連接件之間連接的穩定性；另外，于套管未與連接件相連接的一端的堵頭設置，能對燈串未與第一連接器相連接的一端實現固定，避免燈串其中一端因未被固定而滑落到套管另一端，影響本實用新型的發光裝飾效果，同時，堵頭的設置，還能減少灰塵或微粒等物質進入到套管中，確保燈串的正常工作效果；本實用新型將連接件、燈串、套管、堵頭進行了模塊化設置，大大節省了部件包裝/收納的空間，既有利于縮小產品包裝體積，提升產品運輸時的裝箱利用率，又能節省日常收納空間，便于使用者物品的收納存放；而且本實用新型的模塊化設置，能有效避免燈串糾纏或打結的情況發生，保證產品可重復正常使用，也使得產品裝配更為簡易順暢，拆裝更為輕松便捷，大大縮短了產品安裝或拆卸的時間。

技術特征：

1.一種裝飾燈的連接組件，包括至少一連接件、至少一燈串以及至少一套管，其特征在于：所述連接件設有至少一連接端，該連接端設有至少一第一連接器，所述燈串至少一端設有第二連接器，該第二連接器與第一連接器電性連接，所述套管套設于對應燈串上且至少其中一端與連接件之連接端相連接，該連接組件通過該連接件、套管和燈串拼接成通電后可發光的裝飾圖案。

2.根據權利要求1所述的一種裝飾燈的連接組件，其特征在于：所述該連接件為一空腔結構，當該連接件有兩個以上連接端時，各連接端相連通，該連接端設有至少一安裝座，該安裝座與至少一第一連接器相連接，當該連接件上設有兩個以上第一連接器時，各該第一連接器之間電性連接。

3.根據權利要求1所述的一種裝飾燈的連接組件，其特征在于：當所述連接件設有兩個連接端時，該二連接端成直線結構、或z字形結構、又或呈夾角結構設置；或，當該連接件設有三個以上連接端時，各該連接端于呈平面放射結構設置或呈空間放射結構設置。

4.根據權利要求1所述的一種裝飾燈的連接組件，其特征在于：所述連接件之連接端的外表面設有防滑紋，該防滑紋用以輔助連接端與套管的穩定連接。

5.根據權利要求1所述的一種裝飾燈的連接組件，其特征在于：當所述第一連接器為一公座結構時，該第二連接器為一與第一連接器匹配連接的母座結構，或，當該第一連接器為一母座結構時，該第二連接器為一與第一連接器匹配連接的公座結構。

6.根據權利要求1所述的一種裝飾燈的連接組件，其特征在于：所述套管未與連接件相連接的一端設有堵頭，該堵頭內設有至少一輔助連接部，該輔助連接部用以連接燈串未與第一連接器相連接的一端。

技術總結
本技術涉及生活器具的技術領域，公開了一種裝飾燈的連接組件，包括至少一連接件、至少一燈串以及至少一套管，所述連接件設有至少一連接端，該連接端設有至少一第一連接器，所述燈串至少一端設有第二連接器，該第二連接器與第一連接器電性連接，所述套管套設于對應燈串上且至少其中一端與連接件之連接端相連接，該連接組件通過該連接件、套管和燈串拼接成通電后可發光的裝飾圖案，本技術大大節省了部件包裝/收納的空間，既有利于縮小產品包裝體積，提升產品運輸時的裝箱利用率，又能節省日常收納空間，便于使用者物品的收納存放；也保證了產品可重復正常使用，產品裝配更為簡易順暢，拆裝更為輕松便捷，大大縮短了產品安裝或拆卸的時間。

技術研發人員：洪逵
受保護的技術使用者：廣東省奎發貿易有限公司
技術研發日：20240713
技術公布日：2025/4/24
