本技術涉及全反射出光照明，特別涉及一種全反射出光燈具。

背景技術：

1、全反射出光燈具，其包括燈殼，以及設于燈殼的反光杯和燈臂，其中，燈源設置在燈臂上而遠離反光杯，燈源發出的光先射向反光杯的反光凹面，使光經反光凹面的反射后向外射出來對物體進行打光。

2、在全反射出光燈具的實際使用過程中，當全反射出光燈具完成安裝固定后，全反射出光燈具的出光方向固定(即照射出的光斑位置固定)，當待打光物體的位置發生改變時，該全反射出光燈具所發出的光無法準確地照射到待打光物體上，對此，現有的設計者會選擇額外加裝旋轉安裝座(旋轉安裝座包括座本體和轉動連接于座本體的轉動桿，座本體用于安裝在如天花板等安裝體上，轉動桿用于連接全反射出光燈)，來使全反射出光燈具能夠轉動調節出光方向使光重新地照射到待打光物體上。

3、但是，發明人經過市場調研發現：1、額外加裝旋轉安裝座所需的成本較高；2、額外加裝旋轉安裝座后，旋轉安裝座與全反射出光燈具整體所占用的空間較大，用戶視覺觀感較差。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一，為此，本實用新型提出一種全反射出光燈具，無需額外加裝旋轉安裝座，即可在安裝固定后調節出光的方向，以能夠適應待打光物體位置發生改變時的情況。

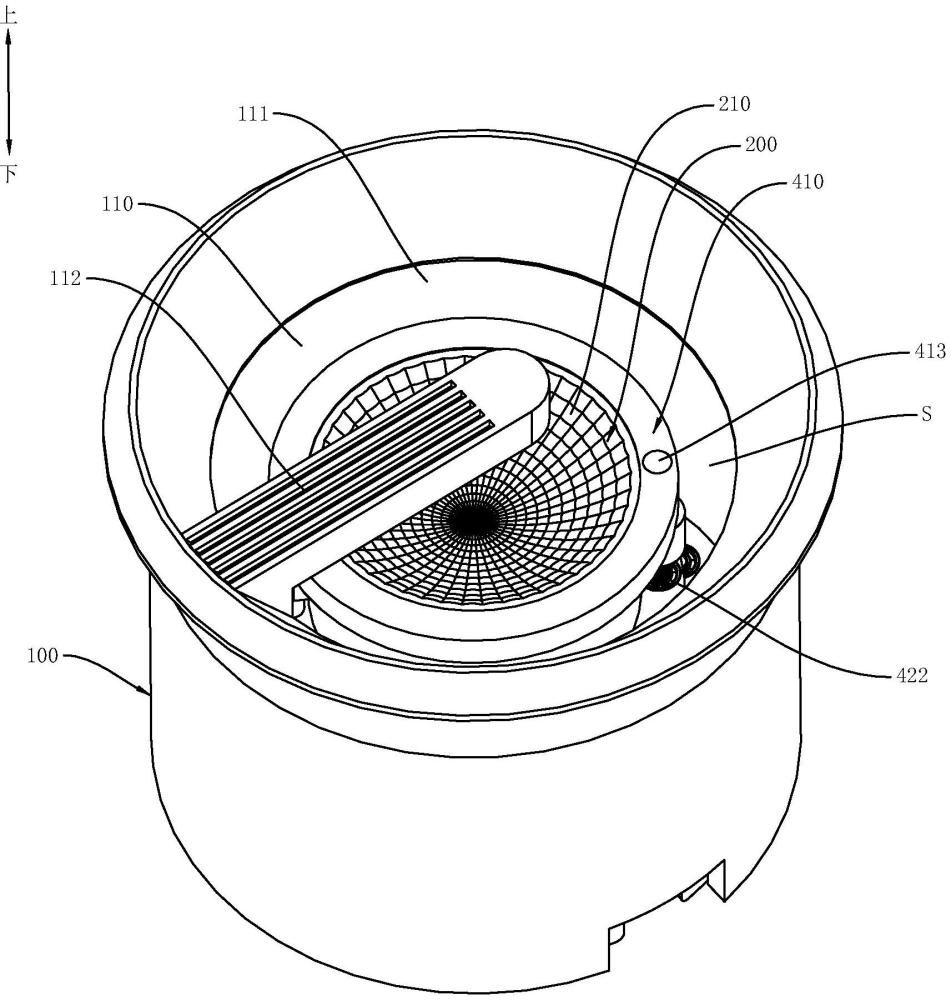

2、根據本實用新型的實施例的一種全反射出光燈具，包括燈殼和反光杯，所述燈殼設有容置腔，所述容置腔具有朝上設置的出光口，所述容置腔的腔壁設有燈臂，所述燈臂遠離所述出光口的一側設有燈源，所述反光杯可滑動地設于所述容置腔，所述反光杯位于所述燈臂遠離所述出光口的一側，所述反光杯設有反光凹面，所述燈源能夠朝所述反光凹面發光，使光經所述反光凹面反射后朝所述出光口射出，其中，所述反光杯能夠滑動，使所述反光凹面相對所述燈源的位置發生改變，以能夠調節經所述反光凹面反射后朝所述出光口射出的光的方向，所述反光杯具有相對于所述燈源偏心的狀態。

3、根據本實用新型實施例的一種全反射出光燈具，至少具有如下有益效果之一：

4、本實用新型實施例全反射出光燈具的燈殼設有容置腔，容置腔具有朝上設置的出光口，容置腔的腔壁設有燈臂，燈臂遠離出光口的一側設有燈源，反光杯可滑動地設于容置腔，反光杯位于燈臂遠離出光口的一側，反光杯設有反光凹面，燈源能夠朝反光凹面發光，使光經反光凹面反射后朝出光口射出。

5、根據上述結構，當完成上述全反射出光燈具的安裝固定后，若出現待打光物體的位置發生改變的情況，用戶能夠驅使反光杯滑動，使反光凹面相對燈源的位置發生改變，來調節經反光凹面反射后朝出光口射出的光的方向，以使全反射出光燈具所發出的光重新照射到經改變位置后的待打光物體上，綜上所述，一方面，上述全反射出光燈具能夠在安裝固定后調節出光的方向，以能夠使光重新照射到經改變位置后的待打光物體上，從而適應待打光物體位置發生改變時的情況；另一方面，上述全反射出光燈具僅需驅使其上的反光杯滑動即可實現調節出光的方向，換言之，上述全反射出光燈具無需通過額外加裝旋轉安裝架來實現調節出光方向，因此，能夠節省加裝旋轉安裝架的成本，且能夠省去旋轉安裝架以減小所占用的空間，優化用戶的視覺觀感。

6、根據本實用新型的一些實施例，所述容置腔內可滑動地設有杯座組件，所述反光杯設于所述杯座組件。

7、根據本實用新型的一些實施例，所述容置腔內設有驅動組件，所述驅動組件與所述杯座組件連接，所述驅動組件能夠驅使所述杯座組件滑動，以帶動所述杯座組件上的所述反光杯滑動。

8、根據本實用新型的一些實施例，所述驅動組件包括第一轉動件和滑塊件，所述第一轉動件可轉動地設于所述容置腔，所述第一轉動件設有第一齒部，所述滑塊件可滑動地設于所述容置腔，所述杯座組件與所述滑塊件連接，所述滑塊件設有第二齒部，所述第二齒部和所述第一齒部嚙合，其中，所述第一轉動件能夠轉動，以通過所述第一齒部和所述第二齒部驅使所述滑塊件滑動，以帶動所述杯座組件滑動。

9、根據本實用新型的一些實施例，所述容置腔內設有第一電驅件，所述第一電驅件的輸出端與所述第一轉動件連接，所述第一電驅件能夠驅使所述第一轉動件轉動；

10、或者所述燈殼設有避讓間隙，所述避讓間隙位于所述容置腔的腔側壁和所述杯座組件之間，所述第一轉動件設有第一凹紋，所述第一凹紋能夠通過所述避讓間隙露出，以便于用戶通過所述第一凹紋手動操作驅使所述第一轉動件轉動。

11、根據本實用新型的一些實施例，所述容置腔內設有轉動組件，所述轉動組件設有安裝部，所述杯座組件可滑動地設于所述安裝部，所述轉動組件能夠驅使所述安裝部轉動，以驅使所述杯座組件轉動，來帶動其上的所述反光杯轉動。

12、可以理解的是，反光杯滑動使反光凹面相對燈源的位置發生改變，以調節經反光凹面反射后朝出光口射出的光的方向，即調節全反射出光燈具的光斑位置，但是，上述光斑位置可調節的范圍僅在有限長度的線段上，對此，為了增大光斑位置的可調節范圍，發明人在反光杯可滑動的結構設計上，又增設了可以使反光杯轉動的轉動組件，當反光杯在滑動的基礎又作轉動時，上述有限長度的線段轉動所劃過的區域為光斑位置可調節的區域，換言之，當待打光物體在該區域內任意移動至某一位置時，全反射出光燈具均能夠調節使使光重新照射至經移動后的待打光物體上。

13、根據本實用新型的一些實施例，所述轉動組件包括第二轉動件和轉動座，所述第二轉動件可轉動地設于所述容置腔，所述第二轉動件設有第四齒部，所述轉動座可轉動地設于所述容置腔，所述轉動座設有第五齒部，所述第五齒部和所述第四齒部嚙合，其中，所述第二轉動件能夠轉動，以通過所述第五齒部和所述第四齒部驅使所述轉動座轉動，以帶動所述安裝部轉動。

14、根據本實用新型的一些實施例，所述燈殼設有第二電驅件，所述第二電驅件的輸出端與所述第二轉動件連接，所述第二電驅件能夠驅使所述第二轉動件轉動；

15、或者所述燈殼設有避讓間隙，所述避讓間隙位于所述容置腔的腔側壁和所述杯座組件之間，所述第二轉動件設有第二凹紋，所述第二凹紋能夠通過所述避讓間隙露出，以便于用戶通過所述第二凹紋手動操作驅使所述第二轉動件轉動。

16、根據本實用新型的一些實施例，所述杯座組件包括杯座件和底座件，所述杯座件的頂側設有所述反光杯，所述杯座件設有第一孔和第二孔，所述底座件可滑動地設于所述容置腔，所述底座件設有第一柱，所述第一柱可滑動地設于所述第一孔，所述底座件可轉動地設有第二柱，所述第二柱螺紋連接于所述第二孔，其中，所述第二柱能夠轉動，以驅使所述杯座件升降來帶動所述反光杯升降。

17、根據本實用新型的一些實施例，所述底座件設有第三電驅件，所述第三電驅件的輸出端與所述第二柱連接，所述第三電驅件能夠驅使所述第二柱轉動；

18、或者所述杯座件設有與所述第二孔相對設置的第三孔，所述第三孔與所述第二孔上下設置，所述第二柱可滑動地穿設于第三孔，所述第三孔與所述出光口相對設置，所述第二柱設有第三凹紋，所述第三凹紋能夠通過所述出光口露出，以便于用戶通過所述第三凹紋手動操作驅使所述第二柱轉動。
