彎弧板的焊接治具本申請是專利名稱為“彎弧板的焊接治具”、申請?zhí)枮椤?015104722779”、申請日為“2015年8月4日”的發明專利的分案申請。技術領域本發明涉及工裝夾具技術領域，特別涉及一種彎弧板的焊接工裝。

背景技術：

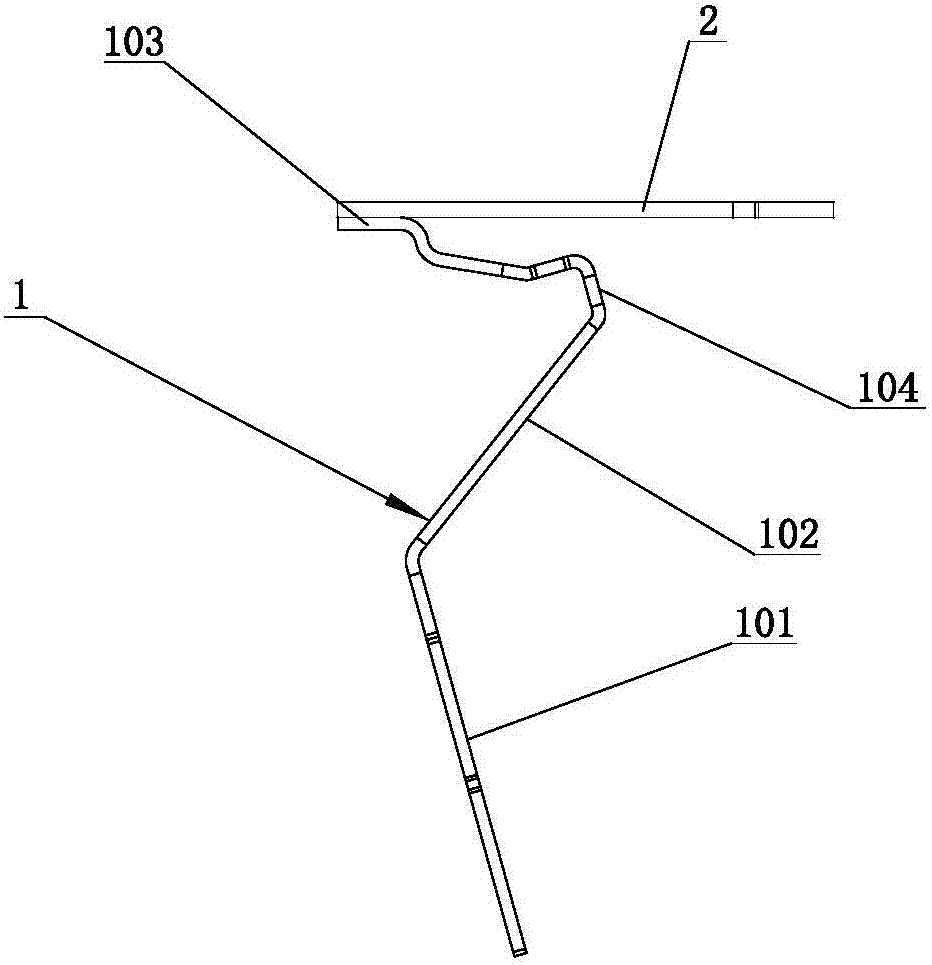

彎弧板1的結構如圖1所述，需要將其與橫板2焊接起來，彎弧板1通過折彎成型，包括從下至上的下折部101、上折部102及焊接部103，上折部102與焊接部103之間帶有彎折部104，焊接部103的焊接處為平板結構，與橫板2之間為面焊接。目前，主要采用手工焊接，由于缺少支撐夾具，其焊接效率及其低下，并且焊接質量不佳。

技術實現要素：
本申請人針對現有技術的上述缺點，進行研究和設計，提供一種彎弧板的焊接治具，其實現對被焊件進行夾持固定，利于焊接操作，大大提高焊接效率和質量。為了解決上述問題，本發明采用如下方案：一種彎弧板的焊接治具，彎弧板包括下折部、上折部及焊接部，上折部與焊接部之間帶有彎折部，焊接部與水平橫板焊接，所述焊接治具包括底座，底座上安裝有焊接支撐柱及焊接座，焊接座的側面安裝有側夾板，焊接座的上端面安裝有第一定位板及第二定位板，第一定位板與側夾板之間縱向夾持水平橫板，第二定位板限定水平橫板的橫向位置；底座上帶有放置彎弧板的下折部的放置槽，焊接座與焊接支撐柱的側面之間帶有夾持上折部的夾持空間，彎弧板的焊接部水平放置于焊接支撐柱的上端面并與水平橫板面接觸；所述側夾板與焊接座之間安裝有彈性定位結構，所述彈性定位結構包括一端與彎弧板的彎折部抵接的抵壓板，抵壓板的另一端與焊接座之間安裝有端部彈簧，端部彈簧的端部與焊接座上的固定短柱抵接；所述側夾板與焊接座的側面之間滑動連接，側夾板的內側面帶有凸出的斜向滑塊，斜向滑塊上帶有貫通的腰型調節槽，焊接座的側面帶有與所述斜向滑塊配合的斜向滑槽，斜向滑槽中帶有縱向安裝孔，所述縱向安裝孔中安裝有限位螺釘，限位螺釘貫穿所述腰型調節槽；所述側夾板的端部前側安裝有調節手柄，調節手柄貫穿側夾板并與焊接座后側面之間安裝有拉簧，拉簧勾掛于焊接座后側的螺釘上；所述側夾板的上部開設有操縱槽，抵壓板上安裝有操縱短柱，操縱短柱伸出所述操縱槽；所述第一定位板上還安裝有豎直壓緊水平橫板的壓緊結構，所述壓緊結構包括定位螺釘及轉動套置在定位螺釘上的壓緊塊，壓緊塊通過定位螺釘上的壓簧對水平橫板進行彈性壓緊；所述焊接支撐柱的上端向上延伸有定位冷卻段，定位冷卻段為空腔結構，定位冷卻段的側面帶有冷卻孔，定位冷卻段的上端面連接有冷卻管。作為上述技術方案的進一步改進：所述抵壓板的端部帶有與彎弧板的彎折部抵靠的抵壓端，抵壓端的端面帶有與彎折部側面接觸的斜面。焊接座上安裝有位于夾持空間中的下定位短柱及上定位短柱，下定位短柱與上折部的側面抵觸，上定位短柱與彎折部的內側面抵觸。焊接座的前側上部帶有滑動安裝所述抵壓板的橫向滑槽。所述焊接座的上端面的邊緣帶有凸緣，凸緣與第一定位板及第二定位板的側邊緣抵靠，側夾板的上邊緣帶有高出焊接座上端面的定位緣，定位緣與水平橫板的側邊緣抵靠。所述焊接支撐柱從下至上貫穿安裝于底座的豎向安裝孔中，焊接支撐柱的下端直徑大于其上端直徑。所述底座的上表面帶有安裝所述焊接座的安裝槽。所述壓緊塊的一側延伸出一壓緊短板，壓緊短板上帶有撥桿。本發明的技術效果在于：本發明針對彎弧板與水平橫板的焊接定位而設計，其結...
