本發明屬于起重機械加工技術領域，具體涉及一種車輪壓邊裝置，特別涉及一種單梁起重機行走輪的壓邊裝置。

背景技術：

隨著社會的發展，起重機械的應用越來越多，大型起重機械的使用也越來越多，因此起重機械的加工生產就需要提升到一個更高的高度，現有起重機行走輪的加工生產主要采用的是鑄造的工藝，通過模具直接鑄造出行走輪，然后對行走輪進行打磨加工，使得車輪的車輪槽光滑，這種加工工藝十分的復雜，因此，找到一種結構簡單、生產效率高、節約能源的單梁起重機行走輪的壓邊裝置就十分的必要了。

技術實現要素：

本發明的目的是為了克服現有技術的不足，而提供一種結構簡單、生產效率高、加工效果好的單梁起重機行走輪的壓邊裝置。

本發明的目的是這樣實現的：一種單梁起重機行走輪的壓邊裝置，它包括固定架，所述的固定架的上端設置有固定座，所述的固定座上部設置有液壓裝置，所述的液壓裝置的下端連接有連接座，固定架的中部設置有貫穿固定架的矩形軌道腔，所述的軌道腔內連接有可以上下滑動的滑動塊，所述的滑動塊一側的上表面與連接座固定連接，滑動塊的下部中間設置有貫穿滑動塊的轉動軸，所述的轉動軸的一端連接有旋轉電機，轉動軸的另一端固定連接有連接盤，所述的連接盤的側面連接有相對設置的限位盤，所述的限位盤之間中心連接有施壓圓鋼，軌道腔的下端中部設置有支撐軸，所述的支撐軸表面設置有間隔的軸套，固定架下部?jī)蓚?cè)左右對稱分別設置有車輪外緣碾壓裝置和車輪槽碾壓裝置，所述的車輪外緣碾壓裝置的端部設置有外緣碾壓輪，所述的車輪槽碾壓裝置的端部設置有輪槽碾壓輪，固定架下端一側設置有支撐裝置，所述的支撐裝置包括與地面鉸接連接的支撐板，所述的支撐板的中部鉸接連接有液壓支撐器，支撐板上端設置有貫穿支撐板的通孔。

所述的施壓圓鋼的軸線與支撐軸的軸線在同一豎直平面內。

所述的施壓圓鋼的長度與軸套之間的距離相同。

所述的通孔的直徑與支撐軸的直徑相配合。

所述的通孔的圓心與支撐軸的軸線在同一豎直平面內。

所述的外緣碾壓輪包括中心槽輪和兩側設置的外緣輪。

本發明的有益效果：本發明利用圓鋼沖孔后形成的行走輪工件經過本發明的壓邊裝置進行壓制車輪槽，從而加工出行走輪，本申請中將沖孔后的工件放入到支撐軸中，然后啟動固定架上端的液壓裝置，液壓裝置推動滑動塊向下運動，從而使得滑動塊上連接的限位盤將車輪工件卡在之間，然后啟動轉動電機使得車輪工件在摩擦力的作用下與限位盤一起轉動，同時液壓裝置不斷的施加向下的力，車輪工件在下部車輪外緣碾壓裝置和車輪槽碾壓裝置的作用下，擠壓出槽，并且由于外緣碾壓輪包括中心槽輪和兩側設置的外緣輪，由于外緣輪的作用可以有效的避免輪槽碾壓成型時，邊緣拱起的現象，此外在底部設置的支撐裝置，可以有效的避免支撐軸由于液壓裝置作用，發生變形和斷裂的情況，另外，支撐軸設置有軸套，軸套與限位盤位置對應，這樣就可以使得車輪工件在之間轉動，保證了內部孔的圓度和圓柱度，總的本發明具有結構簡單、生產效率高、加工效果好的優點。

附圖說明

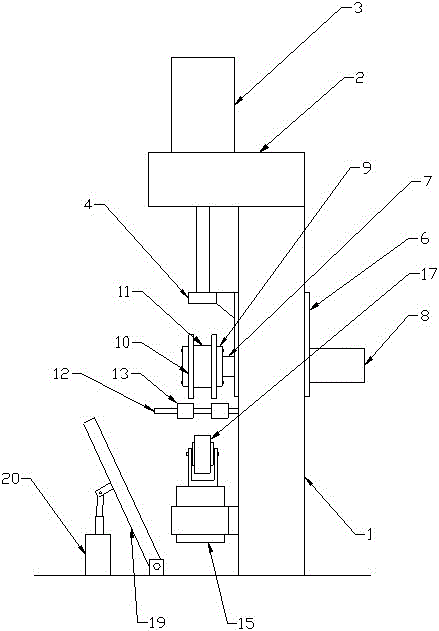

圖1是本發明一種單梁起重機行走輪的壓邊裝置的主視圖。

圖2是本發明一種單梁起重機行走輪的壓邊裝置的右視圖。

圖3是本發明一種單梁起重機行走輪的壓邊裝置的車輪外緣碾壓裝置結構圖。

圖中：1、固定架 2、固定座 3、液壓裝置 4、連接座 5、軌道腔 6、滑動塊 7、轉動軸 8、旋轉電機 9、連接盤 10、限位盤 11、施壓圓鋼 12、支撐軸 13、軸套 14、車輪外緣碾壓裝置 15、車輪槽碾壓裝置 16、外緣碾壓輪 17、輪槽碾壓輪 18、支撐裝置 19、支撐板 20、液壓支撐器 21、通孔 22、中心槽輪 23、外緣輪。

具體實施方式

下面結合附圖對本發明做進一步的說明。

實施例1

如圖1-3所示，一種單梁起重機行走輪的壓邊裝置，它包括固定架1，所述的固定架1的上端設置有固定座2，所述的固定座2上部設置有液壓裝置3，所述的液壓裝置3的下端連接有連接座4，固定架1的中部設置有貫穿固定架1的矩形軌道腔5，所述的軌道腔5內連接有可以上下滑動的滑動塊6，所述的滑動塊一側的上表面與連接座4固定連接，滑動塊6的下部中間設置有貫穿滑動塊6的轉動軸7，所述的轉動軸7的一端連接有旋轉電機8，轉動軸7的另一端固定連接有連接盤9，所述的連接盤9的側面連接有相對設置的限位盤10，所述的限位盤10之間中心連接有施壓圓鋼11，軌道腔5的下端中部設置有支撐軸12，所述的支撐軸12表面設置有間隔的軸套13，固定架1下部?jī)蓚?cè)左右對稱分別設置有車輪外緣碾壓裝置14和車輪槽碾壓裝置15，所述的車輪外緣碾壓裝置14的端部設置有外緣碾壓輪16，所述的車輪槽碾壓裝置15的端部設置有輪槽碾壓輪17，固定架1下端一側設置有支撐裝置18，所述的支撐裝置18包括與地面鉸接連接的支撐板19，所述的支撐板19的中部鉸接連接有液壓支撐器20，支撐板19上端設置有貫穿支撐板的通孔21。

本發明利用圓鋼沖孔后形成的行走輪工件經過本發明的壓邊裝置進行壓制車輪槽，從而加工出行走輪，本申請中將沖孔后的工件放入到支撐軸中，然后啟動固定架上端的液壓裝置，液壓裝置推動滑動塊向下運動，從而使得滑動塊上連接的限位盤將車輪工件卡在之間，然后啟動轉動電機使得車輪工件在摩擦力的作用下與限位盤一起轉動，同時液壓裝置不斷的施加向下的力，車輪工件在下部車輪外緣碾壓裝置和車輪槽碾壓裝置的作用下，擠壓出槽，并且由于外緣碾壓輪包括中心槽輪和兩側設置的外緣輪，由于外緣輪的作用可以有效的避免輪槽碾壓成型時，邊緣拱起的現象，此外在底部設置的支撐裝置，可以有效的避免支撐軸由于液壓裝置作用，發生變形和斷裂的情況，另外，支撐軸設置有軸套，軸套與限位盤位置對應，這樣就可以使得車輪工件在之間轉動，保證了內部孔的圓度和圓柱度，總的本發明具有結構簡單、生產效率高、加工效果好的優點。

實施例2

如圖1-3所示，一種單梁起重機行走輪的壓邊裝置，它包括固定架1，所述的固定架1的上端設置有固定座2，所述的固定座2上部設置有液壓裝置3，所述的液壓裝置3的下端連接有連接座4，固定架1的中部設置有貫穿固定架1的矩形軌道腔5，所述的軌道腔5內連接有可以上下滑動的滑動塊6，所述的滑動塊一側的上表面與連接座4固定連接，滑動塊6的下部中間設置有貫穿滑動塊6的轉動軸7，所述的轉動軸7的一端連接有旋轉電機8，轉動軸7的另一端固定連接有連接盤9，所述的連接盤9的側面連接有相對設置的限位盤10，所述的限位盤10之間中心連接有施壓圓鋼11，軌道腔5的下端中部設置有支撐軸12，所述的支撐軸12表面設置有間隔的軸套13，固定架1下部?jī)蓚?cè)左右對稱分別設置有車輪外緣碾壓裝置14和車輪槽碾壓裝置15，所述的車輪外緣碾壓裝置14的端部設置有外緣碾壓輪16，所述的車輪槽碾壓裝置15的端部設置有輪槽碾壓輪17，固定架1下端一側設置有支撐裝置18，所述的支撐裝置18包括與地面鉸接連接的支撐板19，所述的支撐板19的中部鉸接連接有液壓支撐器20，支撐板19上端設置有貫穿支撐板的通孔21。

所述的施壓圓鋼11的軸線與支撐軸12的軸線在同一豎直平面內。

所述的施壓圓鋼11的長度與軸套13之間的距離相同。

所述的通孔21的直徑與支撐軸12的直徑相配合。

所述的通孔21的圓心與支撐軸12的軸線在同一豎直平面內。

所述的外緣碾壓輪16包括中心槽輪22和兩側設置的外緣輪23。

本發明利用圓鋼沖孔后形成的行走輪工件經過本發明的壓邊裝置進行壓制車輪槽，從而加工出行走輪，本申請中將沖孔后的工件放入到支撐軸中，然后啟動固定架上端的液壓裝置，液壓裝置推動滑動塊向下運動，從而使得滑動塊上連接的限位盤將車輪工件卡在之間，然后啟動轉動電機使得車輪工件在摩擦力的作用下與限位盤一起轉動，同時液壓裝置不斷的施加向下的力，車輪工件在下部車輪外緣碾壓裝置和車輪槽碾壓裝置的作用下，擠壓出槽，并且由于外緣碾壓輪包括中心槽輪和兩側設置的外緣輪，由于外緣輪的作用可以有效的避免輪槽碾壓成型時，邊緣拱起的現象，此外在底部設置的支撐裝置，可以有效的避免支撐軸由于液壓裝置作用，發生變形和斷裂的情況，另外，支撐軸設置有軸套，軸套與限位盤位置對應，這樣就可以使得車輪工件在之間轉動，保證了內部孔的圓度和圓柱度，總的本發明具有結構簡單、生產效率高、加工效果好的優點。
