本發明涉及電焊設備技術領域，具體為一種防塵防爆焊機。

背景技術：

焊機就是為焊接提供一定特性電源的電器，焊接由于其靈活、簡單、方便、牢固、可靠和焊接后甚至可以與母材同等強度的優點而廣泛用于各個工業領域。電焊機實際上就是具有下降外特性的變壓器，將220v和380v交流電變為低壓的直流電，電焊機一般按輸出電源種類可分為兩種，一種是交流電源的；一種是直流電的。直流的電焊機可以說也是一個大功率的整流器，分正負極，交流電輸入時，經變壓器變壓后，再由整流器整流，然后輸出具有下降外特性的電源，輸出端在接通和斷開時會產生巨大的電壓變化，兩極在瞬間短路時引燃電弧，利用產生的電弧來熔化電焊條和焊材，冷卻后來達到使它們結合的目的。

630焊機為焊機的一種，630焊機主回路采用雙反星形帶平衡電抗器的晶閘管整流電路；具有多重保護功能，可靠性高；交流接觸器無負載電流吸合，減小沖擊電流；具有電壓波動補償功能，能有效補償電網電壓波動；抽風式結構，沒有風道死角；多特性輸出，可進行埋弧焊、手工電弧焊、碳弧氣刨、電渣焊等多種焊接工藝；具有焊接電流預置功能，操作簡便。

然而目前市場上的630焊機在工作時大都在暴露的環境中，長久這樣，焊機的表面會吸附大量的灰塵，由于電焊工作時會產生火花，當大量灰塵堆積時容易發生爆炸，給人們帶來危險。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種防塵防爆焊機，解決了焊機吸附灰塵并容易產生爆炸的問題。

(二)技術方案

為實現上述目的，本發明提供如下技術方案：一種防塵防爆焊機，包括底座，所述底座的上表面固定連接有保護箱，所述保護殼的正面鉸接有箱門，所述底座上表面的左側固定連接有電機，所述電機的輸出軸固定連接有主動輪，所述保護箱的右側設置有從動輪，所述主動輪和從動輪通過皮帶傳動連接，所述從動輪左側面的中部固定連接有連接桿，所述連接桿遠離從動輪的一端穿過保護箱的左側面并與保護箱內部的風扇固定連接，所述保護箱的左側面、右側面和頂部均開設有與保護箱內腔相連通的第一通孔，所述保護箱的頂部通過支撐桿固定連接有頂蓋，所述保護箱的兩側內壁分別與擋桿的兩端固定連接，且擋桿的后方放置有機體。

優選的，所述底座下表面的四角均固定連接有萬向輪，且底座的左側面固定連接有拉環。

優選的，所述保護箱的左側面和箱門的左側面均固定連接有固定板，且兩個固定板的表面均開設有第二通孔，兩個固定板的相對面搭接。

優選的，所述箱門上固定安裝有透視窗，且透視窗的下方開設有第三通孔，且箱門正面的左側固定安裝有把手。

優選的，所述擋桿和機體相對面的距離與機體的寬度相同。

優選的，所述第一通孔的數量為二十一個，且二十一個第一通孔均分為三組，三組第一通孔分別等距離的排列保護箱的左側面、右側面和頂面。

優選的，所述風扇的底端位于擋桿上方三厘米處。

(三)有益效果

本發明提供了一種防塵防爆焊機。具備以下有益效果：

(1)、該防塵防爆焊機，通過設置保護箱、風扇和第一通孔，將灰塵擋在保護箱外部，通過風扇對機體進行降溫，同時對飄進的灰塵通過第一通孔吹走，從而達到了使機體周圍灰塵減少，防止機體爆炸的效果，通過設置頂蓋，用來擋住上方的灰塵，同時防止下雨時雨水通過第一通孔進入保護箱內部，對機體造成破壞。

(2)、該防塵防爆焊機，通過設置擋桿以及對其限定，用來將機體固定，防止在移動或者工作時機體發生晃動，通過設置第三通孔，用來將線路由第三通孔導出，通過設置透視窗，用來觀察保護箱內的情況，防止機體發生意外，通過設置固定板和第二通孔，可以將箱門鎖住，防止箱門被誤觸打開，通過設置拉環，可以拉動底座，或者連接繩索，使底座移動更加方便。

附圖說明

圖1為本發明結構示意圖；

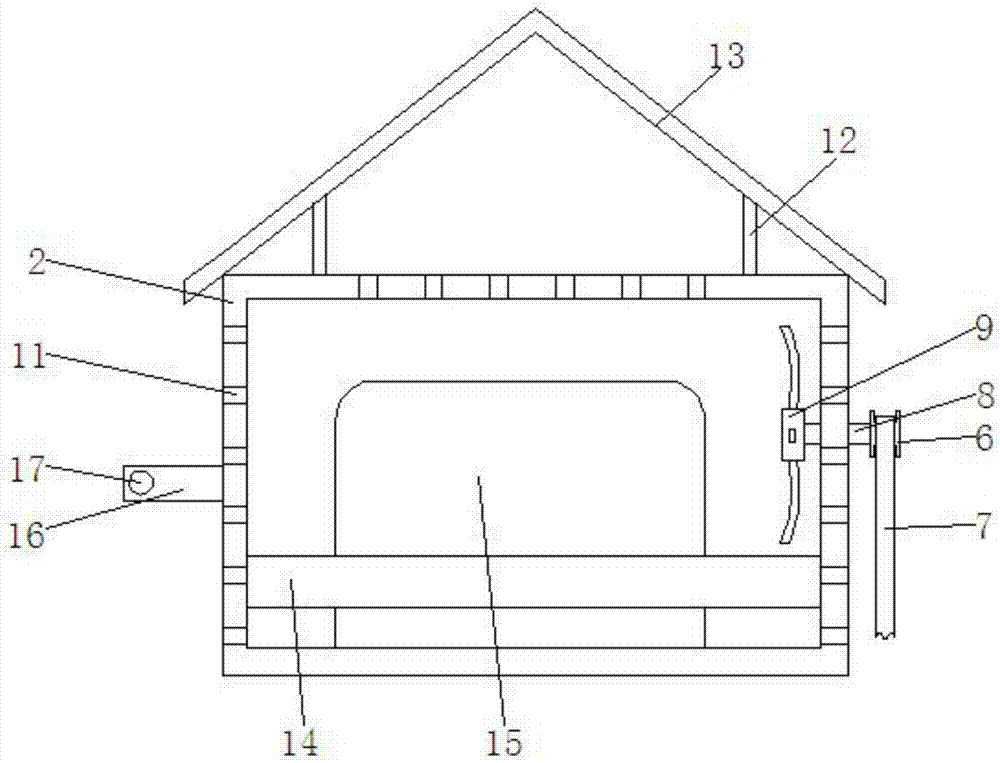

圖2為本發明保護箱結構正剖圖。

圖中：1底座、2保護箱、3箱門、4電機、5主動輪、6從動輪、7皮帶、8連接桿、9風扇、10把手、11第一通孔、12支撐桿、13頂蓋、14擋桿、15機體、16固定板、17第二通孔、18透視窗、19第三通孔、20萬向輪、21拉環。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1-2所示，本發明提供一種技術方案：一種防塵防爆焊機，包括底座1，底座1下表面的四角均固定連接有萬向輪20，且底座1的左側面固定連接有拉環21，通過設置拉環21，可以拉動底座1，或者連接繩索，使底座1移動更加方便，底座1的上表面固定連接有保護箱2，保護箱2的左側面和箱門3的左側面均固定連接有固定板16，且兩個固定板16的表面均開設有第二通孔17，通過設置固定板16和第二通孔17，可以將箱門3鎖住，防止箱門3被誤觸打開，兩個固定板16的相對面搭接，保護殼2的正面鉸接有箱門3，箱門3上固定安裝有透視窗18，通過設置透視窗18，用來觀察保護箱2內的情況，防止機體15發生意外，且透視窗18的下方開設有第三通孔19，通過設置第三通孔19，用來將線路由第三通孔19導出，且箱門3正面的左側固定安裝有把手10，底座1上表面的左側固定連接有電機4，電機4設置有外置電源和控制器，用來對電機4進行供電和控制，電機4的輸出軸固定連接有主動輪5，保護箱2的右側設置有從動輪6，主動輪5和從動輪6通過皮帶7傳動連接，從動輪6左側面的中部固定連接有連接桿8，連接桿8遠離從動輪6的一端穿過保護箱2的左側面并與保護箱2內部的風扇9固定連接，風扇9的底端位于擋桿14上方三厘米處，保護箱2的左側面、右側面和頂部均開設有與保護箱2內腔相連通的第一通孔11，第一通孔11的數量為二十一個，且二十一個第一通孔11均分為三組，三組第一通孔11分別等距離的排列保護箱2的左側面、右側面和頂面，通過設置保護箱2、風扇9和第一通孔11，將灰塵擋在保護箱2外部，通過風扇9對機體15進行降溫，同時對飄進的灰塵通過第一通孔11吹走，從而達到了使機體15周圍灰塵減少，防止機體15爆炸的效果，保護箱2的頂部通過支撐桿12固定連接有頂蓋13，通過設置頂蓋13，用來擋住上方的灰塵，同時防止下雨時雨水通過第一通孔11進入保護箱2內部，對機體15造成破壞，保護箱2的兩側內壁分別與擋桿14的兩端固定連接，擋桿14和機體15相對面的距離與機體15的寬度相同，通過設置擋桿14以及對其限定，用來將機體15固定，防止在移動或者工作時機體15發生晃動，且擋桿14的后方放置有機體15。

綜上可得，該防塵防爆焊機，通過設置保護箱2、風扇9和第一通孔11，將灰塵擋在保護箱2外部，通過風扇9對機體15進行降溫，同時對飄進的灰塵通過第一通孔11吹走，從而達到了使機體15周圍灰塵減少，防止機體15爆炸的效果，焊機吸附灰塵并容易產生爆炸的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
