本發明涉及一種識別機構，具體涉及一種夾具識別機構。

背景技術：

夾具是機械制造過程中用來固定加工對象，使之占有正確的位置，以接受施工或檢測的裝置，又稱卡具。從廣義上說，在工藝過程中的任何工序，用來迅速、方便、安全地安裝工件的裝置，都可稱為夾具。在加工工件時，為使工件的表面能達到圖紙規定的尺寸、幾何形狀以及與其他表面的相互位置精度等技術要求，加工前必須將工件裝好定位、并利用夾具將其夾牢。

但是，一方面，由于工件的種類多種多樣，夾具的類型也是千變萬化，加工不同的工件必須使用不同的夾具，而有的夾具形狀和結構都十分相似，這些夾具被安裝在工作臺上進行加工時，操作人員可能不能很好的辨別所使用的夾具是否正確，如果錯誤，就不能將所需加工工件夾緊，必須進行更換，這樣給后續的加工帶來了一定的影響，大大降低了整體的加工效率，同時使用錯誤的夾具進行夾緊，在加工時，也很容易造成工件的損壞。因此，在加工工件過程中對夾具的識別非常重要，關系到被加工工件與加工程序的匹配。

另一方面，多工位、多夾具回轉工作臺加工中心是機床加工設備的發展趨勢，夾具數量的增加必然導致程序管理的混亂與復雜，從而增加維護成本與降低生產效率?，F有技術中，大多還要靠操作者憑經驗來識別，其過程繁瑣，耗費時間，容易出錯，進而發生夾具碰撞和設備事故。

針對上述問題，中國發明專利CN102156861A公開了一種《夾具型號識別裝置》，在工作臺的底部設置有位置傳感器，位置傳感器上連接有閃光燈。夾具放置在工作臺上后，若夾具的邊緣部分碰觸到工作臺上的相應位置，對應的位置傳感器即將信號傳輸給閃光燈，根據不同組合的閃光燈閃爍對夾具形狀進行識別，并與計算機內的數據庫進行比對，快速識別夾具的型號。但是該裝置通過使用接觸式位置傳感器來識別夾具型號，長期使用易造成位置傳感器的磨損，不僅影響使用壽命，還易造成感應不靈敏。

技術實現要素：

本發明所要解決的技術問題是針對現有技術的現狀，提供一種靈敏度高，使用壽命長的夾具識別機構。

本發明解決上述技術問題所采用的技術方案為：一種夾具識別機構，包括回轉工作臺和底座，回轉工作臺相對底座能旋轉；回轉工作臺不同位置上設有多個夾具，且回轉工作臺上設有至少兩個檢測塊并能帶動檢測塊一起轉動，底座上設有至少兩個接近開關，所述接近開關上連接有提示燈；檢測塊在回轉工作臺帶動下能相對于接近開關旋轉，從而選擇性的控制接近開關的通斷，進而通過與接近開關連接的提示燈以識別夾具。

作為進一步改進，所述夾具識別機構還包括安裝在所述回轉工作臺上的閥體以及安裝在所述底座上的閥芯，所述閥體位于所述閥芯的徑向外側，并能相對閥芯旋轉；所述檢測塊安裝于閥體上，所述接近開關位于閥芯端部；閥體隨著回轉工作臺旋轉，從而使得所述檢測塊與接近開關作相對旋轉運動。

再改進，所述夾具識別機構還包括位于閥芯端部的支架，用于安裝接近開關，以使接近開關穩固位于閥芯上，以防接近開關受到回轉工作臺旋轉的震動作用而滑落。

再改進，所述閥芯端部還設有配流板，支架安裝于配流板上，更進一步保證接近開關的穩固。

與現有技術相比，本發明的優點：通過回轉工作臺帶動檢測塊旋轉，不需要機械接觸或施加任何壓力，檢測塊在旋轉過程中能選擇性的控制接近開關的通斷，而使與接近開關相連的提示燈亮起或熄滅，以此來識別夾具，使用壽命長，靈敏度高。

附圖說明

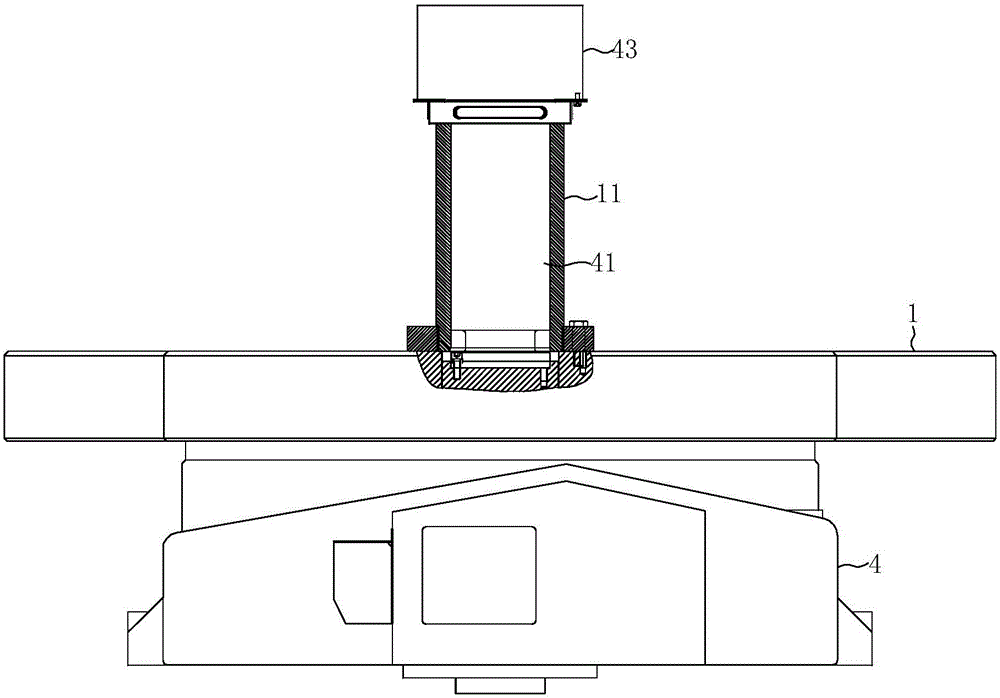

圖1為本發明實施例的主視圖；

圖2為本發明實施例的俯視圖；

圖3為本發明實施例狀態A時的工作示意圖；

圖4為本發明實施例狀態B時的工作示意圖；

圖5為本發明實施例狀態C時的工作示意圖；

圖6為本發明實施例狀態D時的工作示意圖。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

如圖1-6所示，為本發明的優選實施例。

夾具識別機構包括回轉工作臺1，底座4，檢測塊2和接近開關3。接近開關3上連接有提示燈，回轉工作臺1相對底座4能旋轉，回轉工作臺1不同位置上設有多個夾具。

底座4上安裝有閥芯41，閥芯41端部設有配流板43，該配流板43上安裝有支架42，接近開關3安裝于該支架42上。

回轉工作臺1上安裝有閥體11，閥體11位于閥芯41的徑向外側，并能相對閥芯41旋轉。檢測塊2安裝于閥體11的不同位置上，在本優選實施例中，檢測塊2被安裝在閥體11的四個位置上，其中位置a沒有檢測塊2，位置b檢測塊2安裝在其左側，位置c檢測塊2安裝在其右側，位置d檢測塊2同時安裝在其左右兩側。

閥體11隨著回轉工作臺1旋轉，從而帶動檢測塊2旋轉，當檢測塊2處于接近開關3的感應區時接近開關3導通，與其連接的提示燈亮起。在本實施例中，接近開關3有兩個，可根據亮起的不同的提示燈組合來識別夾具。

本實施例根據亮起的不同的提示燈組合來識別夾具是通過如下方式實現的：閥體11隨著回轉工作臺1轉動，帶動檢測塊2旋轉，在狀態A時兩個接近開關3的提示燈均未亮起，此時對應的夾具標記為1#夾具；在狀態B時兩個接近開關3的提示燈均亮起，此時對應的夾具標記為2#夾具；在狀態C時左側接近開關3的提示燈亮起，右側接近開關3的提示燈未亮起，此時對應的夾具標記為3#夾具；在狀態D時左側接近開關3的提示燈未亮起，右側接近開關3的提示燈亮起，此時對應的夾具標記為4#夾具。這樣識別不同的夾具時，會有不同組合的提示燈亮起，操作人員就可根據提示燈的提示來識別夾具。
