本發明涉及鍛壓機械技術領域，具體為一種有利于減少刀片磨損的剪板機。

背景技術：

剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器，是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業，產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器和裝潢等行業提供所需的專用機械和成套設備。

由于板材的厚度和密度不同，如果對不同厚度和密度的板材均采用相同的刀片間隙來剪切，則容易導致在剪切密度高和厚度高的板材時增大刀片的磨損，減少刀片的使用壽命，增加機器的維修成本，故而提出一種有利于減少刀片磨損的剪板機來解決以上提出的問題。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種有利于減少刀片磨損的剪板機，具備有利于減少刀片磨損等優點，解決了由于板材的厚度和密度不同，如果對不同厚度和密度的板材均采用相同的刀片間隙來剪切，則容易導致在剪切密度高和厚度高的板材時增大刀片的磨損，減少刀片的使用壽命，增加機器的維修成本的問題。

(二)技術方案

為實現上述有利于減少刀片磨損目的，本發明提供如下技術方案：一種有利于減少刀片磨損的剪板機，包括底座，所述底座的底部?jī)蓚?cè)均固定安裝有墊塊，所述底座的頂部固定安裝有機架，機架的下方固定安裝有位于底座頂部的工作臺，所述工作臺的上表面開設有凹槽，凹槽內固定安裝有橫桿，橫桿的外部套裝有滑塊，所述機架的內腔兩側壁上均開設有滑槽，所述機架的底部固定安裝有氣缸，氣缸的底部固定安裝有活塞桿，活塞桿的底部固定安裝有刀架，刀架的底部固定安裝有上刀片，上刀片的下方固定安裝有位于滑塊頂部的下刀片。

所述橫桿與滑塊的內部均開設有通孔，通孔內固定安裝有固定螺栓，固定螺栓的外部套裝有固定螺帽。

優選的，所述刀架的兩側均與滑槽活動連接。

優選的，所述滑槽以機架的橫向中線為對稱軸對稱分布。

優選的，所述滑塊與橫桿的連接方式為滑動連接。

優選的，所述上刀片呈等距離分布在刀架的底部，且上刀片的數量不少于八個。

優選的，所述墊塊以底座的橫向中線為對稱軸對稱分布。

(三)有益效果

與現有技術相比，本發明提供了一種有利于減少刀片磨損的剪板機，具備以下有益效果：

1、該有利于減少刀片磨損的剪板機，通過設置滑塊，滑塊在橫桿的外部做水平移動，從而帶動下刀片來回移動，調節下刀片與上刀片之間的間隙，方便對不同厚度和密度的板材進行剪切，下刀片與上刀片的磨損，延長下刀片與上刀片的使用壽命。

2、該有利于減少刀片磨損的剪板機，通過設置通孔，當滑塊帶動下刀片調節好間隙之后，使得橫桿上的通孔與滑塊內的通孔重合，將固定螺栓與通孔插接，再用固定螺帽進行固定，可以將下刀片與橫桿固定得更加緊密，避免在剪切過程中出現位置移動，影響板材的加工效果。

附圖說明

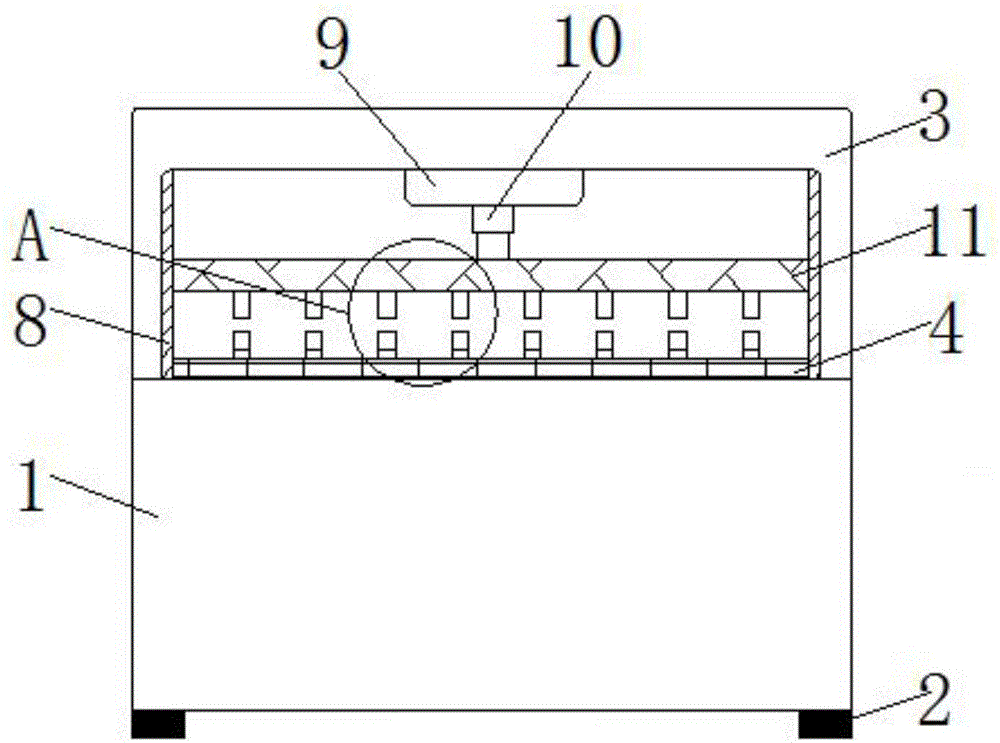

圖1為本發明結構示意圖；

圖2為本發明工作臺結構的俯視圖；

圖3為圖1中A的放大圖；

圖4為本發明橫桿結構的正視圖。

圖中：1底座、2墊塊、3機架、4工作臺、5凹槽、6橫桿、7滑塊、8滑槽、9氣缸、10活塞桿、11刀架、12上刀片、13下刀片、14通孔、15固定螺栓、16固定螺帽。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種有利于減少刀片磨損的剪板機，包括底座1，底座1的底部?jī)蓚?cè)均固定安裝有墊塊2，墊塊2以底座1的橫向中線為對稱軸對稱分布，底座1的頂部固定安裝有機架3，機架3的下方固定安裝有位于底座1頂部的工作臺4，工作臺4的上表面開設有凹槽5，凹槽5內固定安裝有橫桿6，橫桿6的外部套裝有滑塊7，滑塊7與橫桿6的連接方式為滑動連接，機架3的內腔兩側壁上均開設有滑槽8，滑槽8以機架3的橫向中線為對稱軸對稱分布，機架3的底部固定安裝有氣缸9，氣缸9的底部固定安裝有活塞桿10，活塞桿10的底部固定安裝有刀架11，刀架11的兩側均與滑槽8活動連接，刀架11的底部固定安裝有上刀片12，上刀片12呈等距離分布在刀架11的底部，且上刀片12的數量不少于八個，上刀片12的下方固定安裝有位于滑塊7頂部的下刀片13，氣缸9帶動活塞桿10在垂直方向做升降運動，從而推動刀架11向下移動，上刀片12擠壓下刀片13對板材進行剪切，滑塊7在橫桿6的外部做水平移動，從而帶動下刀片13來回移動，調節下刀片13與上刀片12之間的間隙，方便對不同厚度和密度的板材進行剪切，下刀片13與上刀片12的磨損，延長下刀片13與上刀片12的使用壽命。

橫桿6與滑塊7的內部均開設有通孔14，通孔14內固定安裝有固定螺栓15，固定螺栓15的外部套裝有固定螺帽16，當滑塊7帶動下刀片13調節好間隙之后，使得橫桿6上的通孔14與滑塊7內的通孔14重合，將固定螺栓15與通孔14插接，再用固定螺帽16進行固定，可以將下刀片13與橫桿6固定得更加緊密，避免在剪切過程中出現位置移動，影響板材的加工效果。

該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。

在使用時，氣缸9帶動活塞桿10在垂直方向做升降運動，從而推動刀架11向下移動，上刀片12擠壓下刀片13對板材進行剪切。

綜上所述，該有利于減少刀片磨損的剪板機，通過設置滑塊7，滑塊7在橫桿6的外部做水平移動，從而帶動下刀片13來回移動，調節下刀片13與上刀片12之間的間隙，方便對不同厚度和密度的板材進行剪切，下刀片13與上刀片12的磨損，延長下刀片13與上刀片12的使用壽命，過設置通孔14，當滑塊7帶動下刀片13調節好間隙之后，使得橫桿6上的通孔14與滑塊7內的通孔14重合，將固定螺栓15與通孔14插接，再用固定螺帽16進行固定，可以將下刀片13與橫桿6固定得更加緊密，避免在剪切過程中出現位置移動，影響板材的加工效果，解決了由于板材的厚度和密度不同，如果對不同厚度和密度的板材均采用相同的刀片間隙來剪切，則容易導致在剪切密度高和厚度高的板材時增大刀片的磨損，減少刀片的使用壽命，增加機器的維修成本的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
