本實用新型涉及一種自動加工設備，尤其是一種用于開關柜底盤車主體薄板自動沖壓的設備。

背景技術：

開關柜底盤車是開關柜的重要部件，傳統的開關柜底盤車上的各沖壓孔都是通過沖床一次成型，各毛刺面都是朝外側方向，所以當需要搬運折彎好的開關柜底盤車時，由于搬運開關柜底盤車的區域毛刺面朝外，容易把人的手割破，造成安全隱患，市面上急需一款能夠?qū)﹂_關柜底盤車上各安裝孔能夠分別正反面換向沖壓的設備。

技術實現要素：

本實用新型要解決上述現有技術的缺點，提供一種能夠?qū)Ρ“暹M(jìn)行自動換向沖壓的開關柜底盤車主體薄板自動沖壓設備，滿足了生產企業對開關柜底盤車主體薄板進行高效換向沖壓的需求。

本實用新型解決其技術問題采用的技術方案：這種開關柜底盤車主體薄板自動沖壓設備，從左到右依次包括開關柜底盤車主體薄板送料裝置、沖壓裝置一、開關柜底盤車主體薄板出料及換向裝置、開關柜底盤車主體薄板送入裝置、沖壓裝置二、開關柜底盤車主體薄板輸出裝置；開關柜底盤車主體薄板送料裝置包括基架一及固定在基架一頂端并沿“X”方向設置的橫梁一，橫梁一的側面滑動連接有移動板一，移動板一上滑動連接有沿“Z”方向上下移動的豎桿件一，移動板一上固定有驅動豎桿件一沿“Z”方向上下移動的第一氣缸，豎桿件一的底端固定有方形橫架，方形橫架的四角都安裝有與真空泵連接的真空吸盤一；移動板一上滑動連接有沿“Z”方向上下移動的豎桿件二，移動板一上固定有伺服電機一，伺服電機一的轉軸上固定有螺紋桿一，螺紋桿一螺紋連接在豎桿件二上，豎桿件二的底端固定有長方形框架一，長方形框架一的長邊與“X”方向一致，長方形框架一長邊前端底部都四角安裝有與真空泵連接的真空吸盤二；移動板一上安裝有伺服電機二，伺服電機二的轉軸上固定有齒輪一，橫梁一的側面固定有沿“X”方向設置的齒條一，齒輪一配合在齒條 一上；基架一上設置有用于開關柜底盤車主體板薄板校正的校正機構一；校正機構一包括固定在基架一上且位于橫梁一下方的支撐板，開在支撐板的外端并沿“Y”方向設置的一對相對設置的通孔一，通孔一上滑動連接有滑動塊一，滑動塊一頂面上固定有推動塊一，支撐板的底面上固定有第一雙向氣缸，第一雙向氣缸的兩側活塞桿分別固定在兩側的滑動塊一上，支撐板的內端開有沿“X”設置的通孔二，通孔二上滑動連接有滑動塊二，滑動塊二的頂端固定有沿“Y”方向設置的長條推桿一，支撐板的底部固定有驅動滑動塊二沿“X”方向運動的多級氣缸一，滑動塊一外側設有固定在支撐板上且與長條推桿一相對設置的阻擋塊一；沖壓裝置一包括沖壓機一及固定在沖壓機一上的沖壓模具一；開關柜底盤車主體薄板出料及換向裝置包括基架二及固定在基架二頂端并沿“X”方向設置的橫梁二，橫梁二的側面滑動連接有移動板二，移動板二上滑動連接有沿“Z”方向上下移動的豎桿件三，移動板二上固定有伺服電機三，伺服電機三的轉軸上固定有螺紋桿二，螺紋桿二螺紋連接在豎桿件三上，豎桿件三的底端與長方形框架二右端固定，長方形框架二的長邊與“X”方向一致，長方形框架二的左端四角都安裝有與真空泵連接的真空吸盤三；移動板二上安裝有伺服電機四，伺服電機四的轉軸上固定有齒輪二，橫梁二的側面固定有沿“X”方向設置的齒條二，齒輪二配合在齒條二上；基架二的下方擱放有基架三，基架三上安裝有通過電機驅動的輸送帶，輸送帶外端的前后兩側部都設有轉動桿，轉動桿的外端部固定有齒輪三，齒輪三轉動連接在基架三上，轉動桿的頂面上固定有電磁鐵，電磁鐵的側部設有固定在轉動桿頂面的限位桿，當轉動桿位于初始水平位置時、電磁鐵的頂面與輸送帶的頂面位置匹配、限位桿的頂端高于輸送帶的頂面，齒輪三上齒輪嚙合有齒輪四，基架三上固定有支撐框，齒輪四轉動連接在支撐框上，兩齒輪四之間固定有連接軸，支撐框上固定有驅動齒輪四旋轉的驅動機構；開關柜底盤車主體薄板送入裝置包括基架四及固定在基架四頂端并沿“X”方向放置的橫梁三，橫梁三的側面滑動連接有移動板三，移動板三上滑動連接有沿“Z”方向上下移動的豎桿件四，豎桿件四的下方設有長方形框架三，長方形框架三的長邊沿“X”方向設置，長方形框架三與豎桿件四的底端固定，長方形框架三上滑動連接有方形支架，方形支架的四角都安裝有與真空泵連接的真空吸盤四，移動板三上固定有第二氣缸，第二氣缸的活塞桿固定在豎桿件四上，長方形框架三上安裝有沿“X”方向設置的絲桿，絲桿與方形支架螺紋連接，絲桿通過固定在長方形框架三上的伺服電機五驅動；移動板三上安裝 有伺服電機六，伺服電機六的轉軸上固定有齒輪五，橫梁三的側面固定有沿“X”方向設置的齒條三，齒輪五配合在齒條三上；基架四的左側下方固定有擱放平臺，擱放平臺上設置有用于開關柜底盤車主體薄板校正的校正機構二，校正機構二包括開在擱放平臺外端并沿“Y”方向設置的一對相對設置的通孔三，通孔三上滑動連接有滑動塊三，滑動塊三的頂面上固定有推動塊二，擱放平臺內固定有第二雙向氣缸，第二雙向氣缸的兩側活塞桿分別固定在兩側的滑動塊三上，擱放平臺的內端開有沿“X”設置的通孔四，通孔四上滑動連接有滑動塊四，滑動塊四的頂端固定有沿“Y”方向設置的長條推桿二，擱放平臺的底部固定有驅動滑動塊四沿“X”方向運動的第二多級氣缸，滑動塊三外側設有固定在擱放平臺上且與長條推桿二相對設置的阻擋塊二；沖壓裝置二包括沖壓機二及固定在沖壓機二上的沖壓模具二；開關柜底盤車主體薄板輸出裝置包括基架五及固定在基架五頂端并沿“X”方向設置的橫梁四，橫梁四的側面滑動連接有移動板四，移動板四上滑動連接有沿“Z”方向上下移動的豎桿件五，移動板四上固定有伺服電機七，伺服電機七的轉軸上固定有螺紋桿三，螺紋桿三螺紋連接在豎桿件五上，豎桿件五的底端與長方形框架四右端固定，長方形框架四的長邊與“X”方向一致，長方形框架四的左端四角都安裝有與真空泵連接的真空吸盤五；移動板四上安裝有伺服電機八，伺服電機八的轉軸上固定有齒輪五，橫梁四的側面固定有沿“X”方向設置的齒條四，齒輪五配合在齒條四上。這里開關柜底盤車主體薄板送料裝置的作用是，用于把放置在原料放置臺上的薄板原料輸送到?jīng)_壓裝置一中進行沖壓孔一的沖壓，這里真空吸盤一、方形橫架、豎桿件一、第一氣缸的作用是，用于把薄板原料吸住上下移的作用，這里長方形框架一、真空吸盤二、伺服電機第一、螺紋桿一、豎桿件二的作用是，用于吸住校正好的薄板原料上下移，這里移動板一、伺服電機二、齒輪一、齒條一的作用是，用于把位于真空吸盤一上的薄板原料輸送到校正機構一上方，也用于把位于真空吸盤二上的薄板原料輸送到?jīng)_壓裝置二處，這里校正機構一的作用是，用于薄板原料的校正；這里沖壓裝置一的作用是，用于對沖壓孔一進行沖壓，沖壓模具一的構造與沖壓孔一匹配；這里開關柜底盤車主體薄板出料及換向裝置的作用是，用于一次沖壓后的開關柜底盤車主體薄板的換向，為沖壓孔二的沖壓做準備，這里豎桿件三、長方形框架三、真空吸盤三、伺服電機三、螺紋桿二、移動板二、齒輪二、齒條二、伺服電機四的作用是，用于把一次沖壓后的開關柜底盤車主體薄板從沖壓裝置一中帶出到輸送帶處，這里電磁鐵、 限位桿的作用是，用于吸住一次沖壓后的開關柜底盤車主體薄板，便于對薄板的吸住和放下，這里驅動機構、齒輪三、齒輪四的作用是，用于帶動轉動桿旋轉180°；這里開關柜底盤車主體薄板送入裝置的作用是，用于把換向后的一次沖壓后的開關柜底盤車主體薄板送入到?jīng)_壓裝置二中進行沖壓孔二的沖壓，這里長方形框架三、豎桿件四、真空吸盤四、第二氣缸的作用是，吸住一次沖壓后的開關柜底盤車主體薄板上下移，這里方形支架、絲桿、伺服電機五的作用是，用于方形支架的左右移動，從而用于輸送一次沖壓后的開關柜底盤車主體薄板從一端到另一端，這里移動板三、伺服電機六、齒輪五、齒條三的作用是，用于一次沖壓后的開關柜底盤車主體薄板輸送到?jīng)_壓裝置二處，進行沖壓孔二的沖壓，這里校正機構二的作用是，用于一次沖壓后的開關柜底盤車主體薄板的校正；這里沖壓裝置二的作用是，用于對沖壓孔二的沖壓；這里開關柜底盤車主體薄板輸出裝置的作用是，把二次沖壓后的開關柜底盤車主體薄板沖沖壓裝置二中帶出到指定位置，用于后續開關柜底盤車主體薄板的折彎處理。

進一步完善，驅動機構包括滑動連接在支撐框上并沿“X”方向運動的齒條五及驅動齒條五運動的第三氣缸，齒輪四配合在齒條五處。這里驅動機構利用齒輪四、齒條五的作用是，能夠精準的驅動轉動桿從0°轉動到180°，其結構簡單、驅動精度高，操作方便。

進一步完善，驅動機構包括固定在支撐框上的伺服電機九及換向減速器，伺服電機七的轉軸固定在換向減速器的輸入軸處，換向減速器的輸出軸固定有齒輪六，齒輪六與齒輪四齒輪嚙合。這里驅動機構利用換向減速器、伺服電機九的作用是，可以利用伺服電機九精準的驅動轉動桿從0°轉動到180°的位置，驅動精準，效率高。

進一步完善，真空吸盤一上固定有固定件一，固定件一插接在方形橫架上，方形橫架與真空吸盤一之間安裝有壓縮彈簧一，固定件一為螺紋桿，固定件一上螺紋連接有螺母一。這里壓縮彈簧一、螺母一、固定件一的作用是，用于真空吸盤一柔性吸住薄板原料，避免薄板原料局部被壓變形。

進一步完善，真空吸盤二上固定有固定件二，固定件二插接在長方形框架一上，長方形框架一與真空吸盤二之間安裝有壓縮彈簧二，固定件二為螺紋桿，固定件二上螺紋連接有螺母二。這里壓縮彈簧二、螺母二、固定件二的作用是，用于真空吸盤二柔性吸住薄板原料，避免薄板原料局部被壓變形。

進一步完善，真空吸盤三上固定有固定件三，固定件三插接在長方形框架二上，長方形框架二與真空吸盤三之間安裝有壓縮彈簧三；固定件三為螺紋桿，固定件三上螺紋連接有螺母三。這里壓縮彈簧三、螺母三、固定件三的作用是，用于真空吸盤三柔性吸住薄板原料，避免薄板原料局部被壓變形。

進一步完善，真空吸盤四上固定有固定件四，固定件四插接在長方形框架三上，長方形框架三與真空吸盤四之間安裝有壓縮彈簧四；固定件四為螺紋桿，固定件四上螺紋連接有螺母四。這里壓縮彈簧四、螺母四、固定件四的作用是，用于真空吸盤四柔性吸住薄板運料，避免薄板原料局部被壓變形。

進一步完善，真空吸盤五上固定有固定件五，固定件五插接在長方形框架四上，長方形框架四與真空吸盤五之間安裝有壓縮彈簧五；固定件五為螺紋桿，固定件五上螺紋連接有螺母五。這里壓縮彈簧五、螺母五、固定件五的作用是，用于真空吸盤五柔性吸住薄板原料，避免薄板原料局部被壓變形。

本實用新型有益的效果是：本實用新型結構設計巧妙、合理，利用開關柜底盤車主體薄板送料裝置、沖壓裝置一、開關柜底盤車主體薄板出料及換向裝置、開關柜底盤車主體薄板送入裝置、沖壓裝置二、開關柜底盤車主體薄板輸出裝置，能夠高效的對薄板原料上的沖壓孔一進行沖壓、自動翻轉換向、再自動對薄板原料上的沖壓孔二進行沖壓，生產效率高，值得推廣應用。

附圖說明

圖1為本實用新型的結構示意圖；

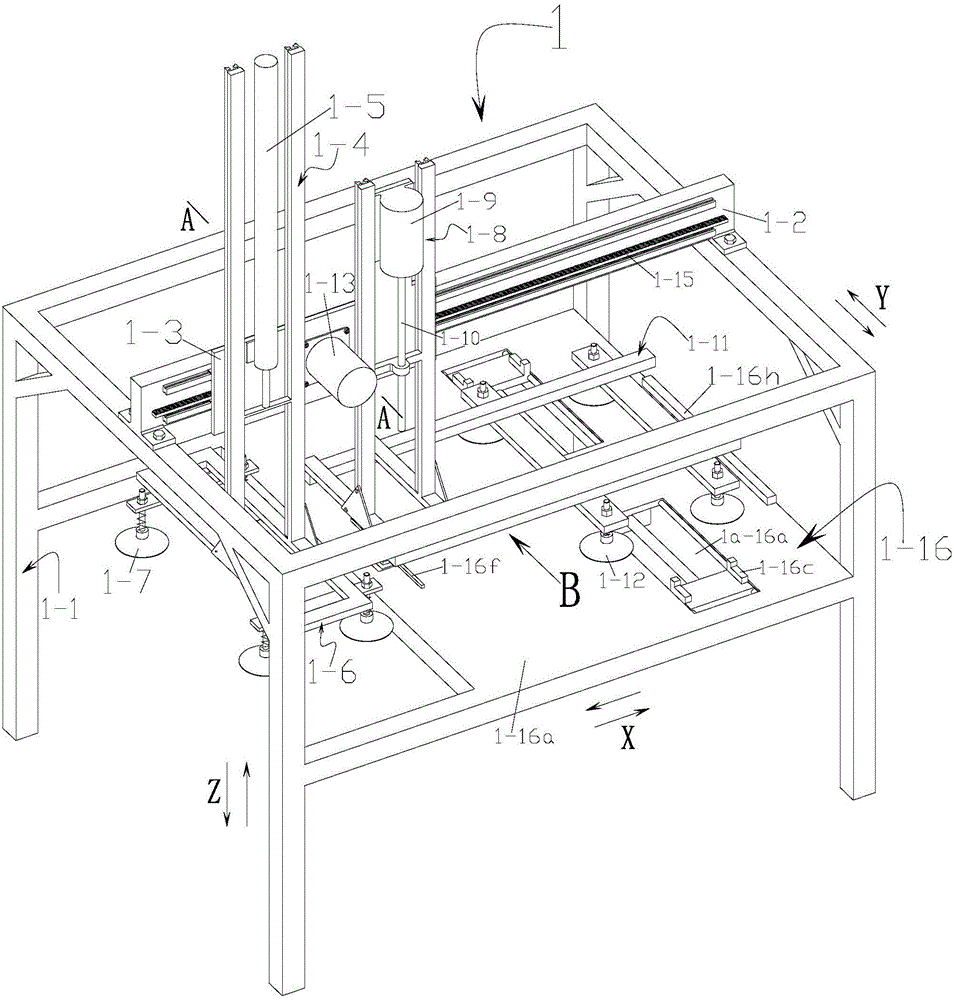

圖2為本實用新型中開關柜底盤車主體薄板送料裝置的立體圖一；

圖3為本實用新型中開關柜底盤車主體薄板送料裝置的另一視角立體圖二；

圖4為本實用新型中開關柜底盤車主體薄板送料裝置的側視圖一；

圖5為圖4的A-A剖面圖；

圖6為本實用新型中開關柜底盤車主體薄板送料裝置上校正機構一的立體圖三；

圖7為本實用新型中開關柜底盤車主體薄板出料及換向裝置的立體圖四；

圖8為本實用新型中開關柜底盤車主體薄板出料及換向裝置的側視圖二；

圖9為圖8的B-B剖面圖；

圖10為本實用新型中開關柜底盤車主體薄板出料及換向裝置上換向部件的立體圖五；

圖11為本實用新型中開關柜底盤車主體薄板出料及換向裝置的原理圖；

圖12為本實用新型中開關柜底盤車主體薄板出料及換向裝置上另一種驅動機構的結構示意圖；

圖13為本實用新型中開關柜底盤車主體薄板送入裝置的立體圖六；

圖14為本實用新型中開關柜底盤車主體薄板送入裝置的側視圖三；

圖15為圖14的C-C剖面圖；

圖16為開關柜底盤車主體薄板送入裝置的局部立體圖；

圖17為開關柜底盤車主體薄板送入裝置中校正機構二區域的立體圖七；

圖18為開關柜底盤車主體薄板送入裝置中校正機構二區域另一視角的立體圖八；

圖19為本實用新型中開關柜底盤車主體薄板輸出裝置的結構示意圖；

圖20為圖19的D-D剖視圖；

圖21為本實用新型中開關柜底盤車主體薄板被沖壓的流程圖；

圖22為開關柜底盤車的立體圖。

附圖標記說明：開關柜底盤車主體薄板送料裝置1，基架一1-1，橫梁一1-2，移動板一1-3，豎桿件一1-4，第一氣缸1-5，方形橫架1-6，真空吸盤一1-7，豎桿件二1-8，伺服電機一1-9，螺紋桿一1-10，長方形框架一1-11，真空吸盤二1-12，伺服電機二1-13，齒輪二1-14，齒條一1-15，校正機構一1-16，支撐板1-16a，通孔一1a-16a，通孔二1b-16a，滑動塊一1-16b，推動塊一1-16c，第一雙向氣缸1-16d，滑動塊二1-16e，長條推桿一1-16f，第一多級氣缸1-16g，阻擋塊一1-16h，固定件一1-17，壓縮彈簧一1-18，螺母一1-19，固定件二1-20，壓縮彈簧二1-21，螺母二1-22，沖壓裝置一2，沖壓機一2-1，沖壓模具一2-2，開關柜底盤車主體薄板出料及換向裝置3，基架二3-1，橫梁二3-2，移動板二3-3，豎桿件三3-4，伺服電機三3-5，螺紋桿二3-6，長方形框架二3-7，真空吸盤三3-8，伺服電機四3-9，齒輪二3-10，齒條二3-11，基架三3-12，輸送帶3-13，轉動桿3-14，電磁鐵3-15，限位桿3-16，齒輪三3-17，齒輪四3-18，支撐框3-19，連接軸3-20，驅動機構3-21，齒條五3-21a，第三氣缸3-21b，伺服電機九3-21c，換向減速器3-21d，齒輪六3-21e，固定件三3-22，壓縮彈簧三3-23，螺母三3-24，開關柜底盤車主體薄板送入裝置4，基架四4-1， 橫梁三4-2，移動板三4-3，豎桿件四4-4，長方形框架三4-5，方形支架4-6，真空吸盤四4-7，第二氣缸4-8，絲桿4-9，伺服電機五4-10，伺服電機六4-11，齒輪五4-12，齒條三4-13，擱放平臺4-14，校正機構二4-15，通孔三4-15a，滑動塊三4-15b，推動塊三4-15c，第二雙向氣缸4-15d，通孔四4-15e，滑動塊四4-15f，長條推桿二4-15g，第二多級氣缸4-15h，阻擋塊二4-15j，固定件四4-16，壓縮彈簧四4-17，螺母四4-18，沖壓裝置二5，沖壓折彎機5-1，沖壓模具二5-2，開關柜底盤車主體薄板輸出裝置6，基架五6-1，橫梁四6-2，移動板四6-3，豎桿件五6-4，伺服電機七6-5，螺紋桿三6-6，長方形框架四6-7，真空吸盤五6-8，伺服電機八6-9，齒輪五6-10，齒條四6-11，固定件五6-12，壓縮彈簧五6-13，螺母五6-14，原料放置臺7，薄板原料8，一次沖壓后的開關柜底盤車主體薄板9，二次沖壓后的開關柜底盤車主體薄板10，開關柜底盤車示意圖11，基板部11-1折邊部11-2，沖壓孔一11-3，沖壓孔二11-4，沖壓面一11-5，沖壓面二11-6。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

實施例一：

參照附圖1、2、4、5、6、7、8、9、10、11、13、14、15、16、17、18、19、20、21：這種開關柜底盤車主體薄板自動沖壓設備，從左到右依次包括開關柜底盤車主體薄板送料裝置1、沖壓裝置一2、開關柜底盤車主體薄板出料及換向裝置3、開關柜底盤車主體薄板送入裝置4、沖壓裝置二5、開關柜底盤車主體薄板輸出裝置6；開關柜底盤車主體薄板送料裝置1包括基架一1-1及固定在基架一1-1頂端并沿“X”方向設置的橫梁一1-2，橫梁一1-2的側面滑動連接有移動板一1-3，移動板一1-3上滑動連接有沿“Z”方向上下移動的豎桿件一1-4，移動板一1-3上固定有驅動豎桿件一1-4沿“Z”方向上下移動的第一氣缸1-5，豎桿件一1-4的底端固定有方形橫架1-6，方形橫架1-6的四角都安裝有與真空泵連接的真空吸盤一1-7；移動板一1-3上滑動連接有沿“Z”方向上下移動的豎桿件二1-8，移動板一1-3上固定有伺服電機一1-9，伺服電機一1-9的轉軸上固定有螺紋桿一1-10，螺紋桿一1-10螺紋連接在豎桿件二1-8上，豎桿件二1-8的底端固定有長方形框架一1-11，長方形框架一1-11的長邊與“X”方向一致，長方形框架一1-11長邊前端底部都四角安裝有與真空泵連接的真空吸盤二1-12；移動板一1-3上安裝有伺服電機二1-13，伺服電機二 1-13的轉軸上固定有齒輪一1-14，橫梁一1-2的側面固定有沿“X”方向設置的齒條一1-15，齒輪一1-14配合在齒條一1-15上；基架一1-1上設置有用于開關柜底盤車主體板薄板校正的校正機構一1-16；校正機構一1-16包括固定在基架一1-1上且位于橫梁一1-2下方的支撐板1-16a，開在支撐板1-16a的外端并沿“Y”方向設置的一對相對設置的通孔一1a-16a，通孔一1a-16a上滑動連接有滑動塊一1-16b，滑動塊一1-16b頂面上固定有推動塊一1-16c，支撐板1-16a的底面上固定有第一雙向氣缸1-16d，第一雙向氣缸1-16d的兩側活塞桿分別固定在兩側的滑動塊一1-16b上，支撐板1-16a的內端開有沿“X”設置的通孔二1b-16a，通孔二1b-16a上滑動連接有滑動塊二1-16e，滑動塊二1-16e的頂端固定有沿“Y”方向設置的長條推桿一1-16f，支撐板1-16a的底部固定有驅動滑動塊二1-16e沿“X”方向運動的多級氣缸一1-16g，滑動塊一1-16b外側設有固定在支撐板16-1上且與長條推桿一1-16f相對設置的阻擋塊一1-16h；沖壓裝置一2包括沖壓機一2-1及固定在沖壓機一2-1上的沖壓模具一2-2；開關柜底盤車主體薄板出料及換向裝置3包括基架二3-1及固定在基架二3-1頂端并沿“X”方向設置的橫梁二3-2，橫梁二3-2的側面滑動連接有移動板二3-3，移動板二3-3上滑動連接有沿“Z”方向上下移動的豎桿件三3-4，移動板二3-3上固定有伺服電機三3-5，伺服電機三3-5的轉軸上固定有螺紋桿二3-6，螺紋桿二3-6螺紋連接在豎桿件三3-4上，豎桿件三3-4的底端與長方形框架二3-7右端固定，長方形框架二3-7的長邊與“X”方向一致，長方形框架二3-7的左端四角都安裝有與真空泵連接的真空吸盤三3-8；移動板二3-3上安裝有伺服電機四3-9，伺服電機四3-9的轉軸上固定有齒輪二3-10，橫梁二3-2的側面固定有沿“X”方向設置的齒條二3-11，齒輪二3-10配合在齒條二3-11上；基架二3-1的下方擱放有基架三3-12，基架三3-12上安裝有通過電機驅動的輸送帶3-13，輸送帶3-13外端的前后兩側部都設有轉動桿3-14，轉動桿3-14的外端部固定有齒輪三3-17，齒輪三3-17轉動連接在基架三3-12上，轉動桿3-14的頂面上固定有電磁鐵3-15，電磁鐵3-15的側部設有固定在轉動桿3-14頂面的限位桿3-16，當轉動桿3-14位于初始水平位置時、電磁鐵3-15的頂面與輸送帶3-13的頂面位置匹配、限位桿3-16的頂端高于輸送帶3-13的頂面，齒輪三3-17上齒輪嚙合有齒輪四3-18，基架三3-12上固定有支撐框3-19，齒輪四3-18轉動連接在支撐框3-19上，兩齒輪四3-18之間固定有連接軸3-20，支撐框3-19上固定有驅動齒輪四3-18旋轉的驅動機構3-21；開關柜底盤車主體薄板送入 裝置4包括基架四4-1及固定在基架四4-1頂端并沿“X”方向放置的橫梁三4-2，橫梁三4-2的側面滑動連接有移動板三4-3，移動板三4-3上滑動連接有沿“Z”方向上下移動的豎桿件四4-4，豎桿件四4-4的下方設有長方形框架三4-5，長方形框架三4-5的長邊沿“X”方向設置，長方形框架三4-5與豎桿件四4-4的底端固定，長方形框架三4-5上滑動連接有方形支架4-6，方形支架4-6的四角都安裝有與真空泵連接的真空吸盤四4-7，移動板三4-3上固定有第二氣缸4-8，第二氣缸4-8的活塞桿固定在豎桿件四4-4上，長方形框架三4-5上安裝有沿“X”方向設置的絲桿4-9，絲桿4-9與方形支架4-6螺紋連接，絲桿4-9通過固定在長方形框架三4-5上的伺服電機五4-10驅動；移動板三4-3上安裝有伺服電機六4-11，伺服電機六4-11的轉軸上固定有齒輪五4-12，橫梁三4-2的側面固定有沿“X”方向設置的齒條三4-13，齒輪五4-12配合在齒條三4-13上；基架四4-1的左側下方固定有擱放平臺4-14，擱放平臺4-14上設置有用于開關柜底盤車主體薄板校正的校正機構二4-15，校正機構二4-15包括開在擱放平臺4-14外端并沿“Y”方向設置的一對相對設置的通孔三4-15a，通孔三4-15a上滑動連接有滑動塊三4-15b，滑動塊三4-15b的頂面上固定有推動塊二4-15c，擱放平臺4-14內固定有第二雙向氣缸4-15d，第二雙向氣缸4-15d的兩側活塞桿分別固定在兩側的滑動塊三4-15b上，擱放平臺4-14的內端開有沿“X”設置的通孔四4-15e，通孔四4-15e上滑動連接有滑動塊四4-15f，滑動塊四4-15f的頂端固定有沿“Y”方向設置的長條推桿二4-15g，擱放平臺4-14的底部固定有驅動滑動塊四4-15f沿“X”方向運動的第二多級氣缸4-15h，滑動塊三4-15b外側設有固定在擱放平臺4-14上且與長條推桿二4-15g相對設置的阻擋塊二4-15j；沖壓裝置二5包括沖壓機二5-1及固定在沖壓機二5-1上的沖壓模具二5-2；開關柜底盤車主體薄板輸出裝置6包括基架五6-1及固定在基架五6-1頂端并沿“X”方向設置的橫梁四6-2，橫梁四6-2的側面滑動連接有移動板四6-3，移動板四6-3上滑動連接有沿“Z”方向上下移動的豎桿件五6-4，移動板四6-3上固定有伺服電機七6-5，伺服電機七6-5的轉軸上固定有螺紋桿三6-6，螺紋桿三6-6螺紋連接在豎桿件五6-4上，豎桿件五6-4的底端與長方形框架四6-7右端固定，長方形框架四6-7的長邊與“X”方向一致，長方形框架四6-7的左端四角都安裝有與真空泵連接的真空吸盤五6-8；移動板四6-3上安裝有伺服電機八6-9，伺服電機八6-9的轉軸上固定有齒輪五6-10，橫梁四6-2的側面固定有沿“X”方向設置的齒條四6-11，齒輪五6-10配 合在齒條四6-11上。

驅動機構3-21包括滑動連接在支撐框3-19上并沿“X”方向運動的齒條五3-21a及驅動齒條五3-21a運動的第三氣缸3-21b，齒輪四3-18配合在齒條五3-21a處。

真空吸盤一1-7上固定有固定件一1-17，固定件一1-17插接在方形橫架1-6上，方形橫架1-6與真空吸盤一1-7之間安裝有壓縮彈簧一1-19，固定件一1-17為螺紋桿，固定件一1-17上螺紋連接有螺母一1-21。

真空吸盤二1-12上固定有固定件二1-18，固定件二1-18插接在長方形框架一1-11上，長方形框架一1-11與真空吸盤二1-12之間安裝有壓縮彈簧二1-20，固定件二1-18為螺紋桿，固定件二1-18上螺紋連接有螺母二1-22。

真空吸盤三3-8上固定有固定件三3-22，固定件三3-22插接在長方形框架二3-7上，長方形框架二3-7與真空吸盤三3-8之間安裝有壓縮彈簧三3-23；固定件三3-22為螺紋桿，固定件三3-22上螺紋連接有螺母三3-24。

真空吸盤四4-7上固定有固定件四4-16，固定件四4-16插接在長方形框架三4-5上，長方形框架三4-5與真空吸盤四4-7之間安裝有壓縮彈簧四4-17；固定件四4-16為螺紋桿，固定件四4-16上螺紋連接有螺母四4-18。

真空吸盤五6-8上固定有固定件五6-12，固定件五6-12插接在長方形框架四6-7上，長方形框架四6-7與真空吸盤五6-8之間安裝有壓縮彈簧五6-13；固定件五6-12為螺紋桿，固定件五6-12上螺紋連接有螺母五6-14。

使用時，把薄板原料8放置到原料放置臺7處，啟動第一氣缸1-5帶動方形橫架1-6下移，直到真空吸盤一1-7吸住薄板原料8，第一氣缸1-5帶動薄板原料8上移到方形橫架1-6的初始位置，然后伺服電機二1-13帶動移動板一1-3向右移動，把薄板原料8帶到校正機構一1-16的上方，然后第一氣缸1-15帶動方形橫架1-6下移一小段距離，真空吸盤一1-7充氣把薄板原料8放置在支撐板1-16a上，啟動第一多級氣缸1-16g控制長條推桿一1-16f推動薄板原料8到達阻擋塊一1-16h處停止對薄板原料8進行前后校正，再利用第一雙向氣缸1-16d驅動滑動塊一1-16b對薄板原料8左右校正，校正好薄板原料8后，利用伺服電機一1-9驅動長方形框架一1-11下移并利用真空吸盤二1-12吸住校正好的薄板原料8并上移到初始位置，隨后利用伺服電機二1-13驅動移動板一1-3右移，把薄板原 料8送入沖壓模具一2-2的上方合適位置，真空吸盤二1-12充氣放下薄板原料8，薄板原料8通過沖壓裝置一2的沖壓，沖壓出沖壓孔一11-3，薄板原料8變成一次沖壓后的開關柜底盤車主體薄板9，隨后啟動開關柜底盤車主體薄板出料及換向裝置3中伺服電機四3-9，驅動移動板二3-3左移，把長方形框架二3-7伸入到?jīng)_壓模具一2-2處，再啟動伺服電機三3-5，驅動長方形框架二3-7下移，直到真空吸盤三3-8吸住一次沖壓后的開關柜底盤車主體薄板9，再把一次沖壓后的開關柜底盤車主體薄板9上移，利用伺服電機四3-9，驅動移動板二3-3右移，把一次沖壓后的開關柜底盤車主體薄板9從沖壓模具一2-2中帶出到輸送帶3-13的上方，再利用伺服電機三3-5驅動一次沖壓后的開關柜底盤車主體薄板9下移，真空吸盤三3-8充氣，把一次沖壓后的開關柜底盤車主體薄板9放置在輸送帶3-13處并向右移動，直到被限位桿3-16阻擋，這時電磁鐵3-15通電吸住一次沖壓后的開關柜底盤車主體薄板9，然后驅動機構3-21中的第三氣缸3-21b驅動轉動桿3-14順時針旋轉180°，這時電磁鐵3-15斷電，一次沖壓后的開關柜底盤車主體薄板9掉落到開關柜底盤車主體薄板送料裝置4內的擱放平臺4-14頂面處，在利用第二多級氣缸4-15h帶動長條推桿二4-15g推動翻轉換向后的一次沖壓后的開關柜底盤車主體薄板9到達阻擋塊二4-15h處停止，從而對一次沖壓后的開關柜底盤車主體薄板9前后校正，然后利用第二雙向氣缸4-15d驅動滑動塊三4-15b相互靠攏，利用推動塊二4-15c校正好一次沖壓后的開關柜底盤車主體薄板9的左右位置，緊接著，利用第二氣缸4-8驅動長方形框架三4-5下移，真空吸盤四4-7吸住校正好的一次沖壓后的開關柜底盤車主體薄板9上移到初始位置，然后利用伺服電機五4-10驅動方形支架4-6帶動一次沖壓后的開關柜底盤車主體薄板9移動到長方形框架三4-5的最右端后停止，然后利用伺服電機六4-11驅動移動板三4-3右移，把一次沖壓后的開關柜底盤車主體薄板9輸送到?jīng)_壓裝置二5的沖壓模具二5-2處，然后利用第二氣缸4-8下移一小段距離，真空吸盤四4-7充氣，把一次沖壓后的開關柜底盤車主體薄板9放置到?jīng)_壓模具二5-2處對沖壓孔二11-4進行沖壓，沖壓孔二11-4沖好后，啟動伺服電機八6-9驅動移動板四6-3，把長方形框架四6-7左移到?jīng)_壓模具二5-2處并利用伺服電機七6-5驅動長方形框架四6-7下移，真空吸盤五6-8吸住二次沖壓后的開關柜底盤車主體薄板10后上移，然后利用伺服電機七6-5驅動移動板四6-3右移，把二次沖壓后的開關柜底盤車主體薄板10帶到指定位置，真空吸盤五6-8充氣，二次沖壓后的開關柜底盤 車主體薄板10掉落到指定位置。這里第一雙向氣缸和第二雙向氣缸都為市面上通用產品，這里選用SMC雙向氣缸；本實用新型只針對開關柜底盤車示意圖11上沖壓孔一11-3和沖壓孔二11-4的自動加工，不包含開關柜底盤車示意圖(圖22)上折邊部的加工，圖22只為了增加對本方案的理解，圖22為利用本實用新型二次沖壓后的開關柜底盤車主體薄板10折邊成型的開關柜底盤車示意圖11，位于折邊部11-2的沖壓孔二11-4的毛刺朝內，工人在搬運開關柜底盤車主體到指定位置時，不會誤傷手指，而且沖壓孔二11-4的毛刺朝內，在對沖壓孔二11-4的毛刺打磨去除時，打磨痕跡位于內側，不會影響開關柜底盤車的美觀。

實施例二：

參照附圖12：這種開關柜底盤車主體薄板自動沖壓設備，與實施例一不同之處在于：驅動機構3-21包括固定在支撐框3-19上的伺服電機九3-21c及換向減速器3-21d，伺服電機九3-21c的轉軸固定在換向減速器3-21d的輸入軸處，換向減速器3-21d的輸出軸固定有齒輪六3-21e，齒輪六3-21e與齒輪四3-18齒輪嚙合。其沖壓薄板原料8的原理與實施例一相同，只不過驅動機構3-21的動力源利用伺服電機九3-21c、換向減速器3-21d及齒輪六3-21e驅動齒輪四3-18旋轉并帶動轉動桿3-14順時針旋轉180°。

雖然本實用新型已通過參考優選的實施例進行了圖示和描述，但是，本專業普通技術人員應當了解，在權利要求書的范圍內，可作形式和細節上的各種各樣變化。
