本實用新型涉及一種液壓機，尤其涉及一種雙聯式液壓機。

背景技術：

目前，壓制兩端對稱彎曲的棒類工件均使用一臺壓機來完成，對于較短的工件來說，需要兩次移動來完成，而對于較長的工件來說，則需要將材料掉頭，操作比較麻煩，很不方便。

技術實現要素：

本實用新型針對不足，提供一種操作簡單、使用方便的雙聯式液壓機。

本實用新型解決上述技術問題的技術方案如下：

一種雙聯式液壓機，包括底座，底座上面固定連接有固定壓機單元，其特征在于，固定壓機單元一側的底座上面固定連接有滑軌，滑軌上面左右滑動連接有移動壓機單元，移動壓機單元下面相對旋轉連接有傳動軸，傳動軸端部通過斜齒輪組傳動連接有齒輪軸，滑軌的立面固定連接有齒條，齒條與齒輪軸傳動相連，傳動軸的其中一端傳動連接有手輪。

根據所述的雙聯式液壓機，其特征在于，所述傳動軸的左右兩端部均分別各自傳動連接所述齒輪軸，所述底座上面前后對應固定連接兩根所述滑軌，每根滑軌的立面均分別固定連接所述齒條，同一側的齒輪軸與齒條兩兩對應傳動相連。

根據所述的雙聯式液壓機，其特征在于，所述齒條位于所述滑軌的內側立面。

根據所述的雙聯式液壓機，其特征在于，所述移動壓機單元外側的所述底座固定連接有豎直設置的支撐桿，支撐桿上端固定連接有夾套，夾套內左右活動連接有標尺，標尺與移動壓機單元相對應，夾套的側壁螺紋連接有定位螺絲，定位螺絲里端頂在標尺外。

根據所述的雙聯式液壓機，其特征在于，所述夾套的右投影形狀為開口向上的“U”型。

根據所述的雙聯式液壓機，其特征在于，所述手輪與所述傳動軸之間連接有推力軸承，所述斜齒輪組與所述齒輪軸之間也連接有推力軸承。

本實用新型在原有壓機的基礎上增加了可以活動的移動壓機單元，移動壓機單元與固定壓機單元之間的距離可以任意調節，通過本實用新型可以輕松完成對兩端需要對稱彎曲的棒類工件的壓制，極大地方便了這種對稱軸類、管類的折彎成型，操作簡單、調節使用方便。

附圖說明

圖1為本實用新型的結構示意圖；

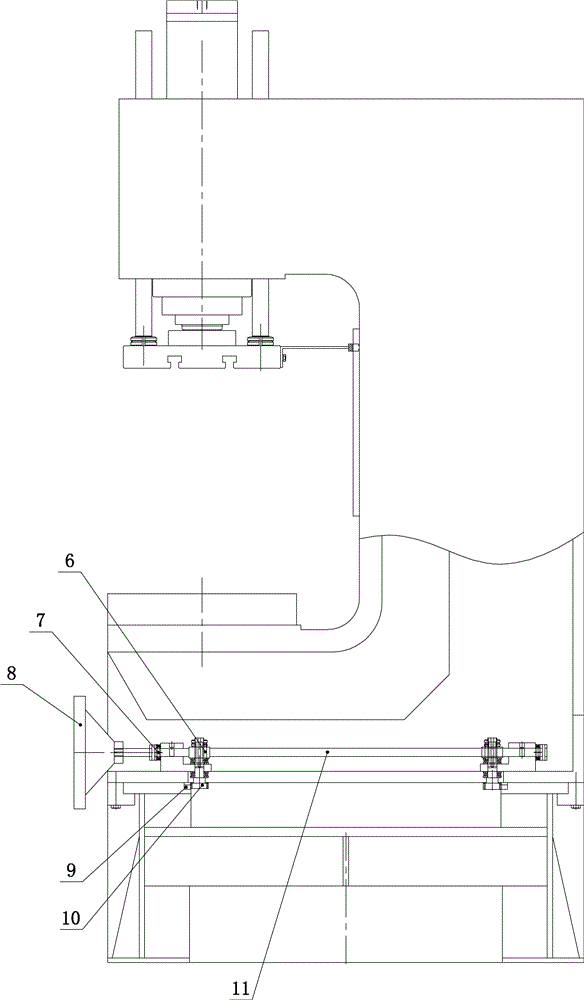

圖2為圖1的右視結構示意圖。

附圖中：

1、滑軌；2、底座；3、固定壓機單元；4、工件；5、移動壓機單元；6、斜齒輪組；7、推力軸承；8、手輪；9、齒條；10、齒輪軸；11、傳動軸；12、標尺；13、定位螺絲；14、夾套；15、支撐桿。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1和圖2所示，一種雙聯式液壓機，包括底座2，底座2上面固定連接有固定壓機單元3，固定壓機單元3一側的底座2上面固定連接有滑軌1，滑軌1上面左右滑動連接有移動壓機單元5，移動壓機單元5下面相對旋轉連接有傳動軸11，傳動軸11端部通過斜齒輪組6傳動連接有齒輪軸10，滑軌1的立面固定連接有齒條9，齒條9與齒輪軸10傳動相連，傳動軸11的其中一端傳動連接有手輪8。

在本實施例中，所述傳動軸11的左右兩端部均分別各自傳動連接所述齒輪軸10，所述底座2上面前后對應固定連接兩根所述滑軌1，每根滑軌1的立面均分別固定連接所述齒條9，同一側的齒輪軸10與齒條9兩兩對應傳動相連。述齒條9位于所述滑軌1的內側立面。移動壓機單元5外側的所述底座2固定連接有豎直設置的支撐桿15，支撐桿15上端固定連接有夾套14，夾套14內左右活動連接有標尺12，標尺12與移動壓機單元5相對應，夾套14的側壁螺紋連接有定位螺絲13，定位螺絲13里端頂在標尺12外。所述夾套14的右投影形狀為開口向上的“U”型。所述手輪8與所述傳動軸11之間連接有推力軸承7，所述斜齒輪組6與所述齒輪軸10之間也連接有推力軸承7。

在本實用新型中，固定壓機單元固定在底座上，移動壓機單元可在底座上通過轉動手輪左右移動，轉動手輪時，傳動軸上的45度斜齒輪組將運動方向轉變90度再帶動齒輪軸轉動，繼而撥著齒條使移動壓機單元移動。固定壓機單元和移動壓機單元之間距離的長短可在機器移動范圍內任意調整，以適應中間部分長短需經常變換的情況。
