本實用新型涉及鉆孔夾具領域，尤指一種球閥法蘭鉆孔夾具。

背景技術：

目前，大多數用于加工閥體的法蘭鉆孔夾具，基本都是一個規格一個模板夾具，而且傳統的法蘭孔鉆孔夾具是采用鉆模板鎖緊并且通過定位桿校正定位后，再在閥體上鉆孔，這樣容易造成孔偏斜，精確度不高，影響質量。

技術實現要素：

為解決上述問題，本實用新型提供一種可更換不同規格閥門、定位準確的球閥法蘭鉆孔夾具。

為實現上述目的，本實用新型采用的技術方案是：一種球閥法蘭鉆孔夾具，包括底座、鉆模、定位桿，還包括止口盤、升降裝置，所述止口盤、底座設有對應的止口、鍵槽，所述鍵槽內設有第一平鍵，所述止口盤一端通過止口與底座連接、另一端通過第一平鍵與底座連接，所述鉆模設于止口盤上端，所述鉆模與止口盤之間放置工件，所述止口盤上設有定位銷孔，所述工件與止口盤通過定位銷穿過定位銷孔固定，所述升降裝置通過螺釘固定設于底座上，所述升降裝置底部設有第二平鍵，所述底座上設有對應第二平鍵的T型槽，所述升降裝置與底座通過第二平鍵、T型槽可移動固定，所述定位桿一端通過轉軸可旋轉固定設于升降裝置上端。

具體地，所述升降裝置包括升降固定桿、固定座，所述固定座通過螺釘與升降固定桿上側固定連接，所述定位桿通過轉軸與固定座可旋轉連接。

具體地，所述升降裝置內設有絲桿升降裝置，所述升降固定桿與絲桿升降裝置連接，所述升降固定桿通過絲桿升降裝置可上下移動。

具體地，所述鉆模包括鉆模板、導柱，所述導柱與底座固定連接，所述鉆模板可滑動的設置在導柱上，所述鉆模板上設有鉆孔，所述鉆孔上設有鉆套。

具體地，所述止口使用內六角圓柱頭螺釘固定。

具體地，所述定位桿上設有吊環螺釘。

具體地，所述定位銷是棱形定位銷。

本實用新型的有益效果在于：本實用新型球閥法蘭鉆孔夾具的止口盤通過止口和第一平鍵與底座連接，拆卸方便，可更換不同規格的工件鉆孔，而且止口盤上設有定位銷孔，能夠連接工件與止口盤，起到定位和防呆作用；而定位桿固定在升降裝置上，可根據不同規格的工件調整高度，升降裝置底部設有第二平鍵，第二平鍵可在T型槽中前后移動，使得定位桿能夠更好的固定鉆模，確定鉆孔的正確位置，防止工件在加工過程中產生偏移，定位更精確。

附圖說明

圖1 是本實用新型的正面結構示意圖。

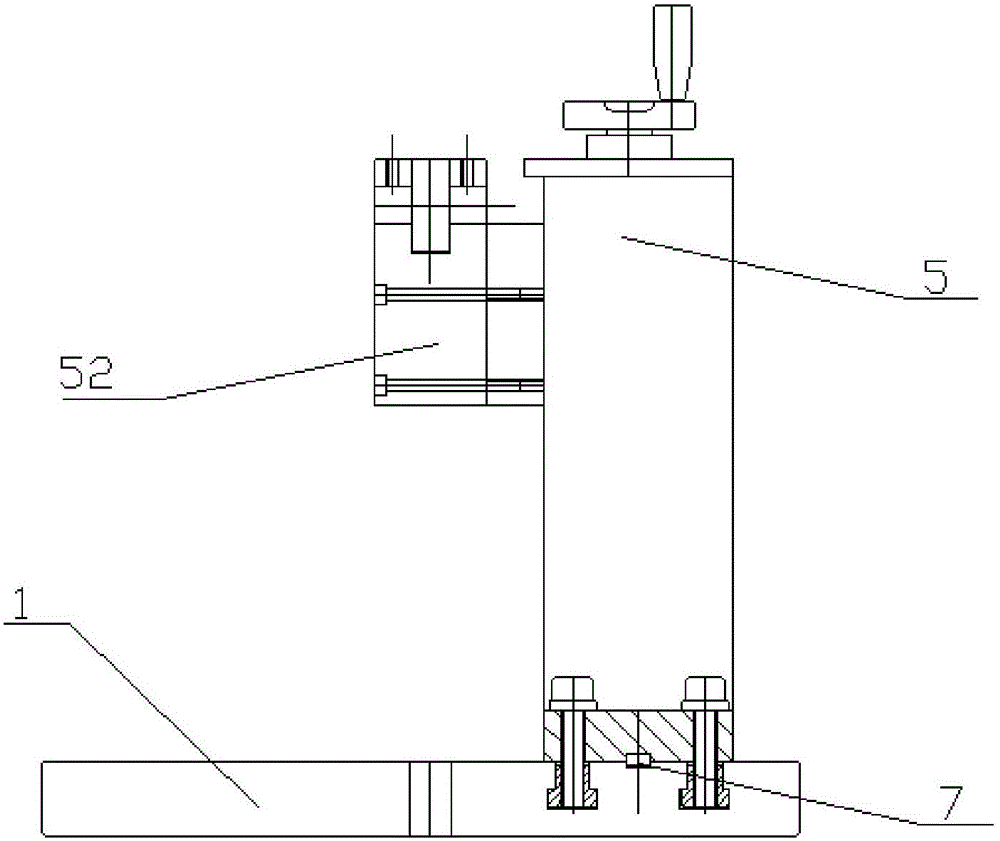

圖2 是本實用新型的側面結構示意圖。

附圖標號說明：1. 底座；2. 鉆模；21.鉆模板；22.導柱；23.鉆孔；3. 定位桿；31.吊環螺釘；4.止口盤；41.定位銷孔；5.升降裝置；51.升降固定桿；52.固定座；6.第一平鍵；7.第二平鍵；8.工件；9.定位銷；10.轉軸。

具體實施方式

請參閱圖1-2所示，本實用新型關于一種球閥法蘭鉆孔夾具，包括底座1、鉆模2、定位桿3，還包括止口盤4、升降裝置5，所述止口盤4、底座1設有對應的止口、鍵槽，所述鍵槽內設有第一平鍵6，所述止口盤4一端通過止口與底座1連接、另一端通過第一平鍵6與底座1連接，所述鉆模2設于止口盤4上端，所述鉆模2與止口盤4之間放置工件8，所述止口盤4上設有定位銷孔41，所述工件8與止口盤4通過定位銷9穿過定位銷孔41固定，所述升降裝置5通過螺釘固定設于底座1上，所述升降裝置5底部設有第二平鍵7，所述底座1上設有對應第二平鍵7的T型槽，所述升降裝置5與底座1通過第二平鍵7、T型槽可移動固定，所述定位桿3一端通過轉軸10可旋轉固定設于升降裝置5上端。

與現有技術相比，本實用新型球閥法蘭鉆孔夾具的止口盤4通過止口和第一平鍵6與底座1連接，拆卸方便，可更換不同規格的工件8鉆孔，而且止口盤4上設有定位銷孔41，能夠連接工件8與止口盤4，起到定位和防呆作用；而定位桿3固定在升降裝置5上，可根據不同規格的工件調整高度，升降裝置5底部設有第二平鍵7，第二平鍵7可在T型槽中前后移動，使得定位桿3能夠更好的固定鉆模2，確定鉆孔的正確位置，防止工件8在加工過程中產生偏移，定位更精確。

具體地，所述升降裝置5包括升降固定桿51、固定座52，所述固定座52通過螺釘與升降固定桿51上側固定連接，所述定位桿3通過轉軸10與固定座52可旋轉連接。

采用上述方案，使得定位桿3能夠360°擺動，具有定向作用。

具體地，所述升降裝置5內設有絲桿升降裝置，所述升降固定桿51與絲桿升降裝置連接，所述升降固定桿51通過絲桿升降裝置可上下移動。

采用上述方案，絲桿升降裝置帶動升降固定桿51上下移動，從而帶動定位桿3上下移動，可根據不同規格的工件8調整定位桿3的高度，適用性更強。

具體地，所述鉆模2包括鉆模板21、導柱22，所述導柱22與底座1固定連接，所述鉆模板21可滑動的設置在導柱22上，所述鉆模板21上設有鉆孔23，所述鉆孔23上設有鉆套。

具體地，所述止口使用內六角圓柱頭螺釘固定。

采用上述方案，使得底座1與止口盤4更加緊固。

具體地，所述定位桿3上設有吊環螺釘31。

采用上述方案，更加便于擺動定位桿3。

具體地，所述定位銷9是棱形定位銷9。

下面通過具體實施例對本實用新型作進一步的說明。

本具體實施例球閥法蘭鉆孔夾具，底座1與止口盤4設有對應的止口、鍵槽，鍵槽內設有第一平鍵6，止口盤4一端通過止口與底座1連接、另一端通過第一平鍵6與底座1連接，鉆模2設于止口盤4上端，鉆模2與止口盤4之間放置工件8，止口盤4上設有定位銷孔41，工件8與止口盤4通過棱形定位銷9穿過定位銷孔41固定，能夠連接工件8與止口盤4，并起到定位與防呆作用。底座1上固定設有升降裝置5，升降裝置5底部設有第二平鍵7，底座1上設有對應第二平鍵7的T型槽，升降裝置5與底座1通過第二平鍵7、T型槽可移動固定，定位桿3通過轉軸10可360°旋轉固定于升降裝置5的固定座52上，升降裝置5內設有絲桿升降裝置，升降固定桿515與絲桿升降裝置連接，升降固定桿51通過絲桿升降裝置可上下移動，可根據不同規格的工件8調整升降裝置5的高度，從而調整定位桿3的高度，定位更加精確，應用更加廣泛。

以上實施方式僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通工程技術人員對本實用新型的技術方案作出的各種變形和改進，均應落入本實用新型的權利要求書確定的保護范圍內。
