本實用新型涉及一種鉆孔裝置，尤其涉及一種銅棒鉆孔裝置。

背景技術：

銅棒，指有色金屬棒材，銅質的。

鉆孔是指用鉆頭在實體材料上加工出孔的操作。

裝置是指機器、儀器和設備中結構復雜并具有某種獨立功用的物件。動詞指安裝。

現有的銅棒鉆孔裝置存在鉆孔困難、操作復雜、鉆孔速度慢的缺點，因此亟需設計一種鉆孔簡單、操作方便、鉆孔速度快的銅棒鉆孔裝置。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有的銅棒鉆孔裝置存在鉆孔困難、操作復雜、鉆孔速度慢的缺點，本實用新型要解決的技術問題是提供一種鉆孔簡單、操作方便、鉆孔速度快的銅棒鉆孔裝置。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種銅棒鉆孔裝置，包括有彈簧Ⅱ、收集箱、滑軌、底板、滾輪Ⅰ、拉線Ⅱ、手輪、轉桿、繞線輪、頂板、壓板Ⅰ、氣缸、螺桿、滑塊、滾輪Ⅱ、螺母、彈簧Ⅰ、電動輪、壓板Ⅱ和拉線Ⅰ，頂板底部左右兩側對稱設有螺母，螺母上設有螺桿，螺桿與螺母配合，螺桿上連接有轉桿，轉桿上設有繞線輪，繞線輪上繞有拉線Ⅱ，轉桿末端連接有手輪，頂板底部中間設有氣缸，氣缸底部連接有壓板Ⅰ，壓板Ⅰ底部左右兩側對稱設有彈簧Ⅰ，彈簧Ⅰ下端連接有壓板Ⅱ，壓板Ⅱ前側左右兩側對稱設有電動輪，電動輪上繞有拉線Ⅰ，拉線Ⅰ上端與壓板Ⅰ底部連接，頂板下方設有底板，底板頂部左右兩側對稱設有滾輪Ⅰ，底板頂部中間設有彈簧Ⅱ，彈簧Ⅱ上端連接有收集箱，底板頂部左右兩側對稱設有滑軌，滑軌上從上至下依次設有滾輪Ⅱ和滑塊，滑塊與收集箱上部連接，拉線Ⅱ繞過滾輪Ⅰ和滾輪Ⅱ，拉線Ⅱ末端與滑塊頂部連接。

優選地，還包括有LED燈，頂板底部左右兩側對稱設有LED燈。

工作原理：當需要使用本裝置給銅棒鉆孔時，將銅棒放置在壓板Ⅱ上，控制電動輪逆時針轉動，收拉線Ⅰ，帶動壓板Ⅰ向下移動，彈簧Ⅰ壓縮，當壓板Ⅰ和壓板Ⅱ將銅棒固定好時，關閉電動輪。控制氣缸伸長，使銅棒中心對準螺桿，當銅棒中心對準螺桿時，關閉氣缸。人工站在底板左右兩側手動順時針搖手輪，帶動轉桿順時針轉動，帶動螺桿一邊順時針轉動，一邊伸長，給銅棒鉆孔，由于轉桿順時針轉動，帶動繞線輪順時針轉動，收拉線Ⅱ，帶動滑塊向上移動，帶動收集箱在彈簧Ⅱ彈力作用下向上移動，彈簧Ⅱ伸長，收集箱收集鉆下來的銅屑，當銅棒鉆好孔后，人工站在底板左右兩側手動逆時針搖手輪，帶動轉桿逆時針轉動，帶動螺桿一邊逆時針轉動，一邊收縮，螺桿逐漸離開銅棒，當螺桿離開銅棒表面一定距離時，停止人工搖手輪，由于轉桿逆時針轉動，帶動繞線輪逆時針轉動，放拉線Ⅱ，帶動滑塊向下移動，帶動收集箱在彈簧Ⅱ彈力作用下向下移動，彈簧Ⅱ壓縮。控制電動輪順時針轉動，放拉線Ⅰ，壓板Ⅰ在彈簧Ⅰ彈力作用下向上移動，彈簧Ⅰ伸長，當壓板Ⅰ向上移動到一定距離時，關閉電動輪，人工將鉆好孔的銅棒取下，將收集箱內的銅屑處理掉。

因為還包括有LED燈，頂板底部左右兩側對稱設有LED燈，當光線不好時，打開LED燈，幫助人工看清裝置操作，當光線良好時，關閉LED燈。這樣起到了一個好的照明效果。

（3）有益效果

本實用新型達到了鉆孔簡單、操作方便、鉆孔速度快的效果，利用本裝置可以快速的將銅棒鉆孔。

附圖說明

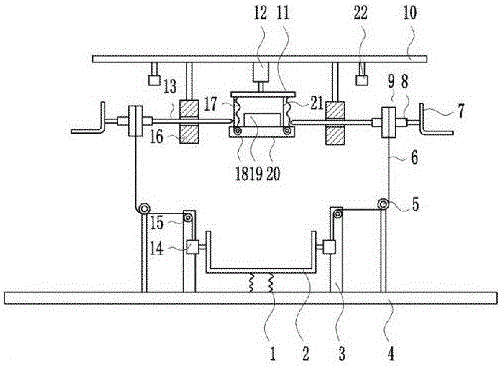

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-彈簧Ⅱ，2-收集箱，3-滑軌，4-底板，5-滾輪Ⅰ，6-拉線Ⅱ，7-手輪，8-轉桿，9-繞線輪，10-頂板，11-壓板Ⅰ，12-氣缸，13-螺桿，14-滑塊，15-滾輪Ⅱ，16-螺母，17-彈簧Ⅰ，18-電動輪，19-銅棒，20-壓板Ⅱ，21-拉線Ⅰ，22-LED燈。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種銅棒鉆孔裝置，如圖1-2所示，包括有彈簧Ⅱ1、收集箱2、滑軌3、底板4、滾輪Ⅰ5、拉線Ⅱ6、手輪7、轉桿8、繞線輪9、頂板10、壓板Ⅰ11、氣缸12、螺桿13、滑塊14、滾輪Ⅱ15、螺母16、彈簧Ⅰ17、電動輪18、壓板Ⅱ20和拉線Ⅰ21，頂板10底部左右兩側對稱設有螺母16，螺母16上設有螺桿13，螺桿13與螺母16配合，螺桿13上連接有轉桿8，轉桿8上設有繞線輪9，繞線輪9上繞有拉線Ⅱ6，轉桿8末端連接有手輪7，頂板10底部中間設有氣缸12，氣缸12底部連接有壓板Ⅰ11，壓板Ⅰ11底部左右兩側對稱設有彈簧Ⅰ17，彈簧Ⅰ17下端連接有壓板Ⅱ20，壓板Ⅱ20前側左右兩側對稱設有電動輪18，電動輪18上繞有拉線Ⅰ21，拉線Ⅰ21上端與壓板Ⅰ11底部連接，頂板10下方設有底板4，底板4頂部左右兩側對稱設有滾輪Ⅰ5，底板4頂部中間設有彈簧Ⅱ1，彈簧Ⅱ1上端連接有收集箱2，底板4頂部左右兩側對稱設有滑軌3，滑軌3上從上至下依次設有滾輪Ⅱ15和滑塊14，滑塊14與收集箱2上部連接，拉線Ⅱ6繞過滾輪Ⅰ5和滾輪Ⅱ15，拉線Ⅱ6末端與滑塊14頂部連接。

還包括有LED燈22，頂板10底部左右兩側對稱設有LED燈22。

工作原理：當需要使用本裝置給銅棒19鉆孔時，將銅棒19放置在壓板Ⅱ20上，控制電動輪18逆時針轉動，收拉線Ⅰ21，帶動壓板Ⅰ11向下移動，彈簧Ⅰ17壓縮，當壓板Ⅰ11和壓板Ⅱ20將銅棒19固定好時，關閉電動輪18?？刂茪飧?2伸長，使銅棒19中心對準螺桿13，當銅棒19中心對準螺桿13時，關閉氣缸12。人工站在底板4左右兩側手動順時針搖手輪7，帶動轉桿8順時針轉動，帶動螺桿13一邊順時針轉動，一邊伸長，給銅棒19鉆孔，由于轉桿8順時針轉動，帶動繞線輪9順時針轉動，收拉線Ⅱ6，帶動滑塊14向上移動，帶動收集箱2在彈簧Ⅱ1彈力作用下向上移動，彈簧Ⅱ1伸長，收集箱2收集鉆下來的銅屑，當銅棒19鉆好孔后，人工站在底板4左右兩側手動逆時針搖手輪7，帶動轉桿8逆時針轉動，帶動螺桿13一邊逆時針轉動，一邊收縮，螺桿13逐漸離開銅棒19，當螺桿13離開銅棒19表面一定距離時，停止人工搖手輪7，由于轉桿8逆時針轉動，帶動繞線輪9逆時針轉動，放拉線Ⅱ6，帶動滑塊14向下移動，帶動收集箱2在彈簧Ⅱ1彈力作用下向下移動，彈簧Ⅱ1壓縮?？刂齐妱虞?8順時針轉動，放拉線Ⅰ21，壓板Ⅰ11在彈簧Ⅰ17彈力作用下向上移動，彈簧Ⅰ17伸長，當壓板Ⅰ11向上移動到一定距離時，關閉電動輪18，人工將鉆好孔的銅棒19取下，將收集箱2內的銅屑處理掉。

因為還包括有LED燈22，頂板10底部左右兩側對稱設有LED燈22，當光線不好時，打開LED燈22，幫助人工看清裝置操作，當光線良好時，關閉LED燈22。這樣起到了一個好的照明效果。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
