本實用新型涉及濾波器波形調試的技術領域，具體是一種精調機用調整模組。

背景技術：

近年來，隨著現代化建設步伐的加快，電器產品、家電產品的需求量不斷上升，機械化和自動化生產、裝配流水線大量增加，在這種情況再采用人手抓取螺桿或鉚釘，用電動螺絲刀擰鎖的方式遠遠不能適應機械化和自動化大規模生產、裝配的需要。因此，如何解決高速鎖螺絲和提高鎖附質量問題已成為本領域技術人員十分關注的課題。

為解決這一問題，很多廠家研制出了各式各樣的自動螺絲鎖付裝置，其由一套氣動或電動機構先將夾嘴和螺絲一起運動到接近螺孔口的位置，然后通過另一套氣動或電動機構帶動螺絲刀和起子頭一起下行將螺絲頂出夾嘴，將螺絲或鉚釘鎖入螺孔。

然而隨著科學技術的不斷發展，螺絲鎖付裝置在不斷改進的同時也存在一定的弊端，比如現有用于精調機的調整模組還存在如下缺陷：

1、調整模組整體高度的調節較為繁瑣，工作時不容易精確校準工件；

2、批頭正旋反旋交替進行時，其底部一字頭和工件一字槽之間的間隙較大，從而嚴重影響了批頭的調節精度；

3、螺母、螺桿的跟轉現象時有發生，鎖付精度低。

技術實現要素：

實用新型目的：為了克服以上不足，本實用新型的目的是提供一種精調機用調整模組，該調整模組高度調節方便，批頭的調節精度高，工作時非常容易校準工件，同時避免了批頭下壓力對工件造成的損壞。

技術方案：為了實現以上目的，本實用新型所述的一種精調機用調整模組，包括：螺桿活動控制裝置、螺母活動控制裝置和升降控制裝置；升降控制裝置控制螺桿活動控制裝置的上下移動，螺母活動控制裝置控制螺母在螺桿旋轉過程中抱緊螺母，防止螺母跟轉；而螺桿活動控制裝置既實現螺桿的鎖付工作，也具有螺桿旋轉剎車功能，能夠在調整螺母時，鎖緊螺桿，防止螺桿的跟旋；通過在不同工序中設置螺母剎車和螺桿剎車，有效防止了螺母跟轉和螺桿跟轉現象的發生，提高了鎖付的精度。

本實用新型中所述螺桿活動控制裝置包括：批頭、刀柄、批頭抱緊剎車和鎖付電機；所述刀柄上方連接鎖付電機，下方連接批頭；所述批頭抱緊剎車套接在刀柄外周上；所述螺母活動控制裝置包括：套筒、花鍵軸和螺母抱緊剎車；所述套筒固定在花鍵軸的下端；所述套筒和花鍵軸為中空結構；所述批頭穿入花鍵軸內部的中心孔；所述螺母抱緊剎車安裝在花鍵軸上；所述升降控制裝置包括：聯軸器和上下移栽電缸；所述聯軸器固定在螺桿活動控制裝置上；所述上下移栽電缸通過聯軸器帶動螺桿活動控制裝置上下移動。

本實用新型的工作原理如下：在進行精確鎖付的工作時，先松開螺母，然后再給螺母一個預緊力后，需要實現螺母鎖緊，這時，所述螺母活動控制裝置中的套筒套接螺母外側，然后螺母抱緊剎車通過花鍵軸鎖定套筒，通過鎖定套筒實現對螺母位置的鎖定；

然后再旋轉螺桿，由于需要實現螺桿的精確調整，所以需要實現；批頭的一邊與螺桿頂端的槽口邊緣相貼緊；具體實現步驟為：調節所述升降控制裝置，升降控制裝置中的上下移栽電缸通過聯軸器將所述螺桿活動控制裝置下調，使批頭前端壓入螺桿頂端的槽口，然后鎖付電機旋轉使批頭的一邊與螺桿頂端的槽口貼緊，消除了批頭與螺桿的間隙，提高了精度；反之，如果需要精確調整螺母時，批頭抱緊剎車將刀柄抱緊，進而鎖緊了批頭，防止了螺母旋轉的過程中，螺桿跟隨旋轉的情況發生，實現了螺母螺桿的精確調整。

本實用新型中所述刀柄內部設置有彈簧，該彈簧位于批頭正上方，該彈簧的設置能夠消除了批頭的下壓力，起到緩沖減震作用，保護了加工工件。

作為優選方案，本實用新型中所述套筒通過鑲嵌方式與花鍵軸固定連接，其快換式套筒與花鍵軸相互連接穩定牢固，裝卸方便快捷，根據實際需要可隨時進行更換。

本實用新型中所述聯軸器和上下移栽電缸之間設置有滑臺，從而便于調整模組高度的調節。

本實用新型中所述螺母抱緊剎車和螺母鎖緊電機的一端均設置有同步帶輪，且兩個同步帶輪通過皮帶相互連接，傳動鎖緊效果非常好。

本實用新型中所述鎖付電機一側設置有恒力彈簧，從而消除機構自身重力，進一步減小了批頭的下壓力。

有益效果：與現有技術相比，本實用新型具有以下優點：

1、本實用新型中所述的一種精調機用調整模組，通過升降控制裝置的設置，實現了批頭高度的快速調節。

2、本實用新型中所述的一種精調機用調整模組，通過螺桿活動控制裝置、螺母活動控制裝置和升降控制裝置三個裝置之間的相互配合消除了批頭與螺桿頂端槽口之間的間隙，有效防止了螺母跟轉和螺桿跟轉現象的發生，提高了鎖付的精度。

3、本實用新型中所述的一種精調機用調整模組，其刀柄內部設有的彈簧以及恒力彈簧在工作時起到了緩沖減震作用，消除了批頭的下壓力，保護了加工工件；另外其快換式套筒與花鍵軸相互連接穩定牢固，裝卸方便快捷，根據實際需要可隨時進行更換。

附圖說明

圖1為本實用新型中調整模組的整體結構示意圖；

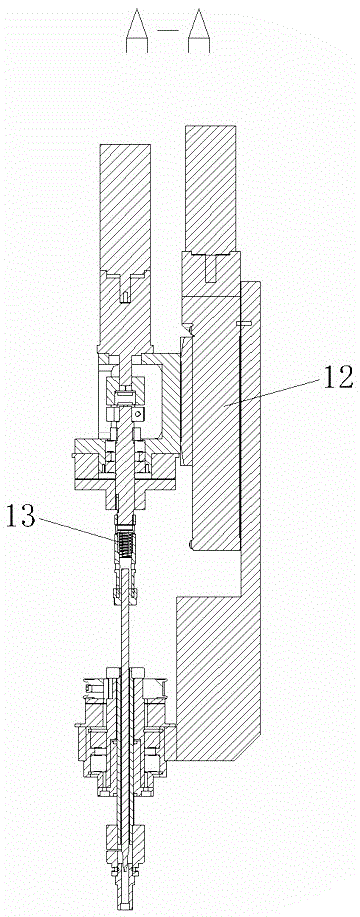

圖2為圖1中的A-A剖視圖。

圖中：套筒1、花鍵軸2、螺母抱緊剎車3、批頭4、刀柄5、法蘭軸承6、批頭抱緊剎車7、聯軸器8、鎖付電機9、螺母鎖緊電機10、同步帶輪11、上下移栽電缸12、彈簧13、恒力彈簧14。

具體實施方式

以下結合具體的實施例對本實用新型進行詳細說明，但同時說明本實用新型的保護范圍并不局限于本實施例的具體范圍，基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1

如圖1所示，本實施例的一種精調機用調整模組，包括：套筒1、花鍵軸2、螺母抱緊剎車3、批頭4、刀柄5、法蘭軸承6、批頭抱緊剎車7、聯軸器8、鎖付電機9、螺母鎖緊電機10、同步帶輪11、上下移栽電缸12、彈簧13和恒力彈簧14。

上述各部件的連接關系如下：所述批頭4通過上端接有的刀柄5與法蘭軸承6配合連接，所述法蘭軸承6上方依次接有批頭抱緊剎車7、聯軸器8以及鎖付電機9；所述批頭4下部貫穿在螺母抱緊剎車3內，且通過底部套接的花鍵軸2與套筒1配合連接；所述聯軸器8與上下移栽電缸12滑動連接，所述螺母抱緊剎車3與螺母鎖緊電機10配合連接。其中所述刀柄5內部設置有彈簧13，且位于批頭4正上方，所述套筒1通過鑲嵌方式與花鍵軸2固定連接，所述聯軸器8和上下移栽電缸12之間設置有滑臺；所述螺母抱緊剎車3和螺母鎖緊電機10的一端均設置有同步帶輪11，且兩個同步帶輪11通過皮帶相互連接，所述鎖付電機9一側還設置有恒力彈簧14。

本實用新型的實施例是為了示例和描述起見而給出的，而并不是無遺漏的或者將本實用新型限于所公開的形式。很多修改和變化對于本領域的普通技術人員而言是顯而易見的。選擇和描述實施例是為了更好說明本實用新型的原理和實際應用，并且使本領域的普通技術人員能夠理解本實用新型從而設計適于特定用途的帶有各種修改的各種實施例。
