本實用新型涉及機械設備，更確切地說涉及一種切割裝置。

背景技術：

目前，市場上的切割機，為保證加工精度，切割時待加工工件需要保持靜止?fàn)顟B(tài)，即切割機大多采用往返式的動力源驅動待加工工件，如氣缸等，雖然該驅動方式保證了待加工工件切割時為靜止?fàn)顟B(tài)，但是送料間隔長，生產效率低。

技術實現要素：

本實用新型要解決的技術問題是，提供一種加工精度高能連續加工的切割裝置。

本實用新型的技術解決方案是，提供一種具有以下結構的切割裝置，包括載物臺及設置在載物臺上的切割組件和送料組件，所述的送料組件包括傳送帶以及驅動傳送帶運動的驅動輪，所述的切割組件包括底座以及設置底座上的切割刀片，所述的底座沿傳送帶運動方向滑動連接在載物臺上，所述的傳送帶可拆式連接有固定座，所述的載物臺上轉動連接有兩個同樣大小且相互嚙合并沿固定座運動方向排布的第一齒輪和第二齒輪，所述的底座設有與第一齒輪或第二齒輪傳動連接的第一齒條，所述的固定座設有依次與第一齒輪、第二齒輪嚙合以及脫離的第二齒條，所述的切割組件還包括與底座連接用于控制切割刀片運行的撥片開關。

優選的，所述的第二齒條長度小于第一齒輪的直徑。

優選的，所述的第一齒輪嚙合有第三齒輪，所述的第三齒輪與第一齒條嚙合。

優選的，所述的載物臺設有與底座連接以降低底座運動速度的阻尼緩沖件。

優選的，所述的載物臺相對于切割刀片的位置設有若干腰形通孔，所述的腰形通孔連通有中空收集管，所述的中空收集管連接有收集箱。

優選的，所述的中空收集管端部設有三通閥，所述的三通閥連接有兩個收集箱。

采用以上結構后，本實用新型的切割裝置，與現有技術相比，具有以下優點：第二齒條在移動的時候依次帶動第一齒輪和第二齒輪轉動，由于第一齒輪和第二齒輪相互嚙合，即第一齒輪和第二齒輪均正向和反向運行一次，再由于所述的底座設有與第一齒輪或第二齒輪傳動連接的第一齒條，即第一齒條在第二齒條的帶動中能往返運動一次，切割組件能配合傳送帶的連續運動，使切割刀片下壓時底座沿著傳送帶方向運動，即不僅能連續加工且沖壓時切割刀片和待加工工件保持靜止，使沖壓位置準確，且可以大大減少切割刀片損傷，并提高了生產效率，所述的切割組件還包括與底座連接用于控制切割刀片運行的撥片開關，通過底座往復運動使撥片開關導通和斷開，即使切割刀片運行或者關閉，使切割刀片未切割時候保持關閉狀態，節約能源。

附圖說明

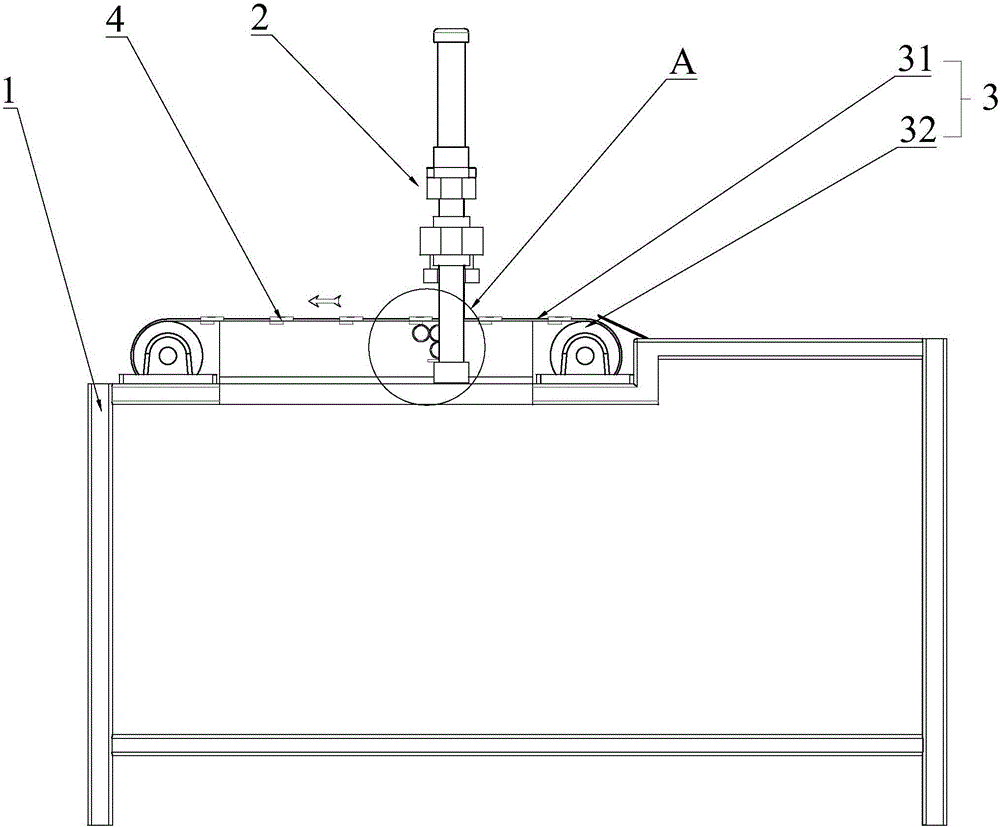

圖1是本實用新型的一種打孔機的結構示意圖。

圖2是圖1中A處放大圖。

圖中所示：1、載物臺；2、切割組件；21、底座；3、送料組件；31、傳送帶；32、驅動輪；4、固定座；5、第一齒輪；6、第二齒輪；7、第一齒條；8、第二齒條；9、第三齒輪。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步說明。

請參閱圖1和圖2所示，本實用新型的切割裝置，包括載物臺1及設置在載物臺1上的切割組件2和送料組件3，所述的送料組件3包括傳送帶31以及驅動傳送帶31運動的驅動輪32，傳送帶31的運動方向?yàn)閳D中箭頭方向，所述的切割組件2包括底座21以及設置底座21上的切割刀片，所述的底座21沿傳送帶31運動方向滑動連接在載物臺1上，所述的傳送帶31可拆式連接有固定座4，所述的載物臺1上轉動連接有兩個同樣大小且相互嚙合并沿固定座4運動方向排布的第一齒輪5和第二齒輪6，所述的底座21設有與第一齒輪5或第二齒輪6傳動連接的第一齒條7，所述的固定座4設有依次與第一齒輪5、第二齒輪6嚙合以及脫離的第二齒條8，第二齒條8在移動的時候依次帶動第一齒輪5和第二齒輪6轉動，由于第一齒輪5和第二齒輪6相互嚙合，即第一齒輪5和第二齒輪6均正向和反向運行一次，再由于所述的底座21設有與第一齒輪5或第二齒輪6傳動連接的第一齒條7，即第一齒條7在第二齒條8的帶動中能往返運動一次，切割組件2能配合傳送帶31的連續運動，使切割刀片下壓時底座21沿著傳送帶31方向運動，即不僅能連續加工且沖壓時切割刀片和待加工工件保持靜止，使沖壓位置準確，且可以大大減少切割刀片損傷，并提高了生產效率，所述的切割組件2還包括與底座21連接用于控制切割刀片運行的撥片開關，通過底座21往復運動使撥片開關導通和斷開，即使切割刀片運行或者關閉，使切割刀片未切割時候保持關閉狀態，節約能源。

所述的第二齒條8長度小于第一齒輪5的直徑，保證第二齒條8在連接第二齒輪6的時候，第二齒條8與第一齒輪5已經脫離，保證使用的安全性。

所述的第一齒輪5嚙合有第三齒輪9，所述的第三齒輪9與第一齒條7嚙合，通過第三齒輪9傳動將第一齒條7和第一齒輪5連接起來，保證傳動穩定性，且位置偏差小，適合長時間運行

所述的載物臺1設有與底座21連接以降低底座21運動速度的阻尼緩沖件，避免第二齒條8不與第一齒輪5或第二齒輪6連接時底座21快速運動，使第二齒條8與第一齒輪5和第二齒輪6的連接更加穩定，不會發送碰撞導致齒損壞。

所述的載物臺1相對于切割刀片的位置設有若干腰形通孔，所述的腰形通孔連通有中空收集管，所述的中空收集管連接有收集箱，通過腰形通孔收集冷卻液，并將冷卻液統一收集在中空收集管中，能盡可能的回收冷卻液，另外腰形通孔有較長的長度能適應移動中的切割刀片，保證使用安全，所述的中空收集管端部設有三通閥，所述的三通閥連接有兩個收集箱，可使收集箱輪流使用，減少了停機時間，提高了生產效率。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
