本實用新型涉及一種形狀記憶合金管擴徑裝置。

背景技術：

形狀記憶合金管是由能夠記憶原有形狀的智能材料制作而成的管件，同樣材料制作而成的管道接頭由于其突出的密封性廣泛應用在航空、石油和船舶等領域中。

形狀記憶合金管接頭能夠實現兩個管道的連接，這種連接方式既不同于螺紋機械連接，也不同于焊接。形狀記憶合金管接頭為簡單的圓柱體，在母相狀態下進行機械加工，其內徑比被連接件的外徑略小，內徑加工有凸脊。應用時，將形狀記憶合金管接頭冷卻到馬氏體狀態，用機械力對管接頭擴徑，使得管接頭的內徑比被接管外徑稍大。低溫狀態下將被連接管道和管接頭裝配到一起，然后再將裝配好的形狀記憶管接頭整體加熱到某一溫度，使形狀記憶合金管接頭發生相變，其內徑尺寸因為形狀記憶效應而恢復到變形前的尺寸，但是在形狀恢復的過程中由于受到被連接管道的限制而對其產生約束力，從而使兩個被連接管道緊密地連接到一起。

目前存在的形狀記憶合金管接頭的擴徑裝置，大部分都將盛放低溫材料的大容量結構設計為其中的一部分，這樣就造成了整體結構復雜，體積也較大，需要針對這些問題進行改進，提供一種更實用的擴徑裝置。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單、實用性強的形狀記憶合金管擴徑裝置。

為了解決上述技術問題，本實用新型提供的技術方案如下：包括壓柱、擠壓棒和導向座，擠壓棒安裝在導向座內，所述導向座為上部開口的中空腔體，底部設置有用于支撐放置擠壓棒下端的第一定位孔，所述壓柱底部設置有內徑與擠壓棒上端直徑匹配的第二定位孔，所述壓柱通過第二定位孔與導向座內的擠壓棒上端套接，所述擠壓棒兩端的直徑小于中部的直徑，所述擠壓棒的中部由上到下直徑逐漸增大。

進一步的，所述壓柱為上端封閉的中空腔體。

進一步的，所述擠壓棒下端靠近第一定位孔的位置上固定設置有環形擋條。環形擋條用來承接擴徑后落下的管件，并在低溫環境中放置一定時間。

進一步的，所述導向座側壁上設置有通孔。擴徑裝置需要在低溫環境中操作使用，當將其放進注入了液氮或者其他低溫材料的特定容器中時，通孔的結構設計使整個擴徑裝置侵入在低溫環境中，通孔可以是多個，形狀可以是長條形、圓孔形或者其他合適的形狀。

進一步的，所述通孔為均勻設置在導向座側壁上的4個長條形通孔。

進一步的，所述壓柱上端和導向座的上端均設置有提拉環。

本實用新型具有以下優點：

1、由于擠壓棒中部的直徑由上到下逐漸變大，使套在擠壓棒上的管件在壓柱的推動下，逐漸被擴徑，作用在壓柱上的沖壓力根據實際操作進行調節，確保管徑整體上逐步被擴大到目標值。

2、壓柱上端封閉，內部為中空結構，預留出擠壓棒的伸入空間，使整個擴徑過程盡可能封閉在一定的區域內完成，避免外界環境條件干擾。

3、壓柱上端和導向座的上端設置有提拉環，方便整個裝置的拿取攜帶。

4、整個擴徑裝置結構簡單，體積小，安裝使用都很方便。

附圖說明

圖1為實施例中形狀記憶合金管擴徑裝置的立體結構示意圖；

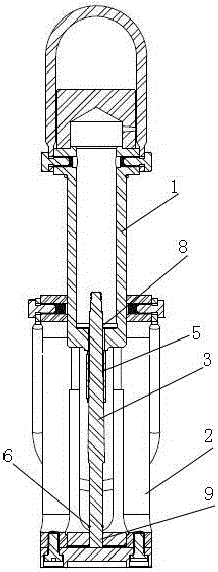

圖2為實施例中形狀記憶合金管擴徑裝置的縱向截面圖；

1-壓柱，2-導向座，3-擠壓棒，4-提拉環，5-待擴徑的形狀記憶合金管件，6-環形擋條，7-通孔，8-第二定位孔，9-第一定位孔。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如附圖1所示，為本實用新型所述的一種形狀記憶合金管擴徑裝置的實施例，包括壓柱1、擠壓棒3和導向座2，擠壓棒3安裝在導向座2內，所述導向座2為上部開口的中空腔體，底部設置有用于支撐放置擠壓棒下端的第一定位孔9，所述壓柱1底部設置有內徑與擠壓棒3上端直徑匹配的第二定位孔8，所述壓柱通過第二定位孔8與導向座2內的擠壓棒3上端套接，所述擠壓棒3兩端的直徑小于中部的直徑，所述擠壓棒3的中部由上到下直徑逐漸增大。

本實用新型所述壓柱1為上端封閉的中空腔體。

所述擠壓棒3下端靠近第一定位孔9的位置上固定設置有環形擋條6。環形擋條為橡膠條，用來接住擴徑完的管件，起到緩沖作用，防止管件掉落后損壞。

所述導向座2側壁上設置有通孔7。所述通孔7為均勻設置在導向座2側壁上的4個長條形通孔。當將擴徑裝置放入裝有低溫材料的容器中時，低溫材料通過導向座壁上的通孔流入導向座內，使整個擴徑裝置浸入在低溫材料中。

為了方便整個擴徑裝置的安裝使用，在所述壓柱1上端和導向座2的上端設置有提拉環4。

具體使用時，將待擴徑的形狀記憶合金管件5由擠壓棒3上端套入，由于擠壓棒3中部由上到下直徑逐漸增大，最大的直徑和管件要被擴大的內徑值一致，管件5套入后，當管件5末端遇到直徑較大的部位就會卡住不動。將壓柱1套入擠壓棒3，壓柱1上端連接壓力機，在壓柱1的壓力下沿著擠壓棒外部，形狀記憶合金管件5由上到下被沖壓下來，管件的直徑逐漸被擴大，直到擴徑完成，由于擠壓棒3下端的直徑變小，管件掉落在環形擋條上，操作人員將其直接取出或者將整個擠壓棒直接取出。擠壓棒3的上端設置有螺紋，可以用帶螺紋孔的帶拉環的裝置與擠壓棒螺紋連接后，從導向座中提拉出來。

在本實用新型的描述中，需要理解的是，術語 “上”、“下”、“前”、“后”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

總之，以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
