本實用新型涉及機械設備領域，尤其涉及一種油冷機。

背景技術：

目前，油冷機廣泛應用應用于各類數控機床、數控雕刻機、數控雕銑機、龍門銑床、座標鏜床、磨床、加工中心、組合機床以及各類精密機床主軸潤滑和液壓系統傳動媒的冷卻，市場上的油冷機多處于裸露在工作環境當中，由于一些工廠人員眾多、環境惡劣、復雜，沒有得到特殊的保護，單薄的機體的外殼很難將機體內高功率的設備，如壓縮機產生的電磁輻射很好的屏蔽，長此以往，便會對長期在油冷機周圍的工作的工作人員的身體健康造成影響。而且現有的箱式油冷機，其箱體內的設備在工作時會長生大量的噪聲，尤其是壓縮機，由于缺乏降噪的機構，所以在箱式油冷機工作時會產生噪音污染，影響了人們的工作與生活。

由于一些工廠環境惡劣、復雜，沒有得到特殊的保護，單薄的機體雖然質量輕，但在搬運或是油冷機正常運作時都會產生大量的震動，整機在運作時要避免外界的震動干擾，否則會影響整機的精密度，因此，需要把油冷機的震源吸收掉，這樣才可以讓整機正常運作，普通的防震墊只能放在地面或物體上表面，而不能做固定，其減震效果不好。

利樂包裝在軟包裝中占有舉足輕重的地位，椐估計，全球飲料和牛奶行業廣泛使用的無菌復合包裝中近70％由利樂生產。每年都有數以億計的利樂包作為垃圾被填埋、焚燒，不僅浪費資源，而且造成嚴重的二次環境污染。利樂包裝一般由印刷層、紙層、鋁層、PE層構成，屬于紙/鋁/塑復合材料，利樂包裝廢棄物的回收利用具有重要的意義與良好的前景。

技術實現要素：

針對上述現有技術的現狀，本實用新型所要解決的技術問題在于提供一種油冷機，具有良好減震效果及電磁屏蔽功能，能夠吸收殼體內設備產生的噪音，減少了噪音污染，且該殼體是以利樂包裝廢棄物作為原料之一制作的，解決了利樂包裝廢棄物的回收利用難題，生產成本低廉，具有良好的經濟效益和環保效益。

本實用新型解決上述技術問題所采用的技術方案為：

一種油冷機，包括殼體、軸流風機及設置在所述殼體內的壓縮機，所述殼體包括頂板、側圍板及底板，所述側圍板包括從內至外依次設置的內表層金屬板、第一消音層、電磁屏蔽層及外表層金屬板，所述第一消音層為消音棉制成的消音隔板，所述電磁屏蔽層為把利樂包裝廢棄物粉碎后壓制而成的板材，所述板材中至少設置有一層金屬絲網；所述底板包括從上至下依次設置的上金屬板、第二消音層、抗壓層、聚氨酯板、下金屬板，所述第二消音層為消音棉制成的消音隔板，所述抗壓層包括鋁塑復合芯板、設置在所述鋁塑復合芯板兩個面上的抗壓板、設置在所述鋁塑復合芯板與所述抗壓板之間均勻布置的多個的抗壓單元，所述抗壓單元由兩條拱形抗壓簧片十字交叉狀構成，所述各抗壓單元的中心均與所述抗壓板固定連接；所述頂板與所述側圍板結構相同。

所述內表層金屬板靠近所述第一消音層的一面上涂布設置有消音涂料。

所述金屬絲網為由鍍銅鎳合金材料構成的金屬絲網。

所述內表層金屬板及所述外表層金屬板均為鋁合金材料制成的金屬板。

所述鋁塑復合芯板與所述抗壓板之間填充有順丁橡膠。

所述抗壓單元的端部均設置有用于減少與所述鋁塑復合芯板之間摩擦的卷耳，所述各卷耳均背向各自抗壓單元的中心翻轉。

有益效果：

采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：

1、本實用新型的油冷機，其內表層金屬板靠近消音層的一面上涂布設置有消音涂料，增強了對殼體內噪音的吸收，提高了吸音降噪功能。

2、本實用新型的油冷機，其金屬絲網為由鍍銅鎳合金材料構成的金屬絲網，由鎳合金材料構成的金屬絲網具有良好的電磁屏蔽功能的，而且強度高、塑性好使用廣泛，在其表面鍍銅，能夠進一步提高防腐和電磁屏蔽能力。

3、本實用新型的油冷機，其內表層金屬板及外表層金屬板均為鋁合金材料制成的金屬板，質量輕，機械性能好。

4、本實用新型的油冷機，其鋁塑復合芯板與抗壓板之間填充有順丁橡膠，在鋁塑復合芯板與抗壓板之間填充有順丁橡膠，一方面能夠填補鋁塑復合芯板與抗壓板之間的空間，另一方面能夠利用順丁橡膠彈性好的特點，保證了抗壓單元的正常使用效果，且自身也能起到一個輔助抗壓的效果。

5、本實用新型的油冷機，其抗壓單元的端部均設置有用于減少與鋁塑復合芯板之間摩擦的卷耳，各卷耳均背向各自抗壓單元的中心翻轉，設置卷耳，能夠利用卷耳的圓弧面與鋁塑復合芯板在受壓時摩擦，減少抗壓單元的端部與鋁塑復合芯板的摩擦，同時，還能防止因壓力過大，抗壓單元的端部嵌入或刮傷鋁塑復合芯板的表面。

6、本實用新型的油冷機殼體，具有良好的電磁屏蔽功能，能夠吸收殼體內設備產生的噪音，減少了噪音污染，且該殼體是以利樂包裝廢棄物作為原料之一制作的，解決了利樂包裝廢棄物的回收利用難題，生產成本低廉，具有良好的經濟效益和環保效益。其底板減震效果好，能提高與該油冷機配套使用的整機的加工精密度，實用性強、耐壓、強度高，且具有隔音降噪功能。

附圖說明

圖1為本實用新型的結構示意圖。

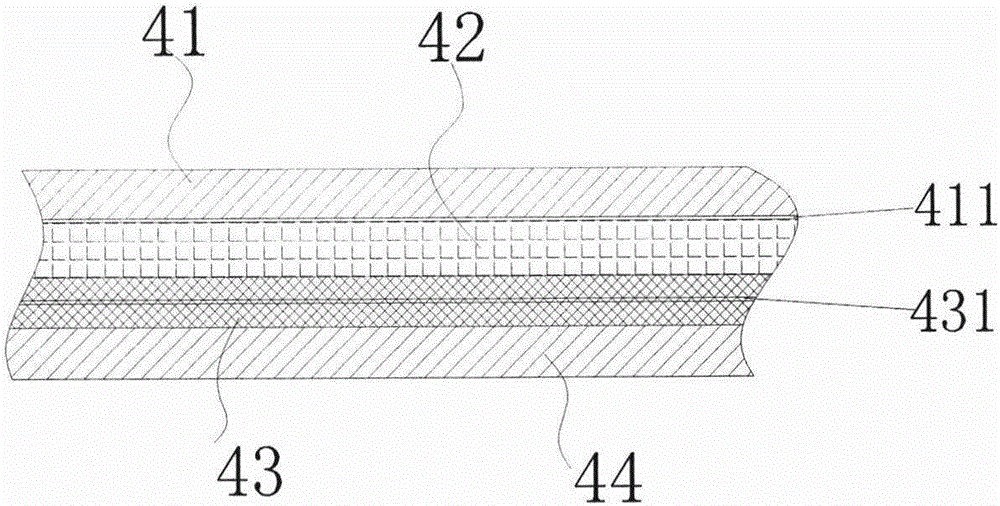

圖2為圖1中的側圍板的結構示意圖。

圖3為圖1中的底板的結構示意圖。

圖4為圖3中的抗壓層的結構示意圖。

其中，殼體1，軸流風機2，頂板3，側圍板4，底板5，內表層金屬板41，第一消音層42，電磁屏蔽層43，外表層金屬板44，上金屬板51，第二消音層52，抗壓層53，聚氨酯板54，下金屬板55，消音涂料411，金屬絲網431，鋁塑復合芯板531，抗壓板532，抗壓單元533，順丁橡膠534。

具體實施方式

為使對本實用新型的結構特征及所達成的功效有更進一步的了解和認識，用以較佳的實施例及附圖配合詳細的說明，說明如下：

如圖1所示，一種油冷機，包括殼體1、軸流風機2及設置在殼體1內的壓縮機，殼體1包括頂板3、側圍板4及底板5，作為本實用新型的改進，側圍板4包括從內至外依次設置的內表層金屬板41、第一消音層42、電磁屏蔽層43及外表層金屬板44，第一消音層42為消音棉制成的消音隔板，電磁屏蔽層43為把利樂包裝廢棄物粉碎后壓制而成的板材，板材中至少設置有一層金屬絲網431；底板5包括從上至下依次設置的上金屬板51、第二消音層52、抗壓層53、聚氨酯板54、下金屬板55，第二消音層52為消音棉制成的消音隔板，抗壓層53包括鋁塑復合芯板531、設置在鋁塑復合芯板531兩個面上的抗壓板532、設置在鋁塑復合芯板531與抗壓板532之間均勻布置的多個的抗壓單元533，抗壓單元533由兩條拱形抗壓簧片十字交叉狀構成，各抗壓單元533的中心均與抗壓板532固定連接；頂板3與側圍板4結構相同。

第一消音層42及第二消音層52均可吸收殼體1內設備產生的噪音，使殼體1具有吸音降噪功能。電磁屏蔽層43具有良好的電磁屏蔽功能，利樂包裝廢棄物作為原料之一制作，解決了利樂包裝廢棄物的回收利用難題，生產成本低廉，具有良好的經濟效益和環保效益。抗壓板532選用硬度高的材料構成，本實施例中，抗壓板532可采用各類合金等金屬材料或有機材料構成。設置抗壓板532與鋁塑復合芯板531，并在抗壓板532上固定設置抗壓單元533，能夠利用抗壓單元533的拱形抗壓簧片在上層金屬板55或下層金屬板55受壓時，起到一個緩沖的作用，以柔克剛，在受壓的時候，抗壓單元533的端部往外發生延展，抵消壓力，在壓力消失后再利用自身的彈性恢復；而且，抗壓單元533由兩條拱形抗壓簧片十字交叉狀構成，并將各抗壓單元533的中心均與抗壓板532固定連接，使抗壓層53能夠承受來自不同方向、角度的壓力和沖擊力，減震效果好，實用性更強、強度高；而且，第二由于消音層52的設置，使底板5還能夠吸收殼體1內設備產生的噪音，減少了噪音污染，能起到吸音減躁的效果；還設置有聚氨酯板54，聚氨酯板54通過其內部高密度發泡所產生的氣孔能夠有效的減緩壓縮機(圖中未畫出)等設備在工作時產生的震動，進一步提高底板5的減震效果，使與該油冷機配套使用的整機的加工精密度更高。

作為本實用新型更進一步的改進，內表層金屬板41靠近第一消音層42的一面上涂布設置有消音涂料411，增強了對殼體1內噪音的吸收，提高了吸音降噪功能。金屬絲網431為由鍍銅鎳合金材料構成的金屬絲網，由鎳合金材料構成的金屬絲網具有良好的電磁屏蔽功能的，而且強度高、塑性好使用廣泛，在其表面鍍銅，能夠進一步提高防腐和電磁屏蔽能力。內表層金屬板41及外表層金屬板44均為鋁合金材料制成的金屬板，質量輕，機械性能好。

鋁塑復合芯板531與抗壓板532之間填充有順丁橡膠534，一方面能填充鋁塑復合芯板531與抗壓板532之間的空間，另一方面能夠利用順丁橡膠534彈性好的特點，保證了抗壓單元533的正常使用效果，且自身也能起到輔助抗壓減震的效果，另外，順丁橡膠534還能保護抗壓單元533，減少外界水汽等對抗壓單元533的腐蝕。

抗壓單元533的端部均設置有用于減少與鋁塑復合芯板531之間摩擦的卷耳，各卷耳均背向各自抗壓單元533的中心翻轉，設置卷耳，能夠利用卷耳的圓弧面與鋁塑復合芯板531在受壓時摩擦，減少抗壓單元533的端部與鋁塑復合芯板531的摩擦，同時，還能防止因壓力過大，抗壓單元533的端部嵌入或刮傷鋁塑復合芯板531的表面。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的技術人員應當理解，其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行同等替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神與范圍。
