本實用新型涉及一種制香機，特別涉及一種高速微型線香機。

背景技術：

現有的微型線香機，其擠出頭的出香嘴的尺寸固定不可調節，只能制一種規格的線香，比如只能生產直徑為3mm,不能制造特殊尺寸的線香；且電機的轉速也固定，制香速度為200支每分鐘，效率低下。

技術實現要素：

本實用新型要解決的技術問題，在于提供一種高速微型線香機，不僅可以制造多種規格的線香，而且能提高效率。

本實用新型是這樣實現的：一種高速微型線香機，包括電機、傳動機構、擠壓桿、進料斗、擠壓筒以及擠出頭，所述擠壓桿一端滑設于所述擠壓筒內，另一端通過傳動機構連接所述電機，所述擠出頭設于所述擠壓筒的末端，且擠出頭上設有復個出香口，所述電機為高速電機，且所述高速電機和傳動機構之間還連接一調速器；所述擠出頭還具有復數個可拆卸的調節套，每一所述調節套上設有復個出香嘴，所述出香嘴對應銜接所述出香口，且各個調節套上的出香嘴口徑大小不一但均小于所述出香口的口徑。

本實用新型的優點在于：通過調節套上的出香嘴來調節擠出的線香制品的直徑規格，通過高速電機提高生產效率，并且生產效率由調速器可調。

附圖說明

下面參照附圖結合實施例對本實用新型作進一步的說明。

圖1是本實用新型高速微型線香機的結構示意圖。

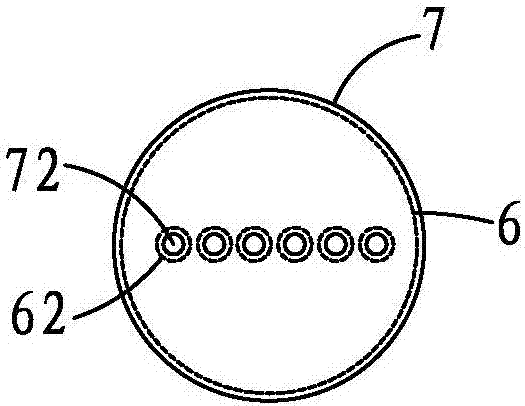

圖2是本實用新型調節套的結構示意圖。

具體實施方式

請參閱圖1和圖2所示，本實用新型的高速微型線香機，包括電機1、傳動機構2、擠壓桿3、進料斗4、擠壓筒5以及擠出頭6。

所述擠壓桿3一端滑設于所述擠壓筒5內，另一端通過傳動機構2連接所述電機1，所述擠出頭6設于所述擠壓筒5的末端，且擠出頭6上設有復個出香口62。

所述擠出頭6還配有復數個可拆卸的調節套7，每一所述調節套7上設有復個出香嘴72，所述出香嘴72對應銜接所述出香口62，且各個調節套7上的出香嘴72口徑大小不一，但均小于所述出香口62的口徑，當要生產大直徑的線香時，可選擇直接由所述出香口62出香，若要生產小直徑的線香，選擇合適的調節套7套在擠出頭6上，經由出香嘴72出香，即可生產小直徑的線香。

所述電機1為高速電機，且所述高速電機還連接一調速器8，如此可通過調速器對電機進行調速，以對生產效率進行調節。

本實用新型通過調節套上的出香嘴來調節擠出的線香制品的直徑規格，通過高速電機提高生產效率，并且生產效率由調速器可調。

雖然以上描述了本實用新型的具體實施方式，但是熟悉本技術領域的技術人員應當理解，我們所描述的具體的實施例只是說明性的，而不是用于對本實用新型的范圍的限定，熟悉本領域的技術人員在依照本實用新型的精神所作的等效的修飾以及變化，都應當涵蓋在本實用新型的權利要求所保護的范圍內。
