本實用新型涉及夾具技術領域，具體涉及一種磁性擋塊。

背景技術：

在傳統的精密電火花加工中，在將工件放到磁臺加工之前需要在磁臺上設置互相垂直的兩個擋塊。為了提高加工的精度，這兩個擋塊需要分別使用儀器校正平行，以確保兩個擋塊分別與磁臺互相垂直，然后再利用膠水將兩個擋塊分別固定到磁臺上。這樣做存在以下缺陷：1、由于工件長短厚薄不一樣，用到的擋塊也不一樣，而擋塊需要使用儀器校正平行，又需要利用膠水粘接到磁臺上，因此在頻繁更換不同工件的時候，需要耗費較長的加工準備時間；2、現有的擋塊沒有磁性，加工比較高的零件較難擋住，降低了加工精度。

技術實現要素：

本實用新型的目的是針對現有技術中的上述不足，提供一種磁性擋塊，該磁性擋塊制造成本低，在頻繁更換不同工件的時候，需要的加工準備時間短；擋板也具有磁性，加工比較高的零件時易于擋住，提高了加工精度；使用了硬質導磁薄鋼片，不易被工件磨花，保持了載物面的平整性，保持了加工的精度。

本實用新型的目的通過以下技術方案實現。

一種磁性擋塊，包括中空的底座，所述底座的內部設有磁鐵，所述底座的外表面設有控制桿，所述控制桿驅動連接所述磁鐵做縱向運動，所述底座的相鄰兩個側面分別設有可調節高度的擋板。

其中，所述底座由鋼材制造而成。

其中，所述底座的載物面由不導磁鋼材制造而成。

其中，所述底座的載物面的上表面設有導磁薄鋼片，所述導磁薄鋼片與所述載物面固定連接。

其中，所述導磁薄鋼片為硬質導磁薄鋼片。

其中，所述擋板的中部開設有通槽，所述通槽內設有螺絲，所述螺絲與所述底座可拆卸連接，所述擋板通過所述螺絲與所述底座固定連接。

其中，所述底座內設有滑軌和滑塊，所述滑軌與所述底座固定連接，所述滑塊與所述滑軌滑動連接，所述磁鐵與所述滑塊固定連接，所述控制桿驅動連接所述滑塊。

其中，所述滑塊的表面設有齒紋，所述控制桿的內端設有齒輪，所述齒輪與所述齒紋嚙合。

其中，所述控制桿的外端設有把手。

本實用新型的有益效果：本實用新型的一種磁性擋塊，該磁性擋塊結構簡單，制造成本低，磁性強，對工件的固定效果好，能夠顯著提高加工的精確度；在頻繁更換不同工件的時候，需要的加工準備時間短；擋板也具有磁性，加工比較高的零件時易于擋住，提高了加工精度；擋板能夠快速調節高度，適合于不同高度的工件，通用性好；使用了硬質導磁薄鋼片，不易被工件磨花，保持了載物面的平整性，保持了加工的精度。

附圖說明

利用附圖對實用新型作進一步說明，但附圖中的實施例不構成對本實用新型的任何限制，對于本領域的普通技術人員，在不付出創造性勞動的前提下，還可以根據以下附圖獲得其它的附圖。

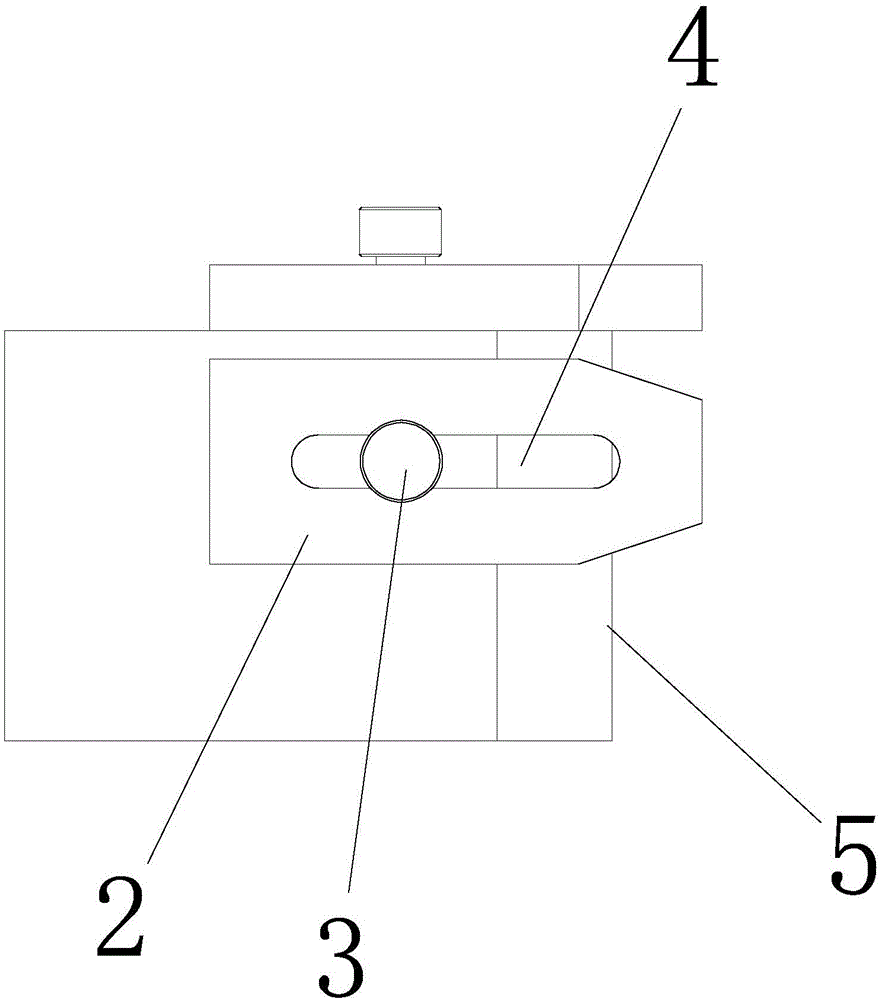

圖1是本實用新型的主視圖。

圖2是本實用新型的左視圖。

圖3是圖2隱藏一個擋板和一個螺絲后的剖視圖。

附圖標記包括：

1——導磁薄鋼片 2——擋板

3——螺絲 4——通槽

5——載物面 6——滑軌

7——滑塊 8——齒紋

9——齒輪 10——磁鐵。

具體實施方式

結合以下實施例和附圖對本實用新型作進一步描述。

實施例1

如圖1至圖3所示，本實施例的一種磁性擋塊，包括中空的底座，所述底座的內部設有磁鐵10，所述底座的外表面設有控制桿，所述控制桿驅動連接所述磁鐵10做縱向運動，所述底座的相鄰兩個側面分別設有可調節高度的擋板2。

該磁性擋塊結構簡單，制造成本低，磁性強，能夠有效吸住工件，對工件的固定效果好，能夠顯著提高加工的精確度；在頻繁更換不同工件的時候，需要的加工準備時間短；磁鐵10通過底座將磁性傳導到擋板2，使得擋板2也具有磁性，加工比較高的零件時易于擋住，提高了加工精度；擋板2能夠快速調節高度，適合于不同高度的工件，通用性好；使用了硬質導磁薄鋼片，不易被工件磨花，保持了載物面5的平整性，保持了加工的精度。

本實施例的底座由鋼材制造而成，該設置易于成型，結構穩定性高，使用壽命長。

本實施例的底座的載物面5由不導磁鋼材制造而成。由于磁鐵10與底座接觸時，磁力會被分散，導致磁力減弱，因此，載物面5用不導磁的鋼材效果更好，磁鐵10對工件的磁性更強。

本實施例的底座的載物面5上表面設有導磁薄鋼片1，所述導磁薄鋼片1與所述載物面5固定連接。在不導磁的載物面5上表面設置導磁薄鋼片1，使磁鐵10的磁力集中在該導磁薄鋼片1上，進一步提高對工件的吸附力，對工件的固定效果更好。

本實施例的導磁薄鋼片1為硬質導磁薄鋼片，使用硬質導磁薄鋼片，不易被工件磨花，保持了載物面5的平整性，保持了加工的精度。

本實施例的擋板2的中部開設有通槽4，所述通槽4內設有螺絲3，所述螺絲3與所述底座可拆卸連接，所述擋板2通過所述螺絲3與所述底座固定連接。該設置結構簡單，易于成型，能夠通過擰松螺絲3對擋板2進行縱向移動，然后通過擰緊螺絲3對擋板2進行固定，從而調節擋板2的相對高度，使得擋板2適應于不同高度的工件，使用方便，實用性好。

本實施例的底座內設有滑軌6和滑塊7，所述滑軌6與所述底座固定連接，所述滑塊7與所述滑軌6滑動連接，所述磁鐵10與所述滑塊7固定連接，所述控制桿驅動連接所述滑塊7；滑塊7的表面設有齒紋8，所述控制桿的內端設有齒輪9，所述齒輪9與所述齒紋8嚙合；控制桿的外端設有把手；該設置結構簡單，易于成型，能夠通過控制桿方便地控制滑塊7的縱向運動，從而控制磁鐵10的縱向運動，使得磁鐵10貼近載物面5或者遠離載物面5，從而吸緊或者松開工件，使用方便，可靠性高。

最后應當說明的是，以上實施例僅用以說明本實用新型的技術方案，而非對本實用新型保護范圍的限制，盡管參照較佳實施例對本實用新型作了詳細地說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的實質和范圍。
