本實用新型屬于發動機機械設備技術領域，特別是涉及一種用于發動機校正機構的軸心定位座。

背景技術：

支架分為兩種，一種是扭力支架還一種是發動機腳膠，發動機腳膠作用主要是固定減震，主要說扭力支架。扭力支架是發動機緊固件的一種，一般在汽車車身前部的前橋上與發動機相連接。與普通的發動機腳膠的區別在于，機腳膠是一個膠墩直接安裝在發動機底部，而扭力支架則是一個類似于鐵棍的樣子安裝在發動機側面的。在扭力支架上還會有一個扭力支架膠，起到減震的作用。

針對客車的發動機支架的安裝，為了精確安裝位置設計套校正機構，提高發動機支架的安裝精度，從而提高發動機的安裝精度。

因此，對該校正機構的校正方式采用一定位盤，通過不同位置顯示著不同的安裝精度。

技術實現要素：

本實用新型的目的在于提供一種用于發動機校正機構的軸心定位座，通過采用一定心盤，在定心盤的兩表面分別開有階梯槽面，通過調節發動機校正機構的固定架，使得定位結構上的頂針與軸心校對座的階梯槽面的中心對正，即可完成對發動機支架的位置校正。

為解決上述技術問題，本實用新型是通過以下技術方案實現的：

本實用新型為一種用于發動機校正機構的軸心定位座，包括定心盤，所述定心盤周側面固定有一支板；所述支板的一端面固定有一固定板；所述定心盤的兩表面分別開有階梯槽面，槽深在1mm-3mm的范圍。

進一步地，所述階梯槽面通過銑床依次銑出若干圓形槽面，相鄰兩圓形槽面的直徑差在1mm-5mm的范圍，首先是在定心盤一表面銑出一個直徑R的圓形槽面a，然后在圓形槽面a上銑出一個直徑R`的圓形槽面b,依次進行銑削，在所述定心盤的中心為錐形口。

進一步地，所述支板與固定板位置上相互垂直固定。

進一步地，所述固定板上開有貫通孔，通過螺栓與貫通孔配合將軸心校對座固定在發動機校正機構的固定架上。

本實用新型具有以下有益效果：

本實用新型通過采用一定心盤，在定心盤的兩表面分別開有階梯槽面，而開有的階梯槽面首先是在定心盤一表面銑出一個直徑R的圓形槽面a，然后在圓形槽面a上銑出一個直徑R`的圓形槽面b,依次進行銑削，在所述定心盤的中心為錐形口，通過調節發動機校正機構的固定架，使得定位結構上的頂針與軸心校對座的階梯槽面的中心對正，即可完成對發動機支架的位置校正。

當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本 實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

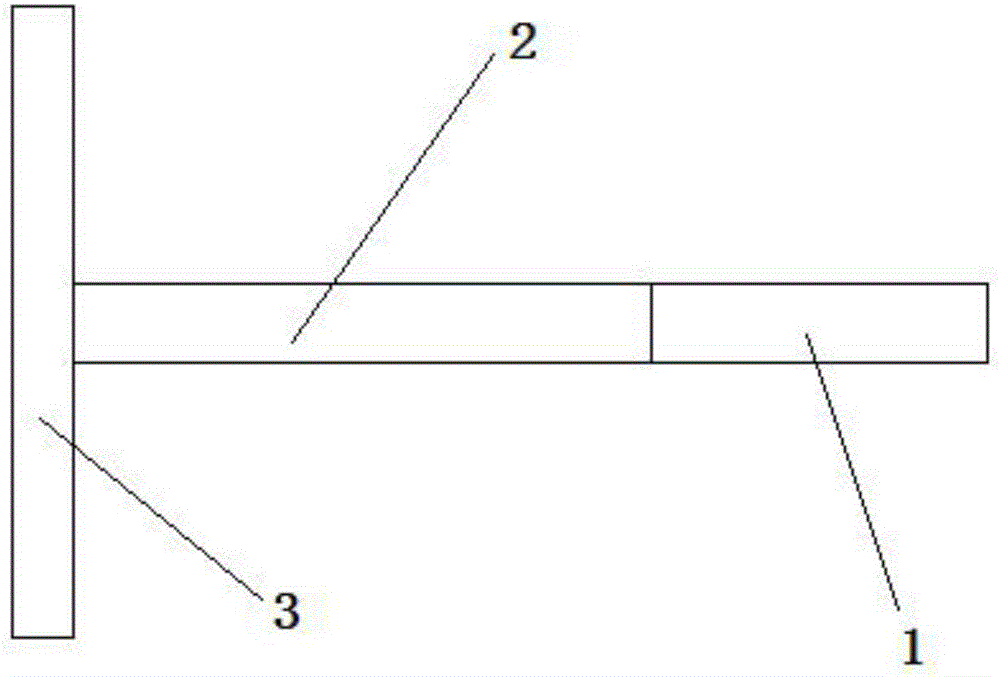

圖1為本實用新型的一種用于發動機校正機構的軸心定位座的結構主視圖；

圖2為本實用新型的一種用于發動機校正機構的軸心定位座的結構俯視圖；

圖3為本實用新型的一種用于發動機校正機構的軸心定位座的結構側視圖；

圖4為軸心校對座與發動機校正機構的安裝結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要理解的是，術語“開孔”、“上”、“下”、“厚度”、“頂”、“中”、“長度”、“內”、“四周”等指示方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的組件或元件必須具有特定的方位，以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

請參閱圖1-4所示，本實用新型為一種用于發動機校正機構的軸心定位座，包括定心盤1，定心盤1周側面固定有一支板2；

其中，支板2的一端面固定有一固定板3；

定心盤1的兩表面分別開有階梯槽面101，槽深為1mm。

其中，階梯槽面101通過銑床依次銑出若干圓形槽面，相鄰兩圓形槽面的直徑差為5mm，首先是在定心盤1一表面銑出一個直徑R的圓形槽面a，然后在圓形槽面a上銑出一個直徑R`的圓形槽面b,依次進行銑削，在所述定心盤1的中心為錐形口。

其中，支板2與固定板3位置上相互垂直固定。

其中，固定板3上開有貫通孔301，通過螺栓與貫通孔301配合將軸心校對座固定在發動機校正機構的固定架4上。

通過將該軸心校對座固定在發動機校正機構的固定架4上，通過發動機校正機構的的定位結構5上的頂針與軸心校對座的階梯槽面101進行配合，通過調節發動機校正機構的固定架4，使得定位結構5上的頂針與軸心校對座的階梯槽面101的中心對正，即可完成對發動機支架的位置校正。

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上公開的本實用新型優選實施例只是用于幫助闡述本實用新型。優選實施例并沒有詳盡敘述所有的細節，也不限制該實用新型僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選 取并具體描述這些實施例，是為了更好地解釋本實用新型的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本實用新型。本實用新型僅受權利要求書及其全部范圍和等效物的限制。
