本實用新型涉及一種管件的加工方式，尤其涉及一種堆疊管件批量夾持的自動運輸切斷裝置。

背景技術：

管徑較大的管材由于切斷難度較大，要做到保證切斷精度的大批量是很困難的，但是對于管徑較小的管材，由于需求量很大，需要做到批量切斷才能滿足需求，然而現有的切斷設備由于依然采用人工送料或者半自動送料的方式，切斷所需的周期時間較長并且加工精度較低，滿足不了需求的同時成品質量不好，次品率較高，加工效率也很低，因此，有必要做進一步改進。

技術實現要素：

本實用新型旨在解決上述所提及的技術問題，提供一種堆疊管件批量夾持的自動運輸切斷裝置，包括夾持輸送組件、切斷組件和出液組件；夾持輸送組件包括有推力機構以及第一夾持組件；切斷組件包括有旋轉刀片、推壓機構以及第二夾持組件；第一夾持組件包括有第一底座、第一頂塊以及驅動第一頂塊上下往復運動的第二氣缸，第一底座和第一頂塊設置在管件的兩側；第二夾持組件包括有第二底座、第二頂塊以及驅動第二頂塊上下往復運動的第三氣缸，第二底座和第二頂塊設置在管件的兩側；第一底座中開設有容置第一頂塊運動的內腔，管件從第一頂塊的頂面和第一底座之間的空間穿過；第二底座中開設有容置第二頂塊運動的內腔，管件從第二頂塊的頂面和第二底座之間的空間穿過；第二底座的出料位置設置有出料滑臺，第二底座上設置有容置旋轉刀片插入的縫隙，出液組件在旋轉刀片切斷管件的位置噴灑潤滑液；第一頂塊和第二頂塊的頂面均為V形破口。

優選的，旋轉刀片通過第一電機驅動。

優選的，推壓機構包括懸臂和油缸，油缸的輸出端與懸臂相鉸接，旋轉刀片設置在懸臂的端部，懸臂上設置有旋轉支點。

有益效果是：與現有技術相比，本實用新型的一種堆疊管件批量夾持的自動運輸切斷裝置能夠把管件疊放運輸，并且批量切斷，從進料、運輸、定位到切斷、出料的整個過程中實現了自動流水生產，生產效率很高，并且第一夾持組件配合第二夾持組件能使切斷設備的加工精度提升，實現了真正意義上的管件的全自動批量生產。

附圖說明

以下結合附圖對本實用新型的具體實施方式作進一步的詳細說明，其中：

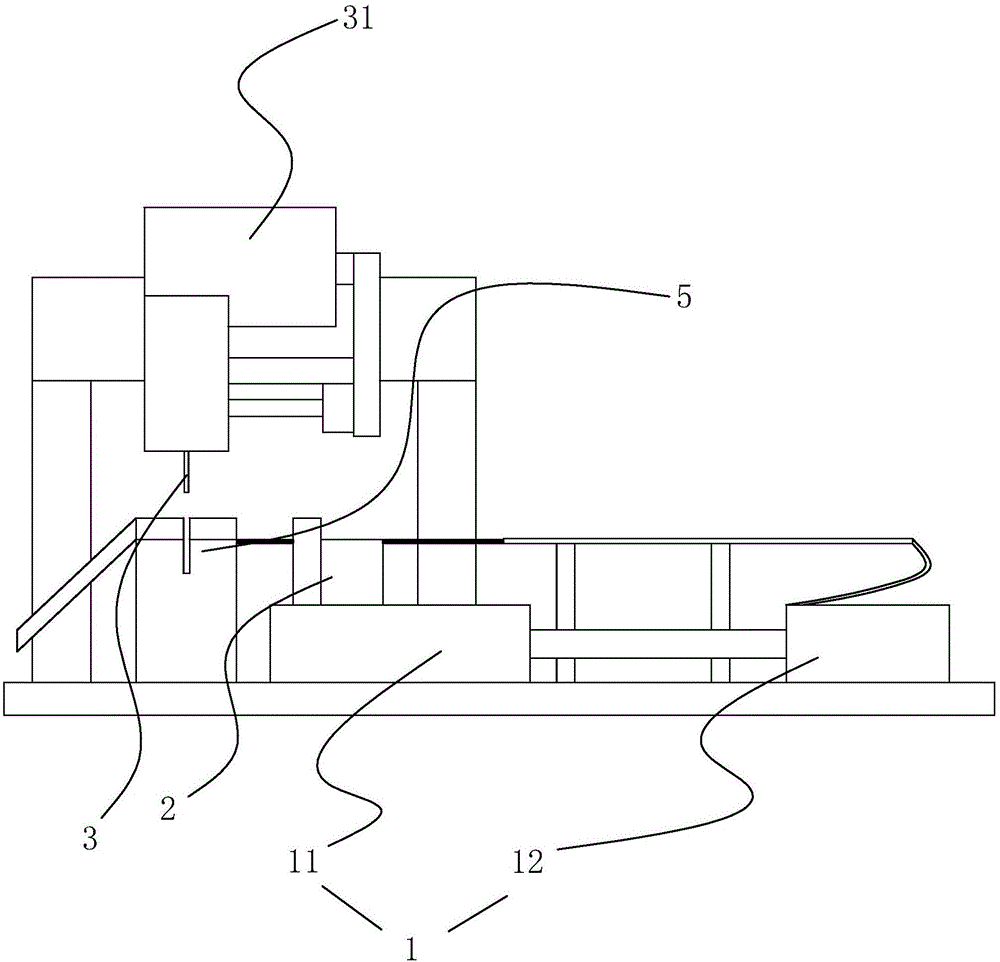

圖1 為切斷設備的正向視角的結構示意圖；

圖2 為切斷設備的側向視角的結構示意圖。

具體實施方式

如圖1-圖2所示，一種堆疊管件批量夾持的自動運輸切斷裝置，包括夾持輸送組件和切斷組件；夾持輸送組件包括有使管件沿長度方向運動的推力機構1以及設置在推力機構1上的第一夾持組件2；切斷組件包括有設置在管件上方的旋轉刀片3、能夠使旋轉刀片3上下往復運動的推壓機構4以及能夠夾住管件的第二夾持組件5。

切斷工藝的加工周期如下：管件通過第一夾持組件2夾緊而固定在推力機構1上并隨推力機構1步進朝向旋轉刀片3運動，到達切斷位置之后，第一夾持組件2放松管件并隨推力機構1回位到初始移動的位置，隨后第二夾持組件5夾住管件且推壓機構4驅動旋轉刀片3下壓切斷管件，切斷完成后推壓機構4驅動旋轉刀片3回位且第二夾持組件5放松管件。

管件可以堆疊起來通過第一夾持組件2配合推力機構1來完成步進式的進料，通過第二夾持組件5配合旋轉刀片3和推壓機構4對堆疊起來的管件進行整合切斷，批量切斷，從進料、運輸、定位到切斷、出料的整個過程中實現了自動流水生產，生產效率很高，并且第一夾持組件2配合第二夾持組件5能使切斷設備的加工精度提升，實現了真正意義上的管件的全自動批量生產。

推力機構1包括設置在管件的下方的平臺11以及驅動平臺11沿管件長度方向運動的第一氣缸12，第一夾持組件2固設在平臺11上。第一夾持組件2包括有第一底座、第一頂塊以及驅動第一頂塊上下往復運動的第二氣缸，第一底座和第一頂塊設置在管件的兩側。第一底座中開設有容置第一頂塊運動的內腔，管件從第一頂塊的頂面和第一底座之間的空間穿過。旋轉刀片3通過第一電機31驅動。推壓機構4包括懸臂41和油缸42，油缸42的輸出端與懸臂41相鉸接，旋轉刀片3設置在懸臂41的端部，懸臂41上設置有旋轉支點。第二夾持組件5包括有第二底座51、第二頂塊52以及驅動第二頂塊52上下往復運動的第三氣缸，第二底座51和第二頂塊52設置在管件的兩側。第二底座51中開設有容置第二頂塊52運動的內腔，管件從第二頂塊52的頂面和第二底座51之間的空間穿過。

切斷工藝的加工周期通過控制器來控制各個部件的先后運行，控制器先控制第二氣缸推動第一頂塊配合第一底座夾住管件，然后控制第一氣缸12推動平臺11朝向旋轉刀片3運動，使得管件朝向旋轉刀片3位移，位移的距離就是切斷后管件的長度，平臺11的位移距離可以通過調整第一氣缸12和平臺11之間傳動桿的距離來實現，同時也可以通過調整第一氣缸12的輸出位移量來實現；管件位移完成之后再通過第三氣缸推動第二頂塊52配合第二底座51來夾住管件，此時夾住管件是為了切斷過程中管件的定位，夾住管件之后，通過油缸42來推動懸臂41的一側使得懸臂41繞固定軸旋轉從而使得懸臂41另一側的旋轉刀片3上下移動，旋轉刀片3通過第一電機31驅動自轉，旋轉刀片3切斷管件，切斷完成后一個周期結束，下一個周期的管件推進之后會把切斷完成的管件推出第二底座51。

在第二底座51的出料位置設置有出料滑臺，第二底座51上設置有容置旋轉刀片3插入的縫隙，出液組件在旋轉刀片3切斷管件的位置噴灑潤滑液，潤滑液還可以起到冷卻的作用。

在第一夾持組件2的前端設置有承托管件輔助送料的支撐板，支撐板呈L形截面，便于承托管件，由于在實際生產過程中，潤滑液經常會沿著管件的內管路留到支撐板上，使得支撐板上堆積潤滑液，因而在支撐板背向第一夾持組件2的一端設置有吹風口，通過吹風口的氣流吧支撐板堆積的潤滑液向第一夾持組件2流動，并且在支撐板的端部還設置有接受潤滑液的水槽，旋轉刀片3加工時流出的潤滑液即為通過水泵從水槽中吸出的潤滑液，實現了潤滑液的循環。

第一頂塊和第二頂塊52的頂面均為V形破口，V形破口能夠很好的夾持若干條管件，保證批量切斷時的加工精度。

支撐板下方設置有支架，支架用于保證支撐板的水平設置，支架上設置有高度調節裝置。

以上實施例僅用以說明本實用新型的技術方案而并非對其進行限制，凡未脫離本實用新型精神和范圍的任何修改或者等同替換，其均應涵蓋在本實用新型技術方案的范圍內。
