本發明涉及風力發電設備領域，特別涉及用于風電塔架的焊接設備。

背景技術：

風電塔架的圓柱塔筒外環加工時，經卷板機加工后，其結合縫處需要焊接處理。一般焊接塔筒外環的機器為十字架，其只能固定焊接，不能靈活走動焊接，局限性大，使用不便。

技術實現要素：

針對現有風電塔架的塔筒外環焊接存在的上述問題，本發明提供一種可行走外縫焊接架，本發明采用如下方案：

一種可行走外縫焊接架，包括：

支撐柱、通過上軌道支架安裝于所述支撐柱兩側的上行走軌道；

位于支撐柱兩側的豎支架，所述豎支架的上端安裝有與所述上行走軌道配合的上走輪組，豎支架的下端安裝有下走輪組，所述下走輪組配合安裝于路軌上，所述下走輪組由行走電機驅動；

可升降安裝于豎支架上部的升降架，所述升降架通過手拉葫蘆及升降導輪組安裝于豎支架上。

作為上述技術方案的進一步改進：

所述上軌道支架包括借助螺釘抱夾安裝于支撐柱上的、水平設置的支撐槽鋼及連接于所述支撐槽鋼與支撐柱之間的斜槽鋼，所述支撐槽鋼的兩端下側固連有豎直槽鋼，所述豎直槽鋼的下端固連工字鋼。

所述上行走軌道包括固定于上軌道支架上的固定框架、與所述固定框架固連的并向外伸出的上軌道工字鋼；所述固定框架包括底板、上蓋板、左側板及右側板，所述工字鋼固連于所述上蓋板與右側板的連接角處。

所述上蓋板靠近右側板的一端向下傾斜折彎形成一斜安裝板，所述斜安裝板的下端與右側板固連；所述斜安裝板與右側板的連接處與所述工字鋼的腹板焊接固連，所述工字鋼的內翼板焊接于上蓋板的內表面，其外翼板伸出固定框架外。

所述豎支架包括兩隔開設置的豎架槽鋼組件，兩豎架槽鋼組件的上端通過橫向槽鋼固連；所述豎架槽鋼組件包括兩隔開平行設置的豎架槽鋼，兩豎架槽鋼之間沿著豎直方向隔開安裝有多根水平設置的鋼管。

所述上走輪組包括固定于豎支架側面的走輪座、上下隔開安裝于走輪座側面的支架板及通過輪軸安裝于所述支架板上的走輪。

所述升降架包括由橫支撐架、縱支撐架組成的水平支撐框架，及安裝于所述水平支撐框架上的豎直支撐框架，所述豎直支撐框架由多根框架鋼管交叉連接而成；所述水平支撐框架與豎支架之間安裝有斜支撐。

所述升降導輪組包括位于豎支架上部及下部的兩組，升降導輪組包括與豎支架固連的座板、通過轉軸安裝于座板兩端的導輪；所述手拉葫蘆安裝于豎支架的頂部，其鋼絲繩繞接于所述升降導輪組上。

位于所述支撐柱兩側的豎支架的高度不同。

本發明的技術效果在于：

本發明用于風力發電塔架圓柱塔筒的外環焊接，可大大降低勞動強度，減少焊接時間，提高焊接效率及效果。

附圖說明

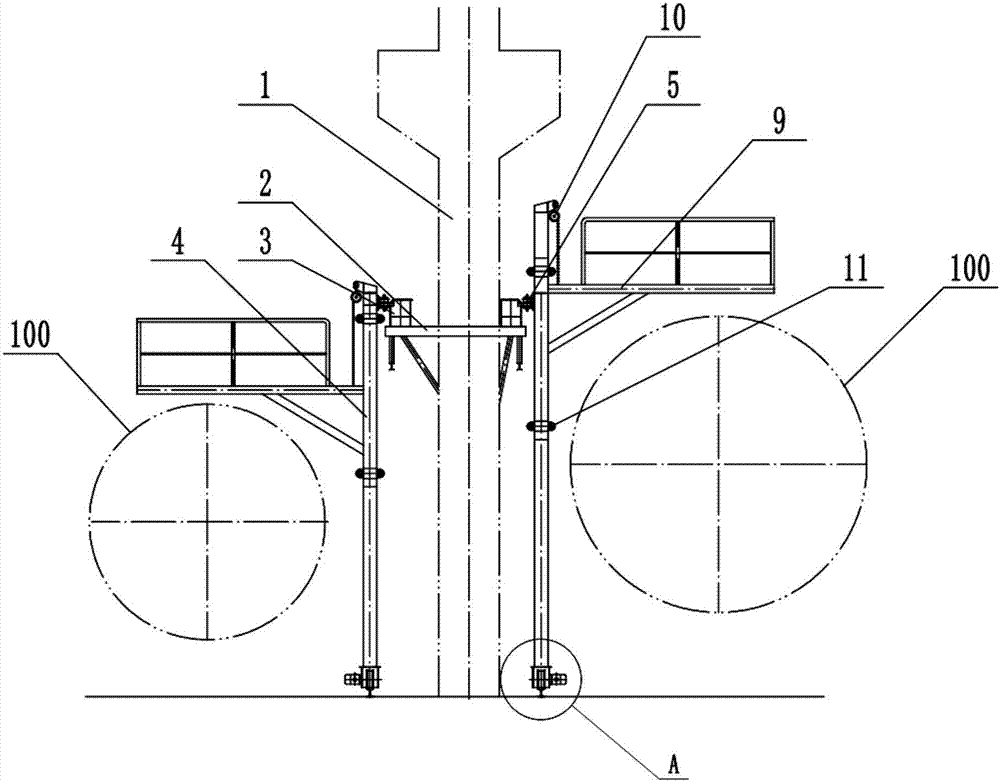

圖1為本發明的結構示意圖。

圖2為圖1的a處局部放大圖。

圖3為本發明中上軌道支架的結構圖。

圖4為本發明中上行走軌道的結構圖。

圖5為本發明中豎支架的主視圖。

圖6為圖5的左視圖。

圖7為圖6的a-a剖視圖。

圖8為本發明中上走輪組的結構圖。

圖9為圖8的俯視圖。

圖10為本發明中升降架的結構圖。

圖11為圖10的俯視圖。

圖12為本發明中升降導輪組的結構圖。

圖13為升降導輪組的剖視圖。

圖中：1、支撐柱；10、手拉葫蘆；11、升降導輪組；111、座板；112、導輪；2、上軌道支架；21、支撐槽鋼；22、斜槽鋼；23、豎直槽鋼；24、底部工字鋼；3、上行走軌道；31、固定框架；311、底板；312、上蓋板；313、左側板；314、右側板；315、斜安裝板；32、上軌道工字鋼；321、腹板；322、內翼板；323、外翼板；4、豎支架；41、豎架槽鋼組件；411、豎架槽鋼；412、鋼管；42、橫向槽鋼；5、上走輪組；51、走輪座；52、支架板；53、走輪；6、下走輪組；7、路軌；8、行走電機；9、升降架；91、水平支撐框架；911、橫支撐架；912、縱支撐架；92、豎直支撐框架；921、框架鋼管；93、斜支撐；100、塔筒。

具體實施方式

下面結合附圖對本發明的具體實施方式作進一步說明。

如圖1所示，本實施例的可行走外縫焊接架，包括：支撐柱1、通過上軌道支架2安裝于支撐柱1兩側的上行走軌道3。

如圖3所示，上軌道支架2包括借助螺釘抱夾安裝于支撐柱1上的、水平設置的支撐槽鋼21及連接于支撐槽鋼21與支撐柱1之間的斜槽鋼22，支撐槽鋼21的兩端下側固連有豎直槽鋼23，豎直槽鋼23的下端固連底部工字鋼24。

如圖4所示，上行走軌道3包括固定于上軌道支架2上的固定框架31、與固定框架31固連的并向外伸出的上軌道工字鋼32；固定框架31包括底板311、上蓋板312、左側板313及右側板314，上軌道工字鋼32固連于上蓋板312與右側板314的連接角處。上蓋板312靠近右側板314的一端向下傾斜折彎形成一斜安裝板315，斜安裝板315的下端與右側板314固連；斜安裝板315與右側板314的連接處與上軌道工字鋼32的腹板321焊接固連，上軌道工字鋼32的內翼板322焊接于上蓋板312的內表面，其外翼板323伸出固定框架31外。

如圖1所示，位于支撐柱1兩側設有豎支架4，兩側的豎支架4的高度不同，以適應不同尺寸的塔架塔筒100焊接。

如圖5、圖6及圖7所示，豎支架4包括兩隔開設置的豎架槽鋼組件41，兩豎架槽鋼組件41的上端通過橫向槽鋼42固連；豎架槽鋼組件41包括兩隔開平行設置的豎架槽鋼411，兩豎架槽鋼411之間沿著豎直方向隔開安裝有多根水平設置的鋼管412。

如圖1所示，豎支架4的上端安裝有與上行走軌道3配合的上走輪組5，如圖8、圖9所示，上走輪組5包括固定于豎支架4側面的走輪座51、上下隔開安裝于走輪座51側面的支架板52及通過輪軸安裝于支架板52上的走輪53。

如圖1、圖2所示，豎支架4的下端安裝有下走輪組6，下走輪組6配合安裝于路軌7上，下走輪組6由行走電機8驅動；可升降安裝于豎支架4上部設有升降架9，升降架9通過手拉葫蘆10及升降導輪組11安裝于豎支架4上。如圖10、圖11所示，升降架9包括由橫支撐架911、縱支撐架912組成的水平支撐框架91，及安裝于水平支撐框架91上的豎直支撐框架92，豎直支撐框架92由多根框架鋼管921交叉連接而成；水平支撐框架91與豎支架4之間安裝有斜支撐93。

如圖12、圖13所示，升降導輪組11包括位于豎支架4上部及下部的兩組，升降導輪組11包括與豎支架4固連的座板111、通過轉軸安裝于座板111兩端的導輪112；手拉葫蘆10安裝于豎支架4的頂部，其鋼絲繩繞接于升降導輪組11上。

以上所舉實施例為本發明的較佳實施方式，僅用來方便說明本發明，并非對本發明作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本發明所提技術特征的范圍內，利用本發明所揭示技術內容所作出局部改動或修飾的等效實施例，并且未脫離本發明的技術特征內容，均仍屬于本發明技術特征的范圍內。
