本發明涉及機械加工領域，更具體地說，涉及一種用于去除攝像機鏡頭座的毛刺的裝置。

背景技術：

產品經機加工成型后，產品的孔位和周面部位通常會有毛刺。比如攝像機鏡頭座01，請參考附圖1，攝像機鏡頭座01具有沉孔02和位于沉孔02周圍的多個安裝孔03。攝像機鏡頭座01還具有安裝定位凸臺04。攝像機鏡頭座01經機加工成型后，攝像機鏡頭座01的沉孔02內、安裝孔03內以及周面上會出現毛刺。通常情況下，是人工去除毛刺，該種方式的人工勞動強度大，效率低，產品的成本高。

因此，如何設計一種用于去除攝像機鏡頭座的毛刺的裝置，該裝置能夠一次性去除產品上所有的毛刺，從而降低人工勞動強度，提高生產效率，降低產品的成本，是本領域技術人員亟待解決的關鍵性問題。

技術實現要素：

本發明的目的是提供一種用于去除攝像機鏡頭座的毛刺的裝置，該裝置能夠一次性去除攝像機鏡頭座上的所有毛刺，從而降低人工勞動強度，提高生產效率，降低產品的成本。

為達到上述目的，本發明提供以下技術方案：

一種用于去除攝像機鏡頭座的毛刺的裝置，包括：

能夠作上下往復運動的上模板；

與所述上模板連接的沖頭組件，所述沖頭組件包括用于沖裁攝像機鏡頭座周面的毛刺的筒狀沖頭，還包括位于所述筒狀沖頭內，分別用于沖裁所述攝像機鏡頭座的不同的孔的多個柱狀沖頭；

用于固定所述攝像機鏡頭座的定位塊。

優選地，所述定位塊的外徑與所述攝像機鏡頭座的外徑相等；所述定位塊具有與所述攝像機鏡頭座上的安裝定位凸臺配合的定位孔，還具有與所述攝像機鏡頭座上的沉孔配合的筒狀定位凸部。

優選地，還包括能夠與動力裝置連接的壓板，所述壓板位于所述上模板上方，且與所述上模板連接；還包括位于所述壓板和所述上模板之間的彈性件，所述沖頭組件與所述上模板間隙配合，所述沖頭組件的上端與所述彈性件連接。

優選地，所述彈性件為優力膠件。

優選地，所述壓板通過上模腳與所述上模板連接。

優選地，還包括位于所述定位塊下方，且與所述定位塊連接的下模板。

優選地，還包括位于所述下模板下方，且與所述下模板連接的下模板底板，所述下模板與所述下模板底板之間形成有盛渣空間；所述下模板上開設有排渣孔，所述排渣孔直通所述盛渣空間。

優選地，所述下模板通過下模腳與所述下模板底板連接。

優選地，還包括導向柱，所述上模板內設置有與導向柱間隙配合的導向孔，所述導向柱的一端伸入進所述導向孔內，另一端與所述下模板連接。

從上述技術方案可以看出，在去除攝像機鏡頭座上的毛刺時，首先將攝像機鏡頭座固定在定位塊上，之后使上模板向下運動，沖頭組件也隨之下移，沖頭組件的筒狀沖頭將攝像機鏡頭座周面上的毛刺沖裁掉，沖頭組件的多個柱狀沖頭將攝像機鏡頭座的多個孔的內部的毛刺沖裁掉。即本發明中的用于去除攝像機鏡頭座的毛刺的裝置能夠一次性去除攝像機鏡頭座上的所有毛刺，從而降低了人工勞動強度，提高了生產效率，降低了產品的成本。

附圖說明

為了更清楚地說明本發明實施例中的方案，下面將對實施例中描述所需要使用的附圖作簡單的介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術一具體實施例提供的攝像機鏡頭座的俯視圖；

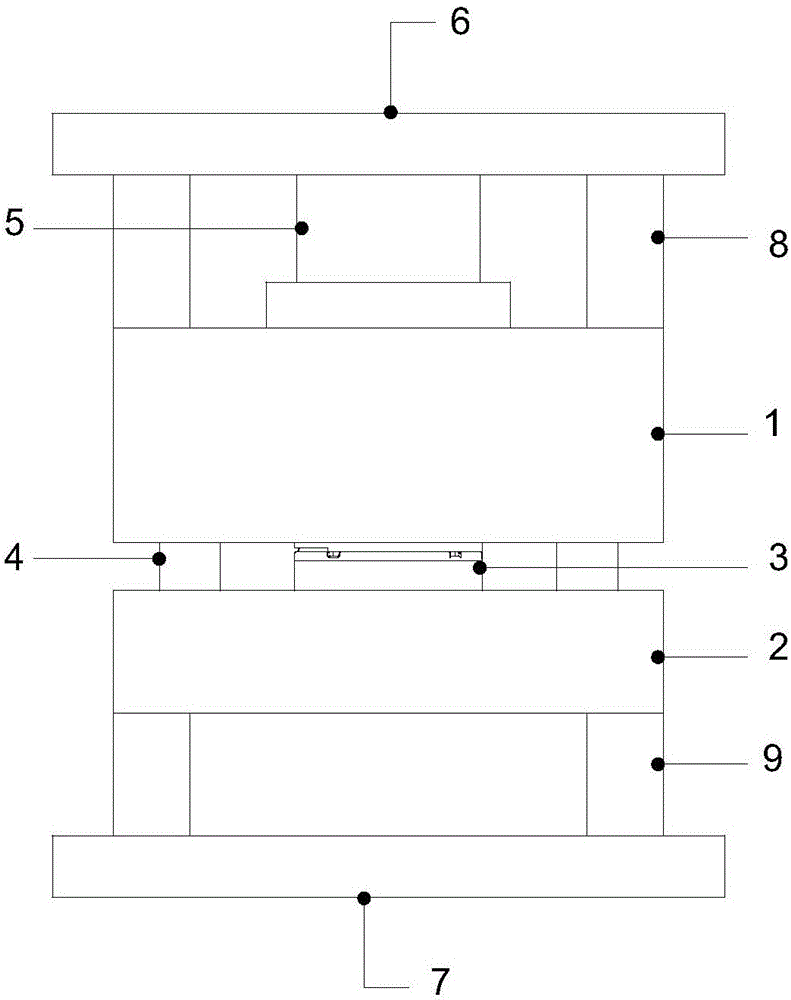

圖2為本發明一具體實施例提供的用于去除攝像機鏡頭座的毛刺的裝置的整體結構示意圖；

圖3為本發明一具體實施例提供的下模板和定位塊的俯視圖。

其中，01為攝像機鏡頭座、02為沉孔、03為安裝孔、04為安裝定位凸臺、1為上模板、2為下模板、3為定位塊、4為導向柱、5為彈性件、6為壓板、7為下模板底板、8為上模腳、9為下模腳、31為定位孔、32為筒狀定位凸部。

具體實施方式

本發明提供了一種用于去除攝像機鏡頭座的毛刺的裝置，該裝置能夠一次性去除攝像機鏡頭座上的所有毛刺，從而降低人工勞動強度，提高生產效率，降低產品的成本。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明的一部分實施例，而不是全部的實施例。基于本發明的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

請參考圖2-圖3，在本發明一具體實施例中，用于去除攝像機鏡頭座的毛刺的裝置包括上模板1、沖頭組件以及定位塊3。

其中，上模板1能夠作上下往復運動。沖頭組件與上模板1連接，能夠隨上模板1作上下往復運動。沖頭組件包括筒狀沖頭和位于筒狀沖頭內的多個柱狀沖頭。筒狀沖頭用于沖裁攝像機鏡頭座01的周面上的毛刺，多個柱狀沖頭分別用于沖裁攝像機鏡頭座01的不同的孔的內部的毛刺，包括沉孔02和安裝孔03內的毛刺。定位塊3用于固定攝像機鏡頭座01。

在去除攝像機鏡頭座01上的毛刺時，首先將攝像機鏡頭座01固定在定位塊3上，之后使上模板1向下運動，沖頭組件也隨之下移，沖頭組件能夠將攝像機鏡頭座01周面上的毛刺和多個孔的內部的毛刺全部沖裁掉。即本發明中的用于去除攝像機鏡頭座01的毛刺的裝置能夠一次性去除攝像機鏡頭座01上的所有毛刺，從而降低了人工勞動強度，提高了生產效率，降低了產品的成本。

在本發明一具體實施例中，定位塊3的外徑與攝像機鏡頭座的外徑相等。定位塊3具有定位孔31和筒狀定位凸部32，定位孔31與攝像機鏡頭座01上的安裝定位凸臺04配合，筒狀定位凸部32與攝像機鏡頭座01上的沉孔02配合。將待加工的攝像機鏡頭座01放置在定位塊3上，使安裝定位凸臺04插入定位孔31中，使筒狀定位凸部32插入沉孔02中，這樣就實現了定位塊3對攝像機鏡頭座01的定位。當然，定位塊3上正對攝像機鏡頭座01上的安裝孔03的部位設置有與安裝孔03大小相等的孔，定位塊3上正對攝像機鏡頭座01的沉孔02的部位設置有與沉孔02大小相等的孔。

在本發明一具體實施例中，還包括壓板6和彈性件5。

其中，壓板6位于上模板1的上方，且與上模板1連接。壓板6能夠與動力源裝置連接。動力源裝置提供上下往復運動的動力。彈性件5位于壓板6和上模板1之間。沖頭組件與上模板1間隙配合，且沖頭組件的上端與彈性件5連接。動力源裝置帶動壓板6向下運動，壓板6帶動上模板1和沖頭組件向下運動，待沖頭組件接觸到位于定位塊3上的攝像機鏡頭座01后，沖頭組件會壓縮彈性件5，同時沖頭組件會受到彈性件5的彈力作用，這樣，沖頭組件對攝像機鏡頭座01的沖裁力會得到緩沖，從而避免沖頭組件將攝像機鏡頭座01壓碎。

在本發明一具體實施例中，上述中的彈性件5優選為優力膠件。優力膠既具有塑料的剛性，又具有橡膠的彈性。

在本發明一具體實施例中，上述中的壓板6通過上模腳8與上模板1連接。

為了分散定位塊3所受的壓力，提高整個裝置的使用壽命，在本發明一具體實施例中，增設了下模板2，下模板2位于定位塊3的下方，且與定位塊3連接。

在本發明一具體實施例中，引入了下模板底板7，下模板底板7位于下模板2下方，并且下模板底板7與下模板2之間具有連接關系。下模板2和下模板底板7之間形成有盛渣空間。下模板2上開設有排渣孔。該排渣孔直通盛渣空間。在沖頭組件完成對攝像機鏡頭座的沖裁后，隨著沖頭組件的上移復位，沖裁形成的廢渣會落到下模板2上，之后會通過排渣孔進入到盛渣空間，從而避免廢渣殘留在定位塊3中，影響裝置的正常運轉。

進一步地，上述中的下模板2通過下模腳9與下模板底板7連接。下模腳9位于盛渣空間的邊緣部位。

在本發明一具體實施例中，還增設了導向柱4。上模板1內設置有導向孔，所述導向柱4與所述導向孔間隙配合。導向柱4的一端伸入進所述導向孔內，另一端與下模板2連接。導向柱4的作用在于為上模板1的上下移動提供導向作用，從而使上模板1穩定運行。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
