本發明涉及線切割機械設備領域，尤其涉及一種線切割機鉬絲送絲器。

背景技術：

目前，購買的鉬絲是卷繞在絲盤上的，且絲盤的圓心設置有通孔，在安裝線切割鉬絲時，通常采用一根鐵棒穿過絲盤中間的通孔，再將鉬絲的絲頭鎖定在線切割機的滾筒上，開動滾筒電機進行繞絲，當鉬絲繞滿在滾筒上則采用手指壓絲盤端面將其阻斷，為此，即不安全長期操作也易造成手指損傷。

技術實現要素：

本發明是針對以上問題，提供一種結構簡單，操作方便的一種線切割機鉬絲送絲器，從而有效保障送絲的安全及順暢。

本發明解決上述技術問題采用的以下技術方案：

一種線切割機鉬絲送絲器，由主體（1）、螺母（2）、軸承（3）、芯軸（4）、剎車耐磨套（5）、前支撐座（6）、剎車桿（7）、后支撐座（8）、限位套（9）組成，其特征在于：所述的芯軸（4）穿過主體（1）再安裝軸承（3）剎車耐磨套（5）；所述的軸承（3）安裝在主體（1）采用過盈配合；所述的前支撐座（6）與后支撐座（8）焊接在主體（1）上，所述的剎車桿（7）穿過后支撐座（8）前支撐座（6），再套入限位套（9）；所述的芯軸（4）后端與螺母（2）相配合；這就實現了本發明一種線切割機鉬絲送絲器。

作為優選方案所述的剎車耐磨套（5）采用銅材料制作。

作為優選方案所述的限位套（9）采用橡膠料制作。

本發明的有益效果：絲盤的通孔套入鉬絲送絲器的芯軸上，再通過螺母將絲盤進行固定，鉬絲的絲頭鎖定在線切割機的滾筒上，開動滾筒電機繞絲，手持主體手柄并用拇指推壓剎車桿，從而控制了送絲的松緊和滿絲阻斷，有效保障送絲的安全及順暢。

附圖說明

下面結合附圖和實施方式對本發明一種線切割機鉬絲送絲器做進一步的說明。

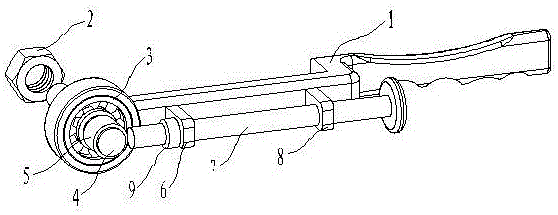

圖1是本發明的結構示意圖。

圖2是本發明的分解主視圖。

圖3是本發明的俯視圖。

圖4是本發明的左視圖。

圖中具體標示如下：1. 主體、2. 螺母、3. 軸承、4. 芯軸、5. 剎車耐磨套、6. 前支撐座、7. 剎車桿、8. 后支撐座、9. 限位套。

具體實施方案

下面結合附圖和具體實施例對本發明的一種線切割機鉬絲送絲器作進一步的描述。

如圖1～4所示，一種線切割機鉬絲送絲器，由主體（1）、螺母（2）、軸承（3）、芯軸（4）、剎車耐磨套（5）、前支撐座（6）、剎車桿（7）、后支撐座（8）、限位套（9）組成，其特征在于：所述的芯軸（4）穿過主體（1）再安裝軸承（3）剎車耐磨套（5）；所述的軸承（3）安裝在主體（1）采用過盈配合；所述的前支撐座（6）與后支撐座（8）焊接在主體（1）上，所述的剎車桿（7）穿過后支撐座（8）前支撐座（6），再套入限位套（9）；所述的芯軸（4）后端與螺母（2）相配合。

以上所述，僅為本發明的較佳實施例而已，并非用于限定本發明的保護范圍。
