機技術領域

本發明涉及金屬鑄造用冒口澆筑后的精加工技術領域，具體為一種冒口打孔打磨一體機。

背景技術：

隨著熔煉鑄造業的技術水平不斷提高，相當部分機械化或智能化生產線逐步應用于熔煉鑄造業，取代人工作業，尤其是水平分型的鑄造生產方式中，澆冒口工藝技術仍處于手工作業水平階段，嚴重制約了機械化或智能化生產線的發展，特別是冒口澆筑后的冒口內壁的打磨與底部的打孔工作是分步由人工進行加工的，加工速度慢，且加工后的冒口不一致，冒口內壁的粗糙度不一致，且冒口底部開孔的位置也不一致，對后期熔煉鑄造產生極大的影響，因此急需一種自動化設備，將打磨與打孔工作集成為一體，實現打磨打孔工作的同步進行，保證冒口加工后的一致性。

在專利號為cn203918047u的中國專利中，公開了一種冒口加工設備可以對冒口后期在熔煉鑄造后的清理進行自動打磨工作，其無法適用于冒口在澆筑后的內壁的打磨工作，且其更無法實現冒口打磨與打孔工作的集成。

技術實現要素：

針對以上問題，本發明提供了一種冒口打孔打磨一體機，通過機架兩側分別設置打磨機構與打孔機構，并通過設置聯動機構分別連接打磨機構與打孔機構，利用聯動機構帶動打磨機構與打孔機構沿機架的橫向進行同步滑動，同時通過驅動機構帶動打磨機構與打孔機構旋轉，解決了冒口澆筑后冒口打磨與打孔工作的同步進行，保證了冒口在加工完成后內壁粗糙度與底部開孔位置的一致性，避免了冒口加工不一致導致鑄造過程中產生的影響。

為實現上述目的，本發明提供如下技術方案：

一種冒口打孔打磨一體機，包括機架，該機架的頂部中心位置處設置有冒口定位座，還包括：

打磨機構，所述打磨機構設置于機架頂部的一側，其沿機架進行橫向滑動對冒口內壁進行打磨工作，且其包括打磨組件與第一滑動組件；

打孔機構，所述打孔機構相對于所述打磨機構設置于機架頂部的另一側，其沿機架進行橫向滑動對冒口底部進行打孔工作，且其包括打孔組件與第二滑動組件；

聯動機構，所述聯動機構設置于機架的頂部，其位于冒口定位座的后側，且其分別連接所述打磨機構與打孔機構，該聯動機構同步帶動打磨機構與打孔機構沿機架橫向滑動對冒口分別進行打磨和打孔工作，且該聯動機構包括推動組件與連接組件；

驅動機構，所述驅動機構設置于機架上，其位于所述打磨機構與打孔機構的下方，該驅動機構同步驅動所述打磨組件與打孔組件旋轉對冒口進行打磨和打孔工作。

作為改進，所述推動組件設置于冒口定位座的后側，其與機架的頂部固定連接，該推動組件包括：

推動氣缸，所述推動氣缸固定設置于機架的頂部；

第三滑軌，所述第一滑軌固定設置于機架的頂部，其位于推動氣缸的前端；

第三滑塊，所述第一滑塊滑動設置于第一滑軌上，其與所述推動氣缸的推桿固定連接。

作為改進，所述連接組件對稱設置于推動組件的兩側，其分別與所述打磨機構以及打孔機構連接，該連接組件包括：

第一連接桿，所述第一連接桿設置于所述第三滑軌的一側，其一端與所述第三滑塊鉸接，且其另一端與所述打磨機構鉸接；

第二連接桿，所述第二連接桿對應所述第一連接桿設置于所述第三滑軌的另一側，其一端與所述第三滑塊鉸接，且其另一端與所述打孔機構鉸接。

作為改進，所述打磨組件滑動設置于第一滑動組件上，該打磨組件包括：

第一轉動軸，所述第一轉動軸通過軸承座轉動設置于第一滑動組件的上端，其沿第一組件橫向滑動；

刀座，所述刀座固定設置于所述第一轉動軸對應冒口定位座的一端；

刀架，所述刀架與所述刀座固定連接，其中部設置有刀槽；

打磨刀，所述打磨刀對稱滑動設置于所述刀架的刀槽內；

限位圈，所述限位圈套設于打磨刀的外側，其下端與所述機架固定連接，且其位于所述冒口定位座的前端；

若干伸縮彈簧，所述伸縮彈簧均設置于打磨刀之間，該伸縮彈簧處于壓縮狀態，其推動打磨刀向外側滑動。

作為改進，所述第一轉動軸、刀座、限位圈以及冒口定位座的定位槽均為同心設置。

作為改進，所述第一滑動組件與機架的頂部固定連接，其位于冒口定位座的一側，該第一滑動組件包括：

第一滑軌，所述第一滑軌對稱設置于打磨組件的下方，其與機架固定連接；

若干第一滑塊，所述第一滑塊均滑動設置于所述第一滑軌上；

第一連接塊，所述第一連接塊均沿所述第一滑軌的長度方向設置，其均設置于所述第一滑塊與所述第一轉動軸的之間，且靠近所述冒口定位座的第一連接塊與所述第一連接桿鉸接；

第一氣動彈簧，所述第一氣動彈簧對稱設置于機架的橫向兩側，其一端與所述機架鉸接，且其另一端與對應的所述第一滑塊鉸接。

作為改進，所述打孔組件滑動設置于第二滑動組件上，該打孔組件包括：

第二轉動軸，所述第二轉動軸通過軸承座轉動設置于第二滑動組件的上端，其沿第二組件橫向滑動；

鉆頭夾盤，所述鉆頭夾盤固定設置于所述第二轉動軸對應冒口定位座的一端；

鉆頭，所述鉆頭通過鉆頭夾盤與所述第二轉動軸連接。

作為改進，所述第二轉動軸、鉆頭夾盤、鉆頭以及冒口定位座的定位槽均為同心設置。

作為改進，所述第二滑動組件對應所述第一滑動組件設置于冒口定位座的另一側，該第二滑動組件包括：

第二滑軌，所述第二滑軌對稱設置于打孔組件的下方，其與機架固定連接；

若干第二滑塊，所述第二滑塊均滑動設置于所述第二滑軌上；

第二連接塊，所述第二連接塊均沿所述第二滑軌的長度方向設置，其均設置于所述第二滑塊與所述第二轉動軸的之間，且靠近所述冒口定位座的第二連接塊與所述第二連接桿鉸接；

第二氣動彈簧，所述第二氣動彈簧對稱設置于機架的橫向兩側，其一端與所述機架鉸接，且其另一端與對應的所述第二滑塊鉸接。

作為改進，所述驅動機構包括：

驅動電機，所述驅動電機固定設置于機架上，其位于打孔機構的下方；

傳動軸，所述傳動軸轉動設置于機架上，其位于所述打磨機構與打孔機構的下方，且其中部通過皮帶傳動的方式與所述驅動電機連接；

第一齒輥，所述第一齒輥位于打磨機構的下方，其套設于所述傳動軸的端部；

第一從動齒輪，所述第一從動齒輪位于所述第一齒輥的上方，其固定于所述打磨組件上，且其與所述第一齒輥嚙合傳動，并帶動所述打磨組件旋轉；

第二齒輥，所述第二齒輥位于打孔機構的下方，其套設于所述傳動軸的端部；

第二從動齒輪，所述第二從動齒輪位于所述第二齒輥的上方，其固定于所述打孔組件上，且其與所述第二齒輥嚙合傳動，并帶動所述打孔組件旋轉。

本發明的有益效果在于：

(1)本發明通過利用聯動機構帶動打磨機構與打孔機構沿機架的橫向進行同步滑動，同時通過驅動機構帶動打磨機構與打孔機構旋轉，解決了冒口澆筑后冒口打磨與打孔工作的同步進行，保證了冒口在加工完成后內壁粗糙度與底部開孔位置的一致性，避免了鑄造過程中，因冒口加工不一致導致鑄造件補縮不一致，造成鑄造件在局部的尺寸存在偏差；

(2)本發明在設置聯動機構時，通過氣缸控制第三滑塊的前后滑動，并通過第一連接桿和第二連接桿分別將打磨機構以及打孔機構連接到第三滑塊上，利用第三滑塊在滑動過程中，改變第一連接桿和第二連接桿與機架之間夾角的角度，進而帶動打磨機構與打孔機構可以相對冒口定位座發生滑動，使打磨機構與打孔機構可以同步滑動至冒口定位座的兩側，對冒口的內壁和底部同步進行打磨和打孔工作,實現了打磨機構與打孔機構的同步聯動；

(3)本發明在設置打磨機構時，使打磨刀可以沿刀架進行滑動伸縮，進而改變對稱設置的打磨刀的之間的寬度，并且打磨刀的伸縮可以依據冒口內壁在打磨過程中的厚度的改變進而調整，使冒口內部的粗糙度打磨精度提高；

(4)本發明在設置打磨刀時，利用限位圈與打磨刀的配合，實現打磨刀在由聯動機構帶動橫向滑動的過程中，可以自動的收縮與釋放，并且用控制限位圈與冒口定位座之間的距離，實現打磨刀在進入冒口內部后，方可滑動伸縮，避免了打磨刀與冒口干涉，同時，在打磨刀與限位圈之間滑動的過程中，可以利用限位圈內層的磨刀石對打磨刀進行打磨，保證打磨刀的鋒利；

綜上所述，本發明具有結構新穎、功能完善、工作效率高、加工產品一致性好等優點，尤其適用于金屬鑄造用冒口的打磨打孔技術領域。

附圖說明

圖1為本發明俯視結構示意圖；

圖2為本發明部分結構示意圖；

圖3為本發明打磨機構結構示意圖；

圖4為圖3中a處結構放大示意圖；

圖5為本發明打磨刀結構示意圖；

圖6為圖5中b處放大結構示意圖；

圖7為本發明打孔組件結構示意圖；

圖8為本發明實施例二結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

實施例1：

如圖1所示，一種冒口打孔打磨一體機，包括機架1，該機架1的頂部中心位置處設置有冒口定位座11，還包括：

打磨機構2，所述打磨機構2設置于機架1頂部的一側，其沿機架1進行橫向滑動對冒口內壁進行打磨工作，且其包括打磨組件21與第一滑動組件22；

打孔機構3，所述打孔機構3相對于所述打磨機構2設置于機架1頂部的另一側，其沿機架1進行橫向滑動對冒口底部進行打孔工作，且其包括打孔組件31與第二滑動組件32；

聯動機構4，所述聯動機構4設置于機架1的頂部，其位于冒口定位座11的后側，且其分別連接所述打磨機構2與打孔機構3，該聯動機構4同步帶動打磨機構2與打孔機構3沿機架1橫向滑動對冒口分別進行打磨和打孔工作，且該聯動機構4包括推動組件41與連接組件42；

驅動機構5，所述驅動機構5設置于機架1上，其位于所述打磨機構2與打孔機構的下方，該驅動機構4同步驅動所述打磨組件21與打孔組件31旋轉對冒口進行打磨和打孔工作。

需要具體說明的是，所述打磨機構2與打孔機構3對稱設置于冒口定位座11兩側，聯動機構4帶動打磨組件21沿第一滑動組件22滑動，并且同步帶動打孔組件31沿第二滑動組件32滑動，使打磨組件21與打孔組件31可以同時向冒口定位座11滑動，也可以同時離開冒口定位做11。

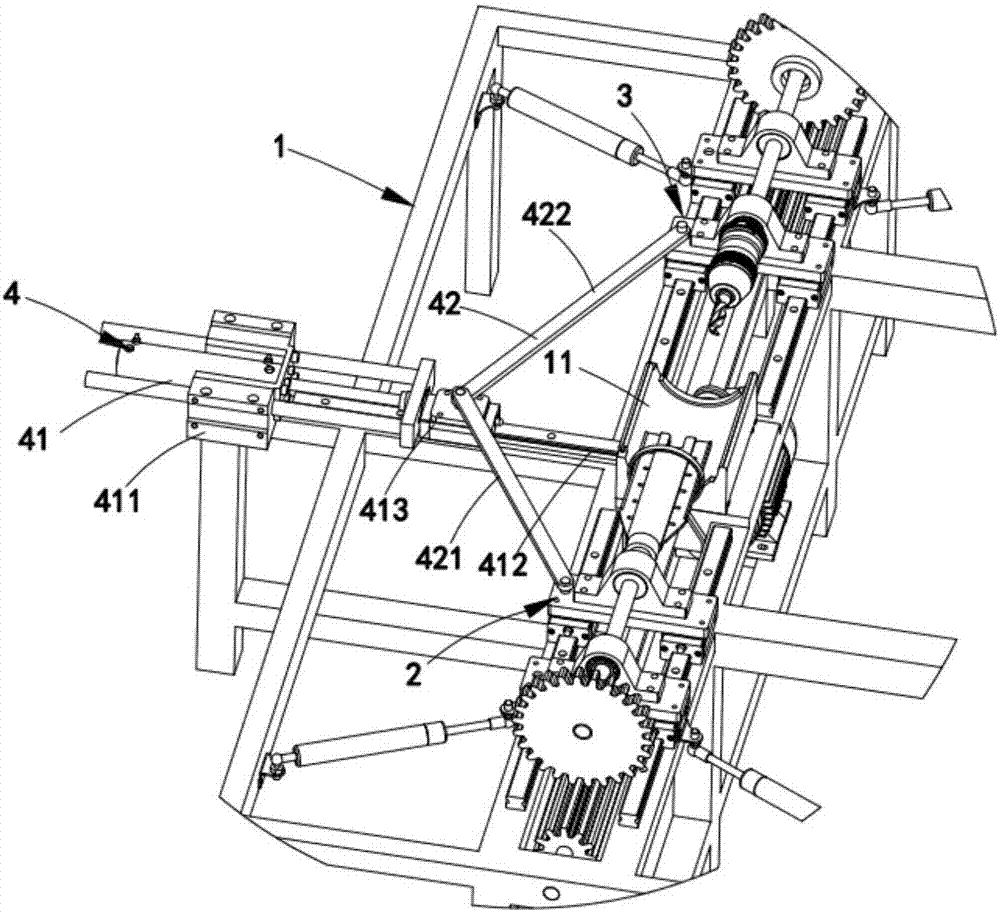

如圖2所示，作為一種優選的實施方式，所述推動組件41設置于冒口定位座11的后側，其與機架1的頂部固定連接，該推動組件41包括：

推動氣缸411，所述推動氣缸411固定設置于機架1的頂部；

第三滑軌412，所述第一滑軌412固定設置于機架1的頂部，其位于推動氣缸411的前端；

第三滑塊413，所述第一滑塊413滑動設置于第一滑軌412上，其與所述推動氣缸411的推桿固定連接。

進一步的，所述連接組件42對稱設置于推動組件41的兩側，其分別與所述打磨機構2以及打孔機構3連接，該連接組件42包括：

第一連接桿421，所述第一連接桿421設置于所述第三滑軌412的一側，其一端與所述第三滑塊413鉸接，且其另一端與所述打磨機構2鉸接；

第二連接桿422，所述第二連接桿422對應所述第一連接桿421設置于所述第三滑軌412的另一側，其一端與所述第三滑塊413鉸接，且其另一端與所述打孔機構3鉸接。

需要具體說明的是，所述推動氣缸411為慢速控制，其推動速度較緩慢，該推動氣缸411控制第三滑塊413前后滑動，并通過第一連接桿421和第二連接桿422分別將打磨組件21以及打孔組件31連接到第三滑塊413上，利用第三滑塊413在滑動過程中，改變第一連接桿421和第二連接桿422與機架1之間夾角的角度，進而帶動打磨組件21與打孔組件21可以相對冒口定位座11發生滑動，使打磨組件21與打孔組件31可以同步滑動至冒口定位座11的兩側，對冒口的內壁和底部同步進行打磨和打孔工作,實現了打磨機構2與打孔機構3的同步聯動。

如圖3、圖4、圖5與圖6所示，作為一種優選的實施方式，所述打磨組件21滑動設置于第一滑動組件22上，該打磨組件21包括：

第一轉動軸211，所述第一轉動軸211通過軸承座轉動設置于第一滑動組件22的上端，其沿第一組件22橫向滑動；

刀座212，所述刀座212固定設置于所述第一轉動軸211對應冒口定位座11的一端；

刀架213，所述刀架213與所述刀座212固定連接，其中部設置有刀槽；

打磨刀214，所述打磨刀214對稱滑動設置于所述刀架213的刀槽內；

限位圈215，所述限位圈215套設于打磨刀214的外側，其下端與所述機架1固定連接，且其位于所述冒口定位座11的前端；

若干伸縮彈簧216，所述伸縮彈簧216均設置于打磨刀214之間，該伸縮彈簧216處于壓縮狀態，其推動打磨刀214向外側滑動。

如圖進一步的，所述第一轉動軸211、刀座212、限位圈215以及冒口定位座11的定位槽均為同心設置。

更進一步的，所述第一滑動組件22與機架1的頂部固定連接，其位于冒口定位座11的一側，該第一滑動組件22包括：

第一滑軌221，所述第一滑軌221對稱設置于打磨組件21的下方，其與機架1固定連接；

若干第一滑塊222，所述第一滑塊222均滑動設置于所述第一滑軌221上；

第一連接塊223，所述第一連接塊223均沿所述第一滑軌221的長度方向設置，其均設置于所述第一滑塊222與所述第一轉動軸211的之間，且靠近所述冒口定位座11的第一連接塊223與所述第一連接桿421鉸接；

第一氣動彈簧224，所述第一氣動彈簧224對稱設置于機架1的橫向兩側，其一端與所述機架1鉸接，且其另一端與對應的所述第一滑塊222鉸接。

需要具體說明的是，所述打磨組件21中的打磨刀214可以隨刀座212進行旋轉，在旋轉的過程中對冒口的內壁進行打磨。

進一步說明的是，所述打磨刀214可以依靠伸縮彈簧216沿刀架213的橫向伸縮滑動，其在伸縮的過程中改變刀頭到刀座212中心的距離，進而可以在打磨的過程中適應冒口內壁在打磨過程中厚度的變化，且刀架213的末端設置有凹陷的缺口，可以避免在打磨工作的過程中，刀架213與打孔組件31發生干涉。

更進一步說明的是，所述限位圈215可以在打磨刀214在橫向滑動的過程中收攏打磨刀214，也可以在打磨刀214深入冒口內壁時，使打磨刀214自動打開，貼合到冒口的內壁上，并且，限位圈215的內圈加設了打磨石，利用打磨石與打磨刀214的相對滑動，對打磨刀214進行打磨，使打磨刀214始終保持鋒利。

具體說明的是，所述第一連接塊223用于連接第一滑塊222與第一轉動軸211上的軸承座，使打磨組件21整體可以在第一滑軌221上進行滑動。

更為具體說明的是，第一氣動彈簧224用于推動打磨組件21沿第一滑軌211滑動。

如圖7所示，作為一種優選的實施方式，所述打孔組件31滑動設置于第二滑動組件32上，該打孔組件31包括：

第二轉動軸311，所述第二轉動軸311通過軸承座轉動設置于第二滑動組件32的上端，其沿第二組件32橫向滑動；

鉆頭夾盤312，所述鉆頭夾盤312固定設置于所述第二轉動軸311對應冒口定位座11的一端；

鉆頭313，所述鉆頭313通過鉆頭夾盤312與所述第二轉動軸311連接。

進一步的，所述第二轉動軸311、鉆頭夾盤312、鉆頭313以及冒口定位座11的定位槽均為同心設置。

更進一步的，所述第二滑動組件32對應所述第一滑動組件22設置于冒口定位座11的另一側，其特征在于，該第二滑動組件32包括：

第二滑軌321，所述第二滑軌321對稱設置于打孔組件31的下方，其與機架1固定連接；

若干第二滑塊322，所述第二滑塊322均滑動設置于所述第二滑軌321上；

第二連接塊323，所述第二連接塊323均沿所述第二滑軌321的長度方向設置，其均設置于所述第二滑塊322與所述第二轉動軸311的之間，且靠近所述冒口定位座11的第二連接塊323與所述第二連接桿422鉸接；

第二氣動彈簧324，所述第二氣動彈簧324對稱設置于機架1的橫向兩側，其一端與所述機架1鉸接，且其另一端與對應的所述第二滑塊322鉸接。

需要具體說明的是，所述打孔組件31中的鉆頭313可以隨第二轉動軸311旋轉，在旋轉的過程中，鉆頭313對冒口的底部進行打孔。

進一步說明的是，所述第二連接塊323用于連接第二滑塊322與第二旋轉軸311上的軸承座，使打孔組件31整體可以在第二滑軌321上進行滑動。

更進一步說明的是，所述第二氣動彈簧324用于推動打孔組件31進行橫向滑動。

實施例2：

圖8為本發明一種冒口打孔打磨一體機的實施例二的一種結構示意圖；如圖8所示，其中與實施例一中相同或相應的部件采用與實施例一相應的附圖標記，為簡便起見，下文僅描述與實施例一的區別點。該實施例二與圖1所示的實施例一的不同之處在于：

如圖8所示，一種冒口打孔打磨一體機，所述驅動機構5包括：

驅動電機51，所述驅動電機51固定設置于機架1上，其位于打孔機構3的下方；

傳動軸52，所述傳動軸52轉動設置于機架1上，其位于所述打磨機構2與打孔機構3的下方，且其中部通過皮帶傳動的方式與所述驅動電機51連接；

第一齒輥53，所述第一齒輥53位于打磨機構2的下方，其套設于所述傳動軸52的端部；

第一從動齒輪54，所述第一從動齒輪54位于所述第一齒輥53的上方，其固定于所述打磨組件21上，且其與所述第一齒輥53嚙合傳動，并帶動所述打磨組件21旋轉；

第二齒輥55，所述第二齒輥55位于打孔機構3的下方，其套設于所述傳動軸52的端部；

第二從動齒輪56，所述第二從動齒輪56位于所述第二齒輥55的上方，其固定于所述打孔組件31上，且其與所述第二齒輥55嚙合傳動，并帶動所述打孔組件31旋轉。

需要具體說明的是，所述第一從動齒輪54固定設置于第一旋轉軸211上，其通過與第一齒輥53嚙合傳動，由驅動電機51帶動第一旋轉軸211旋轉，使打磨刀214旋轉打磨。

進一步說明的是，所述第二從動齒輪56固定設置于第二旋轉軸311上，其通過與第二齒輥55嚙合傳動，由驅動電機51帶動第二旋轉軸311旋轉，使鉆頭313旋轉對冒口底部進型打孔。

更進一步說明的是，驅動電機51可以同步帶動第一旋轉軸211與第二旋轉軸311旋轉，實現驅動電機51可以同時帶動打磨組件21和打孔組件31旋轉工作，簡化機構的同時節約能源。

工作過程如下：

將冒口放置在冒口定位座11上，使冒口的開口對準打磨機構2，冒口的底部對準打孔機構3，通過聯動機構4同步帶動打磨組件21與打孔組件31分別沿第一滑軌221和第二滑軌321進行滑動，使打磨組件21中的打磨刀214深入到冒口內部對冒口內壁進行打磨，同時使鉆頭313靠近冒口的底部，利用鉆頭313對冒口底部進行打孔，當完成冒口打磨和打孔工作后，聯動機構4又同步帶動打磨組件21與打孔組件31橫向滑動，遠離冒口定位座11，工作人員從冒口定位座11上取下冒口。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
