本發明涉及機械加工設備技術領域，具體為一種數控轉盤式多工位鉆攻組合機床。

背景技術：

目前，傳統的數控機床基本僅具有一種功能，如銑床僅具有銑削的功能，鉆床僅具有鉆孔的功能，攻絲只有攻螺紋的功能，各機床功能比較單一。同樣地，市場上也有許多多頭機床，例如多頭鉆床、多頭車床等，可以在一臺機床上進行多點加工，提高了加工效率，但是多頭機床卻只能進行同一種類型的加工工序，例如多頭鉆床，雖然能夠進行不同孔徑的深孔加工，但是其加工的類型也只是深孔加工，仍然未解決功能單一的問題。而零部件在加工時根據加工工藝的要求，通常要有多道加工工序，無法在一臺機床上完成，例如傳統的鉆孔機床加工一次只能完成工件上一個孔或同規格幾孔的單工序加工，而若要完成工件上一個工作面上的所有孔及所有工序(比如鉆中心孔、鉆孔、擴孔、鉸孔、攻絲等)，那么就必須采用數臺、甚至數十臺鉆床組成一條生產流水線來完成。為了同時進行多道工序的加工，減少了工件的裝夾和定位次數，減少裝夾的時間和工作量，市場上已經存在轉盤式多工位機床。

然而，現有的轉盤式多工位機床在每道加工工序中，與工位相對應的加工機構中除刀具外其它各部分均不能移動，這樣便導致刀具在工件上的加工位置和加工次數都比較固定，使得機床的適用范圍較窄，適用度較低；特別是當工件所需要加工的結構比較復雜，如在同一個面上加工若干個形狀大小均相同的深孔，那么就需要操作人員對工件進行多次不同位置的裝夾來進行加工，這樣不僅需要花費操作人員大量的時間和勞動強度；另外，采用轉盤式加工機床進行機加工，加工過程中產生的碎屑不能夠得到很好地清理，嚴重污染工作環境，影響操作人員的生命健康。

技術實現要素：

本發明的目的在于提供一種結構設計合理，適用范圍廣，適用度高，加工精度高，大大提高工作效率，碎屑清理方便的數控轉盤式多工位鉆攻組合機床，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種數控轉盤式多工位鉆攻組合機床，包括旋轉機座、轉動安裝在旋轉機座上端面的轉盤和驅動轉盤轉動的公轉電機，所述旋轉支架包括底部安裝板、中部安裝板、頂部安裝板以及連接各個安裝板的支撐柱，所述轉盤轉動安裝在頂部安裝板上，公轉電機固定安裝在底部安裝板和中部安裝板之間，公轉電機通過公轉傳動機構與轉盤驅動連接；所述轉盤上分布設置有多個轉動安裝在轉盤上的自轉盤體，自轉盤體上安裝有用于夾固工件的工位夾具，自轉盤體底部設置有自轉柱，轉盤下端面對應每個自轉盤體均安裝有自轉電機，自轉電機通過自轉傳動機構與自轉柱驅動連接；所述頂部安裝板上對應每個自轉盤體均設置有光電傳感器和鉆攻加工機構；所述頂部安裝板上端面對應轉盤外圈設置有環形碎屑積槽，環形碎屑積槽內分布設置有多個安裝在轉盤外圈的碎屑清掃板，頂部安裝板上對應環形碎屑積槽開設有導屑口，導屑口下端與集渣箱體連通。

作為本發明進一步的方案，所述鉆攻加工機構包括主軸箱、支架臺和固定在頂部安裝板上的滑動座，所述支架臺通過底部的滑動底座水平滑動設置在滑動座上端面的水平滑動導軌上，所述主軸箱下方的輸出軸端安裝有加工刀具，主軸箱上方的輸入軸端與上方的加工電機驅動連接，主軸箱側壁上安裝豎直滑動臺，豎直滑動臺沿著垂直方向滑動安裝在支架臺上的豎直滑動導軌上。

作為本發明進一步的方案，所述滑動座側端安裝有水平驅動電機，滑動座內設置有水平驅動絲杠，水平驅動電機通過水平驅動絲杠與滑動底座驅動連接。

作為本發明進一步的方案，所述支架臺頂部安裝有豎直驅動電機，支架臺內設置有豎直驅動絲杠，所述豎直驅動電機通過豎直驅動絲杠與豎直滑動臺驅動連接。

作為本發明進一步的方案，所述中部安裝板上設置有定位鎖緊機構，定位鎖緊機構包括鎖緊電機和鎖緊座，鎖緊電機固定中部安裝板下端面，鎖緊座轉動設置在中部安裝板上端面，鎖緊座上設置有限制自轉柱自轉和公轉運動的卡頭，鎖緊電機輸出端與鎖緊座驅動連接。

作為本發明進一步的方案，所述公轉傳動機構包括公轉連接轉軸、公轉軸齒輪和轉盤齒輪，公轉連接轉軸底端與公轉電機驅動連接，公轉連接轉軸頂端套裝固定有公轉軸齒輪，公轉軸齒輪與轉盤底部固定的轉盤齒輪嚙合傳動連接。

作為本發明進一步的方案，所述自轉傳動機構包括自轉軸齒輪和自轉柱齒輪，自轉軸齒輪安裝在自轉電機輸出軸上，自轉軸齒輪與自轉柱底部固定的自轉柱齒輪嚙合傳動連接。

作為本發明進一步的方案，所述工位夾具包括安裝在自轉盤體上的夾具座板、夾具卡座和夾具氣缸。

與現有技術相比，本發明的有益效果是：工件在其中一個工位加工完成后，自轉電機會通過自轉盤體帶動工件自轉，調整工件位置，實現對工件的加工面上進行不同位置的多工序加工；當工件自轉無法調整對應的位置時，水平驅動電機開啟，從而調整鉆攻加工機構的水平位置，真正實現全方位多工序同時加工，實現一次裝夾、多孔多工序的加工，省時省力，擴大了工件加工的適用范圍，適用度更高；在加工后，通過氣槍將轉盤上碎屑吹進環形碎屑積槽內，當轉盤下次運動時，轉盤外圈的碎屑清掃板會將環形碎屑積槽內的碎屑帶進導屑口，從而落入集渣箱體內部，碎屑清理操作方便；定位鎖緊機構的設置，能夠有效避免工件加工過程中轉盤和自轉盤體的轉動，從而確保加工精確度更高，有助于提高產品品質。本發明結構設計合理，適用范圍廣，適用度高，加工精度高，大大提高工作效率，碎屑清理方便。

附圖說明

圖1為一種數控轉盤式多工位鉆攻組合機床的結構示意圖；

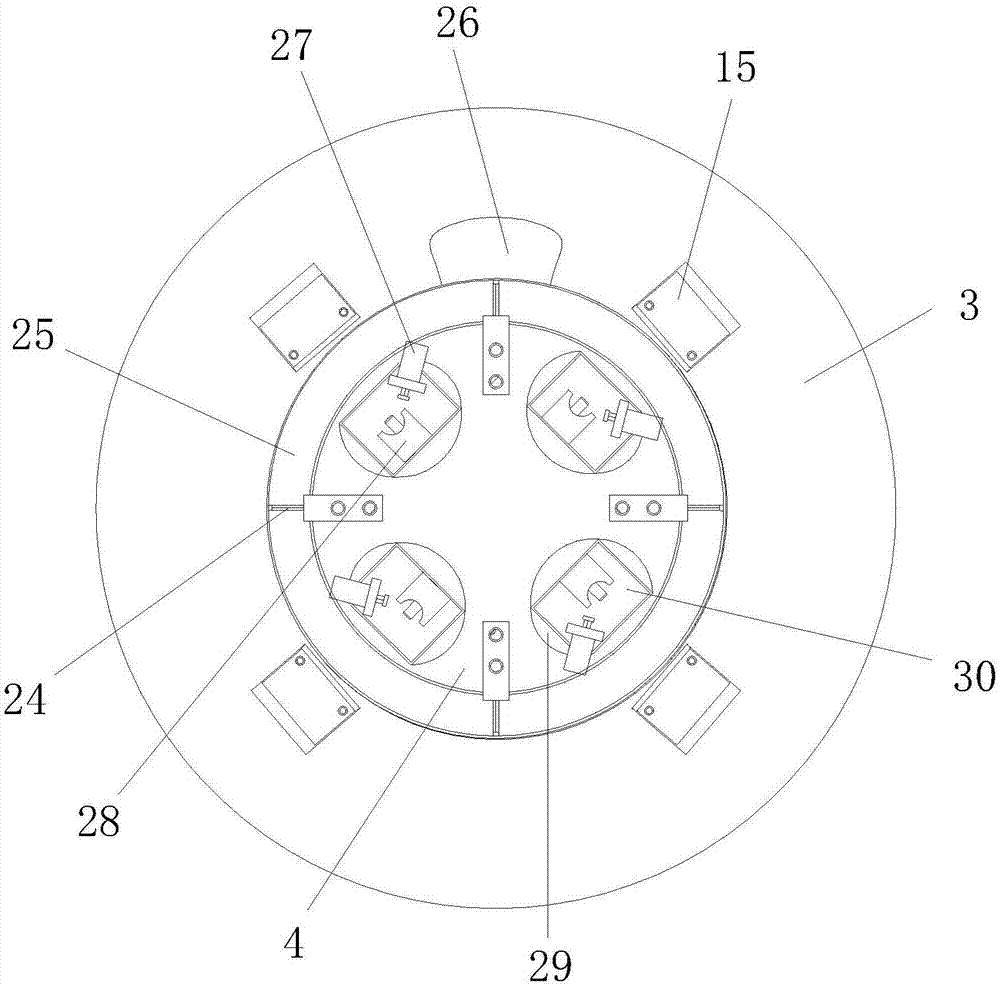

圖2為一種數控轉盤式多工位鉆攻組合機床中旋轉機座俯視的結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～2，本發明提供一種技術方案：一種數控轉盤式多工位鉆攻組合機床，包括旋轉機座、轉動安裝在旋轉機座上端面的轉盤4和驅動轉盤4轉動的公轉電機23，所述旋轉支架包括底部安裝板1、中部安裝板2、頂部安裝板3以及連接各個安裝板的支撐柱22，所述轉盤4轉動安裝在頂部安裝板3上，公轉電機23固定安裝在底部安裝板1和中部安裝板2之間，公轉電機23通過公轉傳動機構與轉盤4驅動連接；所述轉盤4上分布設置有多個轉動安裝在轉盤4上的自轉盤體29，自轉盤體29上安裝有用于夾固工件的工位夾具，自轉盤體29底部設置有自轉柱17，轉盤4下端面對應每個自轉盤體29均安裝有自轉電機18，自轉電機18通過自轉傳動機構與自轉柱17驅動連接；所述頂部安裝板3上對應每個自轉盤體29均設置有光電傳感器15和鉆攻加工機構；所述頂部安裝板3上端面對應轉盤4外圈設置有環形碎屑積槽25，環形碎屑積槽25內分布設置有多個安裝在轉盤4外圈的碎屑清掃板24，頂部安裝板3上對應環形碎屑積槽25開設有導屑口26，導屑口26下端與集渣箱體連通。

其中，所述鉆攻加工機構包括主軸箱12、支架臺8和固定在頂部安裝板3上的滑動座6，所述支架臺8通過底部的滑動底座7水平滑動設置在滑動座6上端面的水平滑動導軌上，所述主軸箱12下方的輸出軸端13安裝有加工刀具14，主軸箱12上方的輸入軸端與上方的加工電機11驅動連接，主軸箱12側壁上安裝豎直滑動臺10，豎直滑動臺10沿著垂直方向滑動安裝在支架臺8上的豎直滑動導軌上。

所述滑動座6側端安裝有水平驅動電機5，滑動座6內設置有水平驅動絲杠，水平驅動電機5通過水平驅動絲杠與滑動底座7驅動連接。

所述支架臺8頂部安裝有豎直驅動電機9，支架臺8內設置有豎直驅動絲杠，所述豎直驅動電機9通過豎直驅動絲杠與豎直滑動臺10驅動連接。

所述中部安裝板2上設置有定位鎖緊機構，定位鎖緊機構包括鎖緊電機21和鎖緊座20，鎖緊電機21固定中部安裝板2下端面，鎖緊座20轉動設置在中部安裝板2上端面，鎖緊座20上設置有限制自轉柱17自轉和公轉運動的卡頭19，鎖緊電機21輸出端與鎖緊座20驅動連接。當自轉柱17轉動到對應工位后，通過鎖緊電機21帶動鎖緊座20上的卡頭19旋轉，從而擋住自轉柱17的轉動路線，同時卡住自轉柱17，實現自轉柱17的平穩固定，從而使得鉆攻加工機構能夠精準地對放置在工位夾具上的工件進行機加工。

所述公轉傳動機構包括公轉連接轉軸16、公轉軸齒輪和轉盤齒輪15，公轉連接轉軸16底端與公轉電機23驅動連接，公轉連接轉軸16頂端套裝固定有公轉軸齒輪，公轉軸齒輪與轉盤4底部固定的轉盤齒輪15嚙合傳動連接。

所述自轉傳動機構包括自轉軸齒輪和自轉柱齒輪，自轉軸齒輪安裝在自轉電機18輸出軸上，自轉軸齒輪與自轉柱17底部固定的自轉柱齒輪嚙合傳動連接。

所述工位夾具包括安裝在自轉盤體29上的夾具座板30、夾具卡座28和夾具氣缸27。通過夾具卡座28和夾具氣缸27的配合，實現工件的自動夾固，夾固更加可靠穩定，操作使用方便。

本發明的工作原理是：工件在其中一個工位加工完成后，自轉電機18會通過自轉盤體29帶動工件自轉，調整工件位置，實現對工件的加工面上進行不同位置的多工序加工；當工件自轉無法調整到對應的位置時，水平驅動電機5開啟，從而調整鉆攻加工機構的水平位置，真正實現全方位多工序同時加工，實現一次裝夾、多孔多工序的加工，省時省力，擴大了工件加工的適用范圍，適用度更高；在加工后，通過氣槍將轉盤4上碎屑吹進環形碎屑積槽25內，當轉盤4下次運動時，轉盤4外圈的碎屑清掃板24會將環形碎屑積槽25內的碎屑帶進導屑口26，從而落入集渣箱體內部，碎屑清理操作方便；定位鎖緊機構的設置，能夠有效避免工件加工過程中轉盤4和自轉盤體29的轉動，從而確保加工精確度更高，有助于提高產品品質。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
