本發明涉及水泥生產設備加工領域，具體為一種水泥加工筒型設備加工裝置。

技術背景

水泥:粉狀水硬性無機膠凝材料。加水攪拌后成漿體，能在空氣中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地膠結在一起。cement一詞由拉丁文caementum發展而來，是碎石及片石的意思。早期石灰與火山灰的混合物與現代的石灰火山灰水泥很相似，用它膠結碎石制成的混凝土，硬化后不但強度較高，而且還能抵抗淡水或含鹽水的侵蝕。長期以來，它作為一種重要的膠凝材料，廣泛應用于土木建筑、水利、國防等工程。當前我國水泥行業發展較好，行業產銷量均呈現較好的增長態勢，且產銷銜接良好，同時行業保持較高的利潤水平，盈利能力較強。水泥行業的良好發展，使得水泥生產設備的需求量越來越大，因此對于水泥生產設備的加工設備的要求越來越高，現有的加工設備中，對水泥生產設備中的筒型設備的加工仍比較緩慢，其加工過程中不僅需要切割還需要焊接，現有的設備無法同時滿足切割與焊接的需求，使得加工工序復雜，且提高了生產成本，加工過程中，還要增加運輸過程，使得時間耗費，效率低下，同時還會產生不安全的因素，從而導致人身安全無法保障。

技術實現要素：

針對現有技術的不足，本發明提供了一種水泥加工筒型設備加工裝置，解決了現有的設備無法同時滿足切割與焊接的需求，使得加工工序復雜，且提高了生產成本，加工過程中，還要增加運輸過程，使得時間耗費，效率低下，同時還會產生不安全的因素，從而導致人身安全無法保障的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種水泥加工筒型設備加工裝置，包括箱體，所述箱體內腔底部一側固定連接有第一支撐塊，所述箱體內腔底部靠近第一支撐塊遠離箱體的一側的位置固定連接有連接塊，所述連接塊內腔底部固定連接有第一電機，所述第一電機輸出軸通過聯軸器轉動連接有第一帶輪，所述連接塊頂部開設有滑槽，所述滑槽內腔正面和背面之間設置有兩根第一螺紋桿，所述第一螺紋桿靠近第一電機的一端通過平鍵固定連接有第二帶輪，所述第二帶輪外表面通過皮帶與第一帶輪滑動連接，所述螺紋桿外表面螺紋連接有螺紋滑塊，所述螺紋滑塊頂部一側固定連接有第二電機，所述第二電機輸出軸通過聯軸器轉動連接有蝸桿，所述蝸桿遠離第二電機的一端轉動連接有渦輪箱，所述蝸桿外表面嚙合傳動有蝸輪，所述蝸輪內表面螺紋連接有第二螺紋桿，所述第二螺紋桿遠離渦輪箱的一端轉動連接有平臺，所述平臺頂部固定連接有電機箱，所述電機箱內腔底部固定連接有第三電機，所述第三電機輸出軸通過聯軸器轉動連接有刀具，所述支撐塊頂部固定連接有支撐平臺，所述箱體靠近支撐平臺的一側內壁上開設有進料口，所述進料口位于支撐平臺上方，所述箱體靠近支撐平臺的一側內壁固定連接有第二支撐塊，所述第二支撐塊位于進料口的上方，所述第二支撐塊靠近箱體正面的位置固定連接有雙向電機，所述雙向電機兩側輸出軸通過聯軸器均轉動連接有第一圓錐斜齒輪，所述第一圓錐斜齒輪外表面嚙合傳動有第二圓錐斜齒輪，所述第二圓錐斜齒輪內表面通過平鍵固定連接有滾軸絲杠，所述滾軸絲杠外表面螺紋連接有滑塊，所述滑塊遠離滾軸絲杠的一側固定連接有焊接箱，所述焊接箱遠離滑塊的一端固定連接有焊接設備，所述箱體靠近支撐平臺的一側內壁固定連接有伸縮裝置，所述伸縮裝置位于第二支撐塊上方，所述伸縮裝置遠離箱體的一側固定連接有第一圓弧導向板，所述箱體遠離支撐平臺的一側內壁固定連接有兩個液壓伸縮裝置，所述液壓伸縮裝置對稱設置，所述液壓伸縮裝置遠離箱體的一端固定連接有第二圓弧導向板，所述第二圓弧導向板遠離液壓伸縮裝置的一側正面和背面均固定連接有連接板，所述連接板遠離箱體的一側固定連接有若干轉軸，所述轉軸外表面轉動連接有導向輪，所述箱體內腔背面中間位置固定連接有第四電機，所述第四電機輸出軸通過聯軸器轉動連接有曲圓輪。

優選的，所述液壓伸縮裝置包括液壓桿，所述液壓桿內表面滑動連接有伸縮桿。

優選的，所述伸縮裝置包括擠壓箱，所述擠壓箱內腔一側內壁固定連接有橫板，所述橫板頂部固定連接有擠壓電機，所述擠壓電機輸出軸通過聯軸器轉動連接有皮帶輪，所述擠壓箱內腔底部靠近擠壓電機的一側固定連接有齒輪支撐板，所述齒輪支撐板頂部轉動連接有齒輪，所述齒輪一側通過皮帶與皮帶輪滑動連接，所述齒輪外表面嚙合傳動有直齒板，所述直齒板遠離齒輪的一側滑動連接有豎板。

優選的，所述第一圓弧導向板包括圓弧板，所述圓弧板遠離曲圓輪的一側固定連接有連桿，所述連桿遠離圓弧板的一端固定連接有連接板。

優選的，所述螺紋滑塊頂部一側開設有刀具槽，所述螺紋滑塊頂部中間位置開設有通孔，所述通孔內表面與第二螺紋桿滑動連接。

優選的，所述滾軸絲杠兩端均通過固定塊與第二支撐塊轉動連接。

優選的，所述渦輪箱底部與螺紋滑塊固定連接，所述蝸桿貫穿渦輪箱并延伸至渦輪箱外表面，所述蝸輪底部與渦輪箱轉動連接。

優選的，所述第一螺紋桿兩端均通過固定塊與連接塊轉動連接。

優選的，所述曲圓輪外表面設置有摩擦墊。

優選的，所述箱體底部對稱設置有滾輪。

有益效果

本發明提供了一種水泥加工筒型設備加工裝置。具備以下有益效果：

（1）通過第一電機輸出軸通過聯軸器轉動連接有第一帶輪，第一螺紋桿靠近第一電機的一端通過平鍵固定連接有第二帶輪，第二帶輪外表面通過皮帶與第一帶輪滑動連接，螺紋桿外表面螺紋連接有螺紋滑塊，第二電機輸出軸通過聯軸器轉動連接有蝸桿，蝸桿外表面嚙合傳動有蝸輪，蝸輪內表面螺紋連接有第二螺紋桿，第二螺紋桿遠離渦輪箱的一端轉動連接有平臺，第三電機輸出軸通過聯軸器轉動連接有刀具，使得該裝置可以自動切割原料，并且切割過程中不會因為飛濺現象使得工人受傷。

（2）通過伸縮裝置遠離箱體的一側固定連接有第一圓弧導向板，箱體遠離支撐平臺的一側內壁固定連接有兩個液壓伸縮裝置，液壓伸縮裝置對稱設置，液壓伸縮裝置遠離箱體的一端固定連接有第二圓弧導向板，第二圓弧導向板遠離液壓伸縮裝置的一側正面和背面均固定連接有連接板，連接板遠離箱體的一側固定連接有若干轉軸，轉軸外表面轉動連接有導向輪，箱體內腔背面中間位置固定連接有第四電機，第四電機輸出軸通過聯軸器轉動連接有曲圓輪，使該裝置加工過程中原料不會發生位置偏移，影響加工精度。

（3）通過雙向電機兩側輸出軸通過聯軸器均轉動連接有第一圓錐斜齒輪，第一圓錐斜齒輪外表面嚙合傳動有第二圓錐斜齒輪，第二圓錐斜齒輪內表面通過平鍵固定連接有滾軸絲杠，滾軸絲杠外表面螺紋連接有滑塊，滑塊遠離滾軸絲杠的一側固定連接有焊接箱，焊接箱遠離滑塊的一端固定連接有焊接設備，使該裝置自主完成焊接工序，無需人工，節約時間，提高效率。

附圖說明

圖1為本發明整體結構示意圖；

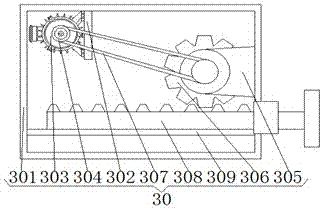

圖2為本發明伸縮裝置結構示意圖；

圖3為本發明部分結構放大示意圖；

圖4為本發明部分結構放大示意圖。

圖中：1-箱體、2-第一支撐塊、3-連接塊、4-第一電機、5-第一帶輪、6-滑槽、7-第一螺紋桿、8-第二帶輪、9-皮帶、10-螺紋滑塊、11-第二電機、12-蝸桿、13-渦輪箱、14-蝸輪、15-第二螺紋桿、16-平臺、17-電機箱、18-第三電機、19-刀具、20-支撐平臺、21-進料口、22-第二支撐塊、23-雙向電機、24-第一圓錐斜齒輪、25-第二圓錐斜齒輪、26-滾軸絲杠、27-滑塊、28-焊接箱、29-焊接設備、30-伸縮裝置、301-擠壓箱、302-橫板、303-擠壓電機、304-皮帶輪、305-齒輪支撐板、306-齒輪、307-皮帶、308-直齒板、309-豎板、31-第一圓弧導向板、311-圓弧板、312-連桿、313-連接板、32-液壓伸縮裝置、321-液壓桿、322-伸縮桿、33-第二圓弧導向板、34-連接板、35-轉軸、36-導向輪、37-第四電機、38-曲圓輪、39-刀具槽、40-通孔、41-摩擦墊、42-滾輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種水泥加工筒型設備加工裝置，包括箱體1，箱體1內腔底部一側固定連接有第一支撐塊2，箱體1內腔底部靠近第一支撐塊2遠離箱體1的一側的位置固定連接有連接塊3，連接塊3內腔底部固定連接有第一電機4，第一電機4輸出軸通過聯軸器轉動連接有第一帶輪5，連接塊3頂部開設有滑槽6，滑槽6內腔正面和背面之間設置有兩根第一螺紋桿7，第一螺紋桿7兩端均通過固定塊與連接塊3轉動連接。第一螺紋桿7靠近第一電機4的一端通過平鍵固定連接有第二帶輪8，第二帶輪8外表面通過皮帶9與第一帶輪5滑動連接，螺紋桿7外表面螺紋連接有螺紋滑塊10，螺紋滑塊10頂部一側開設有刀具槽39，螺紋滑塊10頂部中間位置開設有通孔40，通孔40內表面與第二螺紋桿15滑動連接。螺紋滑塊10頂部一側固定連接有第二電機11，第二電機11輸出軸通過聯軸器轉動連接有蝸桿12，蝸桿12遠離第二電機11的一端轉動連接有渦輪箱13，渦輪箱13底部與螺紋滑塊10固定連接，蝸桿12貫穿渦輪箱13并延伸至渦輪箱13外表面，蝸輪14底部與渦輪箱13轉動連接。蝸桿12外表面嚙合傳動有蝸輪14，蝸輪14內表面螺紋連接有第二螺紋桿15，第二螺紋桿15遠離渦輪箱13的一端轉動連接有平臺16，平臺16頂部固定連接有電機箱17，電機箱17內腔底部固定連接有第三電機18，第三電機18輸出軸通過聯軸器轉動連接有刀具19，使得該裝置可以自動切割原料，并且切割過程中不會因為飛濺現象使得工人受傷。支撐塊2頂部固定連接有支撐平臺20，箱體1靠近支撐平臺20的一側內壁上開設有進料口21，進料口21位于支撐平臺20上方，箱體1靠近支撐平臺20的一側內壁固定連接有第二支撐塊22，第二支撐塊22位于進料口21的上方，第二支撐塊22靠近箱體1正面的位置固定連接有雙向電機23，雙向電機23兩側輸出軸通過聯軸器均轉動連接有第一圓錐斜齒輪24，第一圓錐斜齒輪24外表面嚙合傳動有第二圓錐斜齒輪25，第二圓錐斜齒輪25內表面通過平鍵固定連接有滾軸絲杠26，滾軸絲杠26兩端均通過固定塊與第二支撐塊22轉動連接。滾軸絲杠26外表面螺紋連接有滑塊27，滑塊27遠離滾軸絲杠26的一側固定連接有焊接箱28，焊接箱28遠離滑塊27的一端固定連接有焊接設備29，使該裝置自主完成焊接工序，無需人工，節約時間，提高效率。箱體1靠近支撐平臺20的一側內壁固定連接有伸縮裝置30，伸縮裝置30包括擠壓箱301，擠壓箱301內腔一側內壁固定連接有橫板302，橫板302頂部固定連接有擠壓電機303，擠壓電機303輸出軸通過聯軸器轉動連接有皮帶輪304，擠壓箱301內腔底部靠近擠壓電機303的一側固定連接有齒輪支撐板305，齒輪支撐板305頂部轉動連接有齒輪306，齒輪306一側通過皮帶307與皮帶輪304滑動連接，齒輪306外表面嚙合傳動有直齒板308，直齒板308遠離齒輪306的一側滑動連接有豎板309。伸縮裝置30位于第二支撐塊22上方，伸縮裝置30遠離箱體1的一側固定連接有第一圓弧導向板31，第一圓弧導向板31包括圓弧板311，圓弧板311遠離曲圓輪38的一側固定連接有連桿312，連桿312遠離圓弧板311的一端固定連接有連接板313。箱體1遠離支撐平臺20的一側內壁固定連接有兩個液壓伸縮裝置32，液壓伸縮裝置32包括液壓桿321，液壓桿321內表面滑動連接有伸縮桿322。液壓伸縮裝置32對稱設置，液壓伸縮裝置32遠離箱體1的一端固定連接有第二圓弧導向板33，第二圓弧導向板33遠離液壓伸縮裝置32的一側正面和背面均固定連接有連接板34，連接板34遠離箱體1的一側固定連接有若干轉軸35，轉軸35外表面轉動連接有導向輪36，箱體1內腔背面中間位置固定連接有第四電機37，第四電機37輸出軸通過聯軸器轉動連接有曲圓輪38。使該裝置加工過程中原料不會發生位置偏移，影響加工精度。曲圓輪38外表面設置有摩擦墊41。提高摩擦力，箱體1底部對稱設置有滾輪42，便于移動。

使用時，將材料通過進料口21并由支撐平臺20導入該設備，啟動擠壓電機303和液壓伸縮裝置32，使得擠壓電機303通過皮帶輪304和皮帶307，帶動齒輪306轉動，使得直齒板308發生移動，同時使第一圓弧導向板31和第二圓弧導向板33同時向曲圓輪38運動，并啟動第四電機37，使得曲圓輪38轉動，對材料進行曲圓，啟動第二電機11通過蝸輪14和蝸桿12使得第二螺紋桿15轉動，是刀具19接觸材料，啟動第三電機18是刀具19轉動，切割材料，同時啟動第一電機4，通過第一帶輪5和第二帶輪8和皮帶9使得第一螺紋桿7轉動，使刀具19移動完成切割，啟動焊接設備29和雙向電機23，通過滾軸絲杠26使得焊接箱28帶動焊接設備29，勻速運動，對加工件進行焊接，直至焊接結束。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個限定的要素，并不排除在包括要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
