本實用新型涉及機床配件設備技術領域，特別涉及一種用于機床加工用高效三抓卡盤。

背景技術：

卡盤是機床上用來夾緊工件的機械裝置，利用均布在卡盤體上的活動卡爪的徑向移動，把工件夾緊和定位的機床附件。卡盤一般由卡盤體、活動卡爪和卡爪驅動機構三部分組成，中央有通孔以便通過工件或棒料，背部有圓柱形或短錐形結構，直接或通過法蘭盤與機床主軸端部相連接。卡盤通常安裝在車床、外圓磨床和內圓磨床上使用，也可與各種分度裝置配合，用于銑床和鉆床上，目前三爪卡盤應用最廣泛，但是有些零件規格較大，夾持面又較小，就容易發生夾持不牢工件飛出去的情況，這對工件和卡盤都有不利影響，容易使卡盤精度降低，而且工件飛出去有可能造成工傷事故，越來越不能適應三抓卡盤安全高效的多功能發展。因此我們對此做出改進，提出一種用于機床加工用高效三抓卡盤。

技術實現要素：

本實用新型的主要目的在于提供一種用于機床加工用高效三抓卡盤，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種用于機床加工用高效三抓卡盤，包括卡盤本體、夾持部、大錐齒輪、安裝槽、輔助夾持板和連接底盤，所述卡盤本體頂端設有矩形槽，所述矩形槽內連接有卡爪，所述卡爪底部設有第二齒輪部，所述卡盤本體中心設有通孔，所述夾持部設置在卡爪的不同水平位置，且夾持部一端固定連接有防摩擦墊片，所述大錐齒輪安裝在卡爪下方，且大錐齒輪上表面設有平面矩形螺紋，所述安裝槽連接在夾持部兩側，且安裝槽內設置有復位彈簧，所述復位彈簧一端通過連接件安裝有輔助夾持板，所述輔助夾持板端口處固定連接有弧形凹槽，所述大錐齒輪底端設有第一齒輪部，所述第一齒輪部上連接有小錐齒輪，所述小錐齒輪外端口設有方形孔，所述連接底盤通過六角螺栓固定在卡盤本體底部。

進一步地，所述卡爪在卡盤本體的頂端等距離設置有三個。

進一步地，所述小錐齒輪設有三個，且小錐齒輪均和第一齒輪部嚙合。

進一步地，所述平面矩形螺紋的螺距相等。

進一步地，所述弧形凹槽內表面設有呈鋸齒形的摩擦面。

進一步地，所述安裝槽通過焊接固定在夾持部兩側。

與現有技術相比，本實用新型具有如下有益效果：該一種用于機床加工用高效三抓卡盤，通過扳手旋轉方形孔由小錐齒輪帶動大錐齒輪移動，在第二齒輪部和平面矩形螺紋的配合下，三個卡爪做向心運動，因為平面矩形螺紋螺距相等，所以三個卡爪運動距離相等，有自動定心的作用，夾持部端口設有防摩擦墊片，并在夾持部兩側安裝輔助夾持板，結構合理，功能使用全面，適合廣泛推廣。

【附圖說明】

圖1為本實用新型一種用于機床加工用高效三抓卡盤的整體結構示意圖。

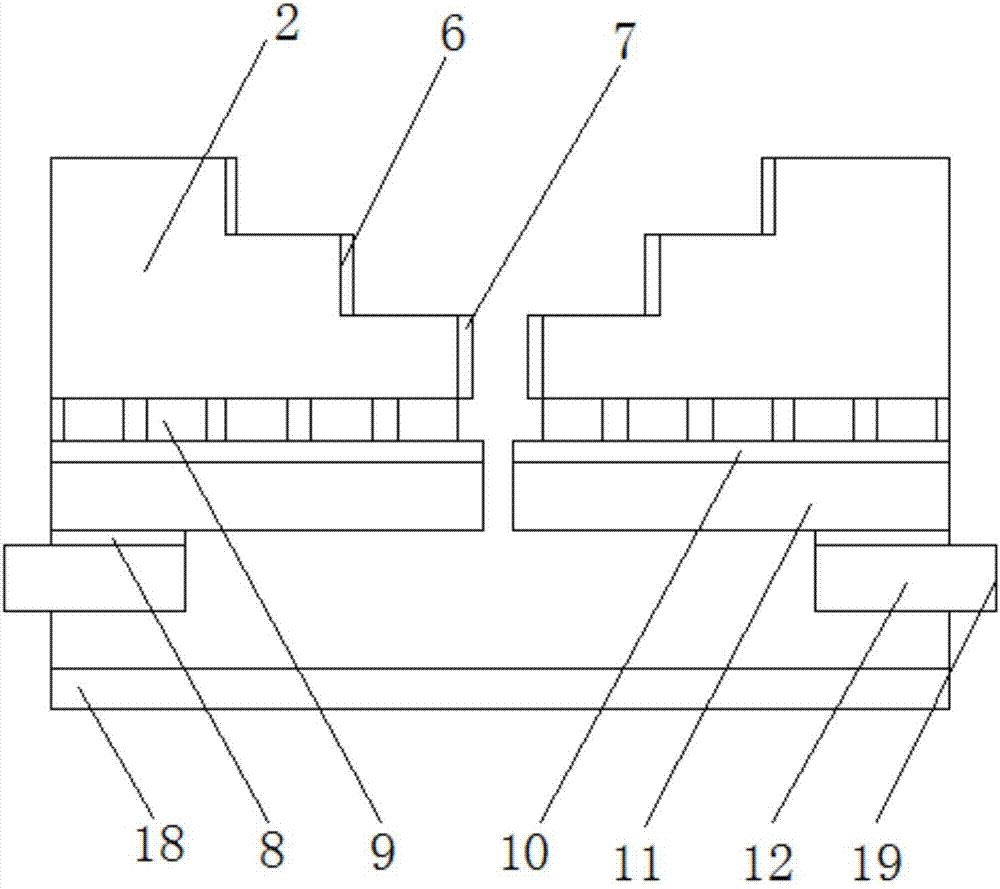

圖2為本實用新型一種用于機床加工用高效三抓卡盤的剖面結構示意圖。

圖3為本實用新型一種用于機床加工用高效三抓卡盤的夾持部結構示意圖。

圖中：1、矩形槽；2、卡爪；3、卡盤本體；4、六角螺栓；5、通孔；6、夾持部；7、防摩擦墊片；8、第一齒輪部；9、第二齒輪部；10、平面矩形螺紋；11、大錐齒輪；12、小錐齒輪；13、安裝槽；14、復位彈簧；15、連接件；16、輔助夾持板；17、弧形凹槽；18、連接底盤；19、方形孔。

【具體實施方式】

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-3所示，一種用于機床加工用高效三抓卡盤，包括卡盤本體3、夾持部6、大錐齒輪11、安裝槽13、輔助夾持板16和連接底盤18，所述卡盤本體3頂端設有矩形槽1，所述矩形槽1內連接有卡爪2，所述卡爪2底部設有第二齒輪部9，所述卡盤本體3中心設有通孔5，所述夾持部6設置在卡爪2的不同水平位置，且夾持部6一端固定連接有防摩擦墊片7，所述大錐齒輪11安裝在卡爪2下方，且大錐齒輪11上表面設有平面矩形螺紋10，所述安裝槽13連接在夾持部6兩側，且安裝槽13內設置有復位彈簧14，所述復位彈簧14一端通過連接件15安裝有輔助夾持板16，所述輔助夾持板16端口處固定連接有弧形凹槽17，所述大錐齒輪11底端設有第一齒輪部8，所述第一齒輪部8上連接有小錐齒輪12，所述小錐齒輪12外端口設有方形孔19，所述連接底盤18通過六角螺栓4固定在卡盤本體3底部。

其中，所述卡爪2在卡盤本體3的頂端等距離設置有三個，便于夾持緊固。

其中，所述小錐齒輪12設有三個，且小錐齒輪12均和第一齒輪部8嚙合，便于控制卡爪2運動。

其中，所述平面矩形螺紋10的螺距相等，便于卡爪2同步等距離移動。

其中，所述弧形凹槽17內表面設有呈鋸齒形的摩擦面，便于穩定夾持工件。

其中，所述安裝槽13通過焊接固定在夾持部6兩側。

需要說明的是，本實用新型為一種用于機床加工用高效三抓卡盤，工作時，通過扳手旋轉方形孔19由小錐齒輪12帶動大錐齒輪11移動，在第二齒輪部9和平面矩形螺紋10的配合下，三個卡爪2做向心運動，因為平面矩形螺紋10螺距相等，所以三個卡爪2運動距離相等，有自動定心的作用，使卡爪2同時向中心靠近或退出，卡盤本體3中心設有通5孔，便于通過待夾持工件，夾持部6端口設有防摩擦墊片7，并在夾持部6兩側安裝輔助夾持板16，輔助夾持板16在復位彈簧14作用下具備足夠的輔助夾持力度，使用效果好，提高了工作效率。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
