本實用新型涉及機械加工領域，更具體涉及一種龍門式金屬薄板刨槽機雙置雙驅動結構。

背景技術：

通常對金屬薄板進行開槽的機床分為立式和龍門式，目前的龍門式金屬薄板開槽機的驅動機構為在床身上設置兩條線軌，在龍門架的一側設置電機和齒輪同時在床身的一側設置于齒輪對應的齒條，實現對龍門架的驅動，這樣的設置有如下缺陷：

1、長期的單側驅動回加速齒輪齒條的磨損，且磨損以后由于是單側驅動龍門架，會使龍門架存在驅動的一側和從動的一側相對于側邊不垂直，驅動時驅動的龍門架一端在前從動的龍門架一端在后的擺動，而且會隨著驅動速度的不同導致龍門架兩端擺動幅度的不同；

2、由于是單側驅動龍門架，驅動端向下開槽的深度能夠達到設計的深度，但是從動一側開槽的深度遠達不到設計的深度，因此龍門式金屬薄板開槽機的龍門架的跨度一般為1.5m。一般龍門架的跨度為1.5m的龍門式金屬薄板開槽機設計開槽深度為3mm，從動端開槽的深度一般僅為2-2.3mm，對于較寬的板材的加工有時還需要重新安裝有驅動端開槽效率較低。

同時由于單側驅動也限制了龍門架的跨度，對于較寬的金屬板材的加工有局限性。

中國實用新型專利專利號201620991574.4專利名稱為龍門式金屬薄板刨槽機中置雙驅動結構，通過一個電機驅動龍門架的兩側同時移動，該專利的技術方案存在的缺陷是通過機械機構進行同步驅動會加速同步結構的磨損，導致同步傳動不精確，另外一臺電機同步驅動，響應較慢，工作效率低。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供了一種結構簡單、響應迅速、工作效率高、加工精度高、運行平穩、使用范圍廣的龍門式金屬薄板刨槽機雙置雙驅動結構。

根據本實用新型的一個方面，提供了龍門式金屬薄板刨槽機雙置雙驅動結構，其包括龍門架和床身，龍門架設置在床身上且能夠在床身上作直線往復運動，龍門架通過第一驅動裝置和第二驅動裝置在床身作直線往復運動，第一驅動裝置和第二驅動裝置設置在龍門架和床身兩側，第一驅動裝置包括第一電機、第一齒輪、第一齒條和第一線軌，第二驅動裝置包括第二電機、第二齒輪、第二齒條和第二線軌，第一電機連接第一齒輪，第二電機連接第二齒輪，第一電機和第二電機安裝在龍門架兩端，第一齒條和第一線軌安裝于床身一側，第二齒條和第二線軌安裝于床身另一側，通過兩組驅動機構，由兩組電機同時驅動，便于使龍門架運行更加平穩，且結構簡單、響應迅速、開槽精度更高。

在一些實施方式中，第一齒輪與第一齒條嚙合，第二齒輪與第二齒條嚙合，便與實現兩組電機同時對龍門架進行驅動。

在一些實施方式中，第一齒條的齒面方向與第二齒條的齒面方向相同和或不同，第一電機、第一齒輪、第二電機和第二齒輪匹配第一齒條和第二齒條的齒面方向，便于適用不同的龍門板材刨槽機，適用不同的機型結構。

在一些實施方式中，第一齒條和第二齒條平行設置在床身上，便于實現龍門架移動的平穩。

在一些實施方式中，第一線軌和第二線軌平行設置在床身上，便于實現龍門架移動的平穩。

在一些實施方式中，第一齒條和第一線軌平行設置，第二齒條和第二線軌平行設置，便于實現龍門架移動的平穩。

在一些實施方式中，龍門架上設有第三電機和刀架，第三電機驅動刀架在龍門架上作直線往復運動，便與實現對板材的刨槽。

本實用新型一種龍門式金屬薄板刨槽機雙置雙驅動結構通過兩組電機同時驅動龍門架的兩端，實現龍門架運行平穩、開槽精度高，本實用新型提供了一種結構簡單、響應迅速、工作效率高、加工精度高、運行平穩、使用范圍廣的龍門式金屬薄板刨槽機雙置雙驅動結構。

附圖說明

圖1是本實用新型龍門式金屬薄板刨槽機雙置雙驅動結構的結構示意圖；

圖2是本實用新型龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式示意圖；

圖3是本實用新型龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式示意圖；

圖4是本實用新型龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式示意圖；

圖5是本實用新型龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式示意圖；

圖6是本實用新型龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式示意圖。

具體實施方式

下面結合具體實施方式對本實用新型作進一步的說明。

如圖1所示，本實用新型所述一種龍門式金屬薄板刨槽機雙置雙驅動結構包括龍門架1和床身2，龍門架1設置在床身2上且能夠在床身2上作直線往復運動。龍門架1通過第一驅動裝置3和第二驅動裝置4在床身作直線往復運動，第一驅動裝置3和第二驅動裝置4設置在龍門架和床身兩側，目前的龍門式金屬薄板開槽機的驅動機構為在床身上設置兩條線軌，在龍門架的一側設置電機和齒輪同時在床身的一側設置于齒輪對應的齒條，實現對龍門架的驅動，這樣的設置有如下缺陷：

1、長期的單側驅動回加速齒輪齒條的磨損，且磨損以后由于是單側驅動龍門架，會使龍門架存在驅動的一側和從動的一側相對于側邊不垂直，驅動時驅動的龍門架一端在前從動的龍門架一端在后的擺動，而且會隨著驅動速度的不同導致龍門架兩端擺動幅度的不同；

2、由于是單側驅動龍門架，驅動端向下開槽的深度能夠達到設計的深度，但是從動一側開槽的深度遠達不到設計的深度，因此龍門式金屬薄板開槽機的龍門架的跨度一般為1.5m。一般龍門架的跨度為1.5m的龍門式金屬薄板開槽機設計開槽深度為3mm，從動端開槽的深度一般僅為2-2.3mm，對于較寬的板材的加工有時還需要重新安裝有驅動端開槽效率較低。

第一驅動裝置3包括第一電機31、第一齒輪32、第一齒條33和第一線軌34，第二驅動裝置4包括第二電機41、第二齒輪42、第二齒條43和第二線軌44，通過兩組驅動機構，由兩組電機同時驅動，便于使龍門架運行更加平穩，且結構簡單、響應迅速、開槽精度更高。通過兩組電機能夠?qū)崿F(xiàn)龍門架1的迅速移動，理論可達到120M/min。

第一電機31連接第一齒輪32，第二電機41連接第二齒輪42，第一電機31和第二電機41安裝在龍門架1兩端，第一齒條33和第一線軌34安裝于床身2一側，第二齒條43和第二線軌44安裝于床身2另一側，第一齒輪32與第一齒條33嚙合，第二齒輪42與第二齒條43嚙合，便與實現兩組電機同時對龍門架進行驅動。

第一齒條33和第二齒條43平行設置在床身2上，第一線軌34和第二線軌44平行設置在床身2上，第一齒條33和第一線軌34平行設置，第二齒條43和第二線軌44平行設置，便于實現龍門架2移動的平穩。

龍門架1上設有第三電機11和刀架12，第三電機11驅動刀架12在龍門架1上作直線往復運動，便與實現對板材的橫向刨槽。

第一齒條33的齒面方向與第二齒條43的齒面方向相同和或不同，第一電機31、第一齒輪32、第二電機41和第二齒輪42匹配第一齒條33和第二齒條43的齒面方向，便于適用不同的龍門板材刨槽機，適用不同的機型結構。

如圖2所示，龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向相同均向上設置，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

如圖3所示，龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向相同均向右設置，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

如圖4所示，龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向相同均向下設置，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

如圖5所示，龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向相同均向左設置，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

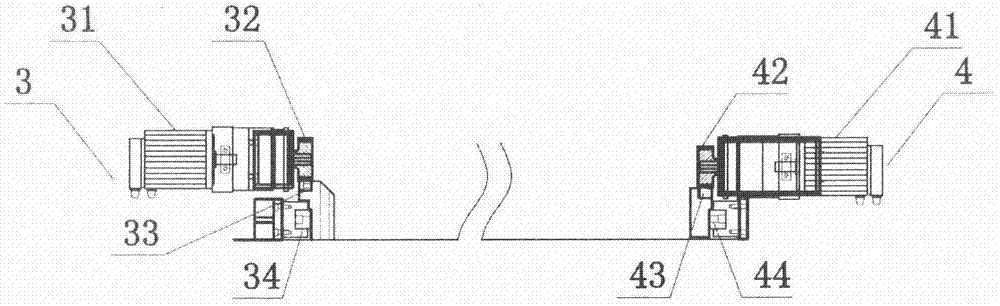

如圖6所示，龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向右第二齒條43的齒面方向向左，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向上第二齒條43的齒面方向向右，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向上第二齒條43的齒面方向向下，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向上第二齒條43的齒面方向向左，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向右第二齒條43的齒面方向向上，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向右第二齒條43的齒面方向向下，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向下第二齒條43的齒面方向向上，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向下第二齒條43的齒面方向向右，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向下第二齒條43的齒面方向向左，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1平行設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向左第二齒條43的齒面方向向上，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向左第二齒條43的齒面方向向右，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1垂直設置。

龍門式金屬薄板刨槽機雙置雙驅動結構一種實施方式，第一齒條33和第二齒條43的齒面方向不同，第一齒條33齒面方向向左第二齒條43的齒面方向向下，第一電機31連接第一齒輪32，第一齒輪32與第一齒條33嚙合，第一電機31輸出軸與龍門架1垂直設置；第二電機41連接第二齒輪42，第二齒輪42與第二齒條43嚙合，第二電機41輸出軸與龍門架1平行設置。

最優是采用第一電機31和第二電機41的輸出軸與龍門架1垂直的設置方式，因?yàn)檫@樣的方式可以較小的占用龍門架1上的空間。這就帶來必須是第一齒條33齒面方向向右第二齒條43的齒面方向向左或者第一齒條33齒面方向向左第二齒條43的齒面方向向右。在這兩種齒條的齒面設置方式中最優是采用第一齒條33齒面方向向右第二齒條43的齒面方向向左的設置方式，這樣的設置方式齒條的齒面均是向床身2的內側，因?yàn)槿绻捎玫谝积X條33齒面方向向左第二齒條43的齒面方向向右的方式的話，齒條的齒面均是向床身2的外側，這樣操作人員進行操作時會存在攪入齒輪的安全隱患，另外切削碎屑也容易進入齒輪的嚙合面。

中國實用新型專利專利號201620991574.4專利名稱為龍門式金屬薄板刨槽機中置雙驅動結構，通過一個電機驅動龍門架的兩側同時移動，該專利的技術方案存在的缺陷是通過機械機構進行同步驅動會加速同步結構的磨損，導致同步傳動不精確，另外一臺電機同步驅動，響應較慢，工作效率低。而通過本實用新型的技術方案，兩臺電機同時對龍門架1進行驅動，相較于上述專利響應更加迅速，每臺電機的負荷都不大，另外相較于上述專利利用復雜的機械結構進行同步驅動，本實用新型專利中的結構更加簡單可靠。

以上所述的僅是本實用新型的一些實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型的創造構思的前提下，還可以做出其它變形和改進，這些都屬于本實用新型的保護范圍。
