本技術屬于魚雷罐混鐵車檢修，具體涉及一種260t魚雷罐混鐵車軸瓦專用定位工具。

背景技術：

1、260t魚雷型混鐵車是一種大型鐵水運輸設備，是冶金企業用來將高爐煉出來的鐵水運到煉鋼廠進行煉鋼的專用冶金車輛，由機車牽引；由于它容量大，罐口小，還可加蓋，因此，可在保溫情況下運輸鐵水并長時間貯存鐵水。

2、隨著260t魚雷罐混鐵車使用年限的增長(1990-1995至今)，設備內的一些大型部件已開始出現故障，需要經常檢查、檢修，主動端和從動端軸瓦就是其中之一，軸瓦在拆卸、檢修、組裝時易發生位移，而且其他檢修設備不能通用，為了節約采購設備和人工成本的費用，以及在工作中確保人員安全，本實用新型提供了一種針對260t魚雷罐軸瓦定位的專用工具，具備安全性好，整體結構相對簡單，便于操作人員使用，可以縮短作業時間，降低檢修成本，保證了檢修質量，具有操作簡單、攜帶組裝方便快捷等優點。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、為實現上述目的，本實用新型提供如下技術方案：一種t魚雷罐混鐵車軸瓦專用定位工具，包括連接件，所述連接件頂部端面固定有手把，所述連接件一端底部固定有調節桿，所述調節桿底端固定有頂壓板，所述連接件另一端底部固定有側壓板，所述側壓板底部均勻開設有頂絲孔，所述側壓板通過頂絲螺栓貫穿頂絲孔和混鐵車軸瓦座緊固連接。

2、作為本實用新型的一種優選技術方案，所述調節桿分別和連接件以及頂壓板之間垂直設置。

3、作為本實用新型的一種優選技術方案，所述側壓板和連接件之間垂直設置。

4、作為本實用新型的一種優選技術方案，所述調節桿包括絲桿和固定筒，所述絲桿桿身底部貫穿固定筒頂端且桿身伸入固定筒內部，所述固定筒頂端貫穿處轉動連接有螺母座，所述螺母座和絲桿桿身螺紋連接，所述固定筒底端固定連接頂壓板中心處。

5、與現有技術相比，本實用新型的有益效果是：

6、本實用新型安全性好，整體結構相對簡單，便于操作人員使用，通過頂絲螺栓直接將整體工具固定在主或從動端軸瓦座上，使頂壓板壓緊軸瓦，使其固定在軸瓦座中，不發生位移，保持固定狀態，然后進行拆卸或安裝，可以縮短作業時間，降低檢修成本，保證了檢修質量，具有操作簡單、攜帶組裝方便快捷，結構簡單，制作成本低，后期維護費用低，應用性好等優點。

技術特征：

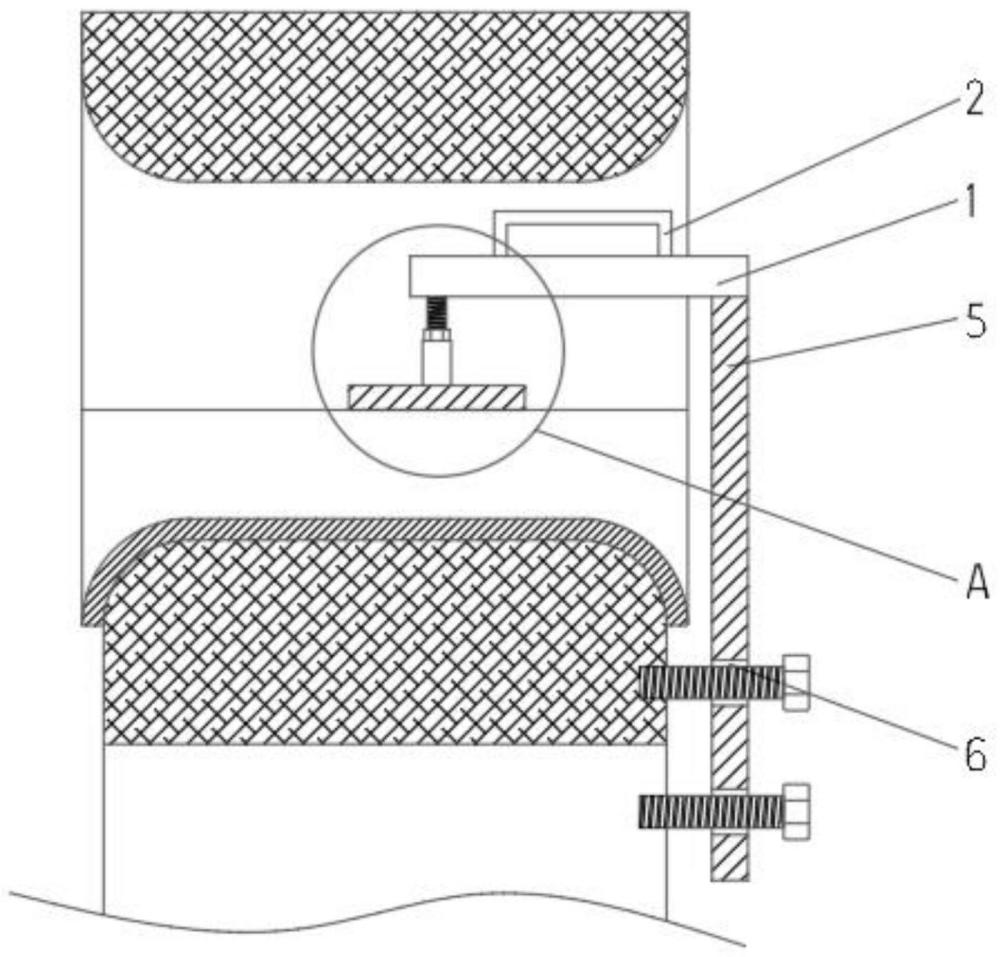

1.一種260t魚雷罐混鐵車軸瓦專用定位工具，其特征在于：包括連接件(1)，所述連接件(1)頂部端面固定有手把(2)，所述連接件(1)一端底部固定有調節桿(3)，所述調節桿(3)底端固定有頂壓板(4)，所述連接件(1)另一端底部固定有側壓板(5)，所述側壓板(5)底部均勻開設有頂絲孔(6)，所述側壓板(5)通過頂絲螺栓貫穿頂絲孔(6)和混鐵車軸瓦座緊固連接。

2.根據權利要求1所述的一種260t魚雷罐混鐵車軸瓦專用定位工具，其特征在于：所述調節桿(3)分別和連接件(1)以及頂壓板(4)之間垂直設置。

3.根據權利要求2所述的一種260t魚雷罐混鐵車軸瓦專用定位工具，其特征在于：所述側壓板(5)和連接件(1)之間垂直設置。

4.根據權利要求3所述的一種260t魚雷罐混鐵車軸瓦專用定位工具，其特征在于：所述調節桿(3)包括絲桿(7)和固定筒(8)，所述絲桿(7)桿身底部貫穿固定筒(8)頂端且桿身伸入固定筒(8)內部，所述固定筒(8)頂端貫穿處轉動連接有螺母座(9)，所述螺母座(9)和絲桿(7)桿身螺紋連接，所述固定筒(8)底端固定連接頂壓板(4)中心處。

技術總結
本技術公開了一種260T魚雷罐混鐵車軸瓦專用定位工具，包括連接件，所述連接件頂部端面固定有手把，所述連接件一端底部固定有調節桿，所述調節桿底端固定有頂壓板，所述連接件另一端底部固定有側壓板，所述側壓板底部均勻開設有頂絲孔，所述側壓板通過頂絲螺栓貫穿頂絲孔和混鐵車軸瓦座緊固連接，所述調節桿分別和連接件以及頂壓板之間垂直設置，所述側壓板和連接件之間垂直設置，所述調節桿包括絲桿和固定筒，所述絲桿桿身底部貫穿固定筒頂端且桿身伸入固定筒內部，所述固定筒頂端貫穿處轉動連接有螺母座，具有操作簡單、攜帶組裝方便快捷，結構簡單，制作成本低，后期維護費用低，應用性好等優點。

技術研發人員：張立權,賈宇,孫曉麗,謝熔冰,郝永鑫,郭華鑫
受保護的技術使用者：包頭鋼鐵（集團）有限責任公司
技術研發日：20240328
技術公布日：2025/3/20
