本技術涉及鋁單板加工，具體是指一種鋁單板加工用折彎機。

背景技術：

1、在鋁單板作為一種輕質、高強度的建筑材料，在建筑幕墻、室內裝飾等領域得到了廣泛應用。在鋁單板的加工過程中，折彎是一道重要的工序，其加工質量直接影響到鋁單板產品的最終效果和使用性能。

2、目前，市場上常用的鋁單板折彎機主要依賴于人工或半自動的操作方式進行鋁單板的定位和折彎，這不僅操作繁瑣，而且難以保證折彎的精度和效率。

技術實現思路

1、本實用新型要解決的技術問題是克服以上的技術缺陷，提供一種鋁單板加工用折彎機。

2、為解決上述技術問題，本實用新型提供的技術方案為：一種鋁單板加工用折彎機，包括加工臺，所述加工臺的兩端分別設有上料架和下料臺，所述上料架上設有能夠前后移動的鋁單板放置座，所述加工臺上相對設有安裝架，所述安裝架上設有第一氣缸，所述第一氣缸活塞桿的底部設有壓緊座，所述加工臺的一端鉸接有折彎翻板，所述下料臺上設有若干排萬向球。

3、進一步地，所述壓緊座包括兩個分別滑動設置在兩側安裝架上的升降板，所述第一氣缸活塞桿的底端與同側升降板上端連接，兩側所述升降板之間連接有升降梁，所述升降梁的下端通過連接柱連接有施壓板。

4、進一步地，所述上料架上設有橫向導軌，所述鋁單板放置座的底部通過導向塊與橫向導軌滑動連接，所述上料架的側面還設有傳動齒條，所述鋁單板放置座的側面設有驅動電機且驅動電機的輸出軸設有與傳動齒條嚙合的驅動齒輪。

5、進一步地，所述鋁單板放置座的兩側還設有第二氣缸，所述第二氣缸活塞桿的上端設有頂板，所述頂板底部通過連桿連接有下壓板。

6、進一步地，所述加工臺靠近下料臺的一端轉動設有折彎氣缸，所述折彎氣缸活塞桿的端部與折彎翻板的底部鉸接，且下料臺上設有用于折彎翻板通過的通孔。

7、進一步地，所述下料臺上設有安裝槽口，所述安裝槽口內轉動設有傳動絲杠，所述傳動絲杠由設置在下料臺端部的傳動電機驅動，所述傳動絲杠上螺紋連接有前后移動座且前后移動座與安裝槽口滑動連接，所述前后移動座上設有第三氣缸，所述第三氣缸活塞桿的上端設有安裝板且安裝板上設有若干真空吸盤，所述真空吸盤的下端設有用于連接真空軟管的接頭。

8、本實用新型與現有技術相比的優點在于：本申請所描述的鋁單板加工用折彎機相較于現有技術，其顯著優點在于自動化程度高、操作簡便且工作效率高。通過精確設計的壓緊座、可移動的鋁單板放置座、以及自動化的折彎和下料機構，本申請實現了鋁單板從上料到折彎再到下料的全程自動化操作。這不僅大大降低了操作人員的勞動強度，還顯著提高了折彎的精度和效率。特別是，折彎翻板和下料臺上的真空吸盤設計，確保了鋁單板在折彎和移動過程中的穩定性和準確性，有效避免了鋁單板的損壞和錯位。因此，本申請不僅提高了鋁單板加工的生產效率，還降低了生產成本，為鋁單板加工行業提供了一種高效、可靠的解決方案。

技術特征：

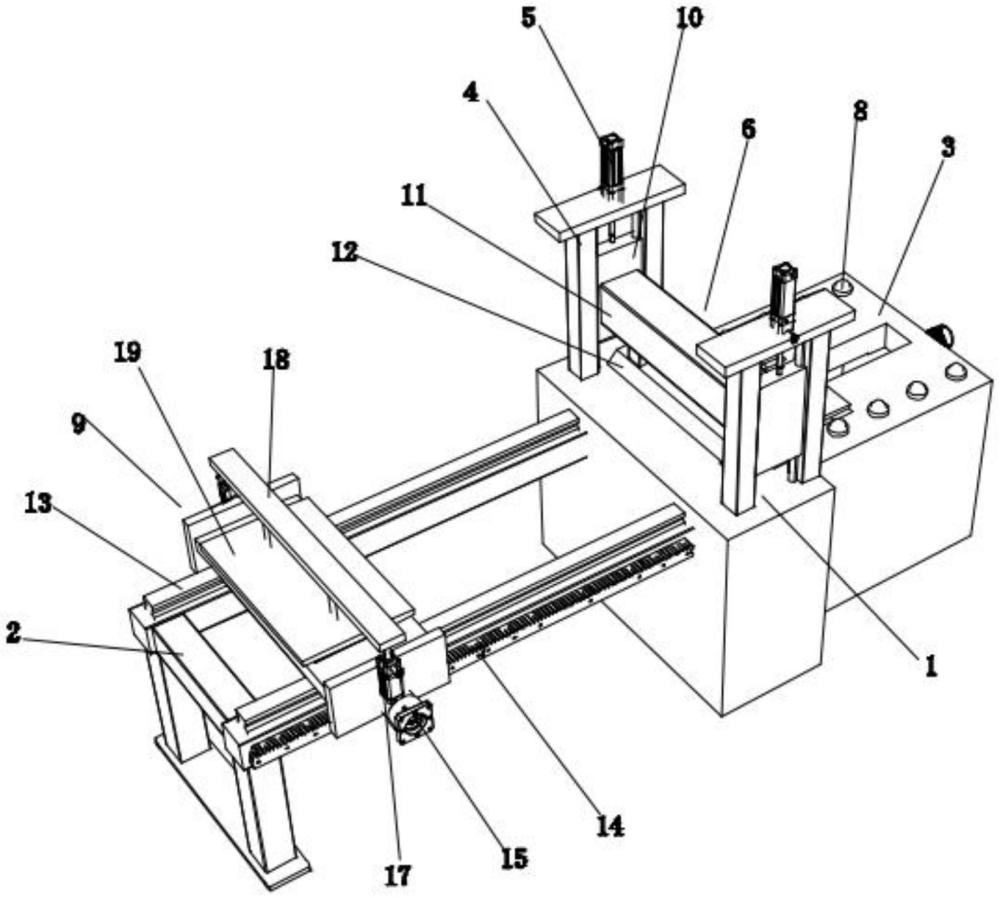

1.一種鋁單板加工用折彎機，包括加工臺(1)，其特征在于，所述加工臺(1)的兩端分別設有上料架(2)和下料臺(3)，所述上料架(2)上設有能夠前后移動的鋁單板放置座(9)，所述加工臺(1)上相對設有安裝架(4)，所述安裝架(4)上設有第一氣缸(5)，所述第一氣缸(5)活塞桿的底部設有壓緊座(6)，所述加工臺(1)的一端鉸接有折彎翻板(7)，所述下料臺(3)上設有若干排萬向球(8)。

2.根據權利要求1所述的一種鋁單板加工用折彎機，其特征在于，所述壓緊座(6)包括兩個分別滑動設置在兩側安裝架(4)上的升降板(10)，所述第一氣缸(5)活塞桿的底端與同側升降板(10)上端連接，兩側所述升降板(10)之間連接有升降梁(11)，所述升降梁(11)的下端通過連接柱連接有施壓板(12)。

3.根據權利要求1所述的一種鋁單板加工用折彎機，其特征在于，所述上料架(2)上設有橫向導軌(13)，所述鋁單板放置座(9)的底部通過導向塊與橫向導軌(13)滑動連接，所述上料架(2)的側面還設有傳動齒條(14)，所述鋁單板放置座(9)的側面設有驅動電機(15)且驅動電機(15)的輸出軸設有與傳動齒條(14)嚙合的驅動齒輪(16)。

4.根據權利要求3所述的一種鋁單板加工用折彎機，其特征在于，所述鋁單板放置座(9)的兩側還設有第二氣缸(17)，所述第二氣缸(17)活塞桿的上端設有頂板(18)，所述頂板(18)底部通過連桿連接有下壓板(19)。

5.根據權利要求1所述的一種鋁單板加工用折彎機，其特征在于，所述加工臺(1)靠近下料臺(3)的一端轉動設有折彎氣缸(20)，所述折彎氣缸(20)活塞桿的端部與折彎翻板(7)的底部鉸接，且下料臺(3)上設有用于折彎翻板(7)通過的通孔。

6.根據權利要求1所述的一種鋁單板加工用折彎機，其特征在于，所述下料臺(3)上設有安裝槽口(21)，所述安裝槽口(21)內轉動設有傳動絲杠(22)，所述傳動絲杠(22)由設置在下料臺(3)端部的傳動電機(23)驅動，所述傳動絲杠(22)上螺紋連接有前后移動座(24)且前后移動座(24)與安裝槽口(21)滑動連接，所述前后移動座(24)上設有第三氣缸(25)，所述第三氣缸(25)活塞桿的上端設有安裝板(26)且安裝板(26)上設有若干真空吸盤(27)，所述真空吸盤(27)的下端設有用于連接真空軟管的接頭。

技術總結
本技術公開了一種鋁單板加工用折彎機，包括加工臺，所述加工臺的兩端分別設有上料架和下料臺，所述上料架上設有能夠前后移動的鋁單板放置座，所述加工臺上相對設有安裝架，所述安裝架上設有第一氣缸，所述第一氣缸活塞桿的底部設有壓緊座，所述加工臺的一端鉸接有折彎翻板，所述下料臺上設有若干排萬向球。本技術與現有技術相比的優點在于：本申請所描述的鋁單板加工用折彎機相較于現有技術，其顯著優點在于自動化程度高、操作簡便且工作效率高。通過精確設計的壓緊座、可移動的鋁單板放置座、以及自動化的折彎和下料機構，本申請實現了鋁單板從上料到折彎再到下料的全程自動化操作。

技術研發人員：魏鋒
受保護的技術使用者：江蘇鑫美新材料科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
