本技術涉及cnc加工設備，具體為一種電子產品加工cnc加工中心。

背景技術：

1、通過cnc加工設備可以對電子產品進行加工。

2、現有技術中在通過cnc加工設備對電子產品進行加工時，會產生金屬粉塵，會危害工作人員的身體健康。

3、為此，我們提出一種電子產品加工cnc加工中心。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種電子產品加工cnc加工中心，具備除塵的作用，且便于對粉塵進行過濾等優點，可以有效解決背景技術中的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型采取的技術方案為：一種電子產品加工cnc加工中心，包括cnc加工設備，所述cnc加工設備上端外表面的中部固定安裝有過濾組件，所述過濾組件的一側設置有除塵組件，所述除塵組件包括除塵風機、支撐架、排風管與抽風管，所述過濾組件包括筒體、筒蓋、減速電機、抽塵管、集塵罩、轉動軸、連接架與濾塵罩，且所述支撐架固定安裝于cnc加工設備上端外表面的一側與除塵風機的下端外表面之間。

5、優選的，所述集塵罩設置于cnc加工設備內腔的上部，且所述集塵罩固定安裝于抽塵管的下端外表面，所述抽塵管的上端外表面與筒體一側外表面的上部固定連接，且所述筒體的上端伸入至筒體內腔一側的上部。

6、優選的，所述筒體固定安裝于cnc加工設備上端外表面中部的一側，所述筒蓋安裝于筒體的上端外表面，所述減速電機固定安裝于筒蓋上端外表面的中部，所述濾塵罩位于筒體中，所述連接架固定安裝于濾塵罩內腔的上部，且所述轉動軸的下端外表面與連接架上端外表面的中部固定連接。

7、優選的，所述轉動軸與減速電機之間設置有聯軸器，所述轉動軸的上端外表面通過聯軸器與減速電機中輸出軸的下端外表面固定連接。

8、優選的，所述抽風管固定安裝于除塵風機的一端外表面，所述排風管固定安裝于除塵風機的一側外表面。

9、優選的，所述抽風管從筒蓋一側的內部穿過伸入至濾塵罩內腔的上部。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種電子產品加工cnc加工中心，具備以下有益效果：

12、1、該一種電子產品加工cnc加工中心，通過設置的除塵組件，便于通過cnc加工設備對電子產品加工時產生的粉塵進行吸出。

13、2、該一種電子產品加工cnc加工中心，通過設置的過濾組件，便于對粉塵進行過濾。

技術特征：

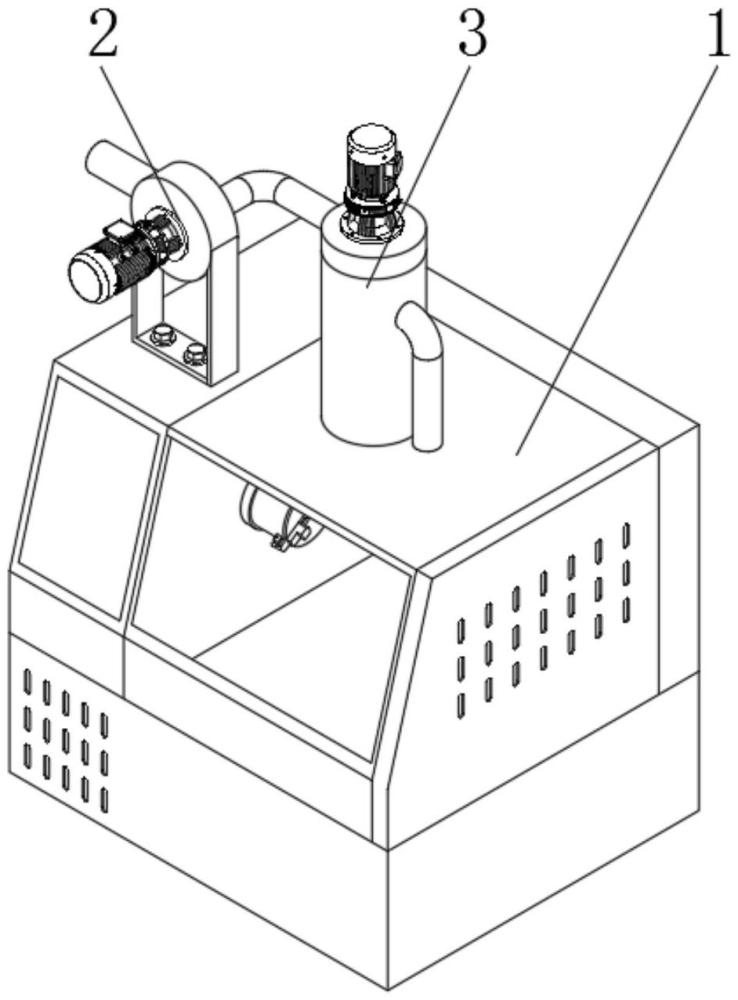

1.一種電子產品加工cnc加工中心，包括cnc加工設備(1)，其特征在于：所述cnc加工設備(1)上端外表面的中部固定安裝有過濾組件(3)，所述過濾組件(3)的一側設置有除塵組件(2)，所述除塵組件(2)包括除塵風機(4)、支撐架(5)、排風管(6)與抽風管(7)，所述過濾組件(3)包括筒體(8)、筒蓋(9)、減速電機(10)、抽塵管(11)、集塵罩(12)、轉動軸(13)、連接架(14)與濾塵罩(15)，且所述支撐架(5)固定安裝于cnc加工設備(1)上端外表面的一側與除塵風機(4)的下端外表面之間。

2.根據權利要求1所述的一種電子產品加工cnc加工中心，其特征在于：所述集塵罩(12)設置于cnc加工設備(1)內腔的上部，且所述集塵罩(12)固定安裝于抽塵管(11)的下端外表面，所述抽塵管(11)的上端外表面與筒體(8)一側外表面的上部固定連接，且所述筒體(8)的上端伸入至筒體(8)內腔一側的上部。

3.根據權利要求2所述的一種電子產品加工cnc加工中心，其特征在于：所述筒體(8)固定安裝于cnc加工設備(1)上端外表面中部的一側，所述筒蓋(9)安裝于筒體(8)的上端外表面，所述減速電機(10)固定安裝于筒蓋(9)上端外表面的中部，所述濾塵罩(15)位于筒體(8)中，所述連接架(14)固定安裝于濾塵罩(15)內腔的上部，且所述轉動軸(13)的下端外表面與連接架(14)上端外表面的中部固定連接。

4.根據權利要求3所述的一種電子產品加工cnc加工中心，其特征在于：所述轉動軸(13)與減速電機(10)之間設置有聯軸器，所述轉動軸(13)的上端外表面通過聯軸器與減速電機(10)中輸出軸的下端外表面固定連接。

5.根據權利要求4所述的一種電子產品加工cnc加工中心，其特征在于：所述抽風管(7)固定安裝于除塵風機(4)的一端外表面，所述排風管(6)固定安裝于除塵風機(4)的一側外表面。

6.根據權利要求5所述的一種電子產品加工cnc加工中心，其特征在于：所述抽風管(7)從筒蓋(9)一側的內部穿過伸入至濾塵罩(15)內腔的上部。

技術總結
本技術公開了一種電子產品加工CNC加工中心，包括CNC加工設備，所述CNC加工設備上端外表面的中部固定安裝有過濾組件，所述過濾組件的一側設置有除塵組件，所述除塵組件包括除塵風機、支撐架、排風管與抽風管，所述過濾組件包括筒體、筒蓋、減速電機、抽塵管、集塵罩、轉動軸、連接架與濾塵罩，且所述支撐架固定安裝于CNC加工設備上端外表面的一側與除塵風機的下端外表面之間，所述集塵罩設置于CNC加工設備內腔的上部，且所述集塵罩固定安裝于抽塵管的下端外表面。本技術所述的一種電子產品加工CNC加工中心，通過設置的除塵組件，便于在通過CNC加工設備對電子產品加工時產生的粉塵進行吸出，通過設置的過濾組件，便于對粉塵進行過濾。
