本技術涉及服務器機箱加工，特別涉及一種服務器機箱卷邊機構。

背景技術：

1、在服務器機箱的制造過程中，卷邊工藝是一項關鍵工序，它直接影響到機箱的結構強度、密封性能以及外觀質量。傳統上，服務器機箱殼體的卷邊通常采用手動或半自動的工藝來完成。

2、現有的卷邊工藝往往依賴于人工操作，例如手動調整殼體位置，手動推動工具進行卷邊。這種方式效率低下，且難以保證每次卷邊的質量和一致性，由于需要熟練工人進行操作，增加了人力成本。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足，提供一種服務器機箱卷邊機構，該服務器機箱卷邊機構可以很好地解決上述問題。

2、為達到上述要求本實用新型解決其技術問題所采用的技術方案是：

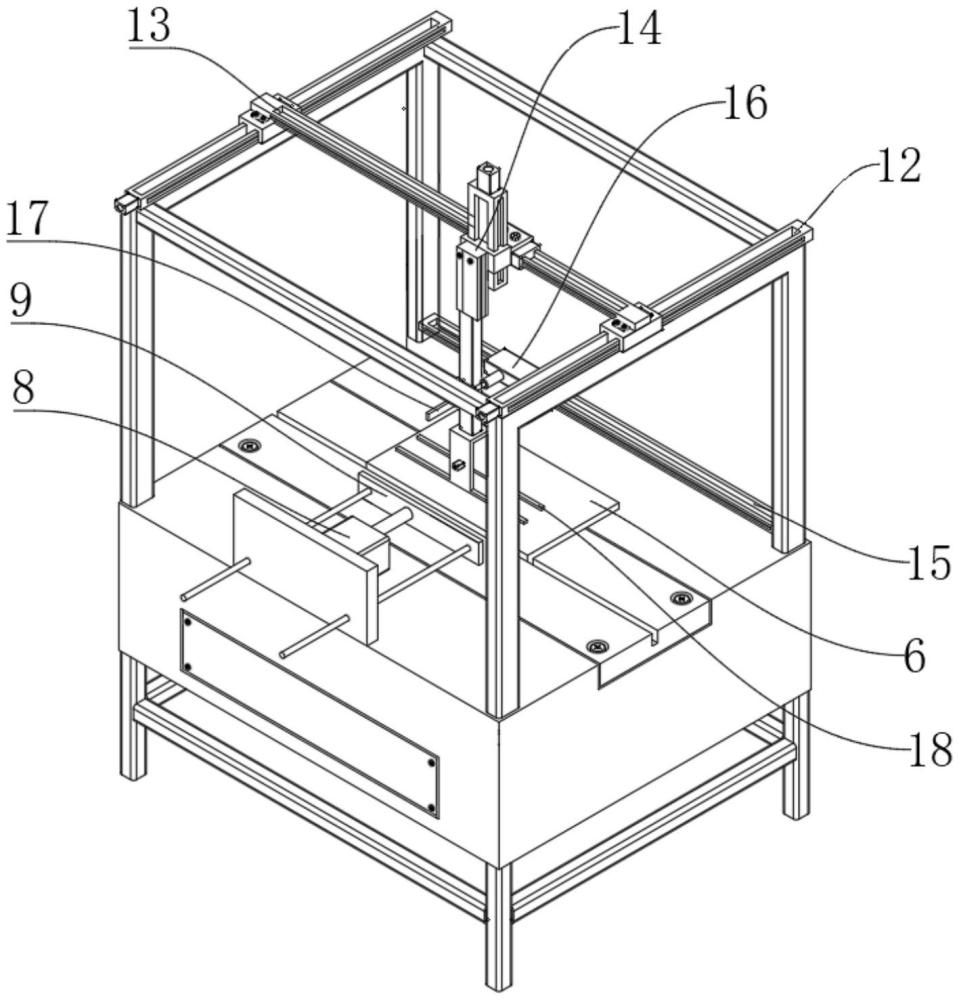

3、提供一種服務器機箱卷邊機構，包括機臺件以及對稱焊接在機臺件頂面兩側呈倒置的u型支撐架桿，兩根所述u型支撐架桿的頂面安裝有三軸移動組件，所述機臺件的頂面中間位置設置有卷邊凹槽，所述卷邊凹槽中輸送有服務器機箱殼體，所述三軸移動組件的終端設置有供夾持于服務器機箱殼體頂部使得服務器機箱殼體在卷邊凹槽中上料輸送的u型夾持板，所述卷邊凹槽的一側且位于機臺件的頂面焊接有固定立板，所述固定立板朝向服務器機箱殼體的一側安裝有卷邊推動油缸，所述卷邊推動油缸的活塞桿自由端連接有卷邊推板，當服務器機箱殼體卷邊時，所述卷邊推動油缸的活塞桿驅動卷邊推板擠壓服務器機箱殼體，使得服務器機箱殼體位于卷邊凹槽中的一端彎曲卷邊，同時所述u型夾持板通過三軸移動組件的驅動供下壓彎曲卷邊的服務器機箱殼體使得服務器機箱殼體貼合于機臺件頂面，所述卷邊凹槽另一側且位于機臺件頂面還設置有供服務器機箱殼體下料的下料驅動組件。

4、本方案優選的，所述u型夾持板的兩側外壁均安裝有夾持氣缸，每個所述夾持氣缸的活塞桿貫穿u型夾持板均連接有夾持內板；兩個所述夾持內板均向心夾持于服務器機箱殼體的外壁上。

5、本方案優選的，所述卷邊推動油缸的活塞桿兩側且位于卷邊推板的兩側均焊接有卷邊定位橫桿，兩根所述卷邊定位橫桿的自由端均貫穿所述固定立板。

6、本方案優選的，所述卷邊推動油缸的活塞桿驅動卷邊推板移動時，兩根所述卷邊定位橫桿在固定立板內部伸縮移動供卷邊推板施力于服務器機箱殼體上卷邊操作時定位。

7、本方案優選的，所述機臺件的頂面中間位置開設有凹槽，在凹槽中通過鎖緊螺栓安裝有可拆卸式卷邊模板，所述卷邊凹槽開設于可拆卸式卷邊模板的頂面中間位置。

8、本方案優選的，所述三軸移動組件包括均安裝于u型支撐架桿頂面的x軸導軌和滑動安裝于兩根x軸導軌頂部之間的第一y軸導軌以及滑動安裝于第一y軸導軌上的y軸液壓升降柱。

9、本方案優選的，所述y軸液壓升降柱的底部升降自由端固定安裝有旋轉電機，所述旋轉電機的輸出軸與u型夾持板的頂部固定連接在一起，所述u型夾持板的兩側底端均焊接有卷邊下壓桿，所述卷邊下壓桿供下壓于彎曲卷邊中的服務器機箱殼體外壁上。

10、本方案優選的，兩根所述u型支撐架桿底端之間且位于機臺件頂面安裝有第二y軸導軌，所述第二y軸導軌頂面滑動連接有下料滑塊，所述下料驅動組件包括安裝于下料滑塊側壁的電動伸縮桿以及安裝于電動伸縮桿自由端的下料推桿。

11、本方案優選的，所述電動伸縮桿驅動下料推桿伸縮移動，所述第二y軸導軌帶動下料推桿移動使得所述下料推桿推送服務器機箱殼體下料。

12、本實用新型的有益效果在于：

13、該服務器機箱卷邊機構，本技術方案實現了服務器機箱殼體卷邊過程的全自動化，無需人工介入卷邊操作，顯著提高了生產效率和作業安全性，卷邊推動油缸和卷邊下壓桿的協同工作，結合卷邊定位橫桿的導向作用，確保了每一次卷邊操作都能達到相同的標準，提高了產品的整體一致性和可靠性，自動化卷邊機構減少了對熟練工人的依賴，降低了培訓成本和人工錯誤率，同時也減輕了工人的勞動強度；

14、通過三軸移動組件的精密控制，u型夾持板能夠精確地定位在服務器機箱殼體頂部，而卷邊推板和卷邊下壓桿則確保了卷邊的精確成型，減少了因人為因素導致的產品缺陷；可拆卸式卷邊模板的設計允許快速更換不同尺寸的模板，使得同一設備能夠適應多種規格的服務器機箱殼體，提高了設備的靈活性和生產線的通用性。

技術特征：

1.一種服務器機箱卷邊機構，包括機臺件以及對稱焊接在機臺件頂面兩側呈倒置的u型支撐架桿，其特征在于：兩根所述u型支撐架桿的頂面安裝有三軸移動組件，所述機臺件的頂面中間位置設置有卷邊凹槽，所述卷邊凹槽中輸送有服務器機箱殼體，所述三軸移動組件的終端設置有供夾持于服務器機箱殼體頂部使得服務器機箱殼體在卷邊凹槽中上料輸送的u型夾持板，所述卷邊凹槽的一側且位于機臺件的頂面焊接有固定立板，所述固定立板朝向服務器機箱殼體的一側安裝有卷邊推動油缸，所述卷邊推動油缸的活塞桿自由端連接有卷邊推板；

2.根據權利要求1所述的服務器機箱卷邊機構，其特征在于：所述u型夾持板的兩側外壁均安裝有夾持氣缸，每個所述夾持氣缸的活塞桿貫穿u型夾持板均連接有夾持內板；

3.根據權利要求2所述的服務器機箱卷邊機構，其特征在于：所述卷邊推動油缸的活塞桿兩側且位于卷邊推板的兩側均焊接有卷邊定位橫桿，兩根所述卷邊定位橫桿的自由端均貫穿所述固定立板。

4.根據權利要求3所述的服務器機箱卷邊機構，其特征在于：所述卷邊推動油缸的活塞桿驅動卷邊推板移動時，兩根所述卷邊定位橫桿在固定立板內部伸縮移動供卷邊推板施力于服務器機箱殼體上卷邊操作時定位。

5.根據權利要求4所述的服務器機箱卷邊機構，其特征在于：所述機臺件的頂面中間位置開設有凹槽，在凹槽中通過鎖緊螺栓安裝有可拆卸式卷邊模板，所述卷邊凹槽開設于可拆卸式卷邊模板的頂面中間位置。

6.根據權利要求5所述的服務器機箱卷邊機構，其特征在于：所述三軸移動組件包括均安裝于u型支撐架桿頂面的x軸導軌和滑動安裝于兩根x軸導軌頂部之間的第一y軸導軌以及滑動安裝于第一y軸導軌上的y軸液壓升降柱。

7.根據權利要求6所述的服務器機箱卷邊機構，其特征在于：所述y軸液壓升降柱的底部升降自由端固定安裝有旋轉電機，所述旋轉電機的輸出軸與u型夾持板的頂部固定連接在一起，所述u型夾持板的兩側底端均焊接有卷邊下壓桿，所述卷邊下壓桿供下壓于彎曲卷邊中的服務器機箱殼體外壁上。

8.根據權利要求7所述的服務器機箱卷邊機構，其特征在于：兩根所述u型支撐架桿底端之間且位于機臺件頂面安裝有第二y軸導軌，所述第二y軸導軌頂面滑動連接有下料滑塊，所述下料驅動組件包括安裝于下料滑塊側壁的電動伸縮桿以及安裝于電動伸縮桿自由端的下料推桿。

9.根據權利要求8所述的服務器機箱卷邊機構，其特征在于：所述電動伸縮桿驅動下料推桿伸縮移動，所述第二y軸導軌帶動下料推桿移動使得所述下料推桿推送服務器機箱殼體下料。

技術總結
本技術公開了一種服務器機箱卷邊機構，包括機臺件以及對稱焊接在機臺件頂面兩側呈倒置的U型支撐架桿，機臺件的頂面中間位置設置有卷邊凹槽，卷邊凹槽的一側且位于機臺件的頂面焊接有固定立板，固定立板朝向服務器機箱殼體的一側安裝有卷邊推動油缸，卷邊推動油缸的活塞桿自由端連接有卷邊推板，當服務器機箱殼體卷邊時，卷邊推動油缸的活塞桿驅動卷邊推板擠壓服務器機箱殼體，使得服務器機箱殼體位于卷邊凹槽中的一端彎曲卷邊，同時U型夾持板通過三軸移動組件的驅動供下壓彎曲卷邊的服務器機箱殼體使得服務器機箱殼體貼合于機臺件頂面，卷邊凹槽另一側且位于機臺件頂面還設置有供服務器機箱殼體下料的下料驅動組件。

技術研發人員：張豹,李勇
受保護的技術使用者：深圳華先智造科技有限公司
技術研發日：20240710
技術公布日：2025/4/24
