本發明涉及帶鋼平整工藝，尤其涉及一種平整機。

背景技術：

1、平整是帶鋼成為交貨狀態前最后的一次精整工序，濕平整的各種優越性使得絕大多數廠家均使用濕法平整，濕平整的優點在于：1)、能延長工作輥與支承輥的使用壽命，減少更換工作輥次數，提高機組作業率；2)、相同品種、規格的帶鋼采用濕平整，可減低軋制壓力，降低能耗；3)、由于軋制力降低，摩擦力減小，軋輥磨損??；4)具有清洗軋輥及帶鋼表面的功能，使成品帶鋼表面光潔。

2、濕平整工藝也存在著一定缺點，如帶鋼表面殘留的平整液吹掃不干凈，導致帶鋼產生銹蝕、黃斑等缺陷，一直是制約產品質量提升的重要缺陷，尤其一些高端用戶，對帶鋼的表面質量要求非常嚴格，任何小的缺陷都可能導致產品質量事故。如何解決平整液，乳化液斑缺陷成為各大鋼廠的難題。

3、平整液入口噴射梁以及出口壓縮空氣吹掃噴射梁是機組濕平整系統中最關鍵的工藝設備，平整液噴射梁設備結構不合理會導致平整液噴射在帶鋼表面的分布不均勻，壓縮空氣設備結構不合理會影響壓縮空氣對帶鋼表面平整液的吹掃效果，從而導致帶鋼濕平整斑、銹蝕的出現。

4、常規單機架平整機組用于平整退火后的冷軋卷，目的是為了消除屈服平臺，改善帶鋼的機械性能，提高帶鋼平直度。一般在入口處配置有濕平整噴射梁，濕平整工藝下，平整機能達到的最大延伸率為3％。該平整機結構形式只配置濕平整噴射梁，這種平整配置可以滿足大部分鋼種的平整要求。但在要求噴射乳化液的工況下，無法實現此平整工藝要求。這種入口濕平整噴射梁結構使用硬管與主供液管路連接。出口前后配置兩道吹掃裝置以保證帶鋼出口干燥。在冷軋生產中的酸洗線、連續退火線、冷軋機組、濕平整機組等生產線通常都會采用此種配置方式。

5、現有的設計方案不能實現平整液和乳化液兩種不同噴淋介質的切換，無法通過旋轉濕平整噴射梁來調整入口濕平整的噴射角度，大部分平整液噴射在工作輥與帶鋼的輥縫位置，大量平整液通過工作輥旋轉或者輥縫帶至板帶出口，導致平整液量過大，出口空氣吹掃不干凈。

6、由于常規平整機出口板面吹掃系統的設計，基本都沒有設置專門的壓縮空氣過濾裝置，導致吹掃用的壓縮空氣含水量、含油量、含雜質過高，對板面的吹掃效果不好。經過平整機吹掃系統吹掃后的鋼帶表面仍存在著大量平整液斑點，水漬。使用效果沒有達到最好狀態，帶鋼表面經常出現帶狀殘留物(水、油等)，或在帶鋼頭尾部易出現大量殘余物。

7、出口空氣吹掃噴嘴一般采用扁平鴨嘴形噴嘴。平行設計同時與噴嘴出口垂直，造成噴嘴噴出的壓縮空氣發散角度較小，各噴嘴壓縮空氣所能覆蓋的板面之間存在無氣體覆蓋區，形成吹掃盲區。

8、設計吹掃梁時，噴嘴間距很難把握；操作工更換噴嘴時，很容易使噴嘴的吹掃面發生偏移，造成吹掃梁噴嘴之間有盲點；帶鋼斷帶現象時，通常會打到噴嘴容易損壞；噪音較高，大概在85-95db之間；噴嘴容易堵塞。

9、由此，本發明人憑借多年從事相關行業的經驗與實踐，提出一種平整機，以克服現有技術的缺陷。

技術實現思路

1、本發明的目的在于提供一種平整機，本發明的噴射梁結構既可滿足普通平整機噴淋平整液的要求，也可以在有特殊平整機工藝需求時候使用噴淋乳化液的要求，方便切換不同類型的潤滑劑，提高生產效率；吹掃結構實現出口的兩次吹掃，且二次吹掃的后排吹掃部能干燥帶鋼的表面，達到平整出口帶鋼表面的工藝要求。

2、本發明的目的是這樣實現的，一種平整機，包括：

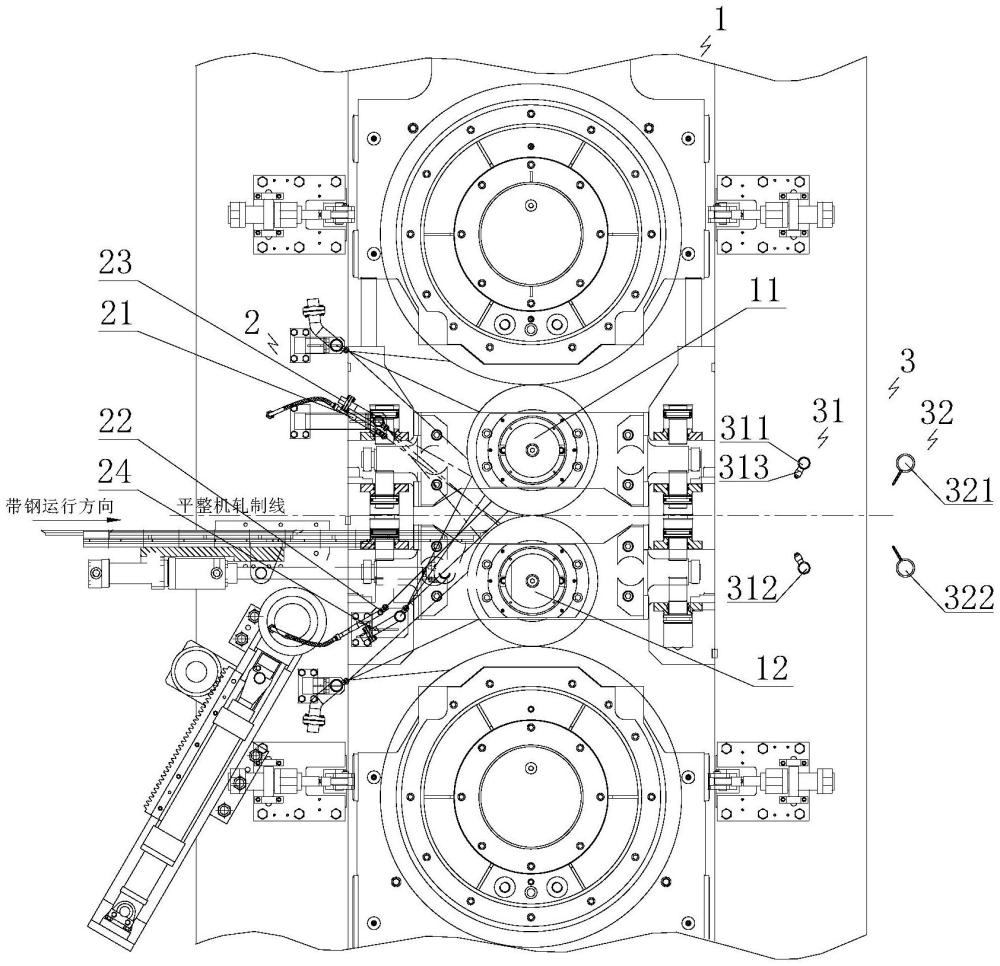

3、平整機本體，包括上工作輥和下工作輥；

4、噴射梁結構，設置于所述平整機本體的入口處，用于向所述上工作輥和所述下工作輥噴射平整液或乳化液，所述噴射梁結構的噴射角度呈能調整的設置；

5、吹掃結構，設置于所述平整機本體的出口處，包括沿帶鋼運行方向依次設置的前排吹掃部和后排吹掃部，所述前排吹掃部用于吹掃帶鋼的表面的液體，所述后排吹掃部用于二次吹掃且干燥帶鋼的表面。

6、在本發明的一較佳實施方式中，所述噴射梁結構包括上工作輥平整液噴射梁、下工作輥平整液噴射梁、上工作輥乳化液噴射梁和下工作輥乳化液噴射梁；所述上工作輥平整液噴射梁和所述上工作輥乳化液噴射梁的兩端均轉動連接于上支撐架上以轉動調整噴射角度，所述上工作輥平整液噴射梁上間隔設置多個第一噴嘴，所述上工作輥乳化液噴射梁上間隔設置多個第二噴嘴；所述下工作輥平整液噴射梁和所述下工作輥乳化液噴射梁的兩端均轉動連接于下支撐架上以轉動調整噴射角度，所述下工作輥平整液噴射梁上間隔設置多個第一噴嘴，所述下工作輥乳化液噴射梁上間隔設置多個第二噴嘴；

7、所述上工作輥平整液噴射梁和所述下工作輥平整液噴射梁的平整液的噴射交叉點位于所述上工作輥和所述下工作輥之間的入口輥縫前，所述上工作輥乳化液噴射梁和所述下工作輥乳化液噴射梁的乳化液的噴射交叉點位于所述入口輥縫前。

8、在本發明的一較佳實施方式中，所述上工作輥平整液噴射梁、所述下工作輥平整液噴射梁均通過軟管連接平整液主供液管路；所述上工作輥乳化液噴射梁和所述下工作輥乳化液噴射梁均通過軟管連接乳化液主供液管路。

9、在本發明的一較佳實施方式中，所述上支撐架上連接有驅動所述上工作輥平整液噴射梁和所述上工作輥乳化液噴射梁旋轉的第一動力結構，所述下支撐架上連接有驅動所述下工作輥平整液噴射梁和所述下工作輥乳化液噴射梁旋轉的第二動力結構。

10、在本發明的一較佳實施方式中，所述前排吹掃部包括位于帶鋼上方的上空氣吹掃集管和位于帶鋼下方的下空氣吹掃集管，所述上空氣吹掃集管和所述下空氣吹掃集管上均間隔設置多個用于吹掃壓縮空氣的第三噴嘴。

11、在本發明的一較佳實施方式中，所述后排吹掃部包括位于帶鋼上方的上空氣吹掃噴射梁和位于帶鋼下方的下空氣吹掃噴射梁，所述上空氣吹掃噴射梁和所述下空氣吹掃噴射梁采用單片風刀式結構以形成扁平均勻的吹掃帶。

12、在本發明的一較佳實施方式中，所述上空氣吹掃噴射梁和所述下空氣吹掃噴射梁上設置空氣預處理過濾單元，所述空氣預處理過濾單元用于過濾凈化壓縮空氣。

13、在本發明的一較佳實施方式中，所述上空氣吹掃噴射梁和所述下空氣吹掃噴射梁上設置壓縮空氣加熱單元，所述壓縮空氣加熱單元用于加熱壓縮空氣。

14、在本發明的一較佳實施方式中，所述壓縮空氣加熱單元加熱壓縮空氣的溫度為55-65℃。

15、在本發明的一較佳實施方式中，所述上空氣吹掃集管、所述下空氣吹掃集管、所述上空氣吹掃噴射梁和所述下空氣吹掃噴射梁上分別連接控制閥，各所述控制閥用于調節壓縮空氣的壓力和流量。

16、由上所述，本發明的平整機具有如下有益效果：

17、本發明中在平整機本體的入口設置噴射梁結構，在同一個平整機內，可以實現使用兩種不同類型的介質進行平整噴淋；根據不同的平整工藝要求，選擇使用相對應類型噴射梁噴射對應的介質，以滿足對應乳化液或者平整液噴淋平整的工藝要求；節約投資成本，提高生產效率，滿足不同平整機工藝使用要求。

18、噴射梁結構的噴射角度能調整，既能保證平整液對入口輥縫的冷卻、潤滑，同時能減少通過工作輥輥縫及上工作輥、下工作輥帶至出口帶鋼表面的液量，提高出口空氣吹掃的效果；

19、吹掃結構包括前排吹掃部和后排吹掃部，實現出口的兩次吹掃；且二次吹掃的后排吹掃部能干燥帶鋼的表面，達到平整出口帶鋼表面的工藝要求；

20、后排吹掃部的上空氣吹掃噴射梁和下空氣吹掃噴射梁采用風刀式結構，且設置空氣預處理過濾單元和壓縮空氣加熱單元，風刀式吹掃梁可形成無間斷的吹掃帶，能最大程度地阻斷帶鋼表面的液體，并清除帶鋼表面的殘余液體和雜物。風刀式吹掃梁具有很強的沖擊力，減少壓縮空氣的消耗量，噪音更小且很少發生堵塞現象，該特殊的構造，可避免帶鋼對吹風口的損壞，即使發生斷帶現象，此吹掃梁比傳統噴嘴更耐打擊，使用壽命長；通過空氣預處理過濾單元凈化氣源，除油、除水、除塵，避免吹掃后帶鋼板面的二次污染，提高板面潔凈度；通過壓縮空氣加熱單元加熱壓縮空氣，用干燥熱風吹掃帶鋼表面，提高板面吹掃效果。
