本發明涉及輪胎裝配,具體地說,涉及一種大型汽車輪胎擋圈壓裝機。
背景技術:
1、輪胎擋圈是一種金屬環形部件,通常由優質碳素鋼或合金鋼制成,其形狀與輪胎的邊緣輪廓相適配。根據輪胎類型和使用場景的不同,輪胎擋圈的結構和尺寸也有所差異。輪胎擋圈的存在是防止輪胎在運行過程中從輪轂上脫出的重要保障。如果沒有輪胎擋圈或者擋圈安裝不當,在車輛行駛過程中,尤其是在遇到顛簸、急剎車或急轉彎等情況時,輪胎可能會因?yàn)殡x心力、慣性力等作用而脫離輪轂,這將導致嚴重的安全事故。
2、在現有的輪胎擋圈安裝方式中,通常情況下多為人工安裝。然而,當涉及到大型汽車時,其輪胎具有顯著的特點,通常尺寸較大且重量驚人,對于如此龐大的輪胎,單純依靠人力進行安裝操作難度極大,通常需要使用到專門的壓裝機。
3、現有的輪胎擋圈壓裝機在對大型汽車輪胎擋圈安裝過程中存在以下問題:不同規格型號的大型汽車輪胎對壓力承受能力不同,但部分壓裝機壓力控制系統不精準;壓力裝置有慣性,當其達設定值后停止時,傳感器反應時間與裝置本身慣性會導致壓力持續施加部分距離,此時若壓力超出輪胎承受極限,則會對輪胎造成損傷;不方便根據壓裝過程中,對輪胎受到的壓力大小進行限制防護。
4、鑒于此,本發明提供了一種大型汽車輪胎擋圈壓裝機。
技術實現思路
1、本發明的目的在于提供一種大型汽車輪胎擋圈壓裝機,以解決上述背景技術中提出的問題。
2、為實現上述目的,本發明目的在于,提供了一種大型汽車輪胎擋圈壓裝機,包括機箱,所述機箱一側外壁設有立板,所述立板外壁靠近底部固定連接有底座,所述立板內部靠近兩端設有滑槽,所述底座與立板滑槽內部之間設有支撐組件;
3、所述支撐組件包括工作臺,所述工作臺端部位于立板滑槽內部處設有卡扣件,所述立板內部靠近中心處設有長槽,所述機箱與立板長槽內部之間設有壓裝組件,所述壓裝組件位于工作臺上方,所述工作臺頂部放置有車輪;
4、所述工作臺用于對車輪進行支撐,所述壓裝組件用于將擋圈按壓在車輪內部,所述壓裝組件向下壓裝觸碰到輪胎表面時,推動車輪與工作臺向下壓縮,當所述工作臺經過卡扣件時擋圈將在壓裝組件的帶動下安裝在車輪內部,若所述壓裝組件持續下壓則帶動工作臺向下壓縮對壓力進行釋放。
5、作為本技術方案的進一步改進,所述支撐組件還包括導柱,所述導柱固定連接在工作臺底部,所述導柱活動連接在底座內部。
6、作為本技術方案的進一步改進,所述工作臺底部與底座頂部之間固定連接有第一彈性件,所述第一彈性件圍繞在導柱外壁,所述工作臺一端與立板的滑槽內部之間設有卡扣件。
7、作為本技術方案的進一步改進,所述卡扣件包括滑塊,兩個所述滑塊分別滑動連接在立板的兩個滑槽內部,所述滑塊與工作臺固定連接。
8、作為本技術方案的進一步改進,所述立板的滑槽內壁靠近中心處設有凹槽,所述立板滑槽的凹槽內部活動連接有卡塊,所述卡塊與立板凹槽內部之間固定連接有第二彈性件。
9、作為本技術方案的進一步改進,所述卡塊靠近立板滑槽一端的上下兩面外壁均為斜角,所述卡塊活動連接在立板滑槽與立板凹槽內部之間。
10、作為本技術方案的進一步改進,所述壓裝組件包括氣缸,所述氣缸固定連接在機箱內部,所述氣缸頂部固定連接有支板,所述支板活動連接在立板長槽內部之間,所述支板靠近工作臺的一端固定連接有壓頭,所述壓頭位于工作臺正上方,所述壓頭底部設有磁吸盤。
11、與現有技術相比,本發明的有益效果:
12、1、該大型汽車輪胎擋圈壓裝機中,當壓裝組件開始下降并精準地按壓在輪胎表面時,由于力的傳遞,會帶動輪胎與工作臺一同向下移動;在這個過程中,工作臺向下移動并逐漸移動到卡扣件所在的位置,此時,工作臺在卡扣件作用下將會出現卡頓;這種短暫的卡頓,使得壓裝組件瞬間將擋圈按壓在輪胎內部,確保擋圈能夠快速且準確地安裝在輪胎內部,提高了安裝的效率和精度。
13、2、該大型汽車輪胎擋圈壓裝機中,當擋圈安裝完成后,由于傳感器存在一定的反應時間,再加上裝置本身因運動而產生的慣性,這兩者因素相互作用,極有可能導致壓力在擋圈安裝完成后仍然持續施加在輪胎上;此時,支撐組件在壓裝組件的壓力作用下會持續向下移動,這種向下的移動過程中,支撐組件產生的收縮力能夠?qū)貉b組件的壓力進行有效的釋放,避免了輪胎因過度受壓而損壞的風險,從而減少了因輪胎損壞而產生的維修成本。

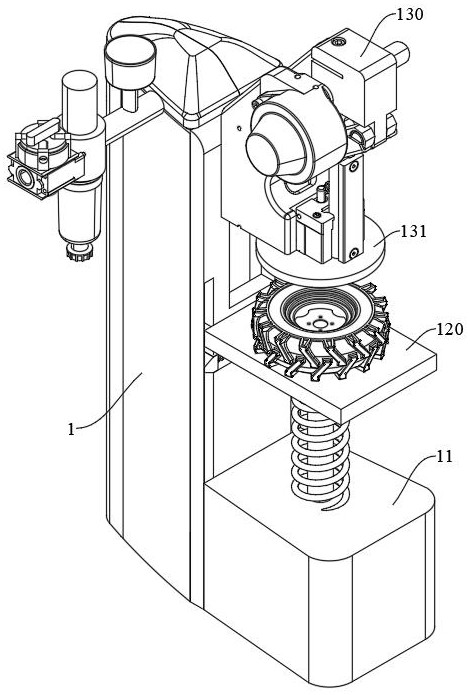

1.一種大型汽車輪胎擋圈壓裝機,包括機箱(1),其特征在于:所述機箱(1)一側外壁設有立板(10),所述立板(10)外壁靠近底部固定連接有底座(11),所述立板(10)內部靠近兩端設有滑槽,所述底座(11)與立板(10)滑槽內部之間設有支撐組件(12);
2.根據權利要求1所述的大型汽車輪胎擋圈壓裝機,其特征在于:所述支撐組件(12)還包括導柱(121),所述導柱(121)固定連接在工作臺(120)底部,所述導柱(121)活動連接在底座(11)內部。
3.根據權利要求2所述的大型汽車輪胎擋圈壓裝機,其特征在于:所述工作臺(120)底部與底座(11)頂部之間固定連接有第一彈性件(122),所述第一彈性件(122)圍繞在導柱(121)外壁,所述工作臺(120)一端與立板(10)的滑槽內部之間設有卡扣件(123)。
4.根據權利要求3所述的大型汽車輪胎擋圈壓裝機,其特征在于:所述卡扣件(123)包括滑塊(1230),兩個所述滑塊(1230)分別滑動連接在立板(10)的兩個滑槽內部,所述滑塊(1230)與工作臺(120)固定連接。
5.根據權利要求4所述的大型汽車輪胎擋圈壓裝機,其特征在于:所述立板(10)的滑槽內壁靠近中心處設有凹槽,所述立板(10)滑槽的凹槽內部活動連接有卡塊(1231),所述卡塊(1231)與立板(10)凹槽內部之間固定連接有第二彈性件(1232)。
6.根據權利要求5所述的大型汽車輪胎擋圈壓裝機,其特征在于:所述卡塊(1231)靠近立板(10)滑槽一端的上下兩面外壁均為斜角,所述卡塊(1231)活動連接在立板(10)滑槽與立板(10)凹槽內部之間。
7.根據權利要求1所述的大型汽車輪胎擋圈壓裝機,其特征在于:所述壓裝組件(13)包括氣缸(133),所述氣缸(133)固定連接在機箱(1)內部,所述氣缸(133)頂部固定連接有支板(132),所述支板(132)活動連接在立板(10)長槽內部之間,所述支板(132)靠近工作臺(120)的一端固定連接有壓頭(130),所述壓頭(130)位于工作臺(120)正上方,所述壓頭(130)底部設有磁吸盤(131)。
