本發明涉及鈑金加工，具體為一種防偏移的鈑金加工工裝。

背景技術：

1、鈑金是針對金屬薄板一種綜合冷加工工藝，包括剪、沖、切、復合、折、焊接、鉚接、拼接、成型等。在對鈑金進行加工時，為了避免其晃動偏移，影響其加工精度，所以就需要用到夾具對其進行固定夾持。

2、在中國發明專利申請公開說明書cn215090802u中公開的一種機箱鈑金件加工裝置。該機箱鈑金件加工裝置，便于調節電動鉆頭所位于的位置，方便對機箱鈑金表面不同位置進行鉆孔作業，通過轉動螺紋柱來配合不同厚度的鈑金進行鉆孔作業。

3、上述專利的方案中雖然能夠通過轉動螺紋柱來配合不同厚度的鈑金進行鉆孔作業，但是上述專利中的鈑金件加工裝置不便于對加工工件的作業面進行清理，當作業表面存在雜物時，需要加工的工件放置在上面會導致加工面發生傾斜，影響鈑金加工效果，且現有的工裝夾具與工件的接觸面較少，為了防止其偏移，其夾持力度往往會較大，進而導致鈑金表面受損。于是，我們提出一種防偏移的鈑金加工工裝解決以上問題。

技術實現思路

1、本發明的目的就是為了彌補現有技術的不足，提出了一種防偏移的鈑金加工工裝，它能夠?qū)ぜ車瑫r進行多點位接觸，以便于對不同尺寸或不同形狀的工件進行固定，且能夠?qū)﹄s物進行清理，避免了因作業板表面的雜物影響工件放置時穩定性的問題。

2、本發明為解決上述技術問題，提供如下技術方案：一種防偏移的鈑金加工工裝，包括底板，所述底板的頂面固定有支撐殼，所述支撐殼的頂面固定有作業板，所述支撐殼的外部設置有一組對工件進行固定的定位組件，所述定位組件包括轉動套接在支撐殼內部的轉桿，所述轉桿的頂端固定套接有移動桿，所述移動桿遠離轉桿的一端固定有定位架，所述定位架的兩端固定有防滑套墊。

3、進一步的，所述定位組件包括固定套接在轉桿底端的第一傳動桿，所述第一傳動桿遠離轉桿的一端轉動連接有第二傳動桿，所述第二傳動桿遠離第一傳動桿的一端轉動連接在連接桿的一端，所述連接桿的底面固定有滑動在底板上表面的滑塊。

4、進一步的，所述滑塊的外表面滑動連接有固定桿，所述固定桿固定在底板的上表面。

5、通過采用上述技術方案，通過定位組件能夠?qū)ぜ車瑫r進行多點位接觸，以便于對不同尺寸或不同形狀的工件進行固定。

6、所述底板與支撐殼之間設置有帶動定位組件移動的動力機構，所述動力機構包括轉動連接在底板上表面的傳動架，所述傳動架的內部轉動套接有螺紋桿，所述傳動架的內部開設有兩個收納槽，每個所述收納槽的內部均滑動套接有伸縮桿，所述伸縮桿遠離傳動架的一端轉動連接有拉桿，所述拉桿遠離伸縮桿的一端轉動連接有連接桿。

7、進一步的，所述螺紋桿的兩端開設有兩段方向相反的螺紋，且螺紋桿的兩端分別螺紋套接在兩個伸縮桿的內部，所述螺紋桿的兩端均固定套接有傳動輪。

8、進一步的，所述螺紋桿的中段固定套接有限位套環，所述限位套環的外圍轉動套接在傳動架的內部。

9、進一步的，所述動力機構包括固定在底板底面的電機，所述電機的輸出端固定有輸出桿，所述輸出桿的頂端轉動貫穿底板并固定在傳動架的底面。

10、通過采用上述技術方案，通過動力機構使定位組件能夠根據不同尺寸的工件進行調整。

11、所述底板的一側面固定有支撐架，所述支撐架的頂面開設有滑槽，所述滑槽的內部滑動連接有連接套筒，所述連接套筒的底部設置有對加工雜物進行清理的吸塵組件，所述吸塵組件包括滑動套接在連接套筒內部的伸縮架和固定在連接套筒一側面的一組定位桿，所述伸縮架的底面固定有吸塵架，所述吸塵架的頂面固定有一組支撐塊，所述支撐塊的一側面轉動連接有轉軸，所述轉軸的外圍固定套接有支撐鉤，所述支撐鉤的一側面固定有支撐桿，所述支撐桿的底端與吸塵架的頂面相互接觸。

12、進一步的，所述吸塵組件包括固定在支撐鉤一側面的第一連接塊，所述第一連接塊的底面固定有拉簧，所述拉簧的底端固定有第二連接塊，且第二連接塊固定在吸塵架的頂面。

13、進一步的，所述吸塵組件還包括固定套接在轉軸外圍的撥桿，所述撥桿的一側面固定有防滑墊。

14、進一步的，所述支撐架的頂面固定有儲塵箱，所述儲塵箱與連接套筒之間固定有連接管，所述連接套筒的外圍固定有滑動在支撐架表面的限位板。

15、通過采用上述技術方案，通過吸塵組件能夠?qū)⒆鳂I(yè)板與支撐殼表面的雜物進行清理，避免了因作業板表面的雜物影響工件放置穩定性的問題。

16、與現有技術相比，該防偏移的鈑金加工工裝具備如下有益效果：

17、一、本發明通過手動按壓防滑墊，并帶動撥桿與支撐鉤以轉軸為中心轉動，使支撐鉤遠離定位桿，當支撐鉤移動至位于下方的定位桿時，松開防滑墊，通過拉簧將兩個支撐鉤向中間拉動，使支撐鉤靠近定位桿，能夠?qū)ξ鼔m組件作業的位置進行調整，以便于對雜物進行清理，避免了因作業板表面的雜物影響工件放置穩定性的問題。

18、二、本發明通過拉桿帶動連接桿移動，通過連接桿、第二傳動桿與第一傳動桿之間的配合，能夠帶動轉桿在支撐殼的內部轉動，并帶動移動桿與定位架對需要加工的工件進行固定，通過多個定位架之間的配合，能夠?qū)ぜ車瑫r進行多點位接觸，以便于對不同尺寸或不同形狀的工件進行固定，提高工件在加工時位置的穩定性。

19、三、本發明通過電機帶動傳動架在底板的上表面轉動，通過傳動架與伸縮桿之間的配合，能夠帶動拉桿在底板的上方移動，手動旋轉傳動輪，并帶動螺紋桿在傳動架的內部轉動，能夠調整兩個伸縮桿之間的距離，以便于調整拉桿移動的距離，使定位組件能夠根據不同尺寸的工件進行調整。

20、本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。

技術特征：

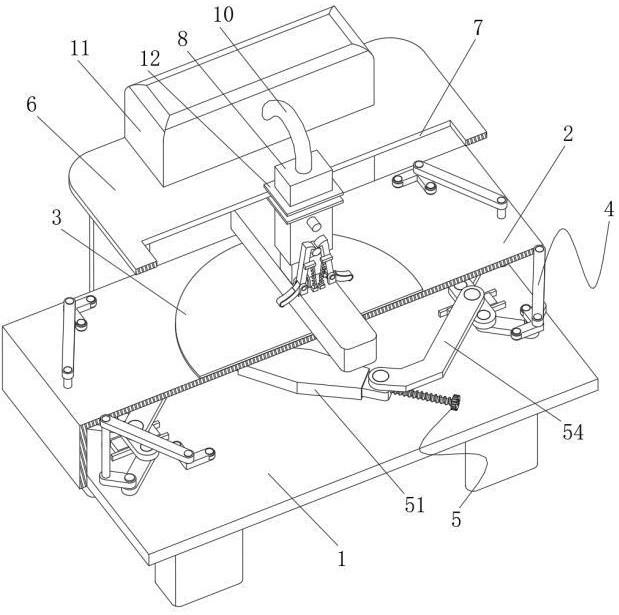

1.一種防偏移的鈑金加工工裝，包括底板（1），其特征在于：所述底板（1）的頂面固定有支撐殼（2），所述支撐殼（2）的頂面固定有作業板（3），所述支撐殼（2）的外部設置有一組對工件進行固定的定位組件（4），所述定位組件（4）包括轉動套接在支撐殼（2）內部的轉桿（41），所述轉桿（41）的頂端固定套接有移動桿（42），所述移動桿（42）遠離轉桿（41）的一端固定有定位架（43），所述定位架（43）的兩端固定有防滑套墊（44）；

2.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述定位組件（4）包括固定套接在轉桿（41）底端的第一傳動桿（45），所述第一傳動桿（45）遠離轉桿（41）的一端轉動連接有第二傳動桿（46），所述第二傳動桿（46）遠離第一傳動桿（45）的一端轉動連接在連接桿（47）的一端，所述連接桿（47）的底面固定有滑動在底板（1）上表面的滑塊（48）。

3.根據權利要求2所述的一種防偏移的鈑金加工工裝，其特征在于：所述滑塊（48）的外表面滑動連接有固定桿（49），所述固定桿（49）固定在底板（1）的上表面。

4.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述螺紋桿（55）的兩端開設有兩段方向相反的螺紋，且螺紋桿（55）的兩端分別螺紋套接在兩個伸縮桿（53）的內部，所述螺紋桿（55）的兩端均固定套接有傳動輪（57）。

5.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述螺紋桿（55）的中段固定套接有限位套環（56），所述限位套環（56）的外圍轉動套接在傳動架（51）的內部。

6.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述動力機構（5）包括固定在底板（1）底面的電機（58），所述電機（58）的輸出端固定有輸出桿（59），所述輸出桿（59）的頂端轉動貫穿底板（1）并固定在傳動架（51）的底面。

7.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述吸塵組件（9）包括固定在支撐鉤（905）一側面的第一連接塊（910），所述第一連接塊（910）的底面固定有拉簧（911），所述拉簧（911）的底端固定有第二連接塊（912），且第二連接塊（912）固定在吸塵架（902）的頂面。

8.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述吸塵組件（9）還包括固定套接在轉軸（904）外圍的撥桿（907），所述撥桿（907）的一側面固定有防滑墊（908）。

9.根據權利要求1所述的一種防偏移的鈑金加工工裝，其特征在于：所述支撐架（6）的頂面固定有儲塵箱（11），所述儲塵箱（11）與連接套筒（8）之間固定有連接管（10），所述連接套筒（8）的外圍固定有滑動在支撐架（6）表面的限位板（12）。

技術總結
本發明提出一種防偏移的鈑金加工工裝，涉及鈑金加工技術領域，包括底板，所述底板的頂面固定有支撐殼，所述支撐殼的頂面固定有作業板，所述支撐殼的外部設置有一組對工件進行固定的定位組件。該發明通過手動按壓防滑墊，并帶動撥桿與支撐鉤轉動，使支撐鉤遠離定位桿，當支撐鉤移動至位于下方的定位桿時，松開防滑墊，通過拉簧將兩個支撐鉤向中間拉動，使支撐鉤靠近定位桿，能夠?qū)ξ鼔m組件作業的位置進行調整，以便于對雜物進行清理，避免了因作業板表面的雜物影響工件放置穩定性的問題，通過多個定位架之間的配合，能夠?qū)ぜ車瑫r進行多點位接觸，以便于對不同尺寸或不同形狀的工件進行固定，提高工件在加工時位置的穩定性。

技術研發人員：凌德民
受保護的技術使用者：黃山展恒金屬制品有限公司
技術研發日：
技術公布日：2025/4/24
