本發明涉及林業種植，具體地說，涉及一種楊樹苗扶持裝置。

背景技術：

1、楊樹是楊屬的植物，樹干通常端直；樹皮光滑或縱裂，常為灰白色，楊樹苗在種植或者移植過程后，根系尚未伸展，為防止其在外力作用下發生傾斜歪倒，為確保其成活率，往往在種植后需采用樹苗扶持架來輔助樹苗的生長，提高樹苗的存活率，使樹苗的生長角度趨于理想。

2、在對楊樹苗種植后進行扶持時，現有的裝置通常采用立桿抵于楊樹苗外表面的方式來進行支撐，但楊樹苗整體呈豎直形態，就需要借助長立柱才能達成有效扶持，而長立柱與地面形成足夠大的夾角，才可以確保支撐穩固，進而立桿的占地范圍便會相應擴大，一旦地面空間無法滿足立桿支撐所需范圍，致使立桿支撐夾角過小，支撐力就會顯著減弱，難以穩定地扶持楊樹苗，此外，長立桿在收納與攜帶方面也極為不便，因此，就需要一種占地范圍小并且便于收納的楊樹苗扶持裝置。

技術實現思路

1、本發明的目的在于提供一種楊樹苗扶持裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明目的在于，提供了一種楊樹苗扶持裝置，包括開合式的底座，所述底座可以通過卡扣進行開合，所述底座的頂部開設有四個插口，四個所述插口的內部插接有固定柱，用于將底座固定在地面上，所述底座的頂部固定安裝有連接塊，所述連接塊的內部設置有轉動組件，所述轉動組件的外表面鉸接有連接板，所述連接板的外側開設有滑槽，所述滑槽的內部滑動安裝有連接桿，所述滑槽的內部設置有調節組件，所述調節組件用于對連接桿調節位置；

3、所述連接桿外側開設有滑動槽，所述滑動槽的內部滑動安裝有滑動塊，所述滑動槽的內壁底部固定安裝有固定桿，所述固定桿的頂部貫穿滑動塊延伸至滑動槽的內壁頂部，所述固定桿的外表面套接有擠壓彈簧，所述擠壓彈簧的頂部安裝在滑動塊的底部，所述滑動塊遠離滑動槽的一側固定安裝有卡接塊，所述連接桿的頂端固定安裝有連接套，所述連接套的底部安裝有夾持組件，所述夾持組件用于對楊樹苗進行夾持支撐，所述卡接塊設置在夾持組件的底部，用于對夾持組件進行安裝；

4、所述連接套的內部設置有折疊桿，所述折疊桿的另一端安裝有球關節，所述球關節的外表面鉸接有連接件，所述連接件用于對另一組夾持組件進行連接。

5、作為本技術方案的進一步改進，所述調節組件包括開設在連接板頂部的螺紋孔一，所述螺紋孔一的內部螺紋連接有螺紋柱，所述螺紋柱的底部貫穿連接板與連接桿并延伸至滑槽的內壁底部，所述連接桿可以沿螺紋柱進行上下移動。

6、作為本技術方案的進一步改進，所述連接板與連接桿設置有兩個，兩個所述連接板和連接桿位于底座的頂部呈對稱分布。

7、作為本技術方案的進一步改進，所述夾持組件包括環形鉸接套，所述環形鉸接套的底部開設有卡接口，所述卡接塊卡接在卡接口的內部，用于對環形鉸接套進行固定位置，所述環形鉸接套的頂部開設有對接口，所述折疊桿的底部固定安裝有轉軸，所述轉軸鉸接在連接套的內部，所述轉軸的外表面固定安裝有多個對接塊，所述對接塊卡接在對接口的內部，用于對折疊桿的轉動角度進行限位，所述環形鉸接套的內部設置有固定組件。

8、作為本技術方案的進一步改進，所述固定組件包括開設在環形鉸接套外表面的螺紋孔二，所述螺紋孔二的內部螺紋連接有螺紋桿，所述螺紋桿的一端貫穿環形鉸接套并延伸至環形鉸接套的內部，所述螺紋桿的一端轉動連接有弧形板，所述弧形板的內壁安裝有多個緩沖彈簧，多個所述緩沖彈簧遠離弧形板的一端安裝有擠壓板，所述擠壓板用于對楊樹苗的外表面進行夾持。

9、作為本技術方案的進一步改進，所述固定組件設置有兩個，兩個所述固定組件位于環形鉸接套的內部呈對稱分布，用于對楊樹苗外表面的兩側進行夾持。

10、作為本技術方案的進一步改進，所述轉動組件包括開設在連接塊外表面的多邊形插口，所述多邊形插口的內部插接有多邊形插柱，所述多邊形插柱的一端貫穿連接板延伸至連接塊的另一側。

11、作為本技術方案的進一步改進，所述連接件的頂部固定安裝有插接塊，所述插接塊用于對連接件頂部的另一組夾持組件進行安裝。

12、與現有技術相比，本發明的有益效果：

13、1、該楊樹苗扶持裝置中，通過連接板與連接桿可以調節高度對一組夾持組件進行安裝，再通過折疊桿調節高度可以對另一組夾持組件進行安裝，使得兩個夾持組件可以調節到不同的高度，對同一個楊樹苗進行夾持，可以避免楊樹苗發生彎折。

14、2、該楊樹苗扶持裝置中，位于連接桿頂部的夾持組件在進行安裝時，可以對折疊桿底端的轉軸進行卡接限位，可以對折疊桿調節到合適高度后進行固定，使得兩組夾持組件安裝后呈豎直狀態分布，可以使夾持的楊樹苗呈豎直生長。

15、3、該楊樹苗扶持裝置中，該裝置夾持組件、折疊桿可以進行拆卸，并且連接板可以進行調節角度放倒在底座上，使得該裝置便于收納攜帶，可以多次進行使用，對不同的楊樹苗進行扶持。

技術特征：

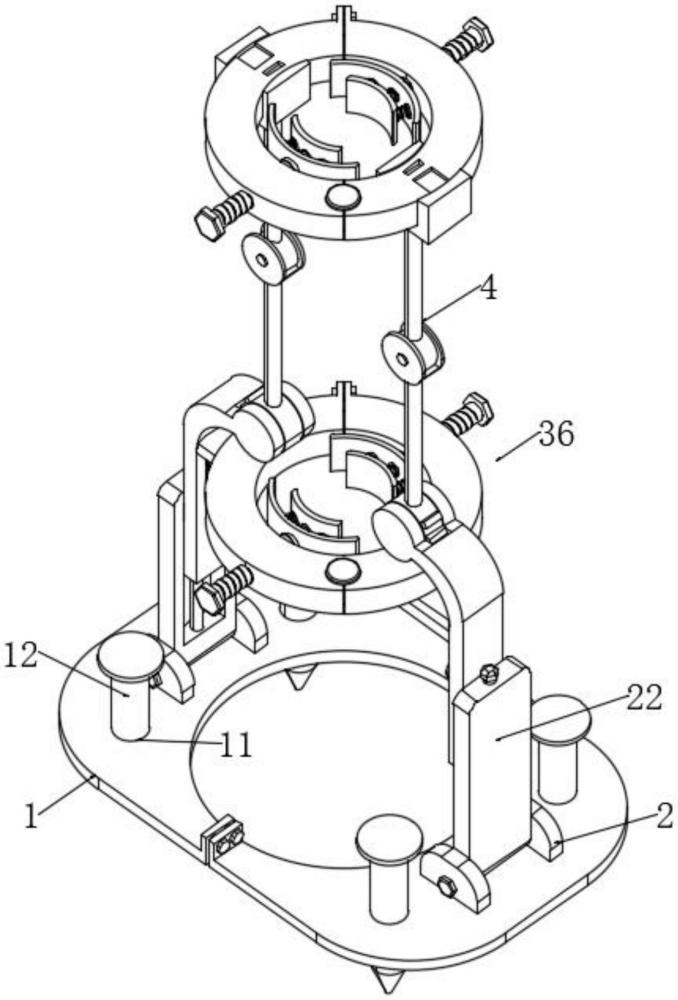

1.一種楊樹苗扶持裝置，包括開合式的底座(1)，所述底座(1)可以通過卡扣進行開合，所述底座(1)的頂部開設有四個插口(11)，四個所述插口(11)的內部插接有固定柱(12)，用于將底座(1)固定在地面上，其特征在于：所述底座(1)的頂部固定安裝有連接塊(2)，所述連接塊(2)的內部設置有轉動組件(21)，所述轉動組件(21)的外表面鉸接有連接板(22)，所述連接板(22)的外側開設有滑槽，所述滑槽的內部滑動安裝有連接桿(3)，所述滑槽的內部設置有調節組件(31)，所述調節組件(31)用于對連接桿(3)調節位置；

2.根據權利要求1所述的楊樹苗扶持裝置，其特征在于：所述調節組件(31)包括開設在連接板(22)頂部的螺紋孔一，所述螺紋孔一的內部螺紋連接有螺紋柱(3101)，所述螺紋柱(3101)的底部貫穿連接板(22)與連接桿(3)并延伸至滑槽的內壁底部，所述連接桿(3)可以沿螺紋柱(3101)進行上下移動。

3.根據權利要求1所述的楊樹苗扶持裝置，其特征在于：所述連接板(22)與連接桿(3)設置有兩個，兩個所述連接板(22)和連接桿(3)位于底座(1)的頂部呈對稱分布。

4.根據權利要求1所述的楊樹苗扶持裝置，其特征在于：所述夾持組件(36)包括環形鉸接套(301)，所述環形鉸接套(301)的底部開設有卡接口(302)，所述卡接塊(34)卡接在卡接口(302)的內部，用于對環形鉸接套(301)進行固定位置，所述環形鉸接套(301)的頂部開設有對接口(303)，所述折疊桿(4)的底部固定安裝有轉軸(304)，所述轉軸(304)鉸接在連接套(35)的內部，所述轉軸(304)的外表面固定安裝有多個對接塊(305)，所述對接塊(305)卡接在對接口(303)的內部，用于對折疊桿(4)的轉動角度進行限位，所述環形鉸接套(301)的內部設置有固定組件(5)。

5.根據權利要求4所述的楊樹苗扶持裝置，其特征在于：所述固定組件(5)包括開設在環形鉸接套(301)外表面的螺紋孔二，所述螺紋孔二的內部螺紋連接有螺紋桿(501)，所述螺紋桿(501)的一端貫穿環形鉸接套(301)并延伸至環形鉸接套(301)的內部，所述螺紋桿(501)的一端轉動連接有弧形板(502)，所述弧形板(502)的內壁安裝有多個緩沖彈簧(503)，多個所述緩沖彈簧(503)遠離弧形板(502)的一端安裝有擠壓板(504)，所述擠壓板(504)用于對楊樹苗的外表面進行夾持。

6.根據權利要求5所述的楊樹苗扶持裝置，其特征在于：所述固定組件(5)設置有兩個，兩個所述固定組件(5)位于環形鉸接套(301)的內部呈對稱分布，用于對楊樹苗外表面的兩側進行夾持。

7.根據權利要求1所述的楊樹苗扶持裝置，其特征在于：所述轉動組件(21)包括開設在連接塊(2)外表面的多邊形插口(201)，所述多邊形插口(201)的內部插接有多邊形插柱(202)，所述多邊形插柱(202)的一端貫穿連接板(22)延伸至連接塊(2)的另一側。

8.根據權利要求1所述的楊樹苗扶持裝置，其特征在于：所述連接件(42)的頂部固定安裝有插接塊(6)，所述插接塊(6)用于對連接件(42)頂部的另一組夾持組件(36)進行安裝。

技術總結
本發明涉及林業種植技術領域，具體地說，涉及一種楊樹苗扶持裝置。其包括開合式的底座，所述底座可以通過卡扣進行開合，所述底座的頂部開設有四個插口，四個所述插口的內部插接有固定柱，用于將底座固定在地面上，所述底座的頂部固定安裝有連接塊，所述連接塊的內部設置有轉動組件，所述轉動組件的外表面鉸接有連接板，所述連接板的外側開設有滑槽，所述滑槽的內部滑動安裝有連接桿，所述滑槽的內部設置有調節組件。通過連接板與連接桿可以調節高度對一組夾持組件進行安裝，再通過折疊桿調節高度可以對另一組夾持組件進行安裝，使得兩個夾持組件可以調節到不同的高度，對同一個楊樹苗進行夾持，可以避免楊樹苗發生彎折。

技術研發人員：趙佳麗,呂夢燕,鄒建軍,趙云,韓銳
受保護的技術使用者：吉林省林業科學研究院（吉林省林業生物防治中心站）
技術研發日：
技術公布日：2025/4/24
