本發明公開了一種筒型熱板的制作方法，屬于熱板制造。

背景技術：

1、熱板作為一種具備獨特三維波浪形換熱表面的構件，其制造過程涉及將兩塊金屬板進行堆疊，并在邊緣布置焊線及在中間設置焊點。這些焊線及焊點的外圈通過激光焊技術進行縫焊，從而形成一個整體結構。隨后，利用帶壓的流體（如水或氮?dú)猓?duì)該整體結構進行加壓，使板片發生塑性變形，最終在兩塊金屬板內部形成所需的流體通道。

2、在熱板的常規成形方法中，首先完成兩塊金屬薄板在焊線及焊點處的激光焊接，然后切割掉出入口的板片部分，并焊接上出入口接管。之后，從接管處通入帶壓的水或氮?dú)?，以?shí)現板片的壓力鼓脹變形。根據不同的工藝需求，熱板可以設計成直板型、半圓型或圓筒型，同時流體通道也可分為直流型、折流型和錯流型。

3、然而，在實際加工過程中，熱板的最終成形效果受到多種因素的影響，包括熱板形狀、流道分布、焊點分布、焊線設置以及進出口接管的處理等。特別是對于直徑dn≤800mm，且高度h≥1m的圓筒型熱板，采用常規的成形方式會導致受壓后筒型熱板整體發生嚴重變形，局部鼓脹明顯不均勻，且焊線位置交錯處的多個焊點會成排保持原狀不變形，從而堵塞流體通道。

技術實現思路

1、本發明的目的在于，提供一種筒型熱板的壓力成形方法以解決現有技術中常規的成形方式會導致受壓后筒型熱板整體發生嚴重變形，局部鼓脹明顯不均勻，且焊線位置交錯處的多個焊點會成排保持原狀不變形，從而堵塞流體通道的技術問題。為實現上述目的，本發明提出了一種筒型熱板的制作方法，具體方案如下：

2、一種筒型熱板的制作方法，包括以下步驟：

3、步驟1、將不同厚度的第一矩形板和第二矩形板重疊焊接，形成具有紊態流道的熱板片；

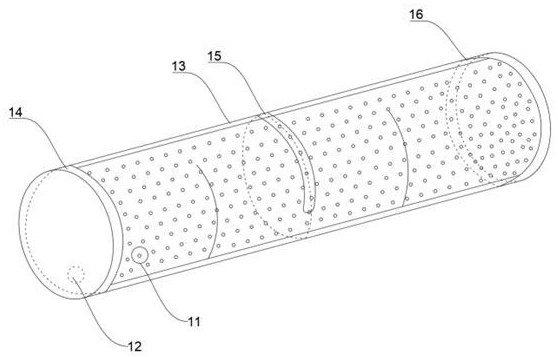

4、步驟2、在所述第二矩形板上開設充壓口，將開設有充壓口的熱板片卷為筒型板，所述第二矩形板作為所述筒型板的外表面；

5、步驟3、通過所述充壓口向所述紊態流道內充壓，使所述紊態流道向外鼓脹，直至達到預設高度；

6、步驟4、切除所述充壓口，在所述筒型板上設置與所述紊態流道連通的進出口，得到筒型熱板。

7、優選的，所述步驟1具體包括：

8、將第一矩形板和第二矩形板重疊，并對兩片矩形板的四周邊緣及中間部進行焊接，形成多條隔離焊線，所述多條隔離焊線構成蛇形紊態流道；

9、并在所述紊態流道內按照預設規則設置焊點。

10、優選的，所述預設規則為多排橫向焊點線和多排縱向焊點線，橫縱焊點線之間的焊點交錯設置。

11、優選的，所述橫向焊點線內相鄰焊點間距大于所述縱向焊點線內相鄰焊點間距。

12、優選的，所述兩片矩形板的四周邊緣處的焊線為雙焊線；

13、所述隔離焊線為單焊線和/或雙焊線。

14、優選的，通過所述充壓口向所述紊態流道內充壓，使所述紊態流道向外鼓脹，直至達到預設高度，具體包括：

15、向所述充壓口以梯度升壓的方式多次充壓，每次充壓結束測量所述筒型板的鼓脹高度；

16、并根據測量結果調整梯度升壓的壓力，直至筒型板的熱板片達到預設高度。

17、優選的，根據測量結果調整梯度升壓的壓力，具體包括：

18、根據所述測量結果與所述預設高度的差值確定壓差；

19、根據所述壓差與前次充壓壓力確定當前充壓壓力。

20、優選的，所述步驟4之前還包括：

21、達到預設高度后，停止充壓，進行預設時段的保壓成型。

22、優選的，所述第一矩形板的厚度大于所述第二矩形板的厚度；

23、所述紊態流道包括多條。

24、優選的，所述步驟3之前還包括：

25、在所述筒型板內設置支撐件；

26、所述支撐件為環形結構，設置在所述筒型板的內表面，用于防止所述筒型板過度變形。

27、有益效果：

28、1、本發明采用不等厚度的內、外板（第一矩形板、第二矩形板），充分考慮圓筒的內板（第一矩形板）受壓趨圓和外板（第二矩形板）受壓趨扁效應，避免常規熱板成形采用等厚度的內外板，造成的不同程度的變形、整體變形不均勻的問題，提高變形過程筒型板的穩定性和均勻性。

29、2、本申請基于實踐與模擬研究的綜合分析，明確規定了焊點的布置原則：即沿圓筒軸向，橫向焊點節距應大于或等于縱向焊點節距。這一布置策略旨在避免焊線在垂直（或水平）方向上交錯排列時可能引發的邊緣效應，該效應會導致局部區域產生過強的約束，進而限制周圍板片的鼓脹變形。通過遵循此原則，確保筒型板在變形后能保持良好的圓整度。

30、3、本發明通過將支撐件的外圈精準地固定在筒型板的雙焊線位置，并設計支撐件的布局以避免與筒型板上需要變形的區域直接接觸，這一措施確保了筒型板在軸向位置上能夠獲得均衡且合理的支撐，有效避免了局部外力約束的產生，進而能夠高效地引導并約束筒型板的整體變形趨勢。這一設計極大地提升了筒型板變形的均勻性，為產品的穩定性和性能表現奠定堅實的基礎。

31、4、常規熱板成形方法是在卷圓筒前，割掉接管處的板片，手動擴管，焊接需要的進出口接管，然后從接管處向雙板間充壓鼓脹，這個過程中容易產生局部變形，導致整個結構不均勻帶來鼓脹不均勻。本發明在流道進口位置，將外板片焊接穿透一個充壓口，通過器械工具沿充壓口附近擴管，然后垂直板片焊接一個接管作為充壓管，壓力成形以后再割掉接管處的板片，焊接進出口接管，最大程度的保證變形前圓筒結構的圓整度，以得到膨脹均勻的筒型熱板。

技術特征：

1.一種筒型熱板的制作方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的筒型熱板的制作方法，其特征在于，?所述步驟1具體包括：

3.根據權利要求2所述的筒型熱板的制作方法，其特征在于，所述預設規則為多排橫向焊點線和多排縱向焊點線，橫縱焊點線之間的焊點交錯設置。

4.根據權利要求3所述的筒型熱板的制作方法，其特征在于，所述橫向焊點線內相鄰焊點間距大于所述縱向焊點線內相鄰焊點間距。

5.根據權利要求2所述的筒型熱板的制作方法，其特征在于，所述兩片矩形板的四周邊緣處的焊線為雙焊線；

6.根據權利要求1所述的筒型熱板的制作方法，其特征在于，通過所述充壓口向所述紊態流道內充壓，使所述紊態流道向外鼓脹，直至達到預設高度，具體包括：

7.根據權利要求6所述的筒型熱板的制作方法，其特征在于，根據測量結果調整梯度升壓的壓力，具體包括：

8.根據權利要求1所述的筒型熱板的制作方法，其特征在于，所述步驟4之前還包括：

9.根據權利要求1所述的筒型熱板的制作方法，其特征在于，所述第一矩形板的厚度大于所述第二矩形板的厚度；

10.根據權利要求1所述的筒型熱板的制作方法，其特征在于，所述步驟3之前還包括：

技術總結
本發明屬于熱板制造技術領域，公開了一種筒型熱板的制作方法，包括步驟1、將不同厚度的第一矩形板和第二矩形板重疊焊接，形成具有紊態流道的熱板片；步驟2、在第二矩形板上開設充壓口，將開設有充壓口的熱板片卷為筒型板，第二矩形板作為筒型板的外表面；步驟3、通過充壓口向紊態流道內充壓，使紊態流道向外鼓脹，直至達到預設高度；步驟4、切除充壓口，在筒型板上設置與紊態流道連通的進出口，得到筒型熱板。本發明采用不等厚度內外板，避免常規等厚度板變形不均；通過焊點的布置規則，保證圓筒型熱板變形后的圓整度；設置支撐件，提高均勻度；并通過完整板片充壓鼓脹，最大程度保證圓筒結構圓整，獲得膨脹均勻的筒型熱板。

技術研發人員：馬勃,陳永東,雷永智,張秋雙,陳偉,吳曉紅,劉軒,韓冰川,李艷斌,閆永超
受保護的技術使用者：中國電建集團西北勘測設計研究院有限公司
技術研發日：
技術公布日：2025/4/24
