本技術涉及數控銑床加工設備的碎屑清理，尤其是涉及一種數控銑床碎屑清理裝置。

背景技術：

1、數控銑床廣泛應用于精密加工領域，其高效、精確的特點使得其在制造業中占據了重要地位。然而，在長時間使用過程中，機床產生的大量金屬碎屑不僅會影響加工精度，還會對設備造成損害，因此及時有效地清除這些碎屑顯得尤為重要。

2、現有的數控銑床碎屑清理裝置包括收集箱和傳送帶，收集箱設置在數控銑床一側，傳送帶設置在收集箱下方，收集箱底部開設有落屑口，清理時，需要人工將碎屑移動至落屑口處，然后碎屑掉落到輸送帶上進行運輸人工清掃和傳送帶輸送。人工清掃雖然簡單易行，但效率低下且勞動強度大，無法滿足現代工業生產的需求。然而，傳送帶輸送裝置在實際應用中仍存在一些局限性。

3、盡管傳送帶輸送裝置在一定程度上解決了數控銑床碎屑清理的問題，但仍存在一些不足之處。傳送帶輸送裝置在清理過程中容易造成碎屑散落，難以完全收集，導致環境污染和資源浪費。

技術實現思路

1、為了改善人工清掃金屬碎屑和輸送帶運輸容易造成碎屑散落的問題，本技術提供一種數控銑床碎屑清理裝置。

2、本技術提供的一種數控銑床碎屑清理裝置，采用如下的技術方案：

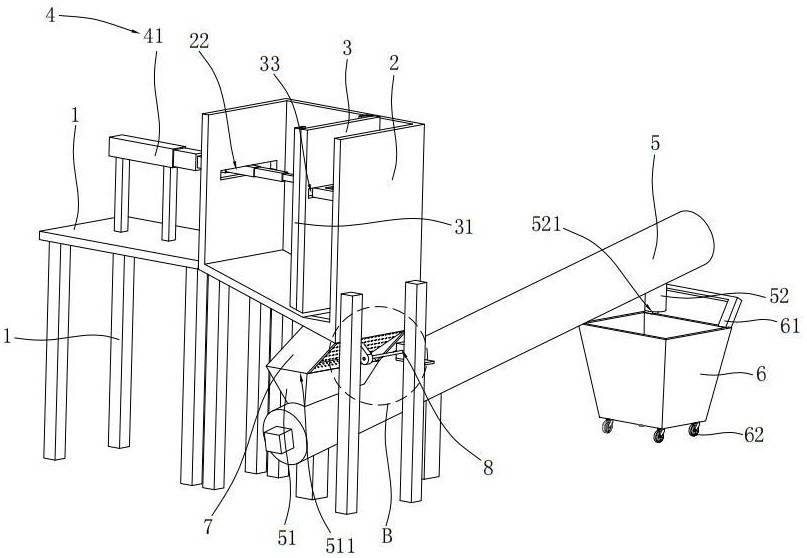

3、一種數控銑床碎屑清理裝置，包括機架、集屑箱、刮屑板、驅動組件和螺旋輸送機；所述集屑箱設置在機架上，且位于數控銑床的一側，所述集屑箱為頂部開口結構，且所述集屑箱靠近數控銑床的一側也為開口狀；所述集屑箱的底面傾斜設置，所述集屑箱的底面的底部開設有排屑口；所述刮屑板豎直設置，所述刮屑板的底面也傾斜設置，且傾斜角度與所述集屑箱的底面的傾斜角度相同，所述刮屑板的底面與所述集屑箱的底面相互抵接，所述刮屑板能夠在所述集屑箱的底面上滑動；

4、所述驅動組件包括電動伸縮桿和推板；所述電動伸縮桿水平設置，且位于所述集屑箱外遠離所述排屑口的一側；所述電動伸縮桿為多級電動伸縮桿，所述電動伸縮桿的固定端固定設置在機架上，所述電動伸縮桿的活動端與推板固定連接；所述推板水平設置，所述推板遠離所述電動伸縮桿的一側與所述刮屑板沿豎直方向滑動連接；所述集屑箱靠近所述電動伸縮桿的一側開設有滑動口，所述滑動口的尺寸與所述推板的尺寸相適配，所述推板能夠在所述滑動口內滑動；

5、所述螺旋輸送機設置在所述集屑箱下方，所述螺旋輸送機的一側固定設置有進屑筒，所述進屑筒上開設有進屑口，所述螺旋輸送機遠離所述進屑筒的一側固定設置有出屑筒，所述出屑筒底部開設有落屑口。

6、通過采用上述技術方案，數控銑床產生的碎屑可以被有效收集和清理。具體來說，集屑箱頂部開口和一側開口的設計使得碎屑能夠順暢地進入集屑箱內部，而傾斜設置的底面有助于碎屑向排屑口集中。刮屑板的設計使其能夠沿著集屑箱底面滑動，有效地將碎屑推向排屑口；刮屑板的底面與集屑箱底面緊密貼合，保證了碎屑不會在二者之間滯留，進一步提升了清潔效果。電動伸縮桿和推板組成的驅動組件，使得刮屑板能夠在電動伸縮桿和推板的作用下在排屑口與集屑箱的側壁之間進行移動，使得刮屑板能夠?qū)⒓枷涞撞康乃樾技械脚判伎谔帯Ｂ菪斔蜋C(jī)的設置進一步提高了碎屑的處理效率，確保碎屑能夠順利輸送到指定位置，螺旋輸送機在運輸金屬碎屑的過程中，金屬碎屑難以從螺旋輸送機中脫落造成二次散落，改善了傳統清理裝置中使用輸送帶輸送金屬碎屑容易散落至兩邊需要二次清理的缺陷。總體而言，該裝置顯著提升了數控銑床的工作環境整潔度，降低了人工清理的勞動強度，提高了生產效率。

7、可選的，所述刮屑板靠近所述電動伸縮桿的一側固定設置有限位板，所述限位板豎直設置且設有兩個，兩個所述限位板的橫截面均為l型，兩個所述限位板相互靠近的一側均所述刮屑板之間形成限位槽；所述推板兩側均固定連接有一個限位塊，所述限位塊的尺寸與所述限位槽的尺寸相適配，所述限位塊沿豎直方向滑動設置在所述限位槽內。

8、通過采用上述技術方案，限位板和限位槽的設計，能夠?qū)⒐涡及逑尬辉谪Q直狀態，使得電動伸縮桿推動推板移動時，推板能夠帶動刮屑板朝向靠近排屑口的方向移動，且能夠沿集屑箱的底面傾斜移動，以實現刮屑板在推板的作用下不僅能夠在水平方向上進行移動，且能夠沿集屑箱底面的傾斜方向移動的效果，使得推板在推動刮屑板時更加穩定，避免了因推板與刮屑板之間的松動導致的刮屑不徹底的問題。同時，限位塊與限位槽的配合可以有效防止推板在滑動過程中發生偏移或脫落，提高了整個裝置的可靠性和安全性。

9、可選的，所述刮屑板上開設有連通口，所述連通口的尺寸與所述推板的尺寸相適配，所述連通口的尺寸也與所述限位塊的尺寸相適配；當所述刮屑板移動至所述排屑口上方且靠近所述電動伸縮桿一側時，所述推板和所述限位塊在水平方向上與所述連通口相對；當所述推板和所述限位塊對準所述連通口時，所述推板和所述限位塊能夠沿水平方向在所述連通口內滑動。

10、通過采用上述技術方案，刮屑板上的連通口與推板及限位塊的尺寸相適配，確保了在刮屑板移動至排屑口上方且靠近電動伸縮桿一側時，推板和限位塊可以順利進入連通口并在其中滑動。當刮屑板移動至排屑口上方且靠近電動伸縮桿一側時，此時集屑箱底部的碎屑被集中到刮屑板遠離推板的一側，且位于排屑口上方，且推板和限位塊對準連通口，然后電動伸縮桿繼續伸長，此時刮屑板不動，推板和限位塊繼續在電動伸縮桿的作用下朝向遠離電動伸縮桿的方向移動，移動至排屑口上方。

11、可選的，所述推板上設有若干個風機。

12、通過采用上述技術方案，當推板移動至排屑口上方時，能夠在推板上的若干個風機的作用下產生氣流，幫助推動和分散碎屑，使碎屑從排屑口處落下，提高碎屑的收集效率，減少碎屑粘附在推板或刮屑板上的可能性，從而進一步提升整個數控銑床碎屑清理裝置的工作性能和清潔效果。

13、可選的，所述排屑口與所述進屑筒的進屑口之間設有連接筒，所述連接筒的頂部與所述集屑箱固定連接，所述連接筒的頂部與所述排屑口的尺寸相適配，所述連接筒的底部與所述進屑筒固定連接，所述連接筒的底部與所述進屑口的尺寸相適配。

14、通過采用上述技術方案，連接筒的設置使得排屑口與進屑筒之間的連接更加穩定可靠，避免了碎屑在傳輸過程中發生泄漏或堵塞。連接筒的頂部與排屑口的尺寸相適配，確保了碎屑能夠順暢地從排屑口進入連接筒，而不會因為尺寸不匹配導致碎屑卡住或散落。同樣，連接筒的底部與進屑口的尺寸相適配，保證了碎屑能夠順利進入進屑筒，提高了整個系統的傳輸效率和可靠性。

15、可選的，所述連接筒遠離所述電動伸縮桿一側的側面呈傾斜設置且呈開口狀，該開口處設有篩板，當碎屑從排屑口落下時，能夠先落到所述篩板上，然后經過所述篩板落到所述進屑口內。

16、通過采用上述技術方案，連接筒遠離電動伸縮桿一側的側面呈傾斜設置且呈開口狀，該開口處設有篩板，使得碎屑從排屑口落下時，能夠先落到篩板上，然后碎屑能夠經過篩板落到進屑口內，碎屑中的細小顆粒能夠經過篩板從篩板的篩孔上掉落，避免細小顆粒進入到螺旋輸送機中對螺旋輸送機造成損壞。

17、可選的，所述篩板頂部與所述集屑箱鉸接；所述篩板下方設有振動組件，用于帶動所述篩板振動。

18、通過采用上述技術方案，篩板頂部與集屑箱鉸接，使得篩板可以自由擺動，從而在碎屑掉落時起到緩沖作用，減少碎屑對進屑口的沖擊力。同時，篩板下方設置的振動組件能夠帶動篩板振動，有助于將碎屑均勻分布并快速送入進屑口，提高了碎屑收集的效率和可靠性。振動組件的使用還能有效防止碎屑堵塞篩板，保證清理裝置的持續穩定運行。此外，振動組件的使用還能夠使碎屑中的細小顆粒更易于從篩板落下，避免其進入到螺旋輸送機內。

19、可選的，所述振動組件包括電機和凸輪；所述電機固定桿設置在所述機架上，所述凸輪與所述電機的輸出軸固定連接，所述凸輪的頂部與所述篩板相抵接。

20、通過采用上述技術方案，振動組件的電機和凸輪配合使用，使得篩板能夠有效振動。這種設計能夠使碎屑更加均勻地分布到進屑口中，提高碎屑的輸送效率，同時避免碎屑堆積導致堵塞。振動還能夠進一步分離碎屑中的細小顆粒，避免其進入到螺旋輸送機內對螺旋輸送機造成損壞。

21、可選的，所述篩板底部設有篩網，所述篩網由彈性材屑制成，所述篩網一側與所述篩板的底部固定連接，另一側與所述進屑筒的頂面固定連接。

22、通過采用上述技術方案，當篩板在振動組件的作用下振動時，會與進屑口之間產生空隙，篩網的設置能夠?qū)⒃摬糠挚障抖伦。苊馑樾荚诤Y板振動時從空隙中散落。

23、可選的，所述螺旋輸送機傾斜設置，所述螺旋輸送機的底部位于靠近所述進屑筒的一側，所述出屑筒下方設有手推車。

24、通過采用上述技術方案，螺旋輸送機傾斜設置，為手推車的放置提供了空間。通過手推車的設置，方便了碎屑的收集和轉移，提高了工作效率。

25、綜上所述，本技術包括以下至少一種有益技術效果：

26、1.刮屑板的傾斜設置及其與集屑箱底面的配合，能夠使碎屑沿著傾斜面順利滑入排屑口，避免了碎屑在集屑箱內的堆積，提高了碎屑的收集效率。同時，刮屑板的底面與集屑箱底面緊密貼合，保證了碎屑不會在二者之間滯留，進一步提升了清潔效果。

27、2.驅動組件中的電動伸縮桿和推板的設計，實現了刮屑板在集屑箱底面上的穩定滑動，確保了碎屑的均勻推送，減少了人工干預，提升了自動化程度。推板與刮屑板之間的滑動連接，使得刮屑板能夠順暢地在集屑箱底面上滑動，避免了卡頓現象，提高了清理過程的可靠性和穩定性。

28、3.限位板和限位槽的設計，能夠?qū)⒐涡及逑尬辉谪Q直狀態，使得電動伸縮桿推動推板移動時，推板能夠帶動刮屑板朝向靠近排屑口的方向移動，且能夠沿集屑箱的底面傾斜移動，以實現刮屑板在推板的作用下不僅能夠在水平方向上進行移動，且能夠沿集屑箱底面的傾斜方向移動的效果，使得推板在推動刮屑板時更加穩定，避免了因推板與刮屑板之間的松動導致的刮屑不徹底的問題。

29、4.螺旋輸送機的設置及與排屑口的連接，能夠?qū)⑴懦龅乃樾贾苯铀腿胧滞栖嚕瑢崿F(xiàn)了碎屑的連續輸送和集中處理，進一步提高了碎屑清理的效率和安全性。連接筒的傾斜設置和篩板的設計，確保了碎屑在落入螺旋輸送機之前得到有效篩選，防止細小顆粒在螺旋輸送機中滯留對其造成損壞，保障了整個系統的順暢運行。
