本發明涉及齒輪軸精加工，具體涉及一種減速機齒輪軸制造精加工設備。

背景技術：

1、減速機常被用作連接原動件與工作機的減速傳動裝置，起到了匹配原動機與工作機或執行機構之間的轉速，并傳遞轉矩的關鍵作用，在減速機的眾多零部件中，齒輪軸占據著舉足輕重的地位，因此齒輪軸的質量和性能對減速機的整體運行狀態和使用壽命有著直接且顯著的影響，因此在齒輪軸加工齒的時候需要進行精細加工，例如申請?zhí)枮閏n202311481591.4公開的一種減速機齒輪軸制造精加工設備便是對齒輪軸的齒進行精加工處理。

2、現有的齒輪軸精加工處理通常需要對齒輪軸中齒輪的齒進行磨削處理，是為了提高尺寸精度、改善表面質量、修正齒形誤差及提升齒輪強度?，但是在齒輪軸精加工的過程中，對于采用滲碳淬火等熱處理工藝的齒輪軸，不同尺寸的齒輪在熱處理過程中都可能產生變形，因此需要磨削加工糾正這種變形，使齒輪的尺寸和形狀恢復到設計要求的精度范圍內，因此對于上述這種情況，現有的齒輪軸制造精加工設備通常只能對其中一種齒輪軸的齒進行磨削處理，不能適用于各種不同的齒輪軸。

技術實現思路

1、針對現有技術所存在的上述缺點，本發明提供了一種減速機齒輪軸制造精加工設備，能夠有效解決現有技術現有的齒輪軸制造精加工設備通常只能對其中一種齒輪軸的齒進行磨削處理的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

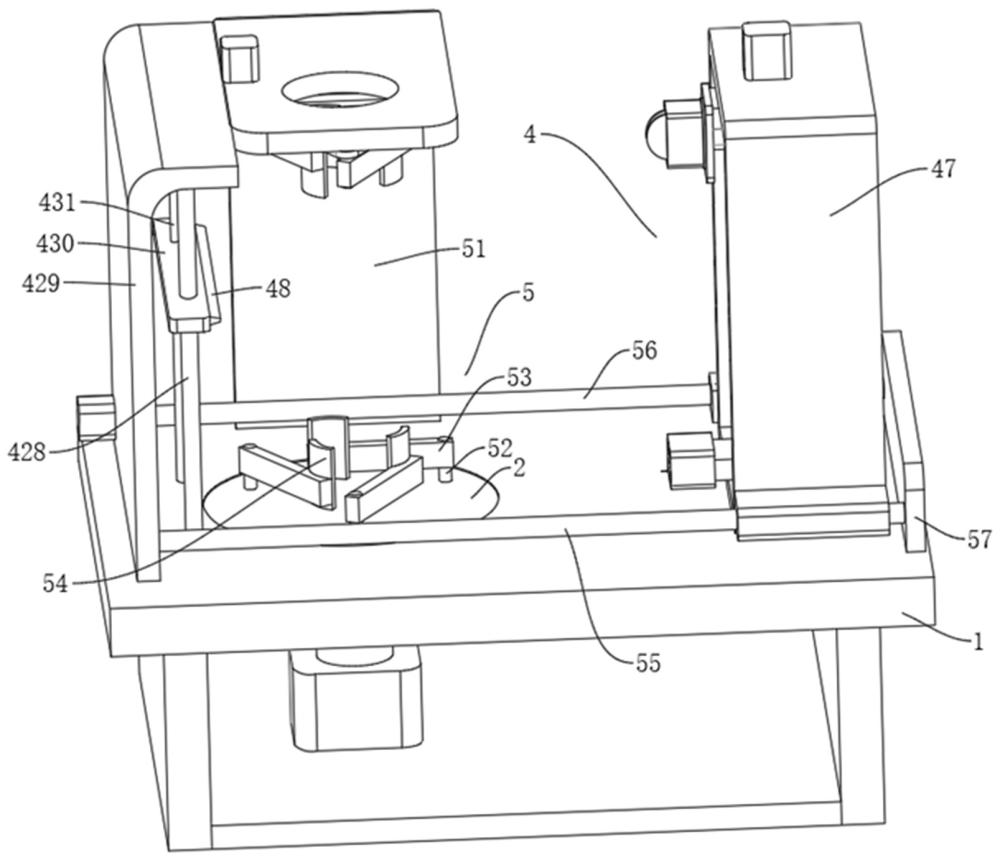

3、本發明提供一種減速機齒輪軸制造精加工設備，包括：

4、操作臺，所述操作臺的頂端開設有固定槽，所述固定槽的內壁轉動設置有圓板；

5、齒輪數據檢測機構，所述齒輪數據檢測機構包括用于檢測的檢測頭，所述檢測頭的內部分別開設有上下設置的檢測腔、檢測槽，所述檢測腔內部設置有齒深檢測組件，所述檢測槽內設置有齒數檢測組件、齒傾斜檢測組件；

6、所述齒深檢測組件包括在檢測頭外壁線性陣列開設的多個檢測孔，且檢測孔與檢測腔相連通，所述檢測孔內壁嵌設有電阻環，所述檢測孔內滑動設置有與電阻環接觸的導電環，所述導電環內周壁固定連接有檢測桿；

7、所述齒數檢測組件包括在檢測槽內壁固定連接有固定桿，所述固定桿的外壁彈性鉸接有檢測塊，所述檢測塊遠離檢測頭的一側外壁固定連接有測試桿，所述檢測塊的頂端固定連接有固定塊，所述固定塊的頂端固定連接有導電球，所述檢測槽的內頂壁滑動連接有與導電球間歇接觸的導電板。

8、優選的，所述齒深檢測組件還包括在檢測腔內壁固定連接的電磁板，所述電磁板的外壁固定連接有塑料彈簧，所述塑料彈簧的另一端固定連接有與電磁板磁性相斥的永磁塊，所述永磁塊的另一端與檢測桿的一端固定連接，所述檢測頭的外壁嵌設有壓力傳感器，所述導電環、電阻環電性連接有電流檢測器，所述電流檢測器、壓力傳感器電信號連接有plc控制器并形成第一檢測回路。

9、優選的，所述齒數檢測組件還包括在檢測槽內頂壁固定連接的固定板，所述固定板的外壁固定連接有第三電磁伸縮桿，所述第三電磁伸縮桿的伸縮端與導電板固定連接，所述導電板與電流檢測器電性連接并形成第二檢測回路，所述plc控制器與第三電磁伸縮桿、電磁板電信號連接并形成調節回路。

10、優選的，所述齒傾斜檢測組件包括在檢測槽內底壁固定連接的弧形電阻板，所述檢測塊遠離測試桿的一側外壁固定連接有通電片，所述通電片與弧形電阻板的外壁滑動接觸，所述通電片、弧形電阻板與電流檢測器電性連接并形成第三檢測回路。

11、優選的，所述操作臺的頂端滑動設置有保護殼，所述保護殼的頂端固定連接有第一電機，所述第一電機的輸出端固定連接有第一螺紋桿，所述第一螺紋桿的底端轉動接觸有第二螺紋桿，所述第二螺紋桿的底端與保護殼的內底壁固定連接，所述保護殼的內壁固定連接有第一限位桿，所述第一螺紋桿、第二螺紋桿的外壁套設有第一連接板，且第一限位桿滑動貫穿第一連接板，所述第一連接板的外壁與檢測頭的外壁固定連接；

12、所述第一螺紋桿、第二螺紋桿的外壁套設有螺紋套，所述螺紋套的外壁固定連接有弧形轉環，所述螺紋套的外壁轉動設置有第二連接板，且第一限位桿滑動貫穿第二連接板，所述第二連接板的內周壁固定開設有轉槽，所述轉槽與弧形轉環轉動連接，所述第二連接板的內周壁開設有第一滑動孔，所述螺紋套的外周壁開設有第一限位孔，所述第一滑動孔的內壁固定連接有第一電磁伸縮桿，所述第一電磁伸縮桿的伸縮端固定連接有第一插桿，所述第一插桿與第一限位孔卡合；

13、第一螺紋桿的底端開設有第二滑動孔，所述第二滑動孔的內頂壁固定連接有第二電磁伸縮桿，所述第二電磁伸縮桿的伸縮端固定連接有第二插桿，所述第二螺紋桿的頂端開設有第二限位孔，所述第二插桿與第二限位孔卡合。

14、優選的，所述第二連接板的外壁固定連接有豎板，所述豎板的外壁轉動連接有轉板，所述轉板的外壁可拆卸設置有碟砂輪磨削器，所述豎板的另一側外壁固定連接有用于驅動轉板的第二電機，所述plc控制器與第一電機、碟砂輪磨削器、第二電機、第二電磁伸縮桿、第一電磁伸縮桿電信號連接并形成驅動回路。

15、優選的，所述操作臺的頂端固定連接有l(wèi)形板，所述l形板的頂端固定連接有第三電機，所述第三電機的輸出端固定連接有往復絲桿，所述往復絲桿的外壁套設有往復板，所述l形板的內頂端與操作臺的上頂端共同固定連接有第二限位桿，所述第二限位桿滑動貫穿往復板，所述往復板遠離l形板的一側外壁固定連接有紅外線發射器，所述保護殼的內壁嵌設有用于接收紅外線發射器發出紅外線的紅外線接收板，所述紅外線接收板、紅外線發射器與plc控制器電信號連接并形成第四檢測回路。

16、優選的，還包括夾持機構，所述夾持機構包括在操作臺頂端固定連接的l形支撐板，所述圓板的頂端與l形支撐板的上底面均轉動設置有三個圓周陣列設置的轉動桿，所述轉動桿的外壁固定連接有擠壓桿，所述擠壓桿的另一端固定連接有弧形擠壓板，處于上方的三個所述弧形擠壓板的內周壁轉動設置有滾珠，所述l形支撐板的頂端固定連接有第三電機，所述第三電機的輸出端與處于上方的其中一個轉動桿固定連接；

17、所述圓板的底端固定連接有圓盒，處于下方的所述轉動桿均轉動貫穿圓板的底端并延伸至圓盒內，所述圓盒的底端固定連接有第四電機，所述第四電機的輸出端與處于下方的其中一個轉動桿固定連接，處于上方、下方的所述轉動桿外壁均傳動連接有鏈傳動結構，所述操作臺的底端固定連接有兩個相對稱的支撐腿，兩個所述支撐腿之間固定連接有橫板，所述橫板的頂端固定連接有第五電機，所述第五電機的輸出端與圓盒的底端固定連接。

18、優選的，所述l形板的外壁固定連接有第六電機，所述第六電機的輸出端固定連接有第三螺紋桿，所述操作臺的頂端固定連接有限位板，所述限位板與l形板之間固定連接有第三限位桿，所述保護殼的兩側外壁均分別固定連接有螺紋連接塊、滑動連接塊，所述螺紋連接塊螺紋套設在第三螺紋桿的外壁，所述第三限位桿滑動貫穿滑動連接塊，所述plc控制器與第三電機、第四電機、第五電機、第六電機電信號連接并形成總控回路。

19、本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：

20、1、齒深檢測組件通過檢測桿、導電環、電阻環、電磁板、永磁塊等部件的配合，當電磁板通電后，永磁塊推動檢測桿向前移動，不同位置的檢測桿撞擊在齒輪的齒或齒槽上，撞擊在齒槽內的檢測桿帶動導電環在電阻環內滑動，通過電流檢測器檢測第一滑動變阻器的電流來反饋齒槽深度；齒數檢測組件通過測試桿、檢測塊、導電球、導電板等部件，齒輪轉動時齒撞擊測試桿使其傾斜，帶動導電球與導電板接觸，根據接觸次數確定齒輪齒數；齒傾斜檢測組件通過通電片、弧形電阻板等部件，齒輪轉動時齒接觸測試桿使檢測塊帶動通電片在弧形電阻板上移動，根據第二滑動變阻器的電流變化以及第五電機的轉速和轉動時間得出齒間距離，并且通過檢測頭的移動以及第二滑動變阻器的電流和已知齒輪高度反饋出齒的傾斜角度，從而能夠?qū)X輪的齒深、齒數、齒傾斜等數據進行檢測。

21、2、在檢測完齒輪的齒深、傾斜角度等數據后，plc控制器根據預先得知的齒的傾斜角度、齒輪深度等數據控制第二電機驅動轉板的轉動角度，使碟砂輪磨削器與齒輪齒的傾斜角度一致，還能控制碟砂輪磨削器向前移動的距離，根據齒輪高度控制其上下移動的距離，并且能根據齒輪齒數自適應調節第五電機轉動角度，實現對齒輪軸的齒輪不間斷精細磨削，相比之下，現有的齒輪軸制造精加工設備通常只能對其中一種齒輪軸的齒進行磨削處理，不能適用于各種不同的齒輪軸，而可以根據檢測到的多種數據對不同情況的齒輪進行磨削，提高了適用性和磨削精度。
