本發明涉及輥輪加工，特別是一種輥輪焊接裝置。

背景技術：

1、在現有輥輪加工過程中，需要將輥身和軸頭進行焊接，常規焊接過程是需要人工對輥身和軸頭焊接處進行焊接固定點之后，然后固定在轉動結構上，通過轉動結構固定其中一個軸頭并帶動其轉動，最后通過機器人進行焊接，不僅需要轉動架、起重機、支撐架等多個設備對其加工，還需要人工進行操作，整個過程不僅繁瑣復雜，且人工操作步驟過多。

技術實現思路

1、鑒于上述現有技術問題，提出了本發明。

2、本發明目的是提供一種輥輪焊接裝置，其目的在于解決現有輥輪焊接過程中，焊接過程復雜，人工操作步驟過多的問題。

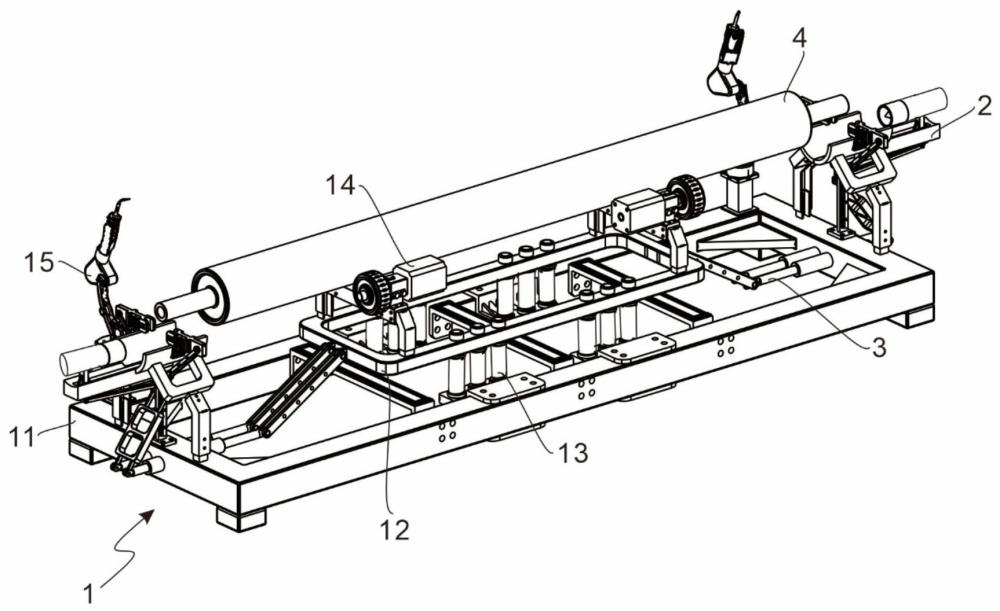

3、為解決上述技術問題，本發明提供如下技術方案：一種輥輪焊接裝置，包括支撐單元，包括底座、設置于所述底座上方的承放架、設置于所述承放架和所述底座之間的伸縮組件、設置于所述承放架頂端的驅動組件，以及設置于所述承放架頂部的焊接機器人；

4、推送單元，包括設置于所述承放架兩側的固定板、設置于所述固定板兩側的固定組件、設置于所述固定板底部的線性移動組件，以及設置于所述固定板一側推送組件；

5、連接單元，包括設置于所述底座兩側內壁的導管、滑動所述導管內壁的連桿、轉動設置于所述連桿一端的第一轉動板，以及轉動設置于所述連桿另一端的第二轉動板；

6、輥輪單元，包括放置于所述驅動組件上的輥身，以及設置于所述輥身兩端的軸頭；

7、所述固定組件的移動端和所述推送組件的移動端均與所述線性移動組件的移動端相連接，所述第一轉動板和所述承放架外壁轉動連接，所述第二轉動板一端和所述線性移動組件的移動端相連接。

8、作為本發明輥輪焊接裝置的一種優選方案，其中：所述伸縮組件，包括設置于所述底座上的定位架、設置于所述承放架上的連接帽，以及設置于所述定位架和所述承放架之間的氣缸；

9、所述連接帽貫穿所述承放架，且與所述氣缸之間連接。

10、作為本發明輥輪焊接裝置的一種優選方案，其中：所述驅動組件，包括設置于所述承放架一側外壁的電機，以及設置于所述承放架一側承放輪；

11、所述承放輪和所述電機的輸出端固定連接。

12、作為本發明輥輪焊接裝置的一種優選方案，其中：所述承放架的下方設置有限位架。

13、作為本發明輥輪焊接裝置的一種優選方案，其中：所述線性移動組件，包括設置于所述底座頂部的立桿、設置于所述立桿兩側的滑軌、滑動設置于所述滑軌外壁的滑塊、設置于相鄰兩個所述滑塊上的連接塊，以及設置于所述滑塊一側的連接柱；

14、所述連接柱的底端和第二轉動板轉動連接。

15、作為本發明輥輪焊接裝置的一種優選方案，其中：所述固定組件，包括設置于所述固定板兩側的轉動座、轉動設置于所述轉動座上的固定臂，以及轉動設置于所述固定臂一端的第三轉動板；

16、所述第三轉動板的底端和所述連接柱的頂端轉動連接。

17、作為本發明輥輪焊接裝置的一種優選方案，其中：所述推送組件，包括設置于所述固定板內壁的限位滑軌、滑動設置于所述限位滑軌內腔的滑座、轉動設置于滑座底部的第四轉動板、設置于所述滑座頂部的安裝桿、設置于所述安裝桿頂部的電動推桿，以及設置于所述電動推桿伸縮端的固定帽；

18、所述第四轉動板的底端和所述連接塊轉動連接。

19、作為本發明輥輪焊接裝置的一種優選方案，其中：所述固定帽的內腔設置有定位錐。

20、作為本發明輥輪焊接裝置的一種優選方案，其中：所述固定板在焊接狀態下與所述輥身位于同一高度。

21、作為本發明輥輪焊接裝置的一種優選方案，其中：所述輥身和所述軸頭的接觸面均設置為弧形面。

22、本發明輥輪焊接裝置的有益效果為：通過將輥身放置在承放架上，伸縮組件收縮帶動承放架下移，通過承放架下移帶動固定組件打開，同時通過推動組件將軸頭插入輥身內，然后驅動輥身轉動，并進行焊接，實現了自動化焊接，并且解決了現有輥輪焊接過程中，焊接過程復雜，人工操作步驟過多的問題。

技術特征：

1.一種輥輪焊接裝置，其特征在于：包括，

2.如權利要求1所述的輥輪焊接裝置，其特征在于：

3.如權利要求1所述的輥輪焊接裝置，其特征在于：

4.如權利要求1所述的輥輪焊接裝置，其特征在于：

5.如權利要求1所述的輥輪焊接裝置，其特征在于：

6.如權利要求5所述的輥輪焊接裝置，其特征在于：

7.如權利要求5所述的輥輪焊接裝置，其特征在于：

8.如權利要求7所述的輥輪焊接裝置，其特征在于：

9.如權利要求1所述的輥輪焊接裝置，其特征在于：

10.如權利要求1所述的輥輪焊接裝置，其特征在于：

技術總結
本發明公開了一種輥輪焊接裝置，涉及輥輪加工技術領域，包括支撐單元，包括底座、設置于所述底座上方的承放架、設置于所述承放架和所述底座之間的伸縮組件、設置于所述承放架頂端的驅動組件，以及設置于所述承放架頂部的焊接機器人。本發明的有益效果為：通過將輥身放置在承放架上，伸縮組件收縮帶動承放架下移，通過承放架下移帶動固定組件打開，同時通過推動組件將軸頭插入輥身內，然后驅動輥身轉動，并進行焊接，實現了自動化焊接，并且解決了現有輥輪焊接過程中，焊接過程復雜，人工操作步驟過多的問題。

技術研發人員：許建紅,錢起斌,王前,尚彬,郭鵬程
受保護的技術使用者：蕪湖合德傳動科技有限公司
技術研發日：
技術公布日：2025/4/24
