本發明涉及軋制生產，具體為一種碳鋼和不銹鋼復合卷板生產裝置。

背景技術：

1、碳鋼和不銹鋼復合板材，不銹鋼層具有防腐蝕、導熱性能好，多作為內層使用，以直接接觸夾層材料，碳鋼多作為外層，碳鋼保證了復合板的高強度和高剛度，能夠承受較大的載荷和應力，滿足各種需求。

2、碳鋼和不銹鋼復合板制備時可以采用軋制方式，將碳鋼和不銹鋼的坯料在高溫下加熱，然后通過軋機進行多次軋制。在軋制過程中，兩種金屬在壓力作用下逐漸貼合，通過原子擴散形成結合。一般軋制溫度較高，這有利于金屬的塑性變形，使兩種材料更好地融合。該方式能夠實現連續化生產，適合大規模生產。但是在進行軋制過程中，不銹鋼層容易向著碳鋼層發生鉻原子擴散，而鉻是不銹鋼中最主要的合金元素之一，其首要作用是增強不銹鋼的耐腐蝕性，鉻原子擴散必然導致不銹鋼層性能的下降，因此通過在結合面添加夾層材料，如ni和nb，都能有效的抑制不銹鋼中cr的擴散,但是中間夾層的添加對復合板的結合強度影響較大。

技術實現思路

1、本發明的目的是提供一種碳鋼和不銹鋼復合卷板生產裝置，以解決上述現有技術中的不足之處。

2、為了實現上述目的，本發明提供如下技術方案：一種碳鋼和不銹鋼復合卷板生產裝置，包括用于輸送碳鋼帶材的第一輸送結構和用于輸送不銹鋼帶材的第二輸送結構，所述第一輸送結構包括第一輸送輥、第一方向輥以及第一擠壓輥，碳鋼帶材依次通過第一輸送輥、第一方向輥、第一擠壓輥，還包括:

3、輸送管，夾層材料通過輸送管輸送至碳鋼帶材表面；

4、撫平部，其包括傳動軸和撫平輥，所述撫平輥固定安裝在傳動軸外部，撫平部用于對碳鋼帶材表面的夾層材料進行撫平；

5、清潔機構，清潔機構用于對碳鋼帶材結合面處的氧化皮進行清潔，所述清潔機構包括固定塊、套環、鏟刀，所述套環轉動連接在傳動軸的外部，所述固定塊固定連接在套環上，所述鏟刀滑動連接在固定塊上；

6、排屑機構，通過清潔機構所去除的氧化皮通過排屑機構進行排出；

7、傳動結構，第一擠壓輥、撫平部以及排屑機構之間通過傳動結構傳動連接。

8、優選的，所述排屑機構包括貼合于碳鋼帶材上表面的殼體和輸送絞龍，所述殼體開設有排屑通道，所述輸送絞龍設置在排屑通道內，所述殼體上設置有貼合于碳鋼帶材進料斜面。

9、優選的，所述殼體、鏟刀以及碳鋼帶材之間形成一個用于容納夾層材料的空腔。

10、優選的，所述鏟刀上開設有用于輸送管通過的豁口。

11、優選的，所述傳動結構包括帶輪部和齒輪部，所述傳動軸轉動連接于殼體，所述傳動軸和第一擠壓輥之間通過齒輪部傳動連接，所述第一擠壓輥和輸送絞龍之間通過帶輪部傳動連接。

12、優選的，包括補償機構，其包括連接桿以及第一彈性件，所述連接桿的一端固定安裝在鏟刀上，所述連接桿的另一端滑動連接在固定塊內，所述第一彈性件活動套接在連接桿外部。

13、優選的，所述清潔機構還包括翻轉部，所述翻轉部包括第二彈性件、滾珠、凹槽，所述滾珠滑動連接在傳動軸上，所述凹槽開設于套環內壁，所述第二彈性件對滾珠施加彈力，以使得滾珠具有一個朝向凹槽位移的趨勢。

14、優選的，包括扭力件，所述扭力件的一端固定在排屑機構上，所述扭力件的另一端固定安裝套環上。

15、優選的，所述第二輸送結構包括第二輸送輥、第二方向輥以及第二擠壓輥，不銹鋼帶材依次經過第二輸送輥、第二方向輥以及第二擠壓輥。

16、優選的，碳鋼帶材和不銹鋼帶材在所述第一擠壓輥和第二擠壓輥擠壓下相互貼合。

17、在上述技術方案中，本發明提供的一種碳鋼和不銹鋼復合卷板生產裝置，在碳鋼帶材輸送過程中對其表面的氧化皮進行清潔，以使得夾層材料可以充分接觸碳鋼帶材，有助于結合強度的增加，通過相應的撫平部在輸送過程中同步對夾層材料撫平，夾層材料均勻分布在結合面上，避免夾層材料過度堆積，進一步增加碳鋼帶材和不銹鋼帶材的結合強度。

技術特征：

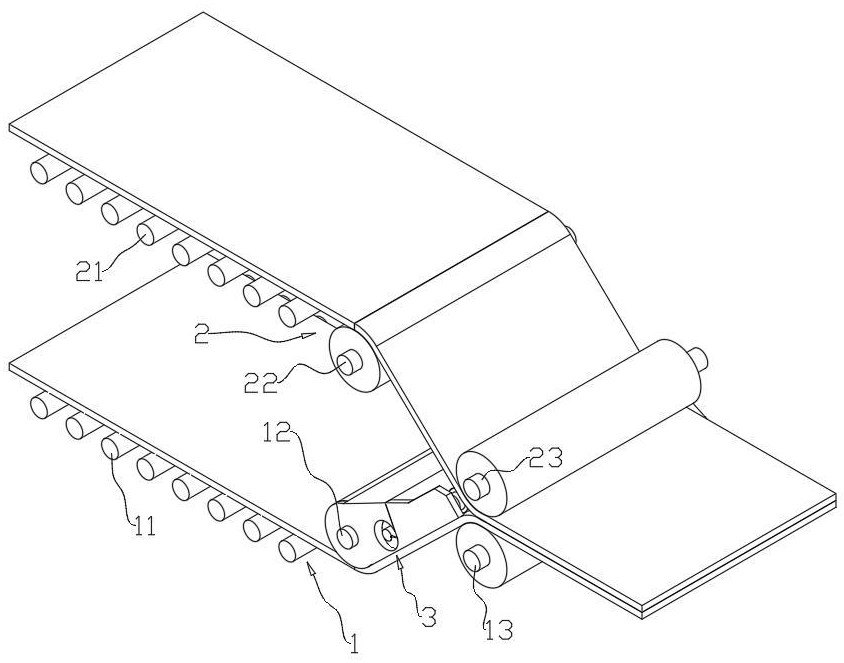

1.一種碳鋼和不銹鋼復合卷板生產裝置，包括用于輸送碳鋼帶材的第一輸送結構（1）和用于輸送不銹鋼帶材的第二輸送結構（2），所述第一輸送結構（1）包括第一輸送輥（11）、第一方向輥（12）以及第一擠壓輥（13），碳鋼帶材依次通過第一輸送輥（11）、第一方向輥（12）、第一擠壓輥（13），其特征在于，還包括:

2.根據權利要求1所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，所述排屑機構（3）包括貼合于碳鋼帶材上表面的殼體（31）和輸送絞龍（34），所述殼體（31）開設有排屑通道（32），所述輸送絞龍（34）設置在排屑通道（32）內，所述殼體（31）上設置有貼合于碳鋼帶材進料斜面（33）。

3.根據權利要求2所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，所述殼體（31）、鏟刀（62）以及碳鋼帶材之間形成一個用于容納夾層材料的空腔。

4.根據權利要求3所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，所述鏟刀（62）上開設有用于輸送管（7）通過的豁口（621）。

5.根據權利要求2所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，所述傳動結構（9）包括帶輪部（91）和齒輪部（92），所述傳動軸（4）轉動連接于殼體（31），所述傳動軸（4）和第一擠壓輥（13）之間通過齒輪部（92）傳動連接，所述第一擠壓輥（13）和輸送絞龍（34）之間通過帶輪部（91）傳動連接。

6.根據權利要求2所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，包括補償機構，其包括連接桿（63）以及第一彈性件（64），所述連接桿（63）的一端固定安裝在鏟刀（62）上，所述連接桿（63）的另一端滑動連接在固定塊（61）內，所述第一彈性件（64）活動套接在連接桿（63）外部。

7.根據權利要求6所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，所述清潔機構（6）還包括翻轉部，所述翻轉部包括第二彈性件（71）、滾珠（72）、凹槽（73），所述滾珠（72）滑動連接在傳動軸（4）上，所述凹槽（73）開設于套環（611）內壁，所述第二彈性件（71）對滾珠（72）施加彈力，以使得滾珠（72）具有一個朝向凹槽（73）位移的趨勢。

8.根據權利要求7所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，包括扭力件（8），所述扭力件（8）的一端固定在排屑機構（3）上，所述扭力件（8）的另一端固定安裝套環（611）上。

9.根據權利要求1所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，所述第二輸送結構（2）包括第二輸送輥（21）、第二方向輥（22）以及第二擠壓輥（23），不銹鋼帶材依次經過第二輸送輥（21）、第二方向輥（22）以及第二擠壓輥（23）。

10.根據權利要求2所述的一種碳鋼和不銹鋼復合卷板生產裝置，其特征在于，碳鋼帶材和不銹鋼帶材在所述第一擠壓輥（13）和第二擠壓輥（23）擠壓下相互貼合。

技術總結
本發明公開了一種碳鋼和不銹鋼復合卷板生產裝置，涉及軋制生產技術領域，包括用于輸送碳鋼帶材的第一輸送結構和用于輸送不銹鋼帶材的第二輸送結構，所述第一輸送結構包括第一輸送輥、第一方向輥以及第一擠壓輥，碳鋼帶材依次通過第一輸送輥、第一方向輥、第一擠壓輥，還包括:輸送管，夾層材料通過輸送管輸送至碳鋼帶材表面；撫平部，其包括傳動軸和撫平輥，所述撫平輥固定安裝在傳動軸外部，本發明在碳鋼帶材輸送過程中對其表面的氧化皮進行清潔，夾層材料可以充分接觸碳鋼帶材，有助于結合強度的增加，撫平部在輸送過程中同步對夾層材料撫平，避免夾層材料過度堆積，進一步增加碳鋼帶材和不銹鋼帶材的結合強度。

技術研發人員：薛海,薛海卿,謝飛
受保護的技術使用者：山西山古科技有限公司
技術研發日：
技術公布日：2025/4/24
