本發明涉及拉線抱箍折彎，尤其涉及一種拉線抱箍折彎模具及拉線抱箍結構。

背景技術：

1、拉線抱箍折彎模具是用于制造拉線抱箍的專用模具，主要用于電力、通信等行業中電纜的固定和支撐。拉線抱箍通常由金屬材料制成，通過折彎模具將其加工成所需的形狀。

2、經檢索，中國專利公開號為cn220992550u的專利，公開了一種拉線抱箍折彎裝置，包括工作臺、沖壓頭和裁切刀，所述工作臺的上表面設有折彎臺，所述折彎臺上表面的兩側各開設有一個沖壓孔，所述折彎臺上表面靠近邊緣的位置處開設有裁切槽，所述折彎臺上表面的后側設有升降支架，所述升降支架頂端的底部設有升降液壓缸。上述專利中存在以下不足：雖然能夠對鐵條進行折彎，但是無法對鐵條折彎時自動將鐵條固定，鐵條在折彎時如若不固定很容易使折彎位置發生偏移，影響折彎質量，且在對鐵條裁剪時也容易造成浪費，降低生產效率。有鑒于此，本申請特提出一種拉線抱箍折彎模具及拉線抱箍結構來解決此問題。

技術實現思路

1、本發明的目的是為了解決現有技術中鐵條在折彎時如若不固定很容易使折彎位置發生偏移，影響折彎質量以及降低生產效率的問題，而提出的一種拉線抱箍折彎模具及拉線抱箍結構。

2、為了實現上述目的，本發明采用了如下技術方案：

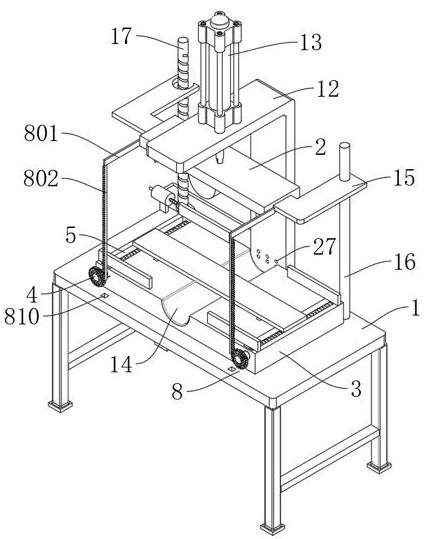

3、一種拉線抱箍折彎模具，包括工作臺以及滑動設置在工作臺上方的上模具板，所述工作臺上固定安裝有下模具板，還包括：轉動連接在所述下模具板內的雙向螺桿，所述下模具板上開設有矩形槽，所述雙向螺桿上螺紋連接有兩個滑塊，兩個所述滑塊上均固定連接有夾板，所述上模具板與雙向螺桿之間設置有相聯動的驅動件。

4、優選地，所述上模具板的底部固定連接有上折彎塊，所述上模具板的底部兩側均固定連接有沖壓頭，所述下模具板上開設有與沖壓頭相對應的沖壓孔，所述工作臺的頂部固定連接有l型安裝板。

5、優選地，所述l型安裝板的頂部固定安裝有液壓缸，所述上模具板的頂部與液壓缸的輸出端固定連接，所述下模具板上開設有與上折彎塊相對應的下折彎槽，所述上模具板的兩側均固定連接有連接塊，所述工作臺的頂部固定連接有導向桿。

6、優選地，所述導向桿的一端延伸至其中一個連接塊頂部，所述驅動件包括固定連接在兩個連接塊一側的延伸板，兩個所述延伸板上均固定連接有齒條，所述下模具板的一側固定連接有多個支撐桿，多個所述支撐桿的一端均固定連接有限位環。

7、優選地，多個所述限位環的外部套設有與齒條相互嚙合的齒輪，所述齒輪上開設有與限位環相對應的限位槽，所述齒輪的內壁一周固定連接有多個撥動板，靠近所述齒輪的雙向螺桿的一周鉸接有多個從動板。

8、優選地，多個所述從動板與雙向螺桿之間均固定連接有扭簧，所述雙向螺桿的一周表面固定連接有多個l型擋板，所述工作臺上開設有與齒條相對應的通孔。

9、優選地，所述工作臺的一側轉動連接有轉桿，所述轉桿上開設有螺旋滑槽，靠近所述轉桿的連接塊上開設有缺口，所述連接塊的缺口內壁上固定連接有與螺旋滑槽相對應的滑桿。

10、優選地，靠近所述轉桿的工作臺上固定連接有安裝座，所述安裝座上固定連接有集氣桶，所述集氣桶內滑動連接有活塞板，所述活塞板上固定連接有推桿，所述推桿的一端延伸至集氣桶外部，所述轉桿上固定連接有與推桿相對應的凸輪。

11、優選地，所述推桿上套設有彈簧，所述彈簧的兩端分別與推桿、集氣桶固定連接，所述集氣桶上固定連通有吸氣管，所述l型安裝板的一端內部開設有空腔，所述l型安裝板的空腔上開設有多個出氣孔，所述l型安裝板的空腔與集氣桶之間固定連通有進氣管。

12、還包括一種拉線抱箍結構，所述上折彎塊和折彎槽均為u型，所述上模具板的底部兩側均固定連接有裁切刀，所述下模具板的兩側開設有與裁切刀相對應的裁切槽。

13、與現有技術相比，本發明提供了一種拉線抱箍折彎模具，具備以下有益效果：

14、該拉線抱箍折彎模具，通過啟動液壓缸帶動上模具板向下，上模具板帶動底部的上折彎塊向下運動，與此同時兩個沖壓頭向下運動，上折彎塊進入到下模具板的下折彎槽內，兩個沖壓頭進入到沖壓孔內，對拉線抱箍完成折彎操作，同時通過驅動件控制雙向螺桿旋轉，雙向螺桿4轉動時控制兩個滑塊相互靠近，進而帶動兩個夾板相互靠近實現對拉線抱箍的兩側進行夾緊固定，能夠自動使夾板對拉線抱箍夾緊的同時還能防止繼續對拉線抱箍夾緊，不論是較細還是較寬的拉線抱箍都能防止夾持過度導致形變，自動防止影響拉線抱箍的折彎質量，進而有助于提高拉線抱箍的折彎效率和生產效率，且在折彎完成后，上模具板向上復位的過程中還能使轉桿持續轉動，使凸輪的凸出部往復與推桿抵觸，使集氣桶內的氣體往復從多個出氣孔中噴射而出，對下折彎槽內的碎屑吹除，以免碎屑影響下次拉線抱箍折彎的質量，免去了人工清掃，同時吹出的氣體還能加快折彎后的拉線抱箍的冷卻速度，進而降低了工作人員的勞動強度，提高了拉線抱箍的生產效率。

技術特征：

1.一種拉線抱箍折彎模具，包括：

2.根據權利要求1所述的一種拉線抱箍折彎模具，其特征在于，所述上模具板（2）的底部固定連接有上折彎塊（9），所述上模具板（2）的底部兩側均固定連接有沖壓頭（10），所述下模具板（3）上開設有與沖壓頭（10）相對應的沖壓孔（11），所述工作臺（1）的頂部固定連接有l型安裝板（12）。

3.根據權利要求2所述的一種拉線抱箍折彎模具，其特征在于，所述l型安裝板（12）的頂部固定安裝有液壓缸（13），所述上模具板（2）的頂部與液壓缸（13）的輸出端固定連接，所述下模具板（3）上開設有與上折彎塊（9）相對應的下折彎槽（14），所述上模具板（2）的兩側均固定連接有連接塊（15），所述工作臺（1）的頂部固定連接有導向桿（16）。

4.根據權利要求3所述的一種拉線抱箍折彎模具，其特征在于，所述導向桿（16）的一端延伸至其中一個連接塊（15）頂部，所述驅動件（8）包括固定連接在兩個連接塊（15）一側的延伸板（801），兩個所述延伸板（801）上均固定連接有齒條（802），所述下模具板（3）的一側固定連接有多個支撐桿（803），多個所述支撐桿（803）的一端均固定連接有限位環（804）。

5.根據權利要求4所述的一種拉線抱箍折彎模具，其特征在于，多個所述限位環（804）的外部套設有與齒條（802）相互嚙合的齒輪（805），所述齒輪（805）上開設有與限位環（804）相對應的限位槽，所述齒輪（805）的內壁一周固定連接有多個撥動板（806），靠近所述齒輪（805）的雙向螺桿（4）的一周鉸接有多個從動板（807）。

6.根據權利要求5所述的一種拉線抱箍折彎模具，其特征在于，多個所述從動板（807）與雙向螺桿（4）之間均固定連接有扭簧（808），所述雙向螺桿（4）的一周表面固定連接有多個l型擋板（809），所述工作臺（1）上開設有與齒條（802）相對應的通孔（810）。

7.根據權利要求2所述的一種拉線抱箍折彎模具，其特征在于，所述工作臺（1）的一側轉動連接有轉桿（17），所述轉桿（17）上開設有螺旋滑槽（18），靠近所述轉桿（17）的連接塊（15）上開設有缺口，所述連接塊（15）的缺口內壁上固定連接有與螺旋滑槽（18）相對應的滑桿（19）。

8.根據權利要求7所述的一種拉線抱箍折彎模具，其特征在于，靠近所述轉桿（17）的工作臺（1）上固定連接有安裝座（20），所述安裝座（20）上固定連接有集氣桶（21），所述集氣桶（21）內滑動連接有活塞板（22），所述活塞板（22）上固定連接有推桿（23），所述推桿（23）的一端延伸至集氣桶（21）外部，所述轉桿（17）上固定連接有與推桿（23）相對應的凸輪（24）。

9.根據權利要求8所述的一種拉線抱箍折彎模具，其特征在于，所述推桿（23）上套設有彈簧（25），所述彈簧（25）的兩端分別與推桿（23）、集氣桶（21）固定連接，所述集氣桶（21）上固定連通有吸氣管（26），所述l型安裝板（12）的一端內部開設有空腔，所述l型安裝板（12）的空腔上開設有多個出氣孔（27），所述l型安裝板（12）的空腔與集氣桶（21）之間固定連通有進氣管（28）。

10.根據權利要求3所述的一種拉線抱箍折彎模具，其特征在于，還包括一種拉線抱箍結構，所述上折彎塊（9）和下折彎槽（14）均為u型，所述上模具板（2）的底部兩側均固定連接有裁切刀（29），所述下模具板（3）的兩側開設有與裁切刀（29）相對應的裁切槽（30）。

技術總結
本發明公開了一種拉線抱箍折彎模具及拉線抱箍結構，屬于拉線抱箍折彎技術領域。一種拉線抱箍折彎模具，包括工作臺以及滑動設置在工作臺上方的上模具板，所述工作臺上固定安裝有下模具板；該拉線抱箍折彎模具，通過啟動液壓缸帶動上模具板向下，上模具板帶動底部的上折彎塊向下運動，折彎途中，同時通過驅動件控制雙向螺桿旋轉，雙向螺桿4轉動時控制兩個滑塊相互靠近，進而帶動兩個夾板相互靠近實現對拉線抱箍的兩側進行夾緊固定，能夠自動使夾板對拉線抱箍夾緊的同時還能防止繼續對拉線抱箍夾緊，不論是較細還是較寬的拉線抱箍都能防止夾持過度導致形變，自動防止影響拉線抱箍的折彎質量，進而有助于提高拉線抱箍的折彎效率和生產效率。

技術研發人員：楊日輝,楊濤,申學軍
受保護的技術使用者：包頭云濤機械制造有限公司
技術研發日：
技術公布日：2025/4/24
