本發明涉及紙板切割設備，尤其涉及一種紙板專用智能激光切割機。

背景技術：

1、在紙板加工行業中，傳統切割技術如刀模切割和機械切割存在顯著局限性，包括切割精度不足、難以處理復雜圖案、生產效率低下、材料浪費嚴重以及對操作人員技術要求高等問題。隨著市場對個性化和高精度紙板制品的需求不斷增長，這些傳統方法已難以滿足現代生產的需要。激光切割技術憑借其高精度、高效率和靈活性，逐漸成為紙板加工領域的重要選擇。特別是在紙箱制造中，由于外觀和結構多樣性的需求增加，直接在成型紙箱上進行激光切割成為減少紙板材料損耗的有效方法。然而，現有激光切割技術并未充分考慮紙箱切割的特殊需求，導致激光切割時，由于空心紙箱的易變形，導致無法有效固定紙箱，夾緊過程中會出現歪斜現象，從而導致切割圖案的定位不準確，嚴重影響最終產品的質量。

技術實現思路

1、為了克服現有激光切割技術未充分考慮紙箱切割的特殊需求，導致激光切割時，由于空心紙箱易變形，導致無法有效固定紙箱，夾緊過程中會出現歪斜現象，從而導致切割圖案定位不準確，嚴重影響最終產品質量的缺點，本發明提供一種紙板專用智能激光切割機。

2、技術方案如下：一種紙板專用智能激光切割機，包括有固定架和激光切割頭；固定架上設置有用于切割紙箱的激光切割頭；還包括有驅動組件、驅動件一、第一固定板、驅動件二、支撐板一、支撐板二、收卷盒、收線盒和承托網；固定架上連接有驅動組件，驅動組件用于帶動激光切割頭進行前后、左右和上下運動；固定架上開設有滑槽一和滑槽二；滑槽一和滑槽二內均滑動連接有驅動件一，每個驅動件一固定端均固接有電動滑塊，由電動滑塊帶動驅動件一滑動；每個驅動件一輸出端上均固接有第一固定板；固定架上固接有驅動件二，驅動件二輸出端上固接有支撐板一；支撐板一上設置有兩個支撐板二；其中一個支撐板二上固接有收卷盒；收卷盒內收卷有用于承托紙箱切割面的承托網，收卷盒上設置有用于清理承托網的清理條；另一個支撐板二上開設有兩個滑槽四；兩個滑槽四內共同滑動連接有收線盒；收線盒收卷有多根線，所有線均與承托網端部連接。

3、作為優選，驅動組件包括有電動滑軌一、電動滑塊一、電動滑軌二、電動滑塊二和伸縮氣缸一；固定架上固接有若干個電動滑軌一；每個電動滑軌一上均滑動連接有一個電動滑塊一；所有電動滑塊一共同固接有一個電動滑軌二；電動滑軌二上滑動連接有電動滑塊二；電動滑塊二上固接有伸縮氣缸一，伸縮氣缸一伸縮端與激光切割頭固接。

4、作為優選，支撐板一上開設有兩個滑槽三；每個滑槽三內均滑動連接有電動滑塊三；每個電動滑塊三上均轉動連接有支撐板二；電動滑塊三與支撐板二通過電動轉桿連接。

5、作為優選，還包括有收集框；支撐板一上設置有用于收集切割碎屑和廢片的收集框；收集框上連通有連通管。

6、作為優選，還包括有防激光布；收集框通過隔板分隔成兩個腔室，位于下側的腔室內用于收集切割碎屑和廢片，隔板上開設有若干個收集通槽；每個收集通槽上均設置有防激光布。

7、作為優選，隔板呈波浪狀，且收集通槽左右兩側的波浪板均朝向收集通槽處向下傾斜。

8、作為優選，第一固定板表面進行拋光處理。

9、作為優選，還包括有驅動件三、第二固定板和檢測板；電動滑軌二上還滑動連接有一個電動滑塊二；電動滑塊二上固接有驅動件三；驅動件三輸出端上固接有第二固定板，第二固定板上安裝超聲波傳感器；第二固定板上設置有檢測板。

10、作為優選，第二固定板與檢測板可拆卸連接。

11、作為優選，支撐板一上開設有滑槽五；收集框上固接有電動滑塊四；電動滑塊四在滑槽五內滑動。

12、本發明的有益效果是：本發明通過讓兩個支撐板二的自由端向中間合攏，使插入端變窄，便于支撐板二插入紙箱內，解決了支撐板二需要對紙箱進行支撐，需要貼合紙箱內壁，導致支撐板二難以插入紙箱的問題；

13、通過支撐板一和兩個支撐板二在紙箱內支撐紙箱，給紙箱提供了穩定的內部支撐，防止紙箱歪斜，確保激光切割頭切割圖案的準確性；

14、通過承托網承托在紙箱切割面下側提供均勻的支撐力，防止切割面因鏤空部分過多而變形，確保激光切割頭能夠準確切割，減少了切割不完全或廢紙片與紙箱切割面紙板相連的情況；

15、通過使檢測板的花紋凸塊穿過紙箱切割面的花紋鏤空處，配合收集框清理卡住的廢紙片，并在清理完成后，通過第二固定板上安裝的超聲波傳感器，檢測花紋凸塊是否與花紋鏤空處完全吻合，以此檢測激光切割頭的切割質量。

技術特征：

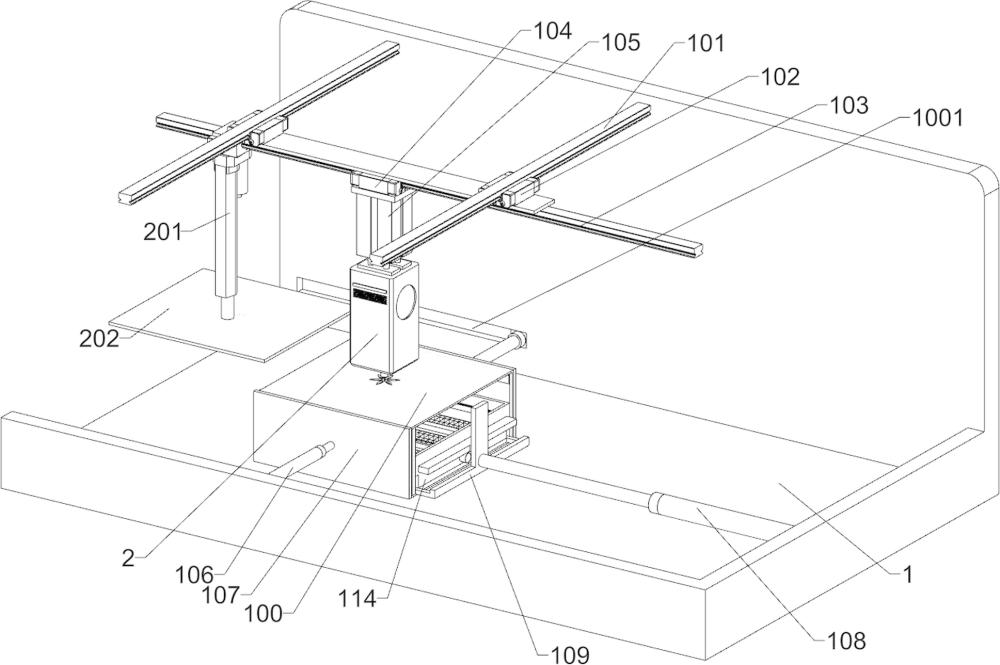

1.一種紙板專用智能激光切割機，包括有固定架（1）和激光切割頭（2）；固定架（1）上設置有用于切割紙箱（100）的激光切割頭（2）；其特征在于，還包括有驅動組件、驅動件一（106）、第一固定板（107）、驅動件二（108）、支撐板一（109）、支撐板二（110）、收卷盒（111）、收線盒（112）和承托網（113）；固定架（1）上連接有驅動組件，驅動組件用于帶動激光切割頭（2）進行前后、左右和上下運動；固定架（1）上開設有滑槽一（1001）和滑槽二（1002）；滑槽一（1001）和滑槽二（1002）內均滑動連接有驅動件一（106），每個驅動件一（106）固定端均固接有電動滑塊，由電動滑塊帶動驅動件一（106）滑動；每個驅動件一（106）輸出端上均固接有第一固定板（107）；固定架（1）上固接有驅動件二（108），驅動件二（108）輸出端上固接有支撐板一（109）；支撐板一（109）上設置有兩個支撐板二（110）；其中一個支撐板二（110）上固接有收卷盒（111）；收卷盒（111）內收卷有用于承托紙箱（100）切割面的承托網（113），收卷盒（111）上設置有用于清理承托網（113）的清理條（11101）；另一個支撐板二（110）上開設有兩個滑槽四（11003）；兩個滑槽四（11003）內共同滑動連接有收線盒（112）；收線盒（112）收卷有多根線，所有線均與承托網（113）端部連接。

2.根據權利要求1所述的一種紙板專用智能激光切割機，其特征在于，驅動組件包括有電動滑軌一（101）、電動滑塊一（102）、電動滑軌二（103）、電動滑塊二（104）和伸縮氣缸一（105）；固定架（1）上固接有若干個電動滑軌一（101）；每個電動滑軌一（101）上均滑動連接有一個電動滑塊一（102）；所有電動滑塊一（102）共同固接有一個電動滑軌二（103）；電動滑軌二（103）上滑動連接有電動滑塊二（104）；電動滑塊二（104）上固接有伸縮氣缸一（105），伸縮氣缸一（105）伸縮端與激光切割頭（2）固接。

3.根據權利要求2所述的一種紙板專用智能激光切割機，其特征在于，支撐板一（109）上開設有兩個滑槽三（10901）；每個滑槽三（10901）內均滑動連接有電動滑塊三（11001）；每個電動滑塊三（11001）上均轉動連接有支撐板二（110）；電動滑塊三（11001）與支撐板二（110）通過電動轉桿（11002）連接。

4.根據權利要求1所述的一種紙板專用智能激光切割機，其特征在于，還包括有收集框（114）；支撐板一（109）上設置有用于收集切割碎屑和廢片的收集框（114）；收集框（114）上連通有連通管（11401）。

5.根據權利要求4所述的一種紙板專用智能激光切割機，其特征在于，還包括有防激光布（115）；收集框（114）通過隔板（116）分隔成兩個腔室，位于下側的腔室內用于收集切割碎屑和廢片，隔板（116）上開設有若干個收集通槽；每個收集通槽上均設置有防激光布（115）。

6.根據權利要求5所述的一種紙板專用智能激光切割機，其特征在于，隔板（116）呈波浪狀，且收集通槽左右兩側的波浪板均朝向收集通槽處向下傾斜。

7.根據權利要求1所述的一種紙板專用智能激光切割機，其特征在于，第一固定板（107）表面進行拋光處理。

8.根據權利要求2所述的一種紙板專用智能激光切割機，其特征在于，還包括有驅動件三（201）、第二固定板（202）和檢測板（203）；電動滑軌二（103）上還滑動連接有一個電動滑塊二（104）；電動滑塊二（104）上固接有驅動件三（201）；驅動件三（201）輸出端上固接有第二固定板（202），第二固定板（202）上安裝超聲波傳感器；第二固定板（202）上設置有檢測板（203）。

9.根據權利要求8所述的一種紙板專用智能激光切割機，其特征在于，第二固定板（202）與檢測板（203）可拆卸連接。

10.根據權利要求4所述的一種紙板專用智能激光切割機，其特征在于，支撐板一（109）上開設有滑槽五（10902）；收集框（114）上固接有電動滑塊四（11402）；電動滑塊四（11402）在滑槽五（10902）內滑動。

技術總結
本發明涉及紙板切割設備技術領域，尤其涉及一種紙板專用智能激光切割機，包括有固定架、激光切割頭和驅動組件等；固定架上設置有用于切割紙箱的激光切割頭；固定架上連接有驅動組件，驅動組件用于帶動激光切割頭進行前后、左右和上下運動。本發明通過讓兩個支撐板二的自由端向中間合攏，使插入端變窄，便于支撐板二插入紙箱內，解決了支撐板二需要對紙箱進行支撐，需要貼合紙箱內壁，導致支撐板二難以插入紙箱的問題，通過支撐板一和兩個支撐板二在紙箱內支撐紙箱，給紙箱提供了穩定的內部支撐，防止紙箱歪斜，確保激光切割頭切割圖案的準確性。

技術研發人員：宋錦盛,戚浩權,李文晨
受保護的技術使用者：廣東冠瑋智能科技有限公司
技術研發日：
技術公布日：2025/4/24
