本發明涉及三維形成裝置及三維形成方法。

背景技術：

現有技術中，作為使用金屬材料簡便地形成三維形狀的制造方法公開有專利文獻1所示的方法。專利文獻1所示的三維形狀造型物的制造方法用于在層狀的材料層形成原料中具有金屬粉末、溶劑和粘著增進劑的金屬膏。并且，將光束照射至層狀的材料層形成金屬的燒結層或金屬的熔融層，通過反復進行材料層的形成和光束的照射而層疊燒結層或熔融層，得到希望的三維形狀造型物。

但是，在專利文獻1所示的三維形狀造型物的制造方法中存在如下不良情況：僅層狀供給的材料層的一部分被光束照射而燒結或熔融，作為造型物的一部分形成，未被照射光束的材料層僅為被除去的無用的部分。并且，對于規定的光束的照射區域，在其附近產生不完全的燒結或熔融的材料層，該不完全部分附著于希望的通過燒結或熔融而形成的部分，導致造型物的形狀不穩定。

因此，想到了通過使用專利文獻2或?qū)＠墨I(xiàn)3所公開的一邊向希望的部位供給粉末金屬材料一邊照射激光而能夠形成金屬隆起部的噴嘴，來解決專利文獻1的不良情況。

專利文獻2、3所公開的噴嘴在噴嘴的中心部具備激光照射部，在激光照射部的周?chē)邆涔┙o金屬粉末(粉末)的粉末供給部。并且，朝向從噴嘴的中心的激光照射部照射的激光供給粉末，被供給的粉末被激光熔融在施工對象物上作為隆起金屬而形成。

但是，在使用專利文獻2、3公開的噴嘴形成隆起金屬的情況下，將使用的金屬粉體的粒徑形成為更為微小的粒徑是困難的。也就是說，形成 微小粒徑即微粉體會導致粒子間的附著性增大，即，成為強附著性粉體，例如當由壓縮空氣等輸送、噴出時易于附著于流路，顯著地?fù)p害流動化，損害噴射穩定性。因此，為了確保粉末的流動化，減小粉末的粒徑存在局限性，在必須使用微小粒徑的粉末才能實現的微細的、高精度的三維形狀的形成中使用專利文獻2、3所公開的噴嘴是困難的。

在先技術文獻

專利文獻

專利文獻1：日本專利特開2008-184622號公報

專利文獻2：日本專利特開2005-219060號公報

專利文獻3：日本專利特開2013-75308號公報

技術實現要素：

因此，本發明的目的在于得到能夠形成微細的三維造型物的、能夠使用微小粒徑的金屬粉末的三維形成裝置及三維形成方法。

本發明為了解決上述課題的至少一部分而完成，能夠作為以下的方式或者應用例而實現。

[應用例1]本應用例的三維形成裝置，其特征在于，具備：工作臺；材料供給單元，將混煉有金屬粉末和粘結劑的被燒結材料供給至所述工作臺；干燥單元，對于從所述材料供給單元供給至所述工作臺的所述被燒結材料進行干燥而形成干燥被燒結材料；以及能量照射單元，供給能夠燒結所述干燥被燒結材料的能量，三維形成裝置還具備：驅動單元，使所述材料供給單元、所述干燥單元及所述能量照射單元能夠相對于所述工作臺三維移動，所述材料供給單元具備沿重力方向供給規定量的所述被燒結材料的材料吐出部，所述能量照射單元具備射出所述能量的能量照射部，所述材料吐出部和所述能量照射部被一個保持單元保持。

根據本應用例的三維形成裝置，由于向形成所形成的三維形狀造型物的形狀的區域供給必要量的被燒結材料，通過能量照射單元向所供給的被燒結材料供給能量，因此，削減了材料供給的損耗、供給能量的損耗。

現有技術中，僅供給金屬粉末進行燒結的情況下產生的金屬微粒子間的附著力增大，成為強附著性粉體，當通過壓縮空氣等輸送、噴出的情況下，存在易于附著于流路、顯著地?fù)p害流動化的情形，減小金屬微粒子的粒徑存在局限性。但是，通過形成將經混煉金屬粉末和粘結劑而成的被燒結材料利用材料供給單元供給至工作臺上的結構，能夠防止附著于材料輸送的流路，能夠進行穩定的材料供給，能夠使用極微小的金屬粉體形成三維形狀造型物。

由于從能量照射單元照射使被燒結材料燒結程度的高能量，與被燒結材料混煉并包含在其中的溶劑等液體成分會以極短的時間蒸騰，即，爆發性地氣化，針對這種爆發性地氣化導致的金屬粉末的飛散，通過具備在燒結前能夠預先進行液體成分的蒸騰的干燥單元，能夠防止燒結時的金屬粉末的飛散。

此外，由于通過干燥單元從被吐出至工作臺上的被燒結材料中除去有利于使被燒結材料的流動性提高的液體成分，因此，能夠使得工作臺上的被燒結材料的流動性降低。因此，在吐出被燒結材料后，能夠防止被燒結材料沿工作臺上表面擴散，可以得到能夠形成精密的三維形狀造型物的三維形成裝置。

此外，在本應用例中，所謂“能夠燒結”中的燒結是指，通過向供給材料供給能量，構成供給材料的粘結劑由于供給能量而蒸騰，然后剩余的金屬粉末彼此由于供給能量而金屬結合。此外，在本說明書中金屬粉末熔融結合的方式為通過供給能量而使金屬粉末結合的方式，作為燒結進行說明。

[應用例2]在上述應用例中，其特征在于，所述能量照射單元沿與所述重力方向交叉的方向照射所述能量。

根據上述應用例，不需要使材料供給單元和能量照射單元相對移動，能夠?qū)牟牧瞎┙o單元供給的被燒結材料照射燒結所必要的能量。

并且，通過使從能量照射部照射的能量線與重力方向交叉并照射，例如，能夠使在工作臺上反射的反射能量線不朝向能量照射部。從而，能夠防止反射能量線造成的能量照射部的損害。

[應用例3]在上述應用例中，其特征在于，所述材料吐出部使所述被燒結材料呈液滴狀吐出。

根據上述應用例，通過使被燒結材料形成微小的液滴狀供給至工作臺上并使其燒結，能夠作為微小形狀的燒結體的集合物形成三維形狀造型物。從而，能夠進行微細部分的形成，能夠容易地得到小型精密的三維形狀造型物。

[應用例4]在上述應用例中，其特征在于，具備多個所述能量照射部。

根據上述應用例，能夠向供給至工作臺上的被燒結材料均勻地供給能量。

[應用例5]在上述應用例中，其特征在于，所述材料供給單元具備將所述被燒結材料供給至所述材料吐出部的材料供給部，所述材料吐出部至少具備所述被燒結材料與所述工作臺相對的材料吐出口，所述材料供給單元具備多個所述材料供給部，供給至少兩種以上具有不同組成的所述被燒結材料。

根據上述應用例，能夠具備按照不同的組成而供給被燒結材料的材料供給單元，通過按照每種組成的各材料供給單元的材料供給和能量照射單元而能夠進行不同材料的燒結或熔融，能夠容易地形成由兩種以上的組成材料構成的造型物。

[應用例6]在上述應用例中，其特征在于，所述能量照射單元為激光照射單元。

根據上述應用例，能夠?qū)τ诔蔀槟繕?biāo)的供給材料集中地照射能量，能夠形成品質良好的三維形狀造型物。并且，例如能夠配合被燒結材料的種類而容易地控制照射能量的量(能級、掃描速度)，能夠得到希望的品質的三維形狀造型物。

[應用例7]在上述應用例中，其特征在于，所述干燥單元具備檢測所述干燥被燒結材料的溫度的溫度檢測單元。

根據上述應用例，與干燥單元分開地將來自能量照射單元的熱能量附加于三維形狀造型物。從而，通過具備溫度檢測單元，取得由溫度檢測單元得到的干燥對象物的區域的溫度數據，能夠?qū)母稍飭卧派涞母稍锬芰浚鐭岱派渚€(xiàn)的能量的量控制為最佳，能夠防止過干燥。

[應用例8]本應用例的三維形成方法，其特征在于，包括：?jiǎn)螌有纬晒ば蚝蛯盈B工序，所述單層形成工序通過下述工序形成單層：材料供給工序，以希望的形狀供給混煉有金屬粉末和粘結劑的被燒結材料；干燥工序，干燥通過所述材料供給工序供給的被燒結材料而形成干燥被燒結材料；以及燒結工序，向所述干燥被燒結材料供給能夠燒結所述干燥被燒結材料的能量而使所述干燥被燒結材料燒結，所述層疊工序使通過所述單層形成工序形成的第二單層層疊在通過所述單層形成工序形成的第一單層上，所述三維形成方法中，重復規定次數的所述層疊工序而形成三維形狀造型物，所述單層形成工序的所述材料供給工序中使所述被燒結材料以液滴狀吐出，并且在所述單層形成工序中，遍及規定的所述單層的形成區域進行對滴落的單位液滴狀材料進行的所述燒結工序。

根據本應用例的三維形成方法，由于向形成所形成的三維形狀造型物的形狀的區域供給必要量的被燒結材料，并通過能量照射單元向所供給的被燒結材料供給能量，因此，削減了材料供給的損耗、供給能量的損耗。

現有技術中，僅供給金屬粉末進行燒結的情況下產生的金屬微粒子間的附著力增大，成為強附著性粉體，當通過壓縮空氣等輸送、噴出的情況下，存在易于附著于流路、顯著地?fù)p害流動化的情形，減小金屬微粒子的粒徑存在局限性。但是，通過形成將經混煉金屬粉末和粘結劑而成的被燒結材料從材料供給單元供給至工作臺上的結構，能夠防止附著于材料輸送的流路，能夠使用極微小的金屬粉體形成三維形狀造型物。

由于從能量照射單元照射的使被燒結材料燒結程度的高能量，與被燒結材料混煉并包含于其中的溶劑等液體成分會以極短的時間蒸騰，即，爆 發性地氣化，針對這種爆發性地氣化導致的金屬粉末的飛散，通過具備在燒結前能夠預先進行液體成分的蒸騰的干燥單元，能夠防止燒結時的金屬粉末的飛散。

此外，由于通過干燥單元從被吐出至工作臺上的被燒結材料中除去有利于使被燒結材料的流動性提高的液體成分，因此，能夠使得工作臺上的被燒結材料的流動性降低。因此，在吐出被燒結材料后，能夠防止被燒結材料沿工作臺上表面擴散，可以得到能夠形成精密的三維形狀造型物的三維形成方法。

[應用例9]在上述應用例中，其特征在于，所述材料供給工序的所述被燒結材料的吐出方向?yàn)橹亓Ψ较颍鰺Y(jié)工序的所述能量的照射方向?yàn)榕c重力方向交叉的方向。

根據上述應用例，不需要使材料供給單元和能量照射單元相對移動，能夠?qū)牟牧瞎┙o單元供給的被燒結材料照射燒結所必要的能量。

[應用例10]在上述應用例中，其特征在于，在所述層疊工序中形成在重力方向上支撐所述單層的支撐部，所述支撐部為在所述燒結工序中未被所述能量照射的未燒結部。

根據上述應用例，在形成重力方向上未形成有三維形狀造型物的所謂突出部的情況下，通過形成支撐部作為材料供給面，能夠防止突出部的重力方向的變形，能夠形成具有希望的形狀的三維形狀造型物。

[應用例11]在上述應用例中，其特征在于，具備除去所述支撐部的支撐部除去工序。

根據上述應用例，支撐部為未燒結部的狀態且能夠容易地除去。因此，即使在任意的位置形成支撐部，也能夠得到具備正確的形狀的三維形狀造型物而無損作為完成品的三維形狀造型物的形成。

附圖說明

圖1為示出第一實施方式涉及的三維形成裝置的結構的概略構成圖。

圖2的和示出第一實施方式涉及的三維形成裝置的保持單元，(a)為側面外觀圖，(b)為從上面觀察的外觀圖。

圖3的和示出被燒結材料的干燥的概念圖，(a)為示出干燥前的狀態的放大圖，(b)為示出干燥后的狀態的放大圖。

圖4的～(e)為說明激光的照射角度和向單位材料照射的照射能量的關系的概念圖，(a)和為第一激光照射部的照射狀態圖，(c)和為第二激光照射部的照射狀態圖，(e)為(d)所示的照射區域的狀態的合成圖。

圖5為示出第二實施方式涉及的三維形成裝置的結構的概略構成圖。

圖6的和示出第二實施方式涉及的三維形成裝置的保持單元，(a)為外觀俯視圖，(b)為外觀側面圖。

圖7的為示出第三實施方式涉及的三維形成方法的流程圖，(b)為所示的單層形成工序的詳細流程圖。

圖8的～(c)為示出第三實施方式涉及的三維形成方法的工序的部分截面圖。

圖9的～(f)為示出第三實施方式涉及的三維形成方法的工序的部分截面圖。

圖10的～(c)為示出第三實施方式涉及的三維形成方法的工序的部分截面圖。

圖11的～(f)為示出第三實施方式涉及的三維形成方法的工序的部分截面圖。

圖12的和示出通過第四實施方式涉及的三維形成方法形成的三維形狀造型物，(a)為俯視外觀圖，(b)為所示的A-A'部分的截面圖。

圖13為示出第四實施方式涉及的三維形成方法的流程圖。

圖14的～(d)為示出第四實施方式涉及的三維形成方法的工序的截面圖和俯視圖。

符號說明

10基臺，11驅動裝置，20工作臺，21試料板，30頭部支撐部，31頭部，32支撐臂，40鹵素?zé)簦?0非接觸溫度計，60燈支撐部，70材料供給裝置，71材料吐出部，72材料供給單元，80激光照射裝置，81激光照射部，82激光振蕩器，100控制單元，101工作臺控制器，102燈輸出控制器，103材料供給控制器，1000三維形成裝置。

具體實施方式

以下參照附圖說明本發明涉及的實施方式。

(第一實施方式)

圖1為示出第一實施方式涉及的三維形成裝置的結構的概略構成圖。此外，本說明書的“三維形成”是指形成所謂的立體造型物，包括形成例如即使是平板狀、所謂的二維形狀的形狀但具有厚度的形狀。

如圖1所示，三維形成裝置1000具備：基臺10；以及工作臺20，通過基臺10所具備的作為驅動單元的驅動裝置11，能夠向圖示的X、Y、Z方向驅動而配備。并且，具備頭部支撐部30，該頭部支撐部30的一端部固定于基臺10，另一端部具備保持固定作為保持單元的頭部31的支撐臂32，該頭部31保持后述的材料供給單元和能量照射單元。并且，具備燈支撐部60，該燈支撐部60的一端部固定于基臺10，另一端部保持固定作為干燥單元的鹵素?zé)?0(以下稱為燈40)和用于計測在工作臺20上形成的三維造型物的形成過程中的溫度的非接觸溫度計50(以下稱為溫度計50)。此外，本實施方式中說明了通過驅動裝置11在X、Y、Z方向上驅動工作臺20的結構，但不限于此，工作臺20、頭部31只要能夠在X、Y、Z方向上相對地驅動即可。

并且，在工作臺20上，形成三維形狀造型物200的過程中的部分造型物201、202、203形成為層狀。在后述的三維形狀造型物200的形成中，由于被激光產生的熱能照射，因此，為了保護工作臺20免于受熱，可以使用具有耐熱性的試料板21，在試料板21上形成三維形狀造型物200。作為試料板21，例如通過使用陶瓷板，能夠得到高耐熱性，并且與被燒結或熔融的供給材料的反應性也低、能夠防止三維形狀造型物200的變質。 此外，在圖1中為了方便說明，例示了部分造型物201、202、203的三層，可以層疊至希望的三維形狀造型物200的形狀。

在頭部31保持有作為材料供給單元的材料供給裝置70所具備的材料吐出部71、和作為能量照射單元的激光照射裝置80所具備的作為能量照射部的激光照射部81。激光照射部81在本實施方式中具備第一激光照射部81a和第二激光照射部81b。

三維形成裝置1000具備作為控制裝置的控制單元100，該控制單元100基于從例如未圖示的個人電腦等數據輸出裝置輸出的三維形狀造型物200的造型用數據，控制上述的工作臺20、材料供給裝置70所具備的材料吐出部71、激光照射裝置80以及燈40。雖然沒有圖示，控制單元100至少具備工作臺20的驅動控制部、材料吐出部71的動作控制部、燈40的輸出控制部、及激光照射裝置80的動作控制部。并且，控制單元100具備使得工作臺20、材料吐出部71、燈40及激光照射裝置80連攜地驅動、動作的控制部。

在基臺10上能夠移動地配備的工作臺20，基于來自控制單元100的控制信號，在工作臺控制器101中生成控制工作臺20的移動開始和停止、移動方向、移動量、移動速度等的信號，發送至基臺10所具備的驅動裝置11，使得工作臺20在圖示的X、Y、Z方向上移動。

在固定于頭部31的材料吐出部71，基于來自控制單元100的控制信號，在材料供給控制器103中生成控制來自材料吐出部71的材料吐出量等的信號，根據生成的信號，從材料吐出部71吐出規定量的材料。

從材料供給裝置70所具備的材料供給單元72延伸設置作為材料供給路徑的供給管72a，該供給管72a連接于材料吐出部71。材料供給單元72中容納被燒結材料作為供給材料，該被燒結材料包含通過本實施方式涉及的三維形成裝置1000造型的三維形狀造型物200的原料。作為供給材料的被燒結材料是將作為三維形狀造型物200的原料的金屬例如鎂(Mg)、鐵(Fe)、鈷(Co)或鉻(Cr)、鋁(Al)、鈦(Ti)、鎳(Ni)的單體粉末 或包含一種以上這些金屬的合金等的混合粉末與溶劑和作為粘結劑的增粘劑混煉而得到的漿狀(或膏狀)的混合材料。

此外，金屬粉末優選平均粒徑為10μm以下，作為溶劑或者分散劑，除了例如蒸餾水、純水、RO水等各種水之外，還可以例舉：甲醇、乙醇、2-丙醇、1-丁醇、2-丁醇、辛醇、乙二醇、二乙二醇、甘油等醇類；乙二醇單甲醚(甲基溶纖劑)、乙二醇單乙醚(乙基溶纖劑)、乙二醇單苯醚(苯基溶纖劑)等醚類(溶纖劑類)；乙酸甲酯、乙酸乙酯、乙酸丁酯、甲酸乙酯等酯類；丙酮、甲基乙基酮、二乙基酮、甲基異丁基酮、甲基異丙基酮、環己酮等酮類；戊烷、己烷、辛烷等脂肪烴類；環己烷、甲基環己烷等環烴類；苯、甲苯、二甲苯、己基苯、丁基苯、辛基苯、壬苯、癸苯、十一烷基苯、十二烷基苯、十三烷基苯、十四烷基苯等具有長鏈烷基和苯環的芳香烴類；二氯甲烷、氯仿、四氯化碳、1,2-二氯乙烷等鹵代烴類；吡啶、吡嗪、呋喃、吡咯、噻吩、甲基吡咯烷酮等芳香族雜環化合物類；乙腈、丙腈、丙烯腈等腈類；N,N-二甲基甲酰胺、N,N-二甲基乙酰胺等酰胺類；羧酸鹽或者其它各種油類等。

作為增粘劑只要可溶于上述的溶劑或者分散劑則沒有限定。例如，可以使用丙烯酸樹脂、環氧樹脂、硅酮樹脂、纖維素樹脂、合成樹脂等。并且，也可以使用PLA(聚乳酸)、PA(聚酰胺)、PPS(聚苯硫醚)等熱塑性樹脂。在使用熱塑性樹脂的情況下，通過加熱材料吐出部71及材料供給單元72，能夠維持熱塑性樹脂的柔軟性。此外，作為耐熱溶劑，通過使用硅油等能夠提高流動性。

就固定于燈支撐部60的燈40而言，通過從燈40放射的熱，從材料吐出部71吐出的、滴落于試料板21上或部分造型物201、202、203的最上層的、在本例中為滴落于部分造型物203上的材料被干燥。也就是說，使液體成分從混煉有金屬粉末、溶劑或者分散劑乃至增粘劑的材料中蒸騰。因此，燈40優選朝向吐出材料從材料吐出部71滴落的滴落區域而配置。此外，作為干燥單元不限于燈40。例如可以為紅外線燈或通過高頻照射的加熱干燥、或通過加熱工作臺20而加熱部分造型物等的干燥單元。

固定于頭部31的激光照射裝置80所具備的激光照射部81，基于來自控制單元100的控制信號，通過激光振蕩器82使規定輸出的激光發生振蕩，通過激光照射部81照射激光。激光照射至從材料吐出部71吐出的供給材料，使供給材料所包含的金屬粉末燒結或熔融而固體化。本實施方式涉及的三維形成裝置1000所使用的激光沒有特別的限定，光纖激光或二氧化碳激光由于具有波長長、金屬吸收效率高的優點，因此優選使用。此外，由于輸出高、能夠縮短造型時間，因此光纖激光更為優選。

被吐出材料的最上層的部分造型物203，通過來自上述的燈40的放射熱和來自激光照射部81的激光照射熱這兩個熱源被加熱。因?yàn)椋瑸榱吮苊獗贿^(guò)度地加熱，在燈支撐部60配備有溫度計50。溫度計50能夠非接觸地測定測定對象物的溫度，測定部分造型物203的溫度并將所測定的溫度數據發送至燈輸出控制器102。然后，通過燈輸出控制器102進行如下控制：當測定的溫度比對于從材料吐出部71吐出的材料的規定的干燥溫度高的情況下，減小向燈40的供給電力，在比干燥溫度低的情況下增加供給電力。

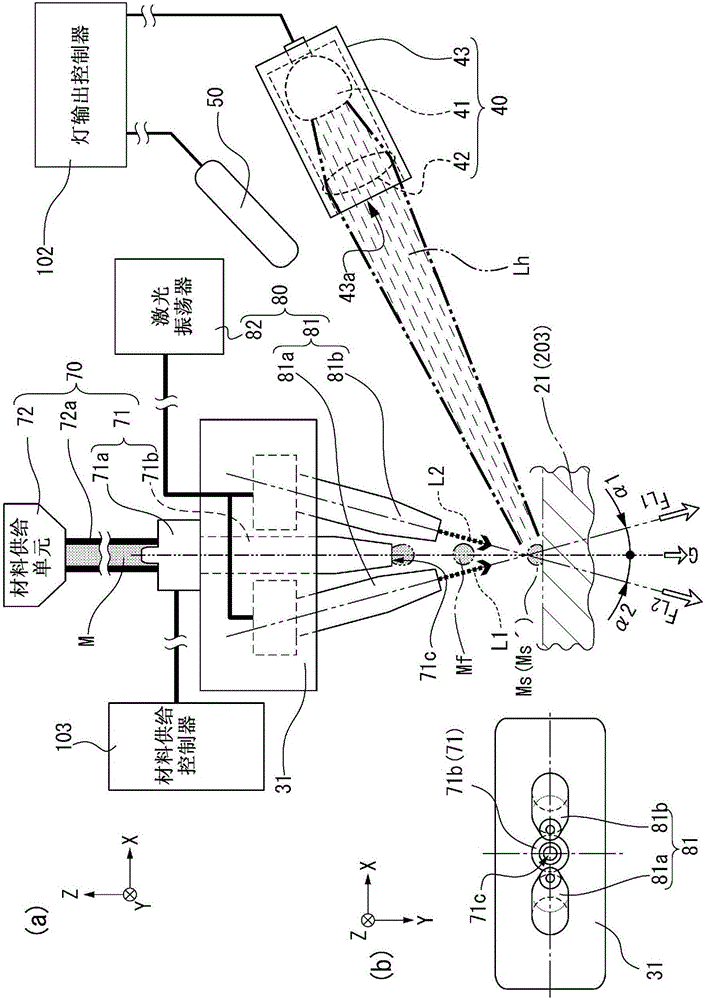

圖2的和為示出圖1所示的頭部31、頭部31所保持的材料吐出部71和激光照射部81、燈40和溫度計50的放大外觀圖，(a)為圖1所示的從Y方向箭頭方向觀察的外觀圖，(b)為從圖2的所示的試料板21觀察的、從Z方向箭頭方向觀察的外觀圖。

如圖2的所示，頭部31所保持的材料吐出部71具備吐出噴嘴71b和使規定量的材料從吐出噴嘴71b吐出的吐出驅動部71a。吐出驅動部71a連接有與材料供給單元72相連的供給管72a，經由供給管72a供給被燒結材料M。吐出驅動部71a具備未圖示的吐出驅動裝置，基于來自材料供給控制器103的控制信號，將被燒結材料M送出至吐出噴嘴71b。

從吐出噴嘴71b的材料吐出口71c(以下稱為吐出口71c)吐出的被燒結材料M成為液滴狀即大致球體形狀的材料飛翔體Mf并朝向試料板21或圖1所示的最上層的部分造型物203飛翔，滴落于試料板21或部分 造型物203，作為單位液滴狀材料Ms(以下稱為單位材料Ms)在試料板21上或部分造型物203上形成。

然后，向在試料板21上或部分造型物203上形成的單位材料Ms照射從作為干燥單元的燈40射出的熱放射線Lh，使液體成分從單位材料Ms所包含的溶劑或者分散劑乃至增粘劑等中蒸騰，單位材料Ms被干燥。此外，優選熱放射線Lh將單位材料Ms加熱至不超過單位材料Ms所包含的溶劑或者分散劑或增粘劑等所包含的液體成分的沸點的溫度。也就是說，由于加熱單位材料Ms至超過單位材料Ms所包含的溶劑或者分散劑或增粘劑等所包含的液體成分的沸點的溫度，有可能會使液體成分產生突沸，而使單位材料Ms中的金屬粉末飛散，為了防止這一情況，優選以不超過液體成分的沸點的溫度進行干燥。

如圖2的所示，燈40具備：作為熱源的光源41；集光透鏡42，使從光源41射出的熱放射線Lh匯聚于照射對象物；以及透鏡容納部43，容納光源41和集光透鏡42，具備使從集光透鏡42匯聚的熱放射線Lh射出的開口43a。此外，燈40不限于圖2的所圖示的方式，也可以為具備集光反射部(反射鏡)的光源(燈)。

圖3的和示出單位材料Ms的干燥的概念圖，圖3的為示出干燥前的狀態的放大圖，圖3的為示出干燥后的狀態的放大圖。

如圖3的所示，單位材料Ms中構成三維形狀造型物200的材料的金屬粉末Mmp與粘結劑Mb混煉，以大致均勻地分散的狀態滴落于試料板21或部分造型物203上。當向其照射從燈40射出的熱放射線Lh時，如圖3的所示，粘結劑Mb所包含的溶劑或者分散劑乃至增粘劑所包含的液體成分由于熱放射線Lh的熱量而被蒸騰，在金屬粉末Mmp的周?chē)辰Y(jié)劑Mb中包含的液體成分以外的固形成分例如包含樹脂成分的干燥后的粘結劑Mb’殘留，形成作為干燥后的干燥被燒結材料的單位材料Ms’，該單位材料Ms’中形成有與液體成分的體積相對應的空間s。空 間s形成相互連通的連通路徑Ts，該連通路徑Ts向干燥后的單位材料Ms’的外部連通。

并且，如圖2的所示，從第一激光照射部81a向干燥后的單位材料Ms’射出激光L1，從第二激光照射部81b向干燥后的單位材料Ms’射出激光L2。單位材料Ms’通過激光L1和激光L2被加熱、燒成。

此時，激光L1、L2以短時間向干燥后的單位材料Ms’付與大量的熱能，如果向圖3的所示的干燥前的單位材料Ms照射激光L1、L2的熱能，則與單位材料Ms混煉的溶劑或者分散劑乃至增粘劑所包含的液體成分有可能爆發性地蒸騰而使金屬粉末Mmp飛散。但是，通過使單位材料Ms干燥而對圖3的所示的干燥后的單位材料Ms’的狀態照射激光L1、L2，則能夠避免液體成分的爆發性地蒸騰，能夠防止金屬粉末Mmp的飛散。此外，圖3的所示的干燥后的粘結劑Mb’由于激光L1、L2的熱能而被氣化、蒸騰時，通過空間s內或空間s的連通路徑Ts向單位材料Ms’的外部放出，金屬粉末Mmp能夠被燒成而燒結而不會飛散。

從吐出口71c吐出的材料飛翔體Mf優選從吐出口71c向圖示箭頭的重力方向G吐出。也就是說，通過使材料飛翔體Mf向重力方向G吐出，能夠使材料飛翔體Mf確實地向滴落位置飛翔，使單位材料Ms配置于希望的位置。然后，朝向向重力方向G吐出而滴落并被干燥的單位材料Ms’照射的激光L1、L2向與重力方向G交叉的方向，即、激光L1從第一激光照射部81a向與重力方向G成角度α1的圖示的照射方向F_L1射出，照射向單位材料Ms。同樣地，激光L2從第二激光照射部81b向與重力方向G成角度α2的圖示的照射方向F_L2射出，照射單位材料Ms’。

如上所述，向通過燈40加熱干燥的干燥后的單位材料Ms’照射激光L1、L2，從而，來自加熱干燥的燈40的熱放射線Lh和激光L1、L2的熱能集中于接受激光L1、L2的照射的單位材料Ms’的附近，導致接下來吐出的單位材料Ms有可能超過干燥溫度。因此，通過溫度計50測定接下來吐出的單位材料Ms的滴落區域的溫度，然后根據該測定溫度數據通過燈輸出控制器102控制向控制燈40所具備的光源41的輸出電力，從而，能 夠使接下來吐出的單位材料Ms的滴落區域的溫度控制在規定的溫度范圍。

如上所述，本實施方式涉及的三維形成裝置1000所具備的材料供給裝置70使液滴狀的材料飛翔體Mf從材料吐出部71吐出。如果為現有技術的使金屬微粉末從材料供給口吐出并通過激光等的能量線燒結的方式，則成為粒子間的附著力增大的所謂的強附著性粉體，例如如果通過壓縮空氣等輸送、噴出，則易于附著于流路而顯著損害流動化。但是，在本實施方式中，作為材料的被燒結材料M使用通過混煉平均粒徑為10μm以下的金屬微粉末、溶劑、增粘劑而成的混煉材料，能夠賦予優異的流動性。

并且，通過賦予高流動性，能夠使微少量的被燒結材料M形成液滴狀而從材料吐出部71的吐出口71c吐出，能夠使單位材料Ms配置在試料板21上或部分造型物203上。并且，通過燈40使單位材料Ms干燥而形成干燥后的單位材料Ms’，能夠抑制滴落后的單位材料Ms’的變形，例如，能夠抑制潰散或沿著試料板21或部分造型物203的上表面的流動等。也就是說，能夠形成作為微少量的造型的連續體的微細的三維造型物。

此外，由于以朝向形成有單位材料Ms的位置的方式向與重力方向交叉的F_L1、F_L2方向照射激光L1、L2，因此，能夠向單位材料Ms照射激光L1、L2而無需使頭部31與試料板21或部分造型物203的相對位置移動。

并且，通過在激光L1、L2照射前利用燈40干燥單位材料Ms而形成干燥后的單位材料Ms’，即使通過激光L1、L2的短時間的高能照射也不會使單位材料Ms’所包含的金屬粉末Mmp飛散。從而，能夠形成高精度的三維形狀造型物200。

圖4的～(e)為說明激光L1、L2的照射角度α1、α2和向單位材料Ms照射的照射能量的關系的概念圖。圖4的和圖4的為第一激光照射部81a和從第一激光照射部81a射出的激光L1的照射狀態圖，圖4的和圖4的為第二激光照射部81b和從第二激光照射部81b射出的激光L2的照射狀態圖。此外，圖4的為激光L1、 L2所照射的照射區域的狀態，即將圖4的、(d)合成繪制而得到的圖。

如圖4的所示，從第一激光照射部81a朝向試料板21或部分造型物203的上表面，向與重力方向G成角度α1的F_L1方向射出激光L1。從第一激光照射部81a射出的激光L1，在與其射出方向F_L1正交的面的截面中，形成大致圓形狀的激光照射形狀L1d。當激光L1到達試料板21或部分造型物203的上表面時，由于照射方向F_L1傾斜角度α1，激光照射形狀L1d如圖4的所示成為橢圓形狀的激光照射形狀L1s。

同樣地，在第二激光照射部81b中，如圖4的所示，從第二激光照射部81b朝向試料板21或部分造型物203的上表面，向與重力方向G成角度α2的F_L2方向射出激光L2。從第二激光照射部81b射出的激光L2，在與其射出方向F_L2正交的面的截面中，形成大致圓形狀的激光照射形狀L2d。當激光L2到達試料板21或部分造型物203的上表面時，由于照射方向F_L2傾斜角度α2，激光照射形狀L2d如圖4的所示成為橢圓形狀的激光照射形狀L2s。并且，如圖4的所示，以滴落于試料板21或部分造型物203上表面并被干燥的單位材料Ms’(參照?qǐng)D2的和)配置于激光照射形狀L1s、L2S的區域內的方式照射激光L1、L2。

此外，如上所述，通過向與重力方向G交叉的方向F_L1、F_L2照射激光L1、L2，被試料板21或部分造型物203反射的反射激光Lr1、Lr2，如圖4的、(c)所示，相對于重力方向G的軸向向相反角度方向前進。從而，激光L1、L2的反射激光Lr1、Lr2不會朝向激光照射部81a、81b而能夠防止激光照射部81a、81b的損傷。

此外，上述第一實施方式涉及的三維形成裝置1000為具備兩個激光照射部81a、81b的結構，但不限于此。例如，可以具備一個激光照射部或三個以上的激光照射部。此外，以激光L1、L2向與重力方向G交叉的方向F_L1、F_L2照射的方式使激光照射部81a、81b安裝于頭部31，但不限于此。此外，在本實施方式涉及的三維形成裝置1000中，說明了使用激 光L1、L2作為照射的能源的方式，但不限于。只要為供給使被燒結材料M燒結的熱量的單元，例如可以為高頻波、鹵素?zé)舻取?/p>

(第二實施方式)

圖5示出通過多個被燒結材料形成三維造型物的第二實施方式所涉及的三維形成裝置2000的概略構成圖。此外，圖6的和示出頭部231的詳細構成，(a)為頭部231的從圖5的圖上方觀察的沿Z軸的外觀俯視圖，(b)為X軸方向的外觀側視圖。此外，在三維形成裝置2000中，與第一實施方式涉及的三維形成裝置1000的材料供給裝置70的結構不同，對于相同構成要素付與相同符號并省略說明。

如圖5所示，第二實施方式涉及的三維形成裝置2000，具備作為材料供給單元的第一材料供給裝置240和第二材料供給裝置250。第一材料供給裝置240具備：第一材料供給單元242、第一供給管242a、與第一供給管242a相連且被頭部231保持的第一材料吐出部241。同樣地，第二材料供給裝置250具備：第二材料供給單元252、第二供給管252a、與第二供給管252a相連且被頭部231保持的第二材料吐出部251。

如圖6的所示，頭部231在頭部主體231a具備可動頭部231b。可動頭部231b，在本實施方式中，具備能夠旋轉驅動地配置于頭部主體231a的驅動螺紋軸231c和旋轉驅動驅動螺紋軸231c的驅動裝置232。可動頭部231b具備螺紋嵌合部，該螺紋嵌合部使可動頭部231b與旋轉的驅動螺紋軸231c的旋轉方向R相對應地向Y軸方向的圖示的S方向進行往復運動。

第一吐出噴嘴241b和第二吐出噴嘴251b保持于可動頭部231b。激光照射裝置80所具備的第一激光照射部81a和第二激光照射部81b保持于頭部體231a。

圖6的和所示的本實施方式涉及的三維形成裝置2000的頭部231的狀態為以與激光照射部81a、81b的照射位置相對應的方式使可動頭部231b移動而配置第二吐出噴嘴251b。如圖6的所示，從材料供給控制器260輸入基于對第二材料供給裝置250供給材料的指令，使 驅動裝置232驅動驅動螺紋軸231c，使可動頭部231b移動至規定的位置的信號，而使可動頭部231b移動。并且，當可動頭部231b到達規定的位置后，向第二材料吐出部251所具備的吐出驅動部251a輸入材料吐出驅動信號，從第二吐出噴嘴251b吐出第二材料供給單元252所容納的材料。

然后，過渡至通過第一材料供給裝置240進行材料供給的情況，從材料供給控制器260發出使來自第二材料供給裝置250的材料供給停止的信號，并輸入使驅動裝置232驅動驅動螺紋軸231c，使可動頭部231b移動至規定的位置的信號，而使可動頭部231b移動。并且，當可動頭部231b到達規定的位置后，向第一材料吐出部241所具備的吐出驅動部241a輸入材料吐出驅動信號，從吐出噴嘴241b吐出第一材料供給單元242所容納的材料。

如此，通過使可動頭部231b沿S方向往復移動，能夠使希望的被燒結材料從第一材料供給裝置240或第二材料供給裝置250吐出至來自激光照射部81a、81b的激光L1、L2的照射區域。此外，在本實施方式中說明了使兩種被燒結材料吐出的方式，但不限于此，可以根據材料種類配備多個材料供給裝置。

此外，說明了在本實施方式涉及的三維形成裝置2000中與兩種被燒結材料相對應地配備第一材料吐出部241和第二材料吐出部251的方式，雖然沒有圖示，例如通過在第一實施方式涉及的三維形成裝置1000的構成的供給管42a的中途設置能夠切換供給材料的流路切換裝置，能夠從一個材料吐出部71吐出多種被燒結材料。

(第三實施方式)

作為第三實施方式，說明使用第一實施方式涉及的三維形成裝置1000形成三維形狀造型物的三維形成方法。圖7的為示出第三實施方式涉及的三維形成方法的流程圖，圖7的為圖7的所示的單層形成工序(S300)的詳細流程圖。此外，圖8的～(c)及圖9的～(f)為說明本實施方式涉及的三維形成方法的部分截面圖。

(三維造型用數據取得工序)

如圖7的所示，本實施方式涉及的三維形成方法，執行如下三維造型用數據取得工序(S100)：從未圖示的例如個人電腦等將三維形狀造型物200的三維造型用數據取得至控制單元100(參照?qǐng)D1)。作為在三維造型用數據取得工序(S100)中取得的三維造型用數據，從控制單元100向工作臺控制器101、材料供給控制器103、激光振蕩器82、燈輸出控制器102發送控制數據，過渡至層疊開始工序。

(層疊開始工序)

在層疊開始工序(S200)中，如表示三維形成方法的圖8的所示，相對于在工作臺20上載置的試料板21，在規定的相對位置配置頭部31。此時，在XY平面(參照?qǐng)D1)中，具備試料板21的工作臺20被移動，使得作為從材料吐出部71的吐出噴嘴71b的吐出口71c吐出的液滴狀的被燒結材料的材料飛翔體Mf(參照?qǐng)D2的和)滴落于作為基于上述的三維造型用數據的造型的起點的工作臺20的坐標位置P11(x₁₁,y₁₁)，開始三維造型物的形成，過渡至單層形成工序。

(單層形成工序)

單層形成工序(S300)，如圖7的所示，包括材料供給工序(S310)、干燥工序(S320)、以及燒結工序(S330)。首先，作為材料供給工序(S310)，如圖8的所示，通過層疊開始工序(S200)試料板21移動使得被頭部31保持的吐出噴嘴71b與作為規定的位置的P11(x₁₁,y₁₁)位置相對，作為被燒結材料的供給材料90作為液滴狀的材料飛翔體91從吐出噴嘴71b的吐出口71c沿重力方向朝向試料板21上吐出(參照?qǐng)D2的和)。供給材料90是將作為三維形狀造型物200的原料的金屬例如不銹鋼、鈦合金的單體粉末，或者合金化困難的不銹鋼和銅(Cu)、或不銹鋼和鈦合金或鈦合金和鈷(Co)或鉻(Cr)等的混合粉末與溶劑和作為粘結劑的增粘劑混煉，調整為漿狀(或膏狀)而得到的。

材料飛翔體91滴落于試料板21的上表面21a，在上表面21a的P11(x₁₁,y₁₁)位置形成作為單位液滴狀材料92(以下稱為單位材料92)，材料供給工序(S310)結束。材料飛翔體91從吐出口71c沿重力方向吐出、 飛翔，從而，能夠使單位材料92準確地滴落于應該滴落的P11(x₁₁,y₁₁)位置。

然后，過渡至干燥工序(S320)。干燥工序(S320)如圖8的所示，從燈40朝向通過材料供給工序(S310)而滴落于試料板21的上表面21a的單位材料92照射熱放射線Lh。此時，通過溫度計50測定試料板21的上表面21a的溫度，控制輸入燈40的電力，使成為規定的干燥溫度的熱放射線Lh的能量照射至單位材料92。由此，形成作為液體成分蒸騰干燥而成的干燥后的干燥被燒結材料的單位材料93。從而，形成與干燥前的單位材料92相比流動性差的干燥后的單位材料93，沿著上表面21a濡濕擴展得以抑制，能夠確保單位材料93從試料板21的上表面21a起算的高度h1(即隆起量)。

此外，優選熱放射線Lh將單位材料92加熱至不超過單位材料92所包含的溶劑或者分散劑或增粘劑等所包含的液體成分的沸點的溫度。也就是說，由于加熱單位材料92至超過單位材料92所包含的溶劑或者分散劑或增粘劑等所包含的液體成分的沸點的溫度，有可能使液體成分產生突沸，使單位材料92中的金屬粉末飛散，因此，為了防止這一情況，優選以不超過液體成分的沸點的溫度進行干燥。

單位材料93經由干燥工序(S320)而配設于上表面21a后，開始燒結工序(S330)。燒結工序(S330)如圖9的所示，激光L1、L2從激光照射部81a、81b朝向單位材料93以與重力方向交叉的方式照射(參照?qǐng)D2的和)。由于激光L1、L2所具有的能量(熱)，單位材料93所包含的干燥后的粘結劑Mb’(參照?qǐng)D3的)蒸騰，通過金屬粉末的粒子彼此結合，所謂的被燒結或被熔融結合，從而成為金屬塊的單位燒結體94而形成于P11(x₁₁,y₁₁)位置。激光L1、L2的照射根據干燥后的單位材料93的材料組成、體積等條件而設定照射量，在所設定的照射量照射至單位材料93之后，停止照射。

如后所述，重復上述的材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，在本例中形成作為第一單層的第一層的部分造型物201。 部分造型物201中，隨著工作臺20的移動重復m次上述的材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，第m次的單位燒結體94在成為部分造型物201的端部的工作臺20的坐標P_END＝P1m(x_1m,y_1m)位置形成。

因此，當在P11(x₁₁,y₁₁)位置形成單位燒結體94時，執行形成路徑確認工序(S340)，判定材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)是否到達直至形成部分造型物201為止的重復次數m次，即，吐出噴嘴71b是否到達工作臺20的坐標位置P_END＝P1m(x_1m,y_1m)。在形成路徑確認工序(S340)中，當判定為未達到重復次數m次、即吐出噴嘴71b未到達工作臺20的坐標位置P_END＝P1m(x_1m,y_1m)的“否”時，如圖9的所示，再次過渡至材料供給工序(S310)，驅動工作臺20使得吐出噴嘴71b與作為下一單位材料93的形成位置的P12(x₁₂,y₁₂)位置相對。然后，當吐出噴嘴71b與P12(x₁₂,y₁₂)位置相對后，執行材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，在P12(x₁₂,y₁₂)位置形成單位燒結體94。

然后，如圖9的所示，通過重復m次材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，形成部分造型物201。然后，確認與重復次數第m次的吐出噴嘴71b相對的工作臺20的坐標位置是否位于坐標P_END＝P1m(x_1m,y_1m)位置，判定為“是”時，單層形成工序(S300)結束。

(層疊數比較工序)

當通過單層形成工序(S300)形成作為第一單層的第一層的部分造型物201時，過渡至與通過三維造型用數據取得工序(S100)取得的造型數據相比較的層疊數比較工序(S400)。在層疊數比較工序(S400)中，將構成三維形狀造型物200的部分造型物的層疊數N與直至緊挨著層疊數比較工序(S400)之前的單層形成工序(S300)為止層疊的部分造型物的層疊數n相比較。

在層疊數比較工序(S400)中，當判定為n＝N時，判定為三維形狀造型物200的形成完成，三維形成結束。但是，當判定為n＜N時，再次從層疊開始工序(S200)開始執行。

圖10的為示出作為第二單層的第二層的部分造型物202的形成方法的截面圖。首先，如圖10的所示，再次執行層疊開始工序(S200)。此時，工作臺20以與吐出口71c及激光照射部81a、81b分開相當于第一層的部分造型物201的厚度h1的距離的方式在Z軸方向上移動。進一步，具備試料板21的工作臺20移動，使得作為從材料吐出部71的吐出噴嘴71b的吐出口71c吐出的液滴狀的被燒結材料的材料飛翔體91(參照?qǐng)D2的和。圖2的和所示的材料飛翔體Mf)滴落于作為基于三維造型用數據的第二層的造型的起點的工作臺20的坐標位置P21(x₂₁,y₂₁)，開始三維造型物的第二層的形成，過渡至第二層的層疊開始工序(S200)。

下面，與上述的示出第一層的部分造型物201的形成的圖8的～(c)、圖9的～(f)同樣地，執行單層形成工序(S300)。首先，作為材料供給工序(S310)，如圖10的所示，通過層疊開始工序(S200)試料板21隨著工作臺20的移動而移動，使得被頭部31保持的吐出噴嘴71b與作為規定的位置的P21(x₂₁,y₂₁)位置相對，作為被燒結材料的供給材料90，朝向第一層的部分造型物201的上表面201a作為液滴狀的材料飛翔體91從吐出噴嘴71b的吐出口71c吐出。

材料飛翔體91滴落于部分造型物201的上表面201a，作為單位液滴狀材料92(以下稱為單位材料92)配置于上表面201a，P21(x₂₁,y₂₁)位置的材料供給工序(S310)結束，單位材料92在部分造型物201的上表面201a形成高度h2(即隆起量)。

當單位材料92配設于部分造型物201的上表面201a后，過渡至干燥工序(S320)。干燥工序(S320)如圖10的所示，從燈40朝向通過材料供給工序(S310)而滴落于部分造型物201的上表面201a的單位材料92照射熱放射線Lh。此時，通過溫度計50測定部分造型物201的上 表面201a的溫度，控制輸入燈40的電力，使成為規定的干燥溫度的熱放射線Lh的能量照射至單位材料92。由此，形成作為液體成分蒸騰干燥而成的干燥后的單位材料93。從而，成為與干燥前的單位材料92相比流動性低的干燥后的單位材料93，沿著上表面201a濡濕擴展得以抑制，能夠確保單位材料93從部分造型物201的上表面201a起算的高度h2(即隆起量)。

單位材料93經由干燥工序(S320)而配設于上表面201a后，開始燒結工序(S330)。燒結工序(S330)如圖11的所示，從激光照射部81a、81b朝向干燥后的單位材料93照射激光L1、L2，由于激光L1、L2所具有的能量(熱)，單位材料93被燒結而成為單位燒結體94。并且，重復上述的材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，在第一層的部分造型物201的上表面201a上形成第二層的部分造型物202。部分造型物202中，隨著工作臺20的移動重復m次上述的材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，第m次的單位燒結體94在成為部分造型物202的端部的工作臺20的坐標P_END＝P2m(x_2m,y_2m)位置形成。

因此，當在P21(x₂₁,y₂₁)位置形成單位燒結體94時，執行形成路徑確認工序(S340)，判定材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)是否到達直至形成第二層的部分造型物202為止的重復次數m次，即，吐出噴嘴71b是否到達工作臺20的坐標位置P_END＝P2m(x_2m,y_2m)。在形成路徑確認工序(S340)中，當判定為未達到重復次數m次、即吐出噴嘴71b未到達工作臺20的坐標位置P_END＝P2m(x_2m,y_2m)的“否”時，如圖11的所示，再次過渡至材料供給工序(S310)，驅動工作臺20使得吐出噴嘴71b與作為下一單位材料93的形成位置的P22(x₂₂,y₂₂)位置相對。然后，當吐出噴嘴71b與P22(x₂₂,y₂₂)位置相對后，執行材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，在P22(x₂₂,y₂₂)位置形成單位燒結體94。

并且，如圖11的所示，通過重復m次材料供給工序(S310)、干燥工序(S320)和燒結工序(S330)，形成第二層的部分造型物202。 然后，確認與重復次數第m次的吐出噴嘴71b相對的工作臺20的坐標位置是否位于坐標P_END＝P2m(x_2m,y_2m)位置，判定為“是”時，第二層的單層形成工序(S300)結束。

然后，再次過渡至層疊數比較工序(S400)，重復層疊開始工序(S200)和單層形成工序(S300)直至n＝N，能夠使用第一實施方式涉及的三維形成裝置1000形成三維形狀造型物。此外，重復執行上述應用例的被稱為層疊工序的在作為第一單層的第一層的部分造型物201上形成作為第二單層的第二層的部分造型物202的層疊開始工序(S200)和單層形成工序(S300)，直至在層疊數比較工序(S400)中判定為n＝N為止。

(第四實施方式)

對于第四實施方式涉及的三維形成方法進行說明。在上述的第三實施方式涉及的三維形成方法中，三維形狀造型物具有突出部的情況下，在突出部中，在上述的單層形成工序(S300)中的材料供給工序(S310)中，由于不存在材料飛翔體91應該滴落的下層的部分造型物，因此，無法形成單位材料92(參照?qǐng)D10的)。即使以與在圖11的所示的P21(x₂₁,y₂₁)位置所形成的單位燒結體94重合地相連的方式使單位材料92滴落于P22(x₂₂,y₂₂)位置，如果不配置下層的部分造型，則有可能以向重力方向下垂的方式變形。也就是說，其原因在于干燥及燒結前的單位材料92為通過將作為原料的金屬例如不銹鋼、鈦合金的單體粉末，或者合金化困難的不銹鋼和銅(Cu)、或不銹鋼和鈦合金或鈦合金和鈷(Co)或鉻(Cr)等的混合粉末與溶劑和增粘劑混煉而得到的漿狀(或膏狀)的柔軟狀態的物質。

因此，對于通過第四實施方式涉及的三維形成方法不使突出部變形而形成三維形狀造型物的方法進行說明。此外，對于與第三實施方式涉及的三維形成方法相同的工序付與相同的符號并省略說明。此外，為了簡化說明，例示了圖12的的俯視外觀圖以及圖12的的圖12的所示的A-A'部截面圖所示的具有單純的形狀的三維形狀造型物300來說 明第四實施方式涉及的三維形成方法，但不限于該形狀，只要具有所謂的突出部的造型物均可適用。

如圖12的和所示，三維形狀造型物300在具有凹部300a的圓柱形的基部300b的凹部開口側端部具備向基部300b的外側延伸的作為突出部的凸緣部300c。為了基于第四實施方式涉及的三維形成方法形成該三維形狀造型物300，在形成過程中被除去的支撐部310在凸緣部300c的圖示下部方向的直至基部300b的底部為止的造型用數據，被加入三維形狀造型物300的三維造型用數據而制作成。

圖13為示出圖12的和所示的三維形狀造型物300的形成方法的流程圖。并且，圖14的～(d)示出基于圖13所示的流程圖的三維形狀造型物300的形成方法，圖示左側配置了部分截面圖，右側配置了俯視外觀圖。此外，在本實施方式的三維形狀造型物300中使用層疊四層而形成的示例進行說明，但不限于此。

首先，如圖14的所示，通過第三實施方式涉及的三維形成方法在未圖示的試料板21上形成作為第一層的部分造型物301。在形成部分造型物301的工序內，也形成第一層的部分支撐部311。對部分支撐部311執行通過圖8的～(c)及圖9的～(f)所說明的單層形成工序(S300)中的直至干燥工序(S320)為止的工序，不執行燒結工序(S330)，以干燥后的單位材料93的狀態、即以未燒結部或未熔融部的狀態執行單層形成工序(S300)。

接著，重復單層形成工序(S300)，如圖14的所示，形成作為第二層及第三層的部分造型物302、303。并且，在形成部分造型物302、303的工序內，也形成第二層及第三層的部分支撐部312、313。對部分支撐部312、313與部分支撐部311同樣地，執行單層形成工序(S300)中的直至干燥工序(S320)為止的工序，不執行燒結工序(S330)，以干燥后的單位材料93的狀態的集合體、即以未燒結部或未熔融部的狀態執行單層形成工序(S300)，由部分支撐部311、312、313形成支撐部310。

接著，如圖14的所示，形成在凸緣部300c形成的第四層的部分造型物304。部分造型物304以被由部分支撐部311、312、313形成的支撐部310的端面310a支撐的方式形成。通過如此形成部分造型物304，形成端面310a作為單位材料92(參照?qǐng)D8的～(c))滴落的面，從而，能夠準確地形成作為凸緣部300c的第四層的部分造型物304。

接著，如圖14的所示，造型為三維形狀造型物300后，通過支撐部除去工序(S500)從三維形狀造型物300除去支撐部310。由于支撐部310由未被燒成的材料形成，因此，作為支撐部除去工序(S500)中的支撐部310的除去方法，例如能夠進行圖14的所示的通過銳利的刃具Kn的物理的切除。或者，也可以浸漬于溶劑，溶解材料所包含的粘結劑而從三維形狀造型物300除去。

如上所述，在形成具有作為突出部的凸緣部300c的三維形狀造型物300的情況下，通過與三維形狀造型物300的形成相配合形成支撐凸緣部300c的支撐部310，能夠防止凸緣部300c向重力方向的變形。此外，圖12的和所示的支撐部310不限于圖示的以整面支撐(支持)凸緣部300c的方式，可以根據造型物的形狀、材料組成等適宜地設定形狀、大小等。

此外，本發明實施時的具體的構成在能夠達成本發明的目的的范圍內可以適當?shù)刈兏鼮槠渌难b置或方法。
