本發明涉及機加工技術領域，特別是涉及一種渦輪機匣密封環的搭接部外圓磨削方法。

背景技術：

隨著機械加工行業的發展，對于各種零部件的加工方法被不斷創新應用，其中，對于渦輪機匣密封環的搭接部加工過程中需要使用磨削加工。

現有技術中，在加工渦輪機匣密封環過程中需要通過多道工序進行依次加工，從而最終獲得尺寸合格的渦輪機匣密封環。渦輪機匣密封環具體為設有開口的環狀零件，在其開口位置具有相互搭接的兩端，此兩端構成的搭接部需要進行磨削加工，使得其搭接部的外圓光滑且符合尺寸要求，而與此同時，因搭接部的兩端在環形周圈方向的交錯深度尺寸也是決定合格率的檢驗尺寸，這導致在了對于渦輪機匣密封環進行安裝并整體磨削加工的狀態下，在搭接部達到了徑向尺寸和交錯深度尺寸的加工要去的同時，而因渦輪機匣密封環在周圈上其他位置同樣進行了磨削加工，這使得在各個位置的尺寸公差均在范圍內波動的情況下，反而對于交錯深度尺寸造成了超差的可能性，從而使得渦輪機匣密封環成為不合格的廢品。而且，整體周圈加工的方法還使得以加工搭接部為目的的加工環節中需要對于周圈均安裝定位準確，從而加工的便捷性和效率低。

以上現有技術中，對于渦輪機匣密封環的搭接部的加工便捷性和效率低，以及廢品率高等缺陷是本領域技術人員目前需要解決的技術問題。

技術實現要素：

本發明的目的是提供一種渦輪機匣密封環的搭接部外圓磨削方法，通過本發明的應用將大大降低渦輪機匣密封環因外圓磨削造成的廢品率，同時還可顯著提高搭接部的加工便捷性和效率。

為解決上述技術問題，本發明提供一種渦輪機匣密封環的搭接部外圓磨削方法，包括：

將渦輪機匣密封環嵌于安裝套；

定位所述渦輪機匣密封環的搭接部至徑向磨削區段，且定位所述渦輪機匣密封環的余部至所述徑向磨削區段的內側；

從軸向壓緊定位所述渦輪機匣密封環，退出所述安裝套；

磨削所述搭接部。

可選地，定位所述渦輪機匣密封環的余部至所述徑向磨削區段的內側，包括：

在所述余部與所述安裝套之間塞入填充物，使所述余部定位在所述徑向磨削區段的內側。

可選地，定位所述渦輪機匣密封環的余部至所述徑向磨削區段的內側，包括：

所述安裝套的限定內表面位于所述徑向磨削區段內側，所述限定內表面用于對所述渦輪機匣密封環的余部定位，應用所述安裝套定位所述渦輪機匣密封環的余部至所述徑向磨削區段的內側。

可選地，將渦輪機匣密封環嵌于安裝套，包括：

將多個所述渦輪機匣密封環成組嵌于所述安裝套。

可選地，將多個所述渦輪機匣密封環成組嵌于所述安裝套，包括：

將8至10個所述渦輪機匣密封環成組嵌于所述安裝套。

可選地，定位所述渦輪機匣密封環的搭接部至徑向磨削區段，包括：定位所述搭接部的外沿與所述安裝套的內沿之間的間隙不大于0.05毫米。

在一個關于渦輪機匣密封環的搭接部外圓磨削方法中，包括：將渦輪機匣密封環嵌于安裝套；定位渦輪機匣密封環的搭接部至徑向磨削區段，且定位渦輪機匣密封環的余部至徑向磨削區段的內側；從軸向壓緊定位渦輪機匣密封環，退出安裝套；磨削搭接部。通過以上方法，在對位于徑向磨削區段內的搭接部進行磨削過程中，因渦輪機匣密封環的余部位于徑向磨削區段的內側，因此沿周圈對渦輪機匣密封環進行磨削過程中，只是在每一圈轉動過程中對于搭接部實現了磨削，而對于渦輪機匣密封環的余部未進行磨削，由此，在磨削完成后，渦輪機匣密封環的搭接部實現了磨削加工尺寸要求，而渦輪機匣密封環的余部未實現有效磨削，在渦輪機匣密封環呈自由狀態下，渦輪機匣密封環的余部可以進行下一輪的加工，本實施方式提供的方法中，將搭接部的磨削加工與渦輪機匣密封環的余部的磨削向分離，這使得避免了因渦輪機匣密封環的余部的磨削加工而導致相配合的搭接部的總體尺寸超差，進而造成廢品的情況，同時，對于渦輪機匣密封環的余部定位在徑向磨削區段以內的操作必然相比于對余部進行精確定位在徑向磨削區段的操作更便捷。由此，通過本發明的應用將大大降低渦輪機匣密封環因外圓磨削造成的廢品率，同時還可顯著提高搭接部的加工便捷性和效率。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為本發明實施例一的方法流程圖；

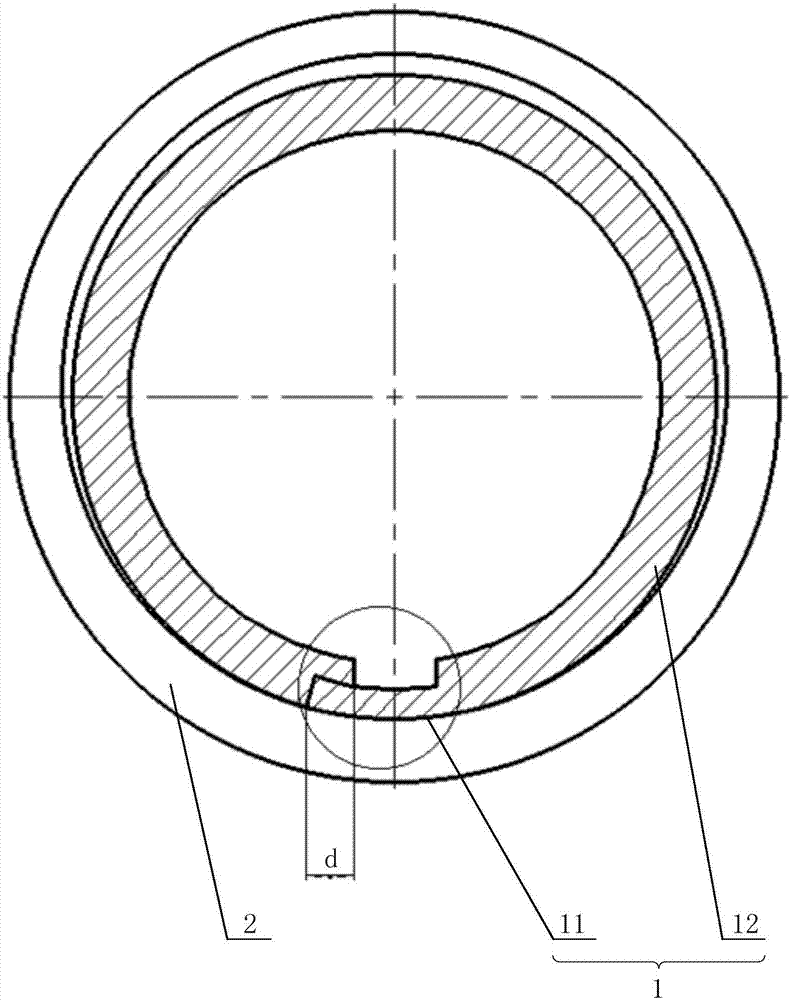

圖2為本發明結構第一示意圖；

圖3為本發明結構第二示意圖；

其中，圖2和圖3中：渦輪機匣密封環—1、搭接部—11、余部—12、安裝套—2、磨工芯棒—3。

具體實施方式

本發明的核心是提供一種渦輪機匣密封環的搭接部外圓磨削方法，通過本發明的應用將大大降低渦輪機匣密封環因外圓磨削造成的廢品率，同時還可顯著提高搭接部的加工便捷性和效率。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參考圖1至圖3，圖1為本發明實施例一的方法流程圖；圖2為本發明結構第一示意圖；圖3為本發明結構第二示意圖。

實施例一、

對于渦輪機匣密封環的搭接部外圓磨削方法，本實施例中包括：

s101、將渦輪機匣密封環1嵌于安裝套2。安裝套2是能夠在徑向?qū)u輪機匣密封環1進行嵌套定位的裝置，將渦輪機匣密封環1嵌于安裝套2，則渦輪機匣密封環1的徑向尺寸被限位。

s102、定位渦輪機匣密封環1的搭接部11至徑向磨削區段，且定位渦輪機匣密封環1的余部12至徑向磨削區段的內側。所謂徑向磨削區段，是指在本磨削過程中，相應的工具能夠?qū)u輪機匣密封環1實現磨削的圓周區段，圓周區段存在一個圓形邊界，在渦輪機匣密封環1整體構造中，位于此圓形邊界以外的部分，即，位于徑向磨削區段中的部分將被工具實現磨削，而位于徑向磨削區段內側的部分將未與工具發生接觸，避免被磨削，由此，通過定位安裝，將搭接部11定位在徑向磨削區段，而將定位渦輪機匣密封環1的余部12設于徑向磨削區段內側，這便能夠?qū)崿F(xiàn)在磨削過程中，渦輪機匣密封環1的余部12并不被磨削加工，這里所說的余部12，是指渦輪機匣密封環1在周圈范圍內除去搭接部11所占區域以外的部分，當然，余部12包括了各個位置點的渦輪機匣密封環1的外層表面的部分。

s103、從軸向壓緊定位渦輪機匣密封環1，退出安裝套2。由此，使得被定位、無法移動的渦輪機匣密封環1的周圈徑向外沿露出，這包括了渦輪機匣密封環1的搭接部11和安裝部12。需要說明的是，從軸向壓緊定位渦輪機匣密封環1通常應用的定位工具被稱為磨工芯棒3。

s104、磨削搭接部11。

通過以上方法的應用，在本磨削加工過程中，能夠?qū)崿F(xiàn)只有搭接部11被磨削，而渦輪機匣密封環1的余部12未被加工磨削的狀態。由于渦輪機匣密封環1是一個開口零件，同時，渦輪機匣密封環1的開口兩端在成品應用中需要進行搭接配合，此搭接配合結構中，一方面需要保證裝配狀態下的外徑尺寸，另一方面還需保證兩端搭接的深度d，此深度d是在環形周向上的貼合距離，而此搭接深度d的準確度需要以渦輪機匣密封環1周圈的總體外徑尺寸為基礎，在周圈外徑被加工超差的狀態下，因周圈各位置皆需要與其它結構相配合，這將導致搭接深度d尺寸的超差，因此，本實施例中，通過在對搭接部11的外徑進行磨削過程中避免了對周圈余部12的磨削，從而避免了周圈余部12被磨削超差的可能性，由此，在本磨削過程中，提高了裝配便捷性和工作效率，同時還降低了因磨削整體外圈而造成的廢品率。

在實施例一中，對于定位所述渦輪機匣密封環1的余部12至所述徑向磨削區段的內側，可以具體設置為在余部12與安裝套2之間塞入填充物，使余部12定位在徑向磨削區段的內側。本具體限定的方法中，當安裝套2的內沿輪廓恰完整地對應于徑向磨削區段，則將渦輪機匣密封環1嵌于安裝套2的結構中，渦輪機匣密封環1的余部12也處于徑向磨削區段，而通過填充物的塞入，使得填充物位于安裝套2的內沿和渦輪機匣密封環1的外邊沿之間，且填充物填充在與余部12對應的位置，由此，以安裝套2的內沿為基準，通過填充物占據的徑向空間，將渦輪機匣密封環1的余部12沿徑向向內擠壓，擠壓至徑向磨削區段的內側，如此便實現了定位渦輪機匣密封環1的余部12至徑向磨削區段的內側。請注意，塞入填充物可以通過塞入塞尺或粘貼膠布等方式，這些操作無需對余部的尺寸定位精確嚴格，這是相比于對將余部12的各個位置都進行準確調整和定位而言的，因此，操作的便捷性和效率高。

另一種方法中，對于定位渦輪機匣密封環的余部至徑向磨削區段的內側，還可以進行不同的設置，具體為應用特定的安裝套，設安裝套的限定內表面位于徑向磨削區段內側，限定內表面用于對渦輪機匣密封環的余部定位。由此，在將渦輪機匣密封環嵌于安裝套的同時，渦輪機匣密封環的余部與安裝套的限定內表面相抵接觸，則自然被限定內表面限位在了徑向磨削區段的內側，本方法中，利用了結構對應設置的安裝套而便捷地實現了定位渦輪機匣密封環的余部至徑向磨削區段的內側。請注意，安裝套對于渦輪機匣密封環的定位是周圈限位的，本實施例中，對于限定內表面的命名，是特指安裝套中與渦輪機匣密封環的余部向接觸的部分，對于安裝套中除了限定內表面以外的部分，則是對于搭接部的限定，當然，對于搭接部的定位限定是能夠?qū)⒋罱硬慷ㄎ辉陬A(yù)磨削的徑向磨削區段之中的。

對于嵌入安裝套2中的渦輪機匣密封環1，由于各個渦輪機匣密封環1的規格相同，且所需加工磨削的搭接部11所需磨削的尺寸也一致，因此，可以同時將多個渦輪機匣密封環1成組嵌于安裝套，以此提高生產效率。這其中，比較優選的數量為8至10個。

對于上述各實施例中，對于定位渦輪機匣密封環1的搭接部11至徑向磨削區段，可以具體設定為，定位搭接部11的外沿與安裝套2的內沿之間的間隙不大于0.05毫米，以此能夠?qū)崿F(xiàn)磨削精度的要求。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
