本發明屬于太陽能電池制造領域，尤其涉及一種金屬絲鍍錫方法及金屬絲鍍錫設備。

背景技術：

目前國內市場的鍍錫圓銅絲主要通過電鍍和熱浸鍍兩種方式制成。其中，采用電鍍方法獲得的鍍錫銅絲表面光潔，鍍錫層分布均勻，厚度可控，但其生產成本高，耗時耗材，而且并不環保。采用熱浸鍍錫方法制造過程簡單，操作方便，造價便宜，但是鍍錫銅絲上的鍍錫層較薄，表面粗糙，厚度不均勻，導致其焊接性能不一致，容易出現虛焊現象，最終造成通過該鍍錫銅絲串接的太陽能電池的功率損失較大。

技術實現要素：

為解決以上問題，本發明的一個目的是提出一種金屬絲鍍錫方法，通過該方法為銅絲鍍錫，可得到具有鍍層厚度較大，而且分布均勻的鍍錫銅絲，其各處焊接性能一致，可保證太陽能電池板上的細柵線與該方法制出的鍍錫銅絲之間的優良的焊接性能，提高太陽能電池表面的焊接剝離力，不會出現虛焊現象，最終降低相關的太陽能電池的功率損失。本發明的另一個目的是提出一種金屬絲鍍錫設備，用于實施本發明的所述金屬絲鍍錫方法。

為了達到上述目的，本發明采用以下技術方案予以解決。

一種金屬絲鍍錫方法，包括以下步驟：

步驟02：對金屬絲卷進行放線，并對金屬絲進行在線退火；

步驟04：將退火后的金屬絲連續通過熔融狀態下的鍍錫液；

步驟06：將金屬絲連續穿過定徑模具，通過定徑模具對金屬絲的表面上所粘的鍍錫層進行定型，制成預設直徑的鍍錫金屬絲；

步驟08：對鍍錫金屬絲進行冷卻，并將冷卻后的鍍錫金屬絲繞制成鍍錫金屬絲卷。

根據本發明的金屬絲鍍錫方法，金屬絲在放線時直接連續穿過一個加熱裝置進行退火軟化，加熱裝置內的溫度可根據金屬絲材料設置成不同的退火溫度。退火后的金屬絲連續通過熔融的鍍錫液后，金屬絲表面會粘上大量的鍍錫液，形成鍍錫層，在金屬絲穿過定徑模具的過程中，定徑模具會對鍍錫層進行定型，使其按照預設厚度均勻分布在金屬絲的表面，以此制成所需的預設直徑的鍍錫金屬絲，然后再對鍍錫金屬絲進行冷卻，使鍍錫金屬絲表面的鍍錫層凝固成型，最后再將凝固好的鍍錫金屬絲進行繞制繞制成便于存放和運輸?shù)腻冨a金屬絲卷。本發明的金屬絲鍍錫方法主要通過定徑模具對通過鍍錫液的金屬絲進行定型，可得到具有鍍層厚度較大，而且分布均勻的鍍錫金屬絲，其各處焊接性能一致，可用于對太陽能電池塊進行串焊，可提高太陽能電池表面的焊接剝離力，不會出現虛焊現象，可降低太陽能電池的功率損失。

作為優選的，在步驟06中，所述定徑模具上設置有預設直徑的勻錫通孔，勻錫通孔的中心線保持豎直，使所述金屬絲豎直向上穿過所述勻錫通孔的中心位置，通過勻錫通孔刮掉多余的鍍錫料并使鍍錫料在金屬絲上分布均勻。

根據本發明的金屬絲鍍錫方法，金屬絲通過鍍錫液后形成的鍍錫金屬絲在連續穿過定徑模具上的預設直徑的勻錫通孔時，其表面多余的鍍錫料會被勻錫通孔刮掉，使鍍錫金屬絲的直徑達到預設直徑，其各處的鍍錫層分布均勻，厚度相同。

作為優選的，所述定徑模具的下方設置保溫裝置，金屬絲穿過所述定徑模具前穿過保溫裝置進行保溫。

根據本發明的金屬絲鍍錫方法，保溫裝置為金屬絲上的鍍錫層提供熱量，可防止金屬絲上的鍍錫層在進入定徑模具前冷卻硬化，使鍍錫金屬絲可穿過定徑模具上的勻錫通孔后達到預設直徑。

作為優選的，所述保溫裝置內的溫度范圍為180-240℃。

根據本發明的金屬絲鍍錫方法，多種不同品種的鍍錫合金的熔化溫度都處于180-240℃的范圍內，在此溫度范圍內可保證鍍錫金屬絲上的鍍錫料在進入定徑模具前不會冷卻硬化。

作為優選的，在步驟04中，金屬絲通處鍍錫液時保持繃緊狀態豎直向上傳遞。

根據本發明的金屬絲鍍錫方法，通過鍍錫液的金屬絲在保持豎直向上時，其表面的鍍錫液不會因形成液滴低落而造成金屬絲表面的鍍錫液不足的現象。在從鍍錫液中取出金屬絲時需要經金屬絲繃緊，可避免因金屬絲晃動而將鍍錫液灑落，可避免金屬絲表面的鍍錫液不足的情況發生。

作為優選的，將金屬絲從鍍錫液從鍍錫液中取出時刮掉金屬絲上的所粘的鍍錫渣。

根據本發明的金屬絲鍍錫方法，鍍錫液的表面常因熱量散失而形成一層度錫渣皮，金屬絲在連續向上運動時會將鍍錫渣皮粘上，不利于鍍錫液在金屬絲表面的均勻分布，因此需要設置浮模等工具將金屬絲上的度錫渣刮去，浮模上設置有刮錫通孔，金屬絲穿過浮模上的刮錫通孔即可將鍍錫渣刮掉。

作為優選的，在步驟08中，在所述定徑模具的上方設置冷卻裝置，通過所述冷卻裝置對鍍錫金屬絲的表面的鍍錫層的溫度冷卻至80℃以下。

根據本發明的金屬絲鍍錫方法，冷卻裝置一般采用風扇，風扇可對鍍錫銅絲進行吹風冷卻，使鍍錫銅絲表面的鍍錫層在鍍錫銅絲被繞制成卷前就冷卻硬化，使其鍍錫層在被鍍錫銅絲被繞制成卷時不會受到影響。

一種金屬絲鍍錫設備，用于以上任一項所述的金屬絲鍍錫方法，包括：機架、所述定徑模具、錫爐和冷卻裝置，所述機架上設置有進線繞輪和出線繞輪，所述進線繞輪和所述出線繞輪分布設置在所述機架的下部和上部，所述金屬絲從所述進線繞輪的輪面的下部繞過后又從所述出線繞輪的輪面的上部繞過；所述定徑模具設置在所述進行繞輪和所述出線繞輪之間，所述定徑模具上設置有所述勻錫通孔，所述金屬絲穿過所述勻錫通孔；所述錫爐設置在所述機架的下部，所述錫爐上設置有錫槽，所述錫槽中盛裝有鍍錫液，所述進線繞輪的輪面的下部伸入所述錫槽中；所述冷卻裝置設置在所述定徑模具與所述出線繞輪之間，所述冷卻裝置包括豎直排列的多個風扇，每個所述風扇的吹風口正對所述金屬絲。

根據本發明的金屬絲鍍錫設備，進線繞輪和出線繞輪分別設置在機架的下部和上部，進線繞輪和出線繞輪的輪周上都設置有溝槽，金屬絲從進線繞輪的下部的溝槽繞過后又從出線繞輪的上部的溝槽繞過，機架的下部還設置有錫爐，進線繞輪位于錫爐上盛有鍍錫液的鍍錫槽內，金屬絲從進線繞輪繞過時會粘上鍍錫液，鍍錫液冷卻后將形成鍍錫層。由于金屬絲自身與勻錫通孔保持同軸心，金屬絲上的鍍錫液在金屬絲經過定徑模具上的勻錫通孔時會被勻錫通孔的邊沿限制，使鍍錫液在金屬絲上分布均勻，定徑模具與出線繞輪之間的冷卻裝置通過風扇對金屬絲上的鍍錫液進行吹風冷卻，鍍錫液冷卻后將形成表面光滑厚度均勻的鍍錫層，使鍍錫后的金屬絲在各個方向上的焊接性能都一致，在焊接時不會出現虛焊現象。并且鍍錫后的金屬絲的直徑將與勻錫通孔相等，通過增大勻錫通孔的直徑即可加厚鍍錫層，進一步提高鍍錫金屬絲的焊接性能。

作為優選的，所述勻錫通孔包括從下至上依次相連通的下喇叭孔、直通孔和上喇叭孔，所述下喇叭孔的小口與所述直通孔的下端口連通，所述上喇叭孔的小口與所述直通孔的上端口連通，所述預設直徑等于所述直通孔的直徑。

根據本發明的金屬絲鍍錫設備，勻錫通孔靠近下端口的部分為下喇叭孔，中部為直通孔，下喇叭孔的直徑縮小至直通孔的直徑，隨著下喇叭孔的直徑的收縮，可逐漸刮掉金屬絲上多余的鍍錫料，直通孔的內徑為鍍錫金屬絲的預設直徑，上喇叭孔可盛接金屬絲傳遞出定徑模具時所滑落的鍍錫料，并使之積聚到直通孔的上端口的部位，為每部分被傳送出定徑模具的金屬絲再次補錫，使之表面的鍍錫層保持光滑，還可彌補鍍錫層因受冷收縮所減小的厚度。

作為優選的，所述定徑模具的數量為多個，每個所述定徑模具上都設置有不同預設直徑的勻錫通孔，多個所述定徑模具根據其各自的勻錫通孔的預設直徑的大小從大到小依次沿鍍錫金屬絲的運動方向排列。

根據本發明的金屬絲鍍錫設備，多個定徑模具中每個定徑模具的勻錫通孔都有不同的預設直徑，每個不同預設直徑的勻錫通孔都可將鍍錫層的厚度減小到一定程度，直至排列在最上方的定徑模具的勻錫通孔將金屬絲的鍍錫層的厚度減小到最終設計厚度。

說明書附圖

下面結合附圖和具體實施例對本發明做進一步詳細說明。

圖1是本發明的金屬絲鍍錫方法的步驟框圖；

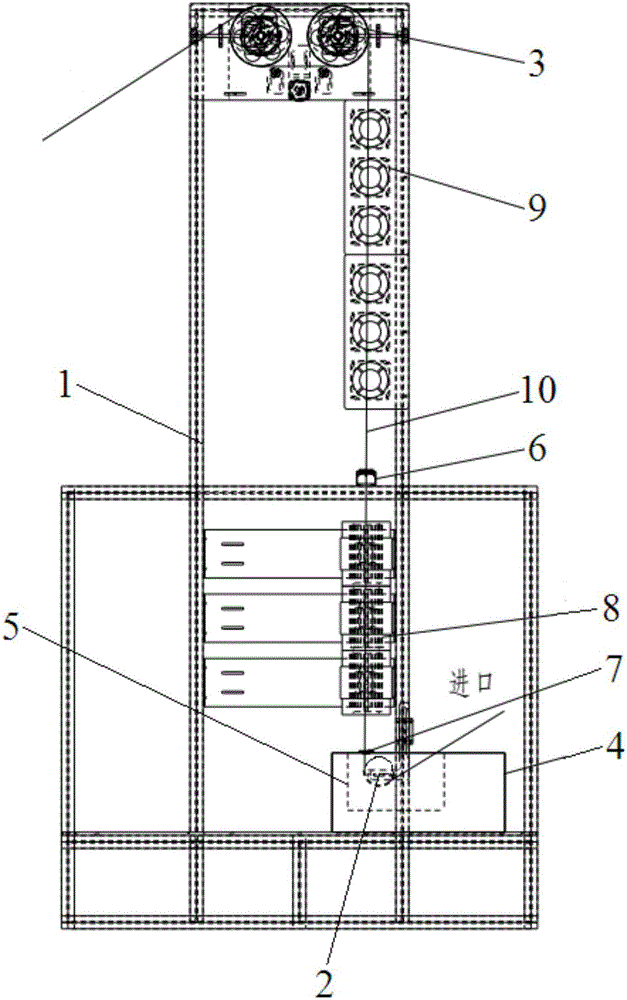

圖2是本發明的金屬絲鍍錫設備的一種實施例的結構示意圖。

在圖2中：1機架，2進線繞輪，3出線繞輪，4錫爐，5錫槽，6定徑模具，7浮模，8保溫筒，9風扇，10銅絲。

具體實施方式

為了能更清楚地理解本發明的上述目的、特征和優點，下面結合本發明的第二方面的實施例提供的金屬絲鍍錫設備對本發明的第一方面的實施例提供的一種金屬絲鍍錫方法進行進一步的詳細描述。在以下任一項實施例中，金屬絲選用銅絲10。

參考圖1和圖2，在步驟02至步驟08中，銅絲卷被裝入放線機進行放線，在放線的過程中對銅絲10進行在線退火；退火后的銅絲10從進線繞輪2的下方繞過，由于進線繞輪2伸入錫爐4上的錫槽5內，銅絲10在繞過進線繞輪2時連續通過熔融狀態下的鍍錫液形成鍍錫銅絲；鍍錫銅絲繞過進線繞輪2后連續穿過定徑模具6，通過定徑模具6對鍍錫銅絲的表面上的鍍錫層進行定型，使鍍錫銅絲被加工成預設直徑；鍍錫銅絲穿過冷卻裝置后從出線繞輪3的上方繞出，最后通入卷線機被繞制成鍍錫銅絲卷。

在以上實施例中，銅絲10在放線時直接連續穿過一個加熱裝置進行退火軟化，加熱裝置內的溫度可根據銅絲10材料設置成不同的退火溫度。退火后的銅絲10連續通過熔融的鍍錫液時表面會粘上大量的鍍錫液，形成鍍錫銅絲，鍍錫在銅絲穿過定徑模具6的過程中，定徑模具6會對鍍錫層進行定型，使其按照預設厚度均勻分布，以此制成所需的預設直徑的鍍錫銅絲，然后再通過風扇9對鍍錫銅絲進行冷卻，使鍍錫銅絲表面的鍍錫層凝固成型，最后再將凝固好的鍍錫銅絲進行繞制繞制成便于存放和運輸?shù)腻冨a銅絲卷。本發明的金屬絲鍍錫方法主要通過定徑模具6對通過鍍錫液的鍍錫銅絲進行定型，可得到具有鍍層厚度較大，而且分布均勻的鍍錫銅絲，其各處焊接性能一致，在對太陽能電池塊進行串焊時，可提高太陽能電池表面的焊接剝離力，不會出現虛焊現象，可降低太陽能電池的功率損失。

根據本發明的一種實施例，定徑模具6上設置有預設直徑的勻錫通孔，勻錫通孔的中心線保持豎直，使所述金屬絲豎直向上穿過所述勻錫通孔的中心位置，通過勻錫通孔刮掉多余的鍍錫料并使鍍錫料在鍍錫銅絲上分布均勻。

在該技術方案中，銅絲10通過鍍錫液后形成的鍍錫銅絲在連續穿過定徑模具6上的預設直徑的勻錫通孔時，其表面多余的鍍錫料會被勻錫通孔刮掉，使鍍錫銅絲的直徑達到預設直徑，其各處的鍍錫層分布均勻，厚度相同。

根據本發明的一種實施例，所述定徑模具6的下方設置保溫裝置，金屬絲穿過所述定徑模具6前穿過保溫裝置進行保溫。

在該技術方案中，保溫裝置為鍍錫銅絲上的鍍錫層提供熱量，可防止鍍錫銅絲上的鍍錫層在進入定徑模具6前冷卻硬化，使鍍錫銅絲可穿過定徑模具6上的勻錫通孔后達到預設直徑。

根據本發明的一種實施例，所述保溫裝置內的溫度范圍為180-240℃。

在該技術方案中，多種不同品種的鍍錫合金的熔化溫度都處于180-240℃的范圍內，在此溫度范圍內可保證鍍錫銅絲上的鍍錫料在進入定徑模具6前不會冷卻硬化。

根據本發明的一種實施例，在步驟04中，金屬絲通處鍍錫液時保持繃緊狀態豎直向上傳遞。

在該技術方案中，通過鍍錫液的銅絲10在保持豎直向上時，其表面的鍍錫液不會因形成液滴低落而造成銅絲10表面的鍍錫液不足的現象。在從鍍錫液中取出銅絲10時需要經銅絲10繃緊，可避免因銅絲10晃動而將鍍錫液灑落，可避免銅絲10表面的鍍錫液不足的情況發生。

根據本發明的一種實施例，將金屬絲從鍍錫液從鍍錫液中取出時刮掉金屬絲上的所粘的鍍錫渣。

在該技術方案中，鍍錫液的表面常因熱量散失而形成一層度錫渣皮，銅絲10在連續向上運動時會將鍍錫渣皮粘上，不利于鍍錫液在銅絲10表面的均勻分布，因此需要設置浮模7等工具將銅絲10上的度錫渣刮去，浮模7上設置有刮錫通孔，銅絲10穿過浮模7上的刮錫通孔即可將鍍錫渣刮掉。

根據本發明的一種實施例，在步驟08中，在所述定徑模具6的上方設置冷卻裝置，通過所述冷卻裝置將金屬絲的表面的鍍錫層的溫度冷卻至80℃以下。

在該技術方案中，冷卻裝置一般采用風扇9，風扇9可對鍍錫銅絲進行吹風冷卻，使其表面的鍍錫層快速冷卻硬化，使其鍍錫層在被鍍錫銅絲被繞制成卷時不會受到影響。

本發明的第二方面的實施例提供一種金屬絲鍍錫設備，用于以上任一項所述的金屬絲鍍錫方法，包括機架1、所述定徑模具6、錫爐4和冷卻裝置，所述機架1上設置有進線繞輪2和出線繞輪3，所述進線繞輪2和所述出線繞輪3分別分布設置在所述機架1的下部和上部，所述銅絲10從所述進線繞輪2的輪面的下部繞過后又從所述出線繞輪3的輪面的上部繞過；所述定徑模具6設置在所述進行繞輪和所述出線繞輪3之間，所述定徑模具6上設置有所述勻錫通孔，所述金屬絲穿過所述勻錫通孔；所述錫爐4設置在所述機架1的下部，所述錫爐4上設置有錫槽5，所述錫槽5中盛裝有鍍錫液，所述進線繞輪2的輪面的下部伸入所述錫槽5中；所述冷卻裝置設置在所述定徑模具6與所述出線繞輪3之間，所述冷卻裝置包括豎直排列的多個風扇9，每個所述風扇9的吹風口正對所述金屬絲。

根據本發明的一種實施例，進線繞輪2和出線繞輪3分別設置在機架1的下部和上部，進線繞輪2和出線繞輪3的輪周上都設置有溝槽，銅絲10從進線繞輪2的下部的溝槽繞過后又從出線繞輪3的上部的溝槽繞過，機架1的下部還設置有錫爐4，進線繞輪2位于錫爐4上盛有鍍錫液的鍍錫槽5內，銅絲10從進線繞輪2繞過時會粘上鍍錫液形成鍍錫銅絲，鍍錫液冷卻后將形成鍍錫層。由于鍍錫銅絲中的銅絲10自身與勻錫通孔保持同軸心，鍍錫銅絲上的鍍錫液在經過定徑模具6上的勻錫通孔時會被勻錫通孔的邊沿限制，使鍍錫液在銅絲10上分布均勻，定徑模具6與出線繞輪3之間的冷卻裝置通過風扇9對銅絲10上的鍍錫液進行吹風冷卻，鍍錫液冷卻后將形成表面光滑厚度均勻的鍍錫層，使其在各個方向上的焊接性能都一致，不會出現虛焊現象。并且鍍錫銅絲的直徑將與勻錫通孔相等，通過增大勻錫通孔的直徑即可加厚鍍錫層，進一步提高鍍錫銅絲的焊接性能。

根據本發明的一種實施例，所述勻錫通孔包括從下至上依次相連通的下喇叭孔、直通孔和上喇叭孔，所述下喇叭孔的小口與所述直通孔的下端口連通，所述上喇叭孔的小口與所述直通孔的上端口連通，所述預設直徑等于所述直通孔的直徑。

在該技術方案中，勻錫通孔靠近下端口的部分為下喇叭孔，中部為直通孔，下喇叭孔的直徑縮小至直通孔的直徑，隨著下喇叭孔的直徑的收縮，可逐漸刮掉鍍錫銅絲上多余的鍍錫料，直通孔的內徑為鍍錫銅絲的預設直徑，上喇叭孔可盛接鍍錫銅絲傳遞出定徑模具6時所滑落的鍍錫料，并使之積聚到直通孔的上端口的部位，為每部分被傳送出定徑模具6的鍍錫銅絲再次補錫，使之表面的鍍錫層保持光滑，還可彌補鍍錫層因受冷收縮所減小的厚度。

根據本發明的一種實施例，所述定徑模具6的數量為多個，每個所述定徑模具6上都設置有不同預設直徑的勻錫通孔，多個所述定徑模具6根據其各自的勻錫通孔的預設直徑的大小從大到小依次沿鍍錫銅絲的運動方向排列。

在該技術方案中，多個定徑模具6中每個定徑模具6的勻錫通孔都有不同的預設直徑，每個不同預設直徑的勻錫通孔都可將鍍錫層的厚度減小到一定程度，直至排列在最上方的定徑模具6的勻錫通孔將鍍錫銅絲的鍍錫層的厚度減小到最終設計厚度。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
