本發明涉及鑄造設備技術領域，尤其涉及熔煉、澆鑄設備。

背景技術：

現有技術中，熔煉、澆鑄設備為分體結構，即包括獨立的熔煉設備和澆鑄設備，熔煉設備將融化后的物料通過導料結構輸送至澆鑄設備，澆鑄設備再進行澆鑄。分體式的熔煉澆鑄設備，其設備的成本較高，熔煉設備與澆鑄設備之間的的導料效率較低。

技術實現要素：

本申請人針對現有技術存在的上述缺點，提供一種真空澆鑄一體化設備，其采用一體化結構，降低了設備成本，采用真空熔煉和澆鑄方式，提高產品質量。

本發明所采用的技術方案如下：

一種真空澆鑄一體化設備，包括熔煉室及澆鑄室，熔煉室中安裝有電爐，澆鑄室中安裝有澆鑄盤，澆鑄盤上帶有澆鑄模，澆鑄模的上方設置有澆道，所述熔煉室與澆鑄室為一體結構，兩者之間由隔板分隔，隔板上帶有連通熔煉室與澆鑄室的通孔，所述通孔上安裝有閥門；熔煉室上帶有第一真空抽氣孔，所述電爐通過翻轉結構活動安裝于熔煉室中，電爐翻轉后其出料嘴與所述通孔配合；澆鑄室上帶有第二真空抽氣口，對稱的兩澆鑄盤安裝于澆鑄室中，兩澆鑄盤的上方分別設置有澆道。

作為上述技術方案的進一步改進：

所述翻轉結構包括電爐的底部固連的傳動鏈固定座及傳動鏈定位塊、熔煉室的內壁上部安裝有傳動鏈滑輪及熔煉室中的調速電機，傳動鏈依次繞接于傳動鏈固定座、傳動鏈定位塊、傳動鏈滑輪及調速電機上，電爐的上部通過電爐翻轉耳及轉動芯軸與熔煉室轉動連接。

位于澆鑄室內的隔板側壁安裝有圍轉電機，圍轉電機的電機軸與澆道槽連接，圍轉電機帶動澆道槽實現180°范圍內轉動，澆道槽的兩側對稱帶有所述澆道。

兩澆道間的夾角范圍為100°-135°。

澆鑄盤通過圍轉定位器安裝于澆鑄室中，圍轉定位器可于360°范圍內轉動定位。

本發明的有益效果如下：

本發明將熔煉室與澆鑄室設置成一體化，既降低制造成本，又方便對其維護和管理；于真空環境下電爐采用翻轉結構實現將熔料傾倒至澆鑄盤，其縮短了熔料的導料時間及距離，提高了導料效率和效果。本發明中的翻轉結構設計簡單、合理，其工作可靠性高。

附圖說明

圖1為本發明的主視圖。

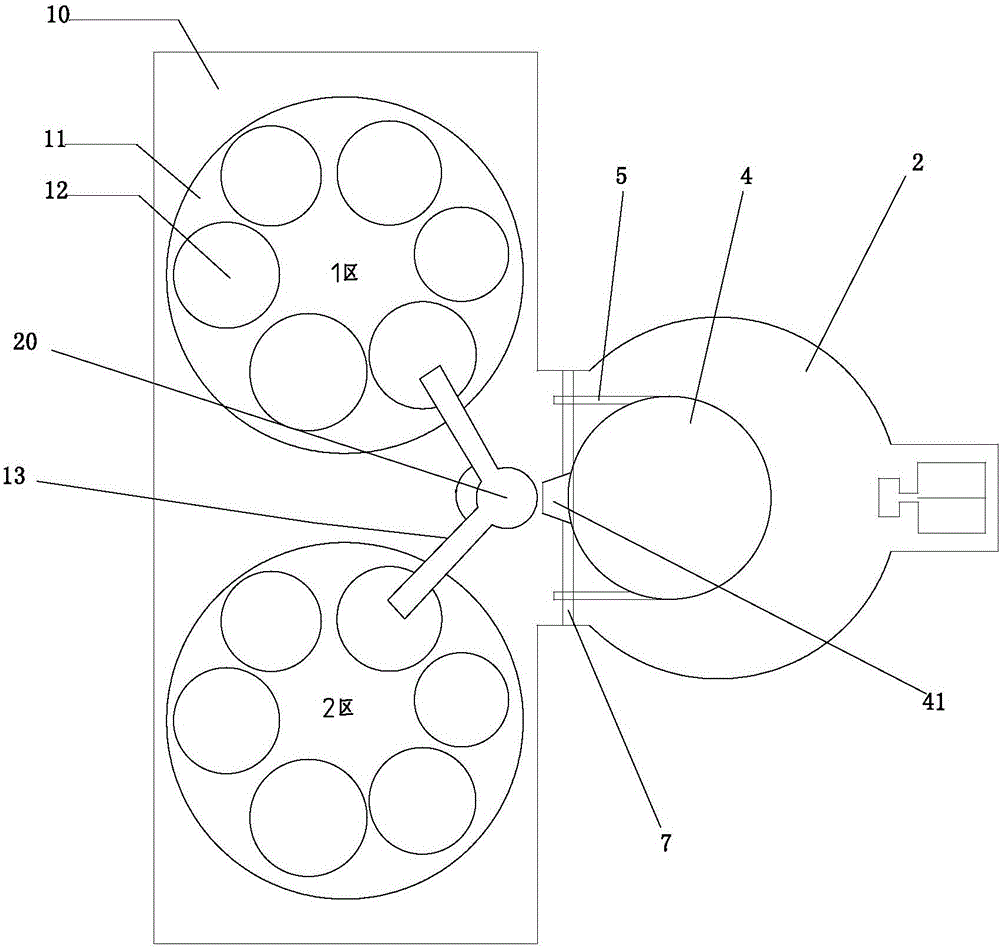

圖2為圖1的俯視圖。

圖中：1、調速電機；2、熔煉室；20、澆道槽；3、傳動鏈；4、電爐；41、出料嘴；5、電爐翻轉耳；6、傳動鏈滑輪；7、轉動芯軸；8、圍轉電機；9、圍轉定位器；10、澆鑄室；11、澆鑄盤；12、澆鑄模；13、澆道；14、隔板；15、閥門；16、第一真空抽氣孔；17、第二真空抽氣口；18、傳動鏈固定座；19、傳動鏈定位塊。

具體實施方式

下面結合附圖，說明本發明的具體實施方式。

如圖1、圖2所示，本實施例的真空澆鑄一體化設備，包括熔煉室2及澆鑄室10，熔煉室2中安裝有電爐4，澆鑄室10中安裝有澆鑄盤11，澆鑄盤11上帶有澆鑄模12，澆鑄模12的上方設置有澆道13，熔煉室2與澆鑄室10為一體結構，兩者之間由隔板14分隔，隔板14上帶有連通熔煉室2與澆鑄室10的通孔，通孔上安裝有閥門15；熔煉室2上帶有第一真空抽氣孔16，電爐4通過翻轉結構活動安裝于熔煉室2中，電爐4翻轉后其出料嘴41與通孔配合；澆鑄室10上帶有第二真空抽氣口17，對稱的兩澆鑄盤11安裝于澆鑄室10中，兩澆鑄盤11的上方分別設置有澆道13。

本發明將熔煉室2與澆鑄室10設置成一體化，既降低制造成本，又方便對其維護和管理；于真空環境下電爐4采用翻轉結構實現將熔料傾倒至澆鑄盤11，其縮短了熔料的導料時間及距離，提高了導料效率。

如圖1、圖2所示，翻轉結構包括電爐4的底部固連的傳動鏈固定座18及傳動鏈定位塊19、熔煉室2的內壁上部安裝有傳動鏈滑輪6及熔煉室2中的調速電機1，傳動鏈3依次繞接于傳動鏈固定座18、傳動鏈定位塊19、傳動鏈滑輪6及調速電機1上，電爐4的上部通過電爐翻轉耳5及轉動芯軸7與熔煉室2轉動連接。調速電機1工作時，通過拉動或釋放傳動鏈3，實現電爐4繞著轉動芯軸7轉動，其操作簡單、工作可靠。

位于澆鑄室10內的隔板14側壁安裝有圍轉電機8，圍轉電機8的電機軸與澆道槽20連接，圍轉電機8帶動澆道槽20實現180°范圍內轉動，澆道槽20的兩側對稱帶有澆道13，兩澆道13分別位于澆鑄盤11的上方，兩澆道13間的夾角范圍為100°-135°，優選為105°。圍轉電機8用于控制澆道13的位置，實現澆道13與下方的澆鑄盤11對正澆鑄位置。

澆鑄盤11通過圍轉定位器9安裝于澆鑄室10中，圍轉定位器9可于360°范圍內轉動定位。澆鑄盤11每轉動一次，更換一個澆鑄模12。

以上描述是對本發明的解釋，不是對發明的限定，本發明所限定的范圍參見權利要求，在不違背本發明的精神的情況下，本發明可以作任何形式的修改。
