本發明涉及的是一種大尺寸鎂合金扁平結構件的鑄造工藝方法，具體是針對鑄造鎂合金結構件，通過合理的設計澆注系統、補縮冒口、澆注參數，獲得高質量、無缺陷鑄件。

背景技術：

與鋼鐵材料相比,鑄造鎂合金具有體積質量小、比強度高、抗蝕性好、切削加工性能良好及鑄造性能優良等特點。在產品上為了減輕結構重量，提高產品使用性能，越來越多的零部件采用了輕質材料，鎂合金在航天航空上的應用越來越廣泛，大型鎂合金零件需求量也越來越大。

對于大型鎂合金扁平結構件，其尺寸大、壁厚薄，且通常為I類鑄件，對鑄件的內部質量要求高，在鑄件生產過程中容易產生欠鑄、夾渣、裂紋等缺陷，合格率低下。因此，對于大型鎂合金扁平結構件,要獲得高質量鑄件，其鑄造工藝的合理設計十分重要。

另外，對于大型鎂合金扁平結構件，其熱處理變形也是一個難題，由于產品尺寸大，在熱處理過程中容易產生翹曲的現象，通過校正也難以保證最終尺寸是否足夠。

技術實現要素：

本發明的目的在于克服大型鎂合金扁平結構件合格率低下的問題，通過長期的生產實踐和工藝總結，提出一種扁平結構件的鑄造工藝方法，能有效解決大型鎂合金扁平結構件在生產過程中容易產生欠鑄、夾渣、裂紋等鑄造缺陷以及其熱處理變形的問題。

為了達到上述發明目的，本發明為解決其技術問題所采用的技術方案是提供一種大尺寸鎂合金扁平結構件的鑄造工藝方法，包括如下步驟：

步驟一、澆注前的制備；

采用砂型鑄造，重力澆注，分為上下兩箱造型；

在鑄件的上平面設置加工余量，下平面設置加工余量；

澆注系統采用澆道，以保證澆注時合金能充分流動；

在鑄件角上設置補縮冒口，以保證該處厚壁打孔位置無鑄造缺陷；

在鑄件內徑的交接處設置補縮冒口，共8個，分布在鑄件八個角上，以保證該處的補縮效果；

在鑄件的內澆道前設置補縮冒口，以保證該處的補縮效果；

在鑄件八個角的地面設置L1成形冷鐵，以提高該厚壁處的冷卻速度；

在鑄件內澆口前的位置設置澆口前冷鐵，以減少澆口前的熱量集中；

在鑄件下表面設置底面冷鐵，以保證鑄件按照從下往上的方式順序凝固；

步驟二、熔煉澆注；

2.1 配料：配取ZM6合金，Nd量以2.5%計算，Zn量以0.5%計算，Zr量以1.0%計算，其余為鎂量，要驗算Fe、Si含量：Fe﹤0.01%、Si﹤0.01%；

2.2 加料：將坩堝加熱到400℃～500℃，然后加入熔劑，再向坩堝內加入爐料，加料次序：未重熔的回爐料 → 重熔的回爐料 → 鎂錠；

2.3 升溫：將合金液熔化并升溫，若中間過程有局部燃燒，立即撒上熔劑，溫度升至760℃～780℃時依次加入Zn錠、Mg-Nd中間合金和Mg-Zr中間合金；

2.4 精煉：合金液溫度降到750℃～770℃時用攪拌器進行精煉；

2.5 靜置：將合金液升溫至800℃，靜置8分鐘～10分鐘后澆注；

2.6 澆注：澆注溫度為7500℃，降溫澆注；

2.7補澆冒口： 當合金液升至冒口三分之一高度時，以730℃合金液補澆冒口1次。

本發明大尺寸鎂合金扁平結構件鑄造工藝方法，由于采取上述工藝措施，實現了大尺寸鎂合金扁平結構件的鑄造，其各項指標均達到設計要求，取得了鑄件無裂紋、無縮孔缺陷、質量優良等有益效果。

附圖說明

圖1 是大尺寸鎂合金扁平結構件的主視圖；

圖2是大尺寸鎂合金扁平結構件的A-A剖視圖；

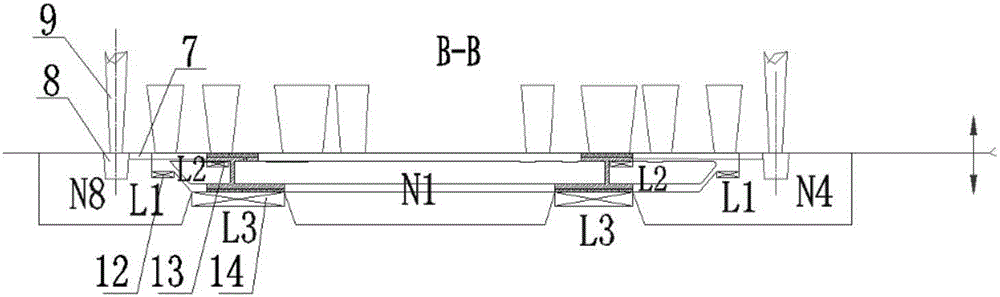

圖3是大尺寸鎂合金扁平結構件的B-B剖視圖。

具體實施方式

下面結合附圖說明本發明的優選實施例。

圖1~圖3是應用本發明方法制造的大尺寸鎂合金扁平結構件的結構圖及工藝圖。圖1是大尺寸鎂合金扁平結構件的主視圖；圖2是大尺寸鎂合金扁平結構件的A-A剖視圖；圖3是大尺寸鎂合金扁平結構件的B-B剖視圖。圖1~3中：1、結構件上表面；2、結構件下表面；3、結構件筋條；4、冒口M1；5、冒口M2；6、冒口M3；7、內澆道；8、橫澆道；9、直澆道；10、鋼絲棉；11、鐵皮過濾網；12、冷鐵L1；13、冷鐵L2；14、冷鐵L3

如以上附圖所示，欲采用本發明方法鑄造的最大的大尺寸鎂合金扁平結構件的輪廓尺寸為：1300×1000×80(mm)（長×寬×高），其為扁平結構件，上平面壁厚為6mm（圖示中1），下平面壁厚為8mm（圖示中2），中間部分加強筋為6mm（圖示中3）。

上述鑄件要求無縮孔、裂紋、冷隔等鑄造缺陷，內部質量達到HB7780中I類鑄件要求，鑄件進行熒光檢測。本發明一種大尺寸鎂合金扁平結構件的鑄造工藝方法根據上述要求，采取如下的工藝步驟：

步驟一、澆注前的制備

澆注前，工藝設計采取了以下措施：

1.1鑄造方法為砂型鑄造，重力澆注，分為上下兩箱造型（見圖1）；

1.2在鑄件的上平面設置加工余量6mm，下平面設置加工余量5mm；

1.3鑄件收縮率設計為1.1%；

1.4設計澆注溫度為750℃，保證鑄件的充型完整；

1.5澆注系統采用扁平式內澆道7，在左右兩側各有6根，并位于上箱，以保證澆注時合金能充分流動，不會因金屬液冷卻過快出現欠鑄的現象，其尺寸為30×25(mm)(寬×高)；

1.6澆注系統采用梯形橫澆道8，其尺寸設計為40×35×40(mm)(上端×下端×高)；

1.7澆注系統采用圓形直澆道9，其尺寸設計為?22mm，斜度為1°。

1.8在鑄件角上設置M1補縮冒口4，以保證該處厚壁打孔位置無鑄造缺陷，共8個，分布在鑄件八個角上，其尺寸為50mm（長）×60mm（寬）×200mm(高)，寬度方向斜度 ：6°；

1.9在鑄件內徑的交接處設置M2補縮冒口5，以保證該處的補縮效果，避免出現縮孔縮松，共4個，其尺寸為80mm（長）×40mm（寬）×200mm(高)，寬度方向斜度 ：6°；

1.10在鑄件的內澆道前設置M3補縮冒口6，以保證該處的補縮效果，避免由于澆口前熱量高，溫度下降慢，產生縮孔縮松，共12個，其尺寸為100mm（長）×40mm（寬）×200mm(高)，寬度方向斜度 ：6°；

1.11在鑄件八個角的地面設置L1成形冷鐵12，以提高該厚壁處的冷卻速度，避免鑄造缺陷的產生，厚度為20mm；

1.12在鑄件內澆口7前的位置設置澆口前冷鐵13，以減少澆口前的熱量集中，避免縮孔縮松的產生，厚度為20mm；

1.13在鑄件下表面2設置底面冷鐵14，以保證鑄件按照從下往上的方式順序凝固，保證鑄件的內部質量，其厚度為5mm；

1.14在澆注系統梯形橫澆道8內設置鐵皮過濾網11和鋼絲棉12，鋼絲棉放置在直澆道對應的位置，過濾網放置在鋼絲棉外側，可起到很好的擋渣的作用。

步驟二、熔煉澆注；進一步包括如下的步驟：

合金熔煉采用熔劑法，重力澆注

2.1 配料：配取ZM6合金，Nd量以2.5%計算，Zn量以0.5%計算，Zr量以1.0%計算，其余為鎂量，要驗算Fe、Si含量：Fe﹤0.01%、Si﹤0.01%；

2.2 加料：將坩堝加熱到400℃～500℃，然后加入熔劑，再向坩堝內加入爐料，加料次序：未重熔的回爐料 → 重熔的回爐料 → 鎂錠；

2.3 升溫：將合金液熔化并升溫，若中間過程有局部燃燒，立即撒上熔劑，溫度升至760℃～780℃時依次加入Zn錠、Mg-Nd中間合金和Mg-Zr中間合金；

2.4 精煉：合金液溫度降到750℃～770℃時用攪拌器進行精煉。精煉方法：垂直方向上下急劇攪動，攪拌時不斷在液流波峰上撒精煉劑。攪動時間為15分鐘～20分鐘；

2.5 靜置：將合金液升溫至800℃，靜置8分鐘～10分鐘后澆注；

2.6 澆注：澆注溫度為7500℃，降溫澆注；

2.7補澆冒口： 當合金液升至冒口三分之一高度時，以730℃合金液補澆冒口1次。

以上對本發明的具體實施例進行了描述。需要理解的是，本發明并不局限于上述特定實施方式，本領域技術人員可以在權利要求的范圍內做出各種變形或修改，這并不影響本發明的實質內容。
