本發明屬于鍛造技術領域，涉及一種提高厚底杯形模鍛件熱處理合格率的方法以及一種厚底杯形模鍛件。

背景技術：

厚底杯形模鍛件是發動機上的零件之一，受鍛造工藝限制，通常的杯形模鍛件設計，壁厚不能太薄，杯腔太淺了達不到鍛造均勻變形的效果；杯腔太深了出模困難；有些通孔只能鍛造成盲孔，等等，如圖1所示的模鍛件，杯口淺，杯底厚，模鍛件上半部與下半部的壁厚差很大，加上合金導熱性較差，使得模鍛件在后期熱處理時，鍛件口部與底部熱量分布不均勻，實際保溫時間不一致，造成模鍛件拉伸強度和屈服強度時有不合格情況發生，廢品率超過50％。如何解決這一問題？特別是塑性較差的鎂合金以及合金含量高的高溫合金，我們曾嘗試對這類模鍛件返修熱處理，調整熱處理參數，但是效果不理想?？磥?，需要尋求其它方法來解決這一問題。

技術實現要素：

本發明要解決的技術問題是：提出一種設計方法，提高厚底杯形模鍛件熱處理合格率。所述厚底杯形模鍛件的底部厚度為側部厚度的4倍以上。

本發明的技術方案是：一種提高厚底杯形模鍛件熱處理合格率的方法，包括以下步驟：

步驟一、鍛造厚底杯形模鍛件，杯腔2深度為杯腔2直徑的1～1.5倍；

步驟二、在鍛造后與熱處理前采用機械加工方法在所述厚底杯形模鍛件的底部3加工出孔4；

步驟三、將多個所述底部3已加工了孔4的厚底杯形模鍛件，錯位擺放裝入電爐進行熱處理。

所述的一種提高厚底杯形模鍛件熱處理合格率的方法，其特征在于，所述步驟二中加工出的孔4為盲孔，孔壁厚度和底部3厚度為杯身厚度的0.8到1.2倍。

所述的一種提高厚底杯形模鍛件熱處理合格率的方法，其特征在于，所述步驟二中加工出的孔4為通孔，孔壁厚度接近杯身厚度。

本發明技術方案還提供一種厚底杯形模鍛件，包括杯身1、杯腔2、底部3，在底部開有孔4，所述杯腔2的深度為杯腔2直徑的1～1.5倍，所述孔4在杯腔2下與杯腔2聯通，開設孔4后底部3的厚度為杯身1厚度的0.8到1.2倍。

本發明有益效果是：采用本設計，模鍛件杯腔深度為杯腔直徑的1～1.5倍，既滿足鍛造工藝要求，又達到足夠的鍛造變形量。在厚底部位設計機械加工出一個通孔或盲孔，使厚底杯形模鍛件整個壁厚更加均勻，模鍛件受熱均勻性得到改善。杯形鍛件錯位擺放后，可以縮短熱處理的均熱時間，提高整批鍛件的受熱均勻性。總之，采用本設計，模鍛件機械性能達到了技術條件要求，生產合格率得以提高。

附圖說明

圖1原鍛件示意圖；

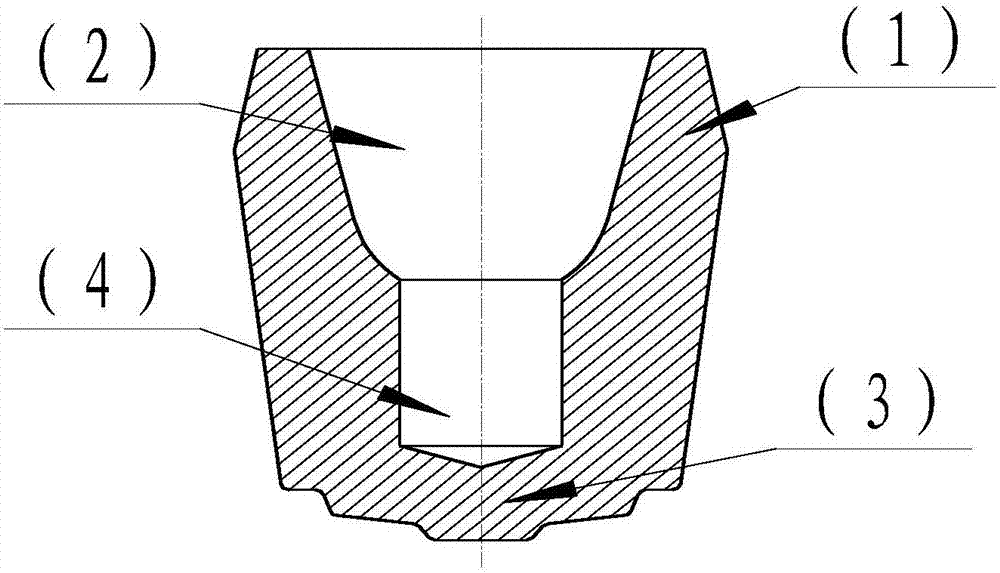

圖2本發明鍛件示意圖。

具體實施方式

下面結合附圖通過具體實施例對本發明作進一步詳述：

某模鍛件外廓尺寸材料MB15,爐號XXX，數量55件。

原設計方案如圖1所示。模鍛件人工時效熱處理后檢測機械性能，其中24件抗拉強度不合格，實測數據為251～281Mpa，標準要求不小于295Mpa；屈服強度亦不合格，實測數據為160～208Mpa，標準要求不小于215Mpa。其余31件機械性能檢測結果合格，本批鍛件合格率僅為43.6％。

上述模鍛件，新設計方案，如圖2所示，杯形模鍛件的杯腔2加深了，并在模鍛件厚底部設計增加機加一個盲孔4，要求該盲孔4在鍛造后與熱處理前采用鉆床機械加工方法完成。新設計后的另一批，爐號YYY，數量41件，底部已加工了盲孔4的杯形模鍛件，錯位擺放裝入電爐進行熱處理后，抗拉強度均大于295Mpa，屈服強度均大于215Mpa，合格率達到100％。

上述厚底杯形模鍛件加工后的零件底部無孔，所以設計的機加孔為盲孔。對于其它厚底杯形模鍛件加工后的零件底部有孔時，視情況可以設計的機加孔為通孔。
